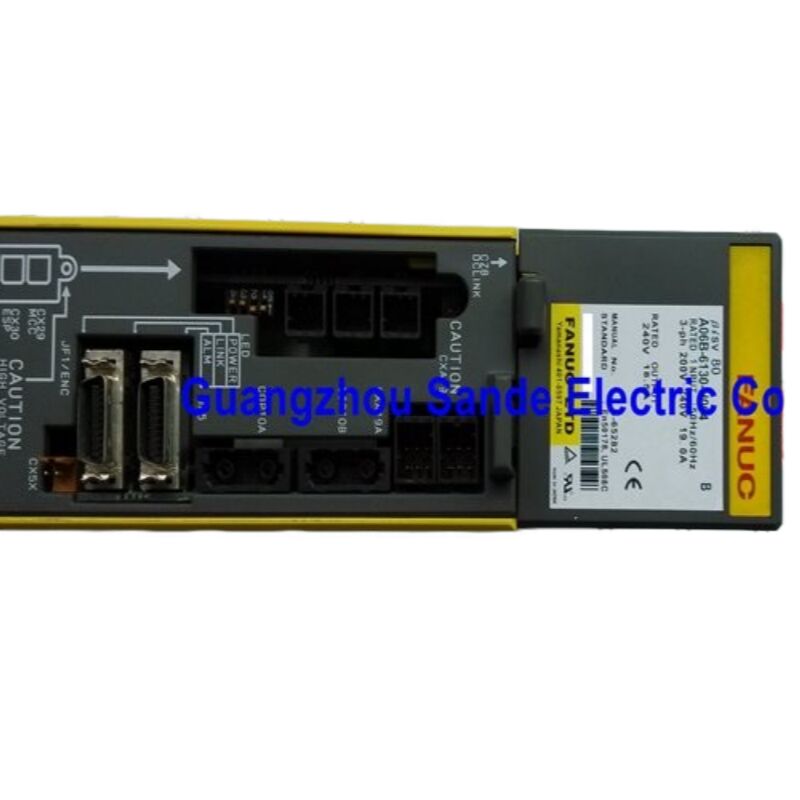

FANUC A06B-6130-H004 — تقویت کننده سروو تک محوره سری Beta i، رابط FSSB، 80 آمپر

شناسایی محصول

شماره قطعه: A06B-6130-H004

سری:سری FANUC MELSERVO Beta i (βi)

نام مدل: SVM1-80i (ماژول سروو تک محوره، کلاس 80 آمپر)

رابط: FSSB — گذرگاه سریال سروو FANUC (فیبر نوری)

دفترچه راهنمای مرجع: B-65322

این واحد چیست

در میان خط تولید تقویت کننده های سروو Beta i FANUC،A06B-6130-H004نقش خاص و مشخصی را اشغال می کند: این ماژول تک محوره 80 آمپری است — واحد با بیشترین ظرفیت در سری SVM1 نسل اول Beta i. در حالی که انواع کوچکتر H001 (20A) و H002 (40A) محورهای با وظیفه سبک تر را مدیریت می کنند، H004 برای محورهایی ساخته شده است که نیاز به جریان بالا پایدار و پاسخ شتاب سریع دارند: تعویض کننده های خودکار ابزار، مکانیزم های ایندکس برجک، و محورهای دقیق چرخشی یا خطی رایج در ماشین آلات EDM.

آنچه کل خانواده تقویت کننده Beta i را از سری Alpha iSV متمایز می کند، معماری آن است. A06B-6130-H004 به معنای سنتی یک ماژول نیست — این واحد بخش منبع تغذیه یکپارچه خود را حمل می کند و آن را از نظر الکتریکی خودکفا می کند. این امر به آن اجازه می دهد تا در هر نقطه ای از ماشین ابزار، مستقل از واحد منبع تغذیه خارجی PSM نصب شود. برای سازندگان ماشین آلات که کابینت های کنترل فشرده طراحی می کنند یا درایو را نزدیک به محوری که سرویس می دهد قرار می دهند، این استقلال یک مزیت عملی واقعی است.

ارتباط با CNC FANUC از طریق FSSB — گذرگاه سریال سروو FANUC — با استفاده از کابل فیبر نوری برقرار می شود. اتصال فیبر، حساسیت نویز کابل های سیگنال الکتریکی را در فواصل رایج در تاسیسات ماشین ابزار از بین می برد، و ارتباط همزمان با سرعت بالا پروتکل FSSB همان چیزی است که به خانواده های کنترل 0i-C و 0i-D اجازه می دهد تا همگام سازی موقعیت چند محوره دقیق را در تمام درایوهای متصل به طور همزمان دستیابی کنند.

مشخصات فنی

منبع تغذیه داخلی: چرا در کف کارخانه اهمیت دارد

معماری استاندارد برای درایوهای سروو FANUC Alpha i شامل یک ماژول منبع تغذیه (PSM) مشترک است که توان باس DC را برای چندین ماژول SVM که به صورت زنجیره ای روی یک باس مشترک متصل شده اند، شرطی می کند. سری Beta i SVM1، از جمله A06B-6130-H004، رویکرد کاملاً متفاوتی را اتخاذ می کند. هر واحد شامل رکتیفایر و مرحله باس DC خود است — نیازی به PSM خارجی نیست.

از دیدگاه طراحی ماشین، این معماری خودکفا پیامدهای واقعی دارد. نصب ساده تر است: یک مجموعه اتصالات ورودی سه فاز، یک خط منبع تغذیه کنترل 24 ولت DC، و یک کابل فیبر FSSB. هیچ توالی ولتاژ باس، هیچ PSM مشترکی برای اندازه گیری در برابر ترکیبی از بارهای محور، و هیچ خطری از خرابی PSM که چندین محور را به طور همزمان از کار بیندازد وجود ندارد. اگر A06B-6130-H004 دچار خرابی شود، ماشین یک محور را از دست می دهد — نه تمام محورهایی که از یک منبع تغذیه مشترک استفاده می کنند.

برای تیم های نگهداری، منطق مشابهی اعمال می شود. تعویض A06B-6130-H004 یک تعویض ساده است: قطع ورودی سه فاز، خروجی توان موتور، فیبر FSSB، منبع تغذیه کنترل 24 ولت، و کابل ترمز در صورت نصب. واحد جایگزین با منبع تغذیه خود که از قبل یکپارچه شده است، عرضه می شود. بدون محاسبات اندازه گیری PSM، بدون راه اندازی مجدد باس.

ارتباط FSSB: پیوند CNC

FSSB — گذرگاه سریال سروو FANUC — پروتکل ارتباط سریال با سرعت بالا اختصاصی FANUC برای اتصال CNC به تقویت کننده های سروو است. A06B-6130-H004 از طریق یک کابل فیبر نوری به پورت FSSB CNC متصل می شود و رسانه فیبر نوری یک جزئیات اتفاقی نیست. محیط های ماشین ابزار تداخل الکترومغناطیسی قابل توجهی تولید می کنند: درایوهای فرکانس متغیر، گرمایش القایی، سیم پیچ های رله، و منابع تغذیه سوئیچینگ همگی نویز ایجاد می کنند که می تواند کابل های مسی در سطح سیگنال را در طول های طولانی کابینت به محور خراب کند. فیبر هیچ پتانسیل الکتریکی حمل نمی کند و در برابر همه آنها مصون است.

در سمت ارتباطات، FSSB به صورت همزمان با چرخه درون یابی CNC عمل می کند. هر فرمان موقعیت، هر بسته بازخورد رمزگذار، و هر تبادل پارامتر بین CNC و A06B-6130-H004 در گام به گام با چرخه محاسبه CNC اتفاق می افتد — معمولاً 1 میلی ثانیه در سیستم های استاندارد 0i، با گزینه های چرخه سریع تر در کنترل های سری 30i موجود است. این پیوند همزمان همان چیزی است که حرکت هماهنگ محور صاف و دقیق را ممکن می سازد، زیرا CNC دقیقاً می داند که هر درایو چه زمانی هر افزایش موقعیت را اجرا خواهد کرد.

کاربردهای معمول ماشین ابزار

محور تعویض کننده خودکار ابزار (ATC). بازوی ATC در یک مرکز ماشین کاری عمودی — مکانیزمی که ابزار را از اسپیندل بیرون می کشد، به مجله ابزار می چرخد، و ابزار تازه ای را برمی گرداند — باید چرخه خود را به سرعت و به طور مکرر، در تمام شیفت کامل کند. شتاب سریع به موقعیت تعریف شده، کاهش سرعت و توقف واضح، نگه داشتن ترمز مثبت در حین تعویض ابزار. قابلیت جریان پیک 80 آمپری A06B-6130-H004 گشتاور شتاب مورد نیاز محور ATC را فراهم می کند، و پیوند FSSB تأیید موقعیت مورد نیاز برای قفل کردن حرکت ATC با جهت گیری اسپیندل و توالی های گیره/باز کردن ابزار را ارائه می دهد.

محور ایندکس برجک تراش CNC. ایندکس کردن برجک ابزار در مراکز تراش از نظر ماهیت شبیه به عملیات ATC است: حرکات کوتاه، سریع، دقیق به موقعیت های ایندکس شده، که بارها در ساعت اجرا می شوند. جریان پیک بالا برای شتاب سریع، نگه داشتن موقعیت خوب پس از ایندکس شدن، و بازیابی قابل اعتماد از بارهای نوک ابزار در حین برش. تراش های سری 0i FANUC با برجک در محدوده اندازه موتور βiS به خوبی در محدوده کاربرد A06B-6130-H004 قرار می گیرند.

ماشین های سیم و فرورفتگی EDM. ماشین های EDM سیمی و EDM فرورفتگی از محورهای سروو برای کنترل موقعیت الکترود با وضوح بسیار بالا و با پاسخ میرا شده استفاده می کنند. بارهای محور اغلب کم هستند اما نیاز به پهنای باند موقعیت بالا است — CNC نیاز دارد که درایو به سرعت به دستورات اصلاح موقعیت دقیق پاسخ دهد. پیوند ارتباطی FSSB و زنجیره بازخورد رمزگذار βiS تأخیر فرمان به پاسخ را حفظ می کند.

محور چهارم و پنجم در مراکز ماشین کاری. لوازم جانبی میز گردان و میز شیب دار در مراکز ماشین کاری نیاز به یک محور سروو دارند که با موتور در حال رانندگی میز مطابقت داشته باشد. برای میزهای گردان کوچکتر در محدوده موتور βiS، A06B-6130-H004 درجه جریان مناسب را همراه با رابط FSSB که به طور طبیعی در یک پیکربندی کنترل سری 0i یا 30i موجود ادغام می شود، فراهم می کند.

سخت افزار داخلی: داخل آن چیست

A06B-6130-H004 بر اساس سه مجموعه عملکردی ساخته شده است. مرحله قدرت شامل یک ماژول ترانزیستور 50 آمپری (IGBT) است که وارونگی PWM را از باس DC به خروجی موتور سه فاز مدیریت می کند. برد سیم کشی — A16B-3200-051x — لایه اتصال متقابل بین مرحله قدرت، کانکتورها و برد کنترل را فراهم می کند. برد کنترل PCB — A20B-2101-005x — ارتباط FSSB، پردازش حلقه جریان، رمزگشایی بازخورد رمزگذار، و تمام نظارت حفاظتی را مدیریت می کند.

از این سه، ماژول ترانزیستور تنها جزء قدرت است که به طور جداگانه برای تعمیر در سطح برد در دسترس است. دو PCB به عنوان قطعات یدکی مستقل از طریق کانال های استاندارد در دسترس نیستند؛ اگر هر یک از بردها خراب شود، مسیر اقتصادی یا تعویض کامل واحد یا تعمیر تخصصی با تجهیزات تست مناسب است. فیوزها و فن خنک کننده داخلی نیز به عنوان اجزای جداگانه قابل سرویس دهی هستند که رایج ترین موارد نگهداری مربوط به عمر را پوشش می دهد.

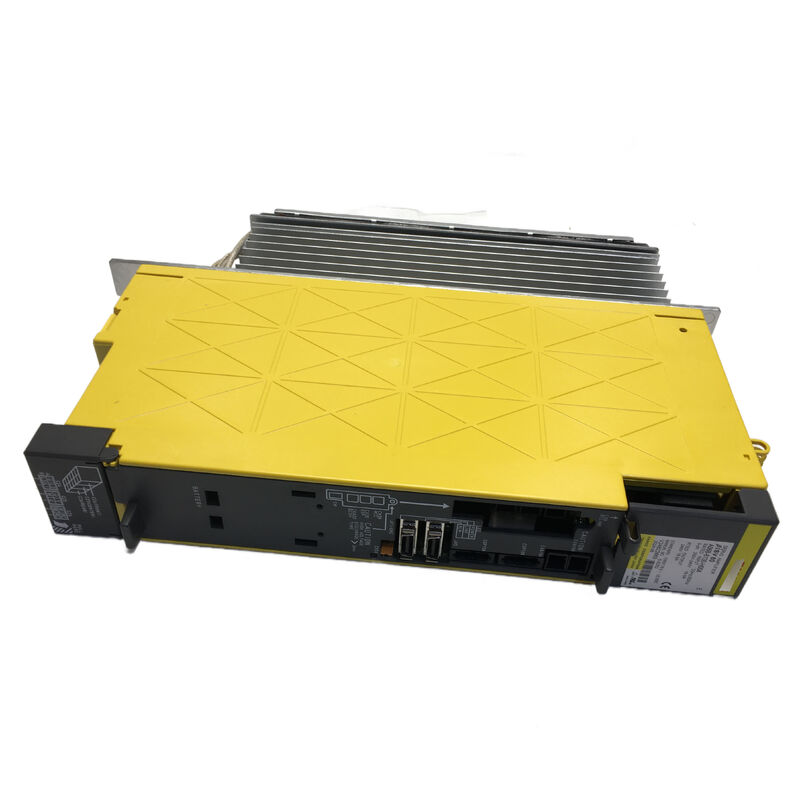

فرم فاکتور 263 × 335 × 59 میلی متر — باریک و بلند — منعکس کننده ردپای نصب استاندارد ریل کابینت FANUC Beta i است. واحدها به صورت عمودی نصب می شوند و دنده های هیت سینک برای همرفت طبیعی عمودی جهت گیری می کنند، که توسط فن هوای اجباری داخلی تکمیل می شود. عمق 59 میلی متری حتی زمانی که چندین واحد در کنار هم نصب می شوند، چیدمان های کابینت نسبتاً فشرده را امکان پذیر می کند.

زمینه سری Beta i: خانواده A06B-6130

سری A06B-6130 کل محدوده تقویت کننده SVM1 تک محوره نسل اول Beta i را پوشش می دهد. H004 بالاترین جریان متغیر است:

هر چهار مورد رابط فیبر FSSB یکسان، معماری منبع تغذیه خودکفا یکسان، و محدوده عملیاتی 0 درجه سانتیگراد تا 55 درجه سانتیگراد یکسان را به اشتراک می گذارند. انتخاب بین آنها توسط جریان نامی و پیک موتور سروو در حال رانندگی تعیین می شود. تطبیق درجه جریان تقویت کننده با موتور ضروری است: یک تقویت کننده کم اندازه در طول شتاب به حد جریان پیک خود می رسد و یک هشدار جریان بیش از حد را فعال می کند، در حالی که یک تقویت کننده بیش از حد اندازه هیچ فایده ای ندارد و فضای کابینت را هدر می دهد.

نکات برجسته نصب و نگهداری

فضای خنک کننده. فن داخلی هوا را از طریق پره های هیت سینک می کشد. دستورالعمل های نصب میتسوبیشی و FANUC برای درایوهای نصب شده روی رک از این نوع به طور کلی به حداقل فاصله در بالا و پایین واحد برای جریان هوا نیاز دارند — فضاهای مسدود شده منجر به دمای هیت سینک بالا و تخریب زودرس ماژول ترانزیستور می شود. تأیید کنید که موقعیت نصب شده تهویه کافی را طبق دفترچه راهنمای B-65322 فراهم می کند.

منبع تغذیه کنترل 24 ولت DC. منبع تغذیه 24 ولت DC برای برد کنترل باید از ریل اصلی 24 ولت ماشین تأمین شود، اما با فیوز جداگانه برای هر تقویت کننده برای جلوگیری از کشیدن کل ریل 24 ولت توسط خرابی برد کنترل و از بین بردن سایر مدارهای کنترل به طور همزمان.

مدیریت کابل فیبر. کابل های فیبر FSSB دارای مشخصات حداقل شعاع خمش هستند. خم شدن های تیز در کانکتور یا در طول مسیر کابل باعث افت درج می شود که در نهایت باعث خطاهای ارتباطی می شود — هشدارهای تشخیص محور یا خطاهای ارتباطی همزمان روی نمایشگر CNC. هنگام مسیریابی فیبر، از بستن آن با بست کمربندی به لبه های فلزی یا از گوشه های تیز خودداری کنید.

نگهداری فن. فن خنک کننده داخلی دارای عمر مفید محدودی است، که معمولاً در مستندات نگهداری FANUC حدود 20,000-30,000 ساعت کارکرد ذکر شده است. در ماشین هایی که دو یا سه شیفت کار می کنند، این به معنی یک دوره بازرسی یا تعویض فن توصیه شده چند ساله است. خرابی فن منجر به تریپ حرارتی در سطوح بار پایین تر از حد انتظار می شود و در نهایت، آسیب به ماژول ترانزیستور ناشی از دمای بیش از حد پایدار.

بررسی پارامتر پس از تعویض. در اولین روشن شدن پس از تعویض A06B-6130-H004، CNC توالی راه اندازی سروو خود را از طریق FSSB اجرا می کند. تأیید کنید که پارامتر نوع موتور سروو به درستی برای موتور محور تنظیم شده است، که بازخورد رمزگذار فعال است، و موقعیت مرجع محور در صورت استفاده ماشین از سیستم رمزگذار مطلق مجدداً برقرار می شود.

سوالات متداول

س1: کدام سیستم های CNC با A06B-6130-H004 سازگار هستند؟

A06B-6130-H004 از طریق رابط فیبر نوری FSSB (گذرگاه سریال سروو FANUC) ارتباط برقرار می کند و با خانواده های CNC FANUC سری 0i-C، 0i-D، 30i، 31i و 32i سازگار است. این با کنترل های قدیمی تر FANUC که قبل از FSSB هستند، و همچنین با تقویت کننده های SVM سری Alpha i که باس DC را با ماژول منبع تغذیه PSM به اشتراک می گذارند، سازگار نیست.

س2: A06B-6130-H004 کدام موتورهای سروو را راه اندازی می کند؟

این دستگاه برای موتورهای سروو سری βiS (Beta i S) FANUC در محدوده جریان مناسب طراحی شده است — عمدتاً مدل هایی مانند βiS 12/3000 و βiS 22/3000. موتور باید با قابلیت جریان پیک 80 آمپر / نامی 18.5 آمپر تقویت کننده مطابقت داشته باشد. تلاش برای راه اندازی یک موتور بزرگتر که به بیش از 80 آمپر پیک نیاز دارد، باعث خطاهای حفاظت جریان بیش از حد می شود.

س3: آیا A06B-6130-H004 به ماژول منبع تغذیه خارجی PSM FANUC نیاز دارد؟

خیر. برخلاف تقویت کننده های سری Alpha iSV، A06B-6130-H004 منبع تغذیه داخلی خود را دارد و مستقیماً به ورودی خط 200-240 ولت AC سه فاز متصل می شود. نیازی به ماژول PSM خارجی نیست، که هم نصب الکتریکی و هم چیدمان کابینت را ساده می کند.

س4: کدام هشدارها نشان دهنده خرابی A06B-6130-H004 هستند و اولین چیزهایی که باید بررسی شوند چیست؟

رایج ترین نشانه های خطا، هشدارهای اینورتر (هشدار SV 401/421 در FANUC 0i)، هشدارهای جریان بیش از حد، و خطاهای تشخیص محور در نمایشگر CNC هستند. قبل از فرض خرابی تقویت کننده، موارد زیر را بررسی کنید: تأیید کنید که کابل فیبر FSSB کاملاً جا رفته و آسیب ندیده است؛ تأیید کنید که منبع تغذیه کنترل 24 ولت DC موجود است و در محدوده مجاز است؛ بررسی کنید که فن خنک کننده داخلی در حال کار است؛ و فیوزهای ورودی را بازرسی کنید. اگر همه اینها بررسی شد، احتمالاً خطا داخلی تقویت کننده است — ماژول ترانزیستور، برد کنترل، یا برد قدرت.

س5: آیا می توان بردهای داخلی (A20B-2101-005x، A16B-3200-051x) را جداگانه تعویض کرد؟

این PCB ها به عنوان قطعات یدکی مستقل از طریق کانال های استاندارد در دسترس نیستند. برای خرابی در سطح برد، گزینه های عملی تعمیر تخصصی واحد کامل توسط یک مرکز تعمیر با تجربه FANUC، یا تعویض با یک A06B-6130-H004 بازسازی شده است. ماژول ترانزیستور داخلی، فیوزها و فن خنک کننده به طور جداگانه قابل سرویس دهی هستند و رایج ترین خرابی های مربوط به سایش را پوشش می دهند.
