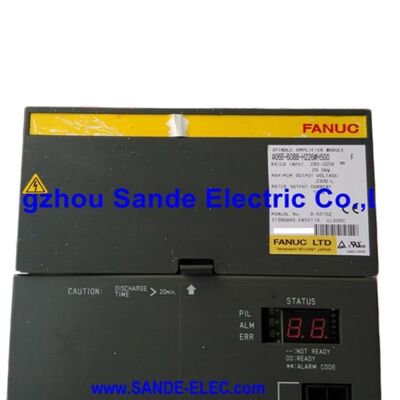

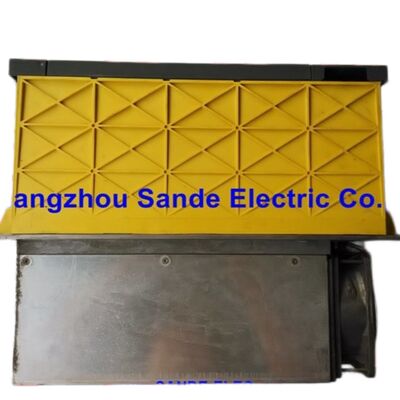

ماژول تقویت کننده اسپیندل FANUC A06B-6088-H226#H500 Alpha

SPM-26 | رابط نوع 1 | ورودی 283-325 ولت DC | خروجی 230 ولت AC / 111 آمپر | موتور اسپیندل Alpha aP40 / مدل 26 | سری 200 ولت | بردهای مدار چاپی داخلی: A16B-2202-0432 + A20B-1006-0482

یک پله بالاتر در پشته - و این نشان می‌دهد

در خانواده درایو اسپیندل ماژول FANUC Alpha، هر پله بالاتر در نردبان قدرت، افزایش قابل اندازه‌گیری در جریانی را که اسپیندل دستگاه می‌تواند تحمل کند، به همراه دارد. A06B-6088-H226#H500 مستقیماً بالاتر از SPM-22 در سری A06B-6088 قرار دارد، با همان رابط نوع 1 و همان معماری کلاس 200 ولت، اما جریان خروجی نامی 111 آمپر را به جای 95 آمپر SPM-22 ارائه می‌دهد. این افزایش 17 درصدی در جریان موجود همان چیزی است که H226 را به ماژول مناسب برای رده بعدی موتورهای اسپیندل FANUC Alpha تبدیل می‌کند - آنهایی که به گشتاور مداوم بیشتر و ظرفیت گذرا بالاتر از آنچه SPM-22 می‌تواند ارائه دهد، نیاز دارند.

نامگذاری SPM-26 این ماژول را به عنوان یک واحد میان‌رده در خانواده A06B-6088 مشخص می‌کند. این درایو معمولاً با موتورهای اسپیندل FANUC Alpha مدل 26 و aP40 جفت می‌شود، که هر دو در مراکز ماشین‌کاری افقی و عمودی که قابلیت حذف فلز جدی را در چرخه‌های تولید طولانی مدت می‌طلبند، رایج هستند.

مشخصات فنی

H226 در مقابل H222: درک پله بالا

هر دو SPM-22 (A06B-6088-H222) و SPM-26 (A06B-6088-H226) برد کنترل یکسان A16B-2202-0432 و معماری رابط نوع 1 یکسان را به اشتراک می‌گذارند. آنها در همان فرمت اسلات کابینت فیزیکی قرار دارند، به همان روش به باس DC متصل می‌شوند و از طریق همان لینک سریال با CNC ارتباط برقرار می‌کنند. تکنسینی که با یکی آشنا باشد، بلافاصله با دیگری احساس راحتی خواهد کرد.

تفاوت در مرحله قدرت است. H226 از برد تغذیه A20B-1006-0482 به جای A20B-1006-0481 H222 استفاده می‌کند - یک مجموعه از نظر فیزیکی مشابه اما از نظر الکتریکی متمایز که از رتبه خروجی مداوم بالاتر 111 آمپر پشتیبانی می‌کند. این سقف جریان بالاتر به این معنی است که SPM-26 می‌تواند نیازهای گشتاور موتورهای اسپیندل بزرگتر Alpha را بدون رسیدن به حد حرارتی تقویت کننده در طول برش‌های طولانی تحمل کند. در ماشین‌هایی که از فرزهای صورت با قطر بزرگ، عملیات بورینگ سنگین، یا چرخه‌های نخ‌کشی با تغذیه بالا در مواد سخت استفاده می‌کنند، این فضای اضافی جریان همان چیزی است که عملیات مداوم روان را از هشدارهای اضافه بار مزاحم جدا می‌کند.

این دو ماژول بدون تأیید پارامتر و تأیید سازگاری موتور قابل تعویض نیستند - پارامترهای موتور اسپیندل ذخیره شده در درایو باید با موتور متصل واقعی مطابقت داشته باشند، و استفاده از SPM-22 به جای SPM-26 در صورت نیاز موتور به جریان بالاتر، گشتاور اسپیندل موجود را محدود می‌کند.

سازگاری موتور: مدل Alpha 26 و aP40

خط تولید موتور اسپیندل Alpha FANUC بر اساس تطبیق مراحل قدرت خاص با پاکت‌های عملکرد موتور خاص ساخته شده است. A06B-6088-H226#H500 درایو مناسب برای موتورهای اسپیندل Alpha مدل 26 و aP40 است - هر دو موتور اسپیندل AC میان‌رده که در طی سال‌های تولید پلتفرم Alpha در طیف گسترده‌ای از مشخصات OEM ماشین ابزار ظاهر شدند.

به خصوص aP40 یک انتخاب موتور اسپیندل محبوب برای سازندگان مراکز ماشین‌کاری بود که ماشین‌هایی در کلاس قدرت اسپیندل 15-30 کیلووات می‌ساختند. ترکیب آن از محدوده‌های سرعت گشتاور ثابت و توان ثابت، بازخورد سنسور Alpha یکپارچه، و سازگاری با سیستم ماژول Alpha 200 ولت، آن را به یک جفت استاندارد در ماشین‌های فروخته شده به صنایع هوافضا، قالب و دایکست، و کاربردهای عمومی کارگاهی تبدیل کرد. در جایی که اسپیندل دستگاه این موتور را حمل می‌کند، H226#H500 ماژول مشخص شده است.

رابط سنسور نوع 1 در این ماژول از سنسور M، رمزگذار موقعیت و سنسور مغناطیسی مورد استفاده برای جهت‌گیری اسپیندل پشتیبانی می‌کند - مجموعه کامل گزینه‌های بازخورد که کنترل‌های FANUC 0، 6، 10، 11، 15، 16i، 18i و 21i CNC هنگام برقراری ارتباط با این پیکربندی‌های موتور اسپیندل انتظار دارند.

بازیافت انرژی در معماری A06B-6088

یکی از ویژگی‌های طراحی که FANUC در سراسر خانواده ماژول Alpha برجسته کرده است، بازیافت منبع تغذیه است - توانایی بازگرداندن انرژی ترمز از موتور اسپیندل به خط منبع تغذیه به جای اتلاف آن به صورت گرما در یک مقاومت ترمز. هنگامی که یک اسپیندل با اینرسی بالا از حداکثر سرعت به حالت توقف کاهش می‌یابد، انرژی جنبشی موتور باید جایی برود. در معماری‌های درایو قدیمی‌تر، آن انرژی به صورت گرما در یک بانک مقاومت تبدیل می‌شد. در سیستم ماژول Alpha، ماژول منبع تغذیه (PSM) بازیافت را مدیریت می‌کند، و ماژول تقویت کننده اسپیندل جریان ترمز را از طریق باس DC به PSM بازمی‌گرداند، که آن را به منبع تغذیه AC تغذیه می‌کند.

برای H226، این معماری از نظر عملی اهمیت دارد. یک موتور اسپیندل در کلاس مدل 26 اینرسی روتور قابل توجهی دارد. انرژی آزاد شده در طول کاهش سرعت سریع از 8000 دور در دقیقه ناچیز نیست. بدون بازیافت، این بار انرژی به مقاومت‌های ترمز بزرگ و اختصاصی با مدیریت حرارتی مربوطه نیاز دارد. با معماری PSM بازیافتی، انرژی به منبع تغذیه بازمی‌گردد، تولید گرما در کابینت را کاهش می‌دهد و مصرف انرژی خالص دستگاه را در طول یک روز تولید کامل کاهش می‌دهد.

ماژول H226 به تنهایی بازیافت را به طور مستقل انجام نمی‌دهد - این یک عملکرد در سطح سیستم است که بین SPM و PSM توزیع شده است. اطمینان از اینکه ظرفیت بازیافتی PSM برای نیازهای ترکیبی سروو و اسپیندل دستگاه مناسب است، بخشی از اندازه‌گیری صحیح سیستم است.

بردهای مدار چاپی داخلی: دو برد، دو عملکرد

از نظر فیزیکی، A06B-6088-H226#H500 دو برد مدار چاپی اصلی را که با هم کار می‌کنند، در خود جای داده است.

تبدیل واقعی توان باس DC به AC سه فاز با دامنه و فرکانس فرماندهی شده را مدیریت می‌کند. این شامل مدارهای درایو گیت برای ترانزیستورهای IGBT، سنجش باس DC، اندازه‌گیری جریان در فازهای خروجی، و مدارهای حفاظتی سخت‌افزاری است که اضافه جریان و اضافه ولتاژ را در سطح سیلیکون قبل از آسیب رساندن به ترانزیستورها تشخیص می‌دهند. هشدار 3، 9، 11، 12 و 30 همگی به مرحله قدرت و اجزای مرتبط آن اشاره دارند.تمام هوشمندی را مدیریت می‌کند: ارتباط سریال با CNC از طریق لینک سریال اسپیندل FANUC، تولید فرمان جریان از مراجع سرعت و موقعیت، نظارت بر هشدار، ذخیره پارامتر NVRAM، و نمایشگر 7 قسمتی پنل جلویی که وضعیت و کدهای خطا را به تکنسین نگهداری ارائه می‌دهد. هنگامی که هشدارهای مربوط به ارتباط (AL-24، AL-25) ظاهر می‌شوند یا هشدارهای CPU/حافظه (AL-13، AL-16، AL-17، AL-18) فعال می‌شوند، این برد تمرکز جداسازی خطا است.برد مدار چاپی تغذیه A20B-1006-0482

تبدیل واقعی توان باس DC به AC سه فاز با دامنه و فرکانس فرماندهی شده را مدیریت می‌کند. این شامل مدارهای درایو گیت برای ترانزیستورهای IGBT، سنجش باس DC، اندازه‌گیری جریان در فازهای خروجی، و مدارهای حفاظتی سخت‌افزاری است که اضافه جریان و اضافه ولتاژ را در سطح سیلیکون قبل از آسیب رساندن به ترانزیستورها تشخیص می‌دهند. هشدار 3، 9، 11، 12 و 30 همگی به مرحله قدرت و اجزای مرتبط آن اشاره دارند.هیچ یک از این دو برد به عنوان یک جزء جداگانه فروخته یا تعویض نمی‌شوند - متخصصان FANUC مجموعه کامل ماژول را تأمین و سرویس می‌کنند.مرجع هشدار: خواندن نمایشگر پنل جلویی

نمایشگر LED دوگانه 7 قسمتی روی پنل جلویی H226 وضعیت ماژول را در دو کاراکتر، با پیروی از همان ساختار کدگذاری هشدار سایر خانواده‌های SPM Alpha، ارتباط برقرار می‌کند. رایج‌ترین کدهای مشاهده شده در میدان:

AL-01

(گرم شدن بیش از حد موتور) - سوئیچ حرارتی موتور اسپیندل فعال شده است. قبل از محکوم کردن ماژول، فن خنک کننده موتور و مسیر تهویه را بررسی کنید.

AL-03 (فیوز در لینک DC سوخته است) - به فیوز داخلی SPM اشاره دارد، که معمولاً ناشی از رویداد اضافه جریان در مرحله قدرت است. علت ریشه‌ای را قبل از تعویض فیوز تشخیص دهید.

AL-09 (گرم شدن بیش از حد نیمه‌هادی‌های قدرت) - دمای هیت سینک IGBT از حد مجاز فراتر رفته است. هر دو فن خنک کننده - فن خارجی 12 میلی‌متری و فن داخلی 60 میلی‌متری - را بررسی کنید و جریان هوا را از طریق کابینت تأیید کنید.

AL-12 (اضافه جریان در مدار قدرت) - جدی‌ترین هشدار، نشان دهنده استرس IGBT. پروتکل تشخیص استاندارد: سیم‌های موتور U/V/W را جدا کرده و اسپیندل را فرماندهی کنید. اگر AL-12 پاک شد، خطا در سیم‌پیچ موتور یا کابل است. اگر ادامه یافت، ترانزیستورهای مرحله قدرت مشکوک هستند.

AL-24 / AL-25 (خطای انتقال سریال / توقف) - خطای ارتباط بین CNC و SPM. تشخیص را از کابل و کانکتورهای لینک سریال شروع کنید؛ در صورت تأیید یکپارچگی کابل، به برد کنترل پیش بروید.

نسخه نرم‌افزار #H500: چرا نمی‌توان آن را نادیده گرفتپسوند پس از علامت پوند در شماره قطعات تقویت کننده اسپیندل FANUC یک فکر ثانویه نیست. برای خانواده H226، نسخه‌های مستند شده #H500 (انتشار اصلی)، #H501 (نرم‌افزار اصلاح شده) و #500CS (مشخصات ویژه) هستند. این نسخه‌ها حاوی سفت‌افزار متفاوتی بر روی برد کنترل A16B-2202-0432 هستند و تفاوت‌ها بر سازگاری پارامتر اسپیندل، رفتار عملکرد و در برخی موارد در دسترس بودن ویژگی‌های خاص اسپیندل تأثیر می‌گذارند.

متخصصان FANUC و مراکز تعمیر CNC به طور مداوم همان احتیاط را اعلام می‌کنند: پسوند دقیق هنگام تهیه جایگزین باید مطابقت داشته باشد. ماشینی که با H226#H500 راه‌اندازی شده است، پارامترهای اسپیندل خود را با آن سفت‌افزار مطابقت داده است. جایگزینی #H501 خطر عدم تطابق پارامتر را ایجاد می‌کند که ممکن است رفتار اسپیندل غیرمنتظره، ناهنجاری‌های تنظیم یا هشدارهای صریح در اولین روشن شدن پس از تعویض ایجاد کند. در زمینه نگهداری برنامه‌ریزی شده که در آن یک تکنسین واجد شرایط پارامترهای اسپیندل را تأیید و مجدداً تنظیم می‌کند، جایگزینی قابل مدیریت است. در سناریوی خرابی اضطراری، این یک پیچیدگی است که مهندسان نگهداری ماهر FANUC به طور خاص با نگهداری و تهیه نسخه پسوند دقیق از آن اجتناب می‌کنند.

سوالات متداول

س1: موتور اسپیندل A06B-6088-H226#H500 برای راه‌اندازی چه موتوری طراحی شده است و آیا می‌تواند جایگزین SPM-22 (H222) در یک نصب موجود شود؟

این ماژول برای موتورهای اسپیندل FANUC Alpha مدل 26 و aP40 مشخص شده است که هر دو به جریان خروجی نامی 111 آمپر که این ماژول ارائه می‌دهد نیاز دارند. جایگزینی H226 به جای H222 (95 آمپر) در ماشینی که از موتور aP22 یا کوچکتر استفاده می‌کند از نظر الکتریکی امکان‌پذیر است - ماژول با رتبه بالاتر به سادگی با استفاده کمتر کار خواهد کرد - اما نیاز به تأیید پارامتر دارد تا اطمینان حاصل شود که داده‌های موتور اسپیندل بارگذاری شده در ماژول جایگزین با موتور متصل واقعی مطابقت دارد. رفتن در جهت دیگر - قرار دادن H222 به جای H226 مشخص شده - جریان اسپیندل موجود را محدود می‌کند و توصیه نمی‌شود. همیشه رتبه SPM را با مشخصات موتور مطابقت دهید.

س2: هم H222 و هم H226 از همان برد کنترل A16B-2202-0432 استفاده می‌کنند. آیا این بدان معناست که این دو ماژول قابل تعویض هستند؟

خیر. در حالی که آنها شماره قطعه برد کنترل یکسان را به اشتراک می‌گذارند، بردهای تغذیه متفاوت هستند (A20B-1006-0481 برای H222 در مقابل A20B-1006-0482 برای H226)، و پارامترهای موتور ذخیره شده در NVRAM با رتبه‌بندی‌های مختلف موتور مطابقت دارند. علاوه بر این، نسخه سفت‌افزار بر رفتار عملکرد اسپیندل تأثیر می‌گذارد. قرار دادن H222 به جای H226 مورد نیاز، خروجی جریان را محدود می‌کند و ممکن است در بارهای اسپیندل معمولی هشدارهای اضافه بار ایجاد کند. جایگزینی معکوس نیز بدون تأیید مجدد کامل پارامترها به طور مشابه نامناسب است. این ماژول‌ها باید به عنوان مجموعه‌های مطابق با موتور در نظر گرفته شوند، نه به عنوان مراحل قدرت قابل تعویض.

س3: علامت رابط نوع 1 از نظر عملی برای سازگاری سیستم CNC به چه معناست؟

نوع 1 مشخصات رابط پایه در خانواده SPM Alpha است، که از توابع کنترل اسپیندل استاندارد مورد استفاده در اکثریت قریب به اتفاق کاربردهای مراکز ماشین‌کاری پشتیبانی می‌کند: سرعت متغیر، جهت‌گیری اسپیندل (M19)، انتخاب دنده، همگام‌سازی اسپیندل پایه، و بازخورد سرعت/موقعیت به CNC. این از طریق لینک اسپیندل سریال FANUC ارتباط برقرار می‌کند و با نسل‌های CNC FANUC 0، 6، 10، 11، 15، 16i، 18i، 21i و 30i/31i/32i سازگار است. آنچه پشتیبانی نمی‌کند، کنترل کانتور Cs است (که به نوع 4 و سنسور با وضوح بالا نیاز دارد) و برخی حالت‌های پیشرفته همگام‌سازی چند اسپیندل. برای اکثر درایوهای اسپیندل مراکز ماشین‌کاری، قابلیت نوع 1 دقیقاً همان چیزی است که برنامه نیاز دارد، و مشخص کردن نوع رابط پیچیده‌تر، هزینه را بدون هیچ مزیت عملکردی اضافه می‌کند.

س4: AL-09 (گرم شدن بیش از حد نیمه‌هادی قدرت) همچنان در این ماژول ظاهر می‌شود. چه چیزی باید ابتدا بررسی شود؟

A06B-6088-H226#H500 به هر دو فن خارجی 12 میلی‌متری (A90L-0001-0335/B) و فن خنک کننده داخلی 60 میلی‌متری (A90L-0001-0422) برای حفظ هیت سینک IGBT در محدوده دما متکی است. خرابی فن شایع‌ترین علت AL-09 است و هر دو فن باید بلافاصله بررسی شوند - تأیید اینکه آنها آزادانه می‌چرخند، با سرعت صحیح، و پره‌های فن و مسیرهای هوا توسط تراشه‌های انباشته شده یا باقی‌مانده مایع خنک کننده مسدود نشده‌اند. دمای محیط کابینت و جریان هوا از طریق پشته درایو، بررسی‌های ثانویه هستند. اگر هر دو فن عملیاتی تأیید شوند و هشدار ادامه یابد، دمای محیط بالا در کابینت الکتریکی یا بار نیمه اتصال کوتاه که اتلاف توان را افزایش می‌دهد، ممکن است علت باشد. تعویض پیشگیرانه فن به صورت برنامه‌ریزی شده - معمولاً هر دو تا سه سال استفاده سنگین - نگهداری پیشگیرانه استاندارد برای درایوهای اسپیندل ماژول Alpha است.

س5: آیا نسخه #H500 از H226 جدید موجود است یا فقط به صورت واحدهای بازسازی شده/تعمیر شده؟

سری A06B-6088 Alpha یک خط تولید بالغ است و تولید کارخانه‌ای جدید H226#H500 از طریق کانال‌های توزیع عادی به طور قابل اعتماد در دسترس نیست. بازار عرضه شامل واحدهای بازسازی شده پردازش شده توسط مراکز تعمیر متخصص FANUC، واحدهای موجود در انبار قدیمی-جدید از توزیع کنندگان مجاز که موجودی داشته‌اند، و واحدهای دست دوم تست شده خارج شده از ماشین‌های از رده خارج شده است. متخصصان تعمیر معتبر FANUC این ماژول‌ها را بر روی موتورهای اسپیندل واقعی FANUC و کنترل‌های CNC - نه فقط بر روی منابع تغذیه رومیزی - آزمایش می‌کنند تا عملکرد را تحت شرایط حرارتی و الکتریکی عملیات واقعی تأیید کنند. هنگام تهیه جایگزین، تأیید روش تست و شرایط گارانتی از تامین کننده، دقت مناسب قبل از خرید است. انواع #H501 و #500CS نیز در بازار در گردش هستند و تأیید اینکه پسوند دقیق قبل از پذیرش تحویل با نسخه اصلی مطابقت دارد، ضروری است.
