ماژول تقویت کننده اسپندل A06B-6088-H222#H500 A06B6088H222#H500 A06B-6088-H222/H500

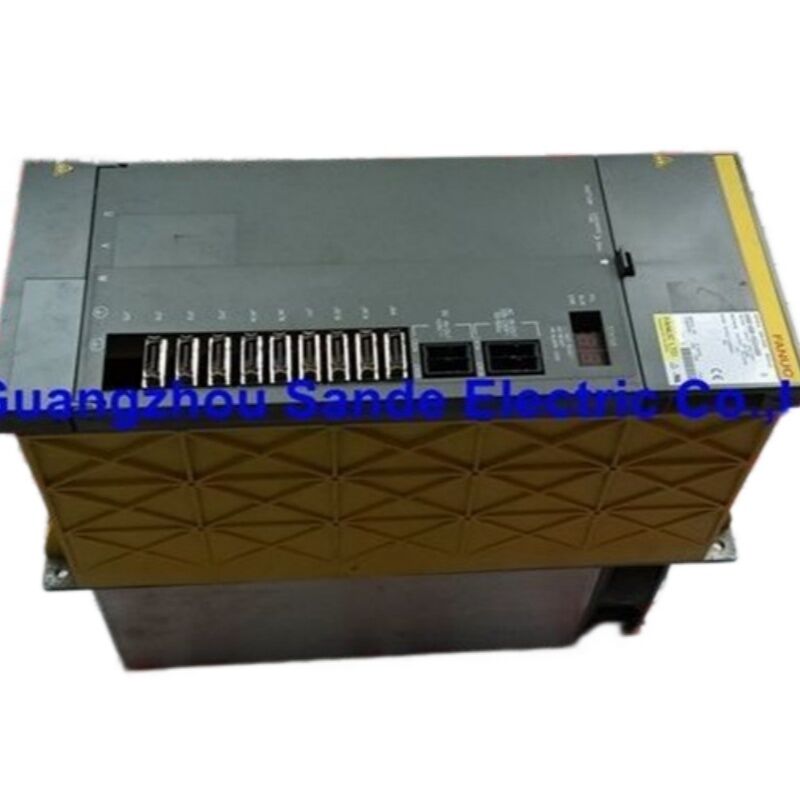

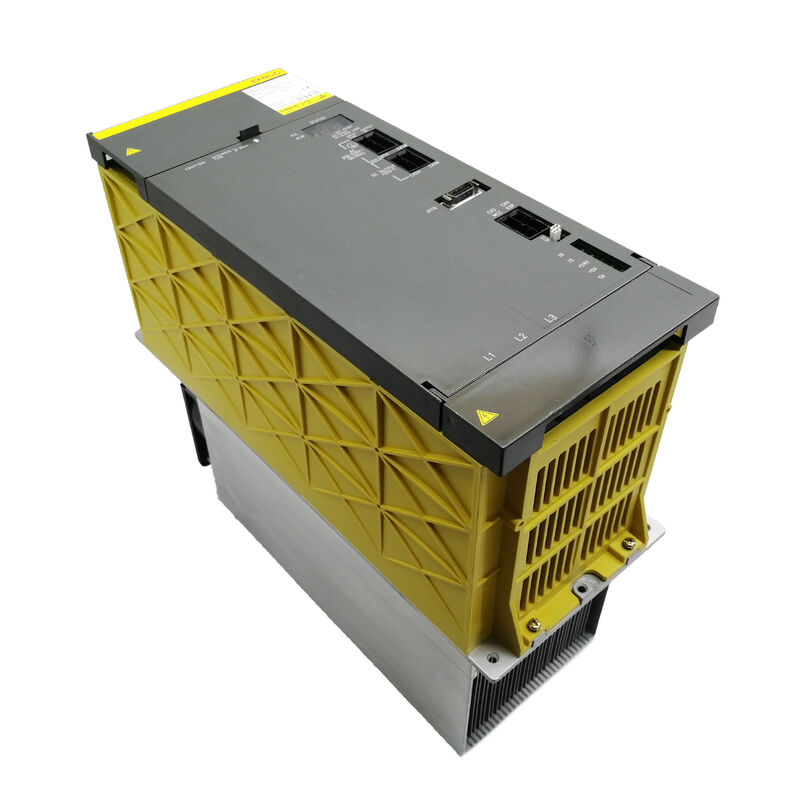

ماژول تقویت کننده اسپیندل FANUC A06B-6088-H222#H500 Alpha

SPM-22 | 25.2 کیلووات | رابط نوع 1 | ورودی 283-325 ولت DC | خروجی 230 ولت AC / 95 آمپر | موتور اسپیندل Alpha aP40 / مدل 22 | سری 200 ولت | بردهای PCB داخلی: A16B-2202-0432 + A20B-1006-0481

درایوی که اسپیندل را اجرا می کند

در زنجیره سخت افزاری بین کنترل CNC و اسپیندل برش، ماژول تقویت کننده اسپیندل در پرتقاضاترین موقعیت قرار دارد. این ماژول توان باس DC را از ماژول منبع تغذیه دریافت می کند، آن را به جریان متناوب سه فاز با فرکانس و جریان فرمان داده شده تبدیل می کند و آن را با هر سرعتی که کنترل درخواست کرده است به موتور اسپیندل تحویل می دهد - چه سرعت کم 200 دور در دقیقه برای یک پاس نخ زنی باشد و چه سرعت کامل 8000 دور در دقیقه برای یک برش نهایی. هر چیزی که عملکرد اسپیندل را تعریف می کند: شتاب به سرعت، دقت سرعت تحت بارهای برش متغیر، دقت توقف جهت گیری، و گشتاور در شفت موتور - از طریق این ماژول عبور می کند.

FANUC A06B-6088-H222#H500 نسخه SPM-22 در سری A06B-6088 Alpha است: یک تقویت کننده اسپیندل با توان 25.2 کیلووات، رابط نوع 1 برای سیستم های 200 ولت AC، که برای راه اندازی موتورهای اسپیندل AC FANUC Alpha aP40 و مدل 22 طراحی شده است. این یکی از پرکاربردترین درایوهای اسپیندل در خانواده ماژول FANUC Alpha است و ماشین هایی که از آن استفاده می کنند - مراکز ماشین کاری، مراکز تراشکاری، و ماشین های فرز از دوره تولید عصر آلفا - همچنان در کارگاه های سراسر جهان فعال هستند.

مشخصات فنی

خانواده ماژول FANUC Alpha: جایی که H222 قرار می گیرد

سیستم درایو ماژول آلفا FANUC تقویت کننده های اسپیندل را بر اساس توان خروجی نامی خود سازماندهی می کند، با هر "شماره H" در شماره قطعه که مربوط به کلاس توان است. سری A06B-6088 طیف کاملی از درایوهای اسپیندل آلفا 200 ولت را پوشش می دهد - از واحدهای کوچکتر تا SPM-22 (نامگذاری 22 کیلووات، رتبه بندی واقعی 25.2 کیلووات) تا ماژول های بزرگتر در همان فرمت نصب کابینت.

درون این خانواده، H222 درایو اصلی برای موتورهای اسپیندل در کلاس موتور 15-22 کیلووات است. این ماژول معمولاً موتور اسپیندل aP40 را راه اندازی می کند - یک اسپیندل AC با کارایی بالا از سری آلفا که در طیف گسترده ای از مراکز ماشین کاری از سازندگان ماشین آلات ژاپنی، آلمانی و تایوانی یافت می شود. موتورهای اسپیندل بزرگتر نیاز به ارتقاء به H226 (SPM-26) یا H230 (SPM-30) دارند؛ نیازهای موتورهای کوچکتر توسط H215 (SPM-15) یا H211 (SPM-11) برطرف می شود.

تمام این ماژول ها از فرمت اسلات کابینت فیزیکی و چیدمان اتصال باس DC یکسان استفاده می کنند، که بخشی از آنچه سیستم ماژول آلفا را برای سازندگان ماشین آلات عملی می کند - ماژول منبع تغذیه باس DC را تغذیه می کند، ماژول های تقویت کننده سروو و ماژول های تقویت کننده اسپیندل از این باس تغذیه می کنند، و کل پشته درایو در یک طرح محفظه استاندارد قرار می گیرد.

رابط نوع 1: معنی آن برای ادغام سیستم

پسوند #H500 در این ماژول آن را به عنوان یک واحد رابط نوع 1 شناسایی می کند. FANUC ماژول های تقویت کننده اسپیندل آلفا را به چهار نوع رابط (1 تا 4) طبقه بندی می کند، که هر نوع به طور فزاینده ای از عملکردهای پیشرفته تر اسپیندل پشتیبانی می کند:

نوع 1 - نسخه مورد استفاده در H222#H500 - رابط پایه است. این رابط از عملکردهای استاندارد کنترل اسپیندل که اکثر برنامه های مراکز ماشین کاری به آن نیاز دارند پشتیبانی می کند: کنترل سرعت متغیر، جهت گیری اسپیندل (M19)، تعویض دنده، همگام سازی اسپیندل در پیکربندی های پایه، و بازخورد سرعت/موقعیت به CNC. رابط نوع 1 از طریق لینک سریال بین CNC و SPM ارتباط برقرار می کند و با خانواده های کنترل CNC FANUC 0i، 6، 10، 11، 15، 16i، 18i و 21i که در زمان استقرار این نسل از ماژول ها فعال بودند، سازگار است.

آنچه نوع 1 پشتیبانی نمی کند، کنترل کانتور پیشرفته Cs (که نیاز به نوع 4 و سنسور مغناطیسی با وضوح بالا دارد) و برخی حالت های همگام سازی تخصصی است. برای اکثریت قریب به اتفاق مراکز ماشین کاری عمودی و افقی که این ماژول در آنها استفاده می شود، قابلیت نوع 1 تمام چیزی است که برنامه نیاز دارد.

اهمیت آن برای نگهداری: هنگام تعویض H222#H500، واحد جایگزین نیز باید از نوع 1 باشد (پسوند #H500، #H501، یا #H508) - یک نسخه نوع 3 یا نوع 4 نمی تواند جایگزین شود حتی اگر توان نامی و موتور مطابقت داشته باشند، زیرا اتصال رابط و نرم افزار اساساً متفاوت هستند.

بردهای PCB داخلی: دو برد که ماژول را تعریف می کنند

برخلاف یک درایو قدرت یکپارچه، A06B-6088-H222#H500 بر اساس دو برد PCB اصلی ساخته شده است که عملکردهای آنها متمایز است:

برد کنترل (A16B-2202-0432 یا A16B-2203-033x): این برد هوش درایو اسپیندل را مدیریت می کند - ارتباط سریال با CNC، محاسبه حلقه سرعت و موقعیت، تولید فرمان جریان، نظارت و گزارش دهی آلارم از طریق نمایشگر 7 قسمتی پنل جلو، و تمام ذخیره سازی پارامترها. هنگامی که یک آلارم اسپیندل مربوط به نرم افزار یا ارتباطات رخ می دهد (آلارم در محدوده AL-13 تا AL-28)، این معمولاً بردی است که مورد بررسی قرار می گیرد.

برد قدرت (A20B-1006-0481 یا A20B-1006-0487): این برد تبدیل قدرت واقعی را مدیریت می کند - مدارهای درایو گیت IGBT، نظارت بر باس DC، سنجش جریان، و اتصال بین فرمان های جریان برد کنترل و مرحله قدرت که موتور را راه اندازی می کند. آلارم 12 (اضافه جریان لینک DC) و آلارم 30 (مدار قدرت اضافه جریان) به برد قدرت و ترانزیستورهای IGBT مرتبط با آن اشاره دارند.

متخصصان FANUC و مراکز تعمیر معتبر این بردها را به عنوان اجزای فرعی غیر قابل تفکیک ماژول کامل در نظر می گیرند - آنها به طور مستقل فروخته یا تعویض نمی شوند. ماژول به عنوان یک واحد سرویس می شود.

پسوند #H500 و سازگاری نسخه نرم افزار

پسوندی که بعد از علامت پوند در شماره قطعات FANUC برای تقویت کننده های اسپیندل می آید، نسخه نرم افزار نصب شده بر روی برد کنترل را رمزگذاری می کند. برای خانواده H222، نسخه های نوع 1 مستند شده عبارتند از:

• #H500 - نسخه نرم افزار تولید اولیه، رایج ترین در پایگاه نصب شده
• #H501 - نسخه نرم افزار اصلاح شده با به روز رسانی پارامترهای کنترل خاص
• #H508 - یک بازنگری نرم افزاری دیگر

این نسخه های نرم افزاریقابل تعویض نیستند. ماشینی که در ابتدا با H222#H500 راه اندازی شده است، پارامترهای اسپیندل و پیکربندی رابط CNC آن با آن نسخه نرم افزار مطابقت دارد. نصب H222#H501 به عنوان جایگزین مستقیم نیاز به تأیید پارامترها دارد و ممکن است نیاز به تنظیم پارامترهای تنظیم اسپیندل در هنگام راه اندازی مجدد داشته باشد. متخصصان FANUC به طور یکنواخت هنگام سفارش جایگزین، پسوند دقیق را مشخص می کنند و قبل از نصب، پسوند هر واحد دریافتی را تأیید می کنند.

نسخه #500CS نیز در لیست برخی از تامین کنندگان ظاهر می شود - این یک نسخه مشخصات ویژه است و باید جدا از H500 استاندارد در نظر گرفته شود.

کدهای آلارم رایج و جهت تشخیص آنها

نمایشگر LED 7 قسمتی در پنل جلوی A06B-6088-H222#H500 کدهای آلارم دو رقمی را هنگام بروز خطا نشان می دهد. رایج ترین موارد در میدان:

AL-03 (فیوز لینک DC سوخته) و AL-04 (فیوز ورودی سوخته): اغلب ناشی از خطاهای فاز به فاز یا فاز به زمین در سیم پیچ موتور اسپیندل است. تشخیص استاندارد این است که سیم های برق موتور U/V/W را جدا کرده و عایق مگا اهم را به PE قبل از محکوم کردن درایو بررسی کنید.

AL-09 (گرم شدن بیش از حد نیمه هادی قدرت) و AL-56 (فن خنک کننده داخلی متوقف شده): اینها به مشکلات سیستم خنک کننده اشاره دارند - یک فن خارجی 12 میلی متری معیوب یا یک فن داخلی 60 میلی متری مسدود شده/معیوب. هر دو فن قطعات قابل تعویض هستند و اولین بررسی هنگام بروز این آلارم ها هستند.

AL-12 (اضافه جریان لینک DC) و AL-30 (مدار قدرت اضافه جریان): اینها جدی ترین آلارم ها هستند و به استرس یا خرابی ترانزیستورهای IGBT اشاره دارند. دنباله تشخیص مستند شده توسط متخصصان FANUC با جدا کردن سیم های موتور و فرمان دادن به اسپیندل آغاز می شود - اگر AL-12 بدون اتصال موتور ادامه یابد، ماژول های IGBT در مرحله قدرت احتمالاً معیوب هستند.

AL-24 / AL-25 (خطا/توقف انتقال سریال): خطای ارتباطی بین CNC و SPM. تشخیص از کابل و کانکتور بین واحد کنترل CNC و تقویت کننده اسپیندل شروع می شود و تا برد کنترل گسترش می یابد.

سوالات متداول

س1: آیا می توان از A06B-6088-H222#H501 به عنوان جایگزین مستقیم برای #H500 استفاده کرد، یا باید پسوند دقیقاً مطابقت داشته باشد؟

پسوندهای #H500 و #H501 نشان دهنده نسخه های نرم افزاری متفاوت در برد کنترل هستند. در حالی که هر دو ماژول رابط نوع 1 با رتبه بندی توان سخت افزاری یکسان هستند، تفاوت های نرم افزاری می توانند بر سازگاری پارامتر اسپیندل و رفتار تنظیم در CNC تأثیر بگذارند. متخصصان نگهداری FANUC به طور مداوم تطابق دقیق پسوند را هنگام تهیه جایگزین توصیه می کنند، به ویژه برای تعویض اضطراری که زمان کافی برای تأیید مجدد پارامترها وجود ندارد. در زمینه نگهداری برنامه ریزی شده که در آن یک متخصص می تواند تمام پارامترهای اسپیندل را در هنگام راه اندازی مجدد بازرسی و تأیید کند، عبور از #H500 به #H501 امکان پذیر است اما نیاز به تأیید این دارد که تمام تنظیمات پارامتر برای نسخه نرم افزار جدید صحیح است. هرگز فرض نکنید که این دو بدون تأیید پارامتر قابل تعویض هستند.

س2: چه موتورهای اسپیندلی با A06B-6088-H222#H500 سازگار هستند؟

این ماژول برای موتور اسپیندل AC FANUC Alpha aP40 و Alpha Model 22 مشخص شده است، که هر دو از بازخورد سنسور استاندارد آلفا (سنسور نوع M یا MZ) استفاده می کنند. رتبه بندی 25.2 کیلووات نیازهای توان پیوسته این انواع موتور اسپیندل را در برنامه های معمول مراکز ماشین کاری پوشش می دهد. استفاده از H222 با موتورهایی خارج از این مشخصات - چه موتورهای به طور قابل توجهی کوچکتر، که خطر ناپایداری کنترل را به دلیل عدم تطابق پارامترها دارند، یا موتورهای بزرگتر که از رتبه جریان 95 آمپر ماژول فراتر می روند - پشتیبانی نمی شود و می تواند منجر به آسیب به تقویت کننده، موتور، یا هر دو شود. داده های پارامتر موتور در حافظه NVRAM تقویت کننده اسپیندل ذخیره می شوند و باید با موتور متصل واقعی مطابقت داشته باشند.

س3: ماژول با جدا شدن موتور اسپیندل، AL-12 را نشان می دهد. این چه چیزی را نشان می دهد؟

آلارم 12 (اضافه جریان لینک DC) با جدا شدن سیم های موتور از ترمینال های U/V/W به این معنی است که وضعیت اضافه جریان در خود تقویت کننده رخ می دهد، نه در مدار موتور. این به خرابی ترانزیستورهای قدرت IGBT در مرحله قدرت اشاره دارد - ماژول هایی که تبدیل DC به AC واقعی را انجام می دهند. خرابی IGBT در درایوهای اسپیندل معمولاً ناشی از استرس حرارتی تجمعی ناشی از تخریب سیستم خنک کننده، اتصال کوتاه در سمت موتور که ترانزیستورها را قبل از فعال شدن فیوز محافظ تحت فشار قرار داده است، یا صرفاً تخریب مربوط به سن است. این وضعیت خطا معمولاً نیاز به تعمیر در سطح قطعه برد قدرت توسط یک مرکز تعمیر درایو FANUC واجد شرایط، تعویض ماژول های IGBT و بررسی مدار درایو گیت دارد.

س4: تفاوت عملی بین A06B-6088-H222 و A06B-6088-H222 در سری HV 400 ولت چیست؟

سری A06B-6088 منحصراً کلاس 200 ولت است (ورودی لینک DC 283-325 ولت، مشتق شده از منبع تغذیه سه فاز 200-230 ولت AC). تقویت کننده های اسپیندل آلفا کلاس 400 ولت دارای پیشوندهای شماره قطعه متفاوتی در سری A06B-6102 یا A06B-6111 هستند، با "HV" در نامگذاری آنها و ولتاژهای باس DC در محدوده 500-700 ولت. این دو سری قابل تعویض نیستند - آنها به ماژول های منبع تغذیه متفاوت، انواع موتور متفاوت با رتبه بندی برای کلاس ولتاژ مربوطه، و سیم کشی کابینت متفاوت نیاز دارند. اگر ماشینی با منبع تغذیه 400 ولت AC کار می کند و از سیستم اسپیندل آلفا HV استفاده می کند، A06B-6088-H222#H500 کاملاً ماژول اشتباهی است. قبل از مشخص کردن هر تقویت کننده اسپیندل آلفا، ولتاژ منبع تغذیه ماشین و نوع ماژول منبع تغذیه را تأیید کنید.

س5: اقدامات نگهداری پیشگیرانه توصیه شده برای این ماژول برای جلوگیری از خرابی های برنامه ریزی نشده چیست؟

دو مورد از مهمترین اقلام نگهداری، فن های خنک کننده هستند. فن خارجی 12 میلی متری (A90L-0001-0335/B) و فن داخلی 60 میلی متری (A90L-0001-0422) هر دو در طول ساعات کار در معرض سایش هستند و خرابی فن مستقیماً منجر به آلارم های حرارتی و در نهایت آسیب IGBT ناشی از دمای بیش از حد می شود. تعویض پیشگیرانه فن به صورت برنامه ریزی شده - معمولاً هر 2-3 سال استفاده سنگین، یا در هر نشانه ای از کاهش جریان هوا یا صدای غیرعادی - یک عمل استاندارد در بین بخش های نگهداری ماشین ابزار است. فراتر از فن ها، بازرسی دوره ای مسیر تهویه ماژول برای تراشه های انباشته شده یا آلودگی مه خنک کننده، بررسی اتصالات ترمینال برق باس DC و موتور برای خوردگی یا شل شدن، و بازرسی کانکتورهای کابل انکودر/سنسور سایر اقلام روتین هستند. هنگامی که یک درایو در انبار نگهداری شده است، باید در صورت امکان به تدریج روشن شود، زیرا خازن های الکترولیتی در درایوهای طولانی مدت می توانند مشکلات جریان نشتی ایجاد کنند که در اولین روشن شدن به صورت ناهنجاری های باس DC ظاهر می شوند.
