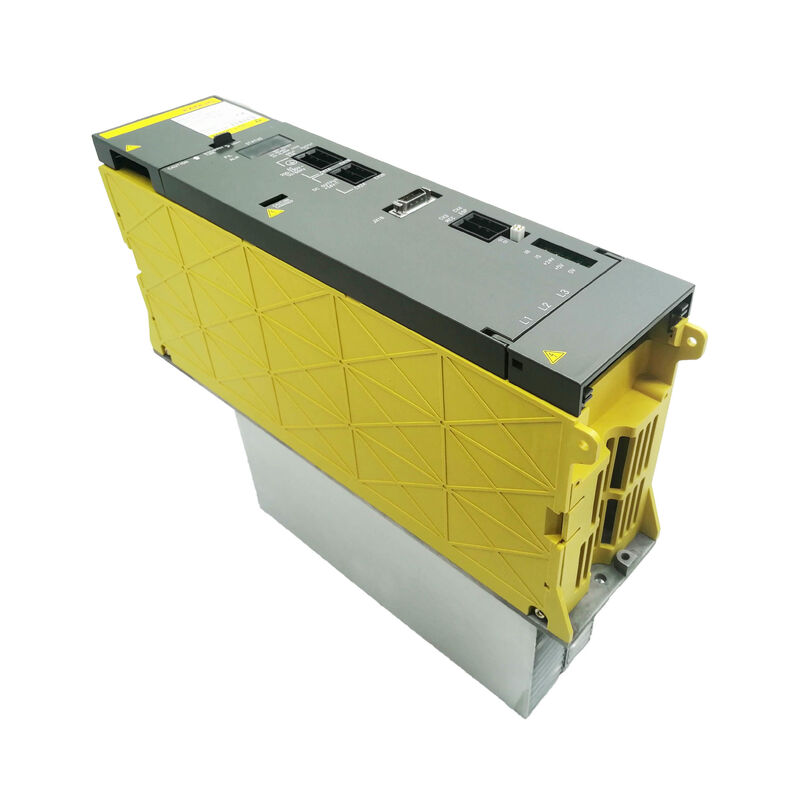

ماژول منبع برق A06B-6077-H111 AO6B-6O77-H111 A06B6077H111

فانوک A06B-6077-H111 ٬ ماژول منبع برق آلفا PSM-11 ٬ خانۀ 90 میلی متری، 13.2 کیلو وات، ترانزیستور 150A، برنامه های کاربردی CNC و روبات، دو نوع حرارتی ٬ مشخصات و راهنمای تهیه

مرور کلی

درFanuc A06B-6077-H111یک ماژول تغذیه 90 میلی متر پهن و 13.2 کیلو وات سری آلفا است که سیستم های محرک آلفا فشرده را در دو حوزه کاربردی متمایز تقویت می کند: ماشین آلات CNC و روبات های صنعتی Fanuc.

که اثر دوگانه کاربرد در هنگام تهیه واحدهای جایگزین اهمیت دارد،زیرا یک PSM-11 که از یک مرکز ماشینکاری خارج شده است ممکن است سابقه کار بسیار متفاوتی را از یک نصب روبات خارج شده باشد چرخه های حرارتی متفاوت، الگوهای کاری متفاوت، شرایط محیطی متفاوت.

درک مشخصات ماژول و متغیرهای درگیر در تهیه جایگزینی با اطمینان در تمرکز این مقاله است.

PSM-11 شامل یک ماژول ترانزیستور 150A در داخل است.

این یک جزئیات عملی است که آن را از PSM-5.5 کوچکتر (A06B-6077-H106) و از سری A06B-6087 بزرگتر که از PSM-15 شروع می شود، متمایز می کند.

ترانزیستور 150A به ماژول فضای جریان گذرا را فراهم می کند در ورودی AC 49A، ترانزیستور به خوبی در زیر ظرفیت اوج خود کار می کند،که به مدت عمر عملاً خوب ماژول در شرایط عملیاتی عادی کمک می کند.

قدرت خروجی مداوم 13.2 کیلو وات چیزی است که ترانزیستور می تواند از نظر حرارتی تحمل کند، نه محدودیت الکتریکی دستگاه سوئیچ خود.

دو نسخه سخت افزاری وجود دارد.

بازنگری Aاز صفحه سیم کشی A16B-2202-0461 استفاده می کند.

بازنگری Bاز A16B-2202-0661 استفاده می کند. هر دو نسخه از همان PCB کنترل (A16B-2202-0420) استفاده می کنند.این دو اصلاح در دستگاه معادل هستند تفاوت اصلاح عمدتاً منعکس کننده یک تغییر طراحی داخلی است، نه تفاوت سازگاری در سطح سیستم.

براي يه خريدار که يه جايگزين پيدا ميکنه، هرکدوم از اصلاحات توي ماشين کار ميکنه.این تجدید نظر فقط برای تعمیرات در سطح تخته مربوط است که در آن تخته جایگزین صحیح باید با واحد خاص تعمیر شود..

یکی از اطلاعاتی که بسیاری از لیست های استاندارد محصول حذف می شود اما از نظر عملیاتی حیاتی است:PSM-11 در دو پیکربندی مختلف حرارتی می آید و هر دو از نظر فیزیکی از نظر خارجی یکسان هستند به جز هندسه نصب حرارتی در پایه واحد.

اگر نوع اشتباهی سفارش داده شود، به طور مکانیکی در تنظیمات نصب ماژول در کابینت الکتریکی قرار نخواهد گرفت.

قبل از سفارش یک دستگاه جایگزین A06B-6077-H111 مشخص کنید که کدام نوع بخاری در ماژول اصلی استفاده می شود و تایید کنید که جایگزین مطابقت دارد.

مشخصات کلیدی

90 میلی متر خانه ️ ابعاد فیزیکی در زمینه

پوشش 90 میلی متری PSM-11 مشخصه فیزیکی آن است که در هنگام نصب آن در یک کابینت الکتریکی قرار می گیرد.

PSM-5-5 کوچکتر (A06B-6077-H106) از شاسی 60 میلی متری استفاده می کند. PSM-15 (A06B-6087-H115) تا 90 میلی متری و PSM-26 و بالاتر از 150 میلی متری استفاده می کند.

PSM-11 ، در 90 میلی متر ، عرض سوراخ مشابه PSM-15 را در کابینت هایی که به طور خاص در اطراف 60 میلی متر PSM-5.5 طراحی نشده اند ، اشغال می کند.

این برای تصمیمات ارتقاء و ارتقاء مهم است.

يه ماشين که در اصل با يک PSM-5 ساخته شده5 دارای یک کابینت الکتریکی طراحی شده در اطراف 60mm سوراخ ارتقاء به PSM-11 90mm شاسی ممکن است ممکن است یا ممکن است ممکن است بسته به اجزای مجاور و فضای جانبی موجود.

در مقابل، یک دستگاه ساخته شده برای PSM-15 می تواند PSM-11 را در همان اسلات با فضای جانبی اضافی باقی مانده بپذیرد.

در موقعیت های ارتقاء پس از فضای کابینت محدود، ابعاد فلز فیزیکی اغلب عامل تعیین کننده بین مدل های PSM موجود هستند.

ارتفاع و عمق ماژول از فرمت استاندارد آلفا PSM پیروی می کند و باعث می شود PSM-11 در همان سازه های قفسه ای که توسط سایر ماژول های سری آلفا استفاده می شود نصب شود.

حرارتی بیرونی بیش از بدن ماژول گسترش می یابد، هندسه دقیق آن چیزی است که بین دو نوع حرارتی ذکر شده در بالا متفاوت است.

دو نوع حرارتی ️ چرا قبل از سفارش مهم است

وجود دو پیکربندی از لحاظ فیزیکی متفاوت در A06B-6077-H111 در لیست های استاندارد محصول به طور گسترده مستند نشده است.اما در واقع برای هر کسی که یک جایگزین را در یک ماشین نصب می کند، بسیار مهم است..

حرارتی سینک در پایه / پشت ماژول متصل می شود و با ساختار نصب کابینت الکتریکی ارتباط برقرار می کند.

این دو نوع دارای الگوهای سوراخ نصب یا هندسه های اتصال متفاوت هستند که بدون تغییر در نصب کابینت قابل تعویض نیستند، که یک رویکرد تعمیر مناسب نیست.

قبل از سفارش جایگزین A06B-6077-H111، هندسه نصب بخارگر اصلی را از پشت و پایین عکس بگیرید و این اطلاعات را به تامین کننده ارائه دهید.متخصصين معتبر در مورد مبادلات PSM-11 مي تونن تاييد کنن که چه نوعي عرضه مي کنن.

This step is worth taking even if it adds a day to the process — discovering a dimensional mismatch after the machine has been opened and the original module removed costs far more in downtime than the verification step.

اگر پیکربندی بخارگر اصلی نمی تواند تأیید شود (ماژول قبلاً برداشته شده و اطلاعات در دسترس نیست)یک متخصص با یک واحد فیزیکی در دست برای مقایسه معتبرترین منبع است.

PSM-11 در مقابل PSM-55: انتخاب کلاس قدرت مناسب

PSM-11 و PSM-5.5 (A06B-6077-H106) از همان معماری سری A06B-6077 و همان دسته اندازه ماشین استفاده می کنند.

نامگذاری 5.5 تقریباً 5.5 کیلو وات از قدرت نامی در مقایسه با 13.2 کیلو وات PSM-11 را نشان می دهد.

انتخاب بین آنها محاسبه ظرفیت قدرت است،یک سوال سازگاری عملکردی نیست هر دو ماژول همان اتوبوس 283 325 ولت DC را تولید می کنند و با همان خانواده های تقویت کننده alfa SVM و SPM سازگار هستند.

محاسبه با شناسایی هر ماژول SVM و SPM در بس DC ماشین و پیدا کردن قدرت خروجی مداوم اسمی آن آغاز می شود.

این مقادیر را جمع کنید، سپس یک عامل همزمان معمولاً ۰.۷ تا ۰ اعمال کنید.8، که منعکس کننده این واقعیت است که همه محورها در طول چرخه های برش عادی به طور همزمان با بار کامل کار نمی کنند.

اگر نتیجه کمتر از 5kW باشد، PSM-5.5 به اندازه مناسب اندازه گیری می شود.

اگر بین 5kW و 12kW باشد، PSM-11 انتخاب صحیح است. اگر بیش از 12kW باشد، دستگاه به PSM-15 (A06B-6087-H115) یا بزرگتر نیاز دارد.

یک ملاحظه دوم فراتر از قدرت مستمر جریان پیک بس در طول شتاب محوری همزمان است.

ترانزیستور 150A PSM-11 ذخایر جریان اوج را برای این انتقال دهنده ها فراهم می کند، اما اگر ترکیب SVM / SPM دستگاه نیاز به جریان اوج همزمان بسیار بالا برای مدت کوتاهی داشته باشد،بانک خازن اتوبوس PSM-11 باید شکاف بین تحویل مداوم ترانزیستور و تقاضای گذرا را مدیریت کند..

این به ندرت یک مشکل در برنامه های کاربردی PSM-11 از نظر طراحی است، اما ارزش محاسبه در ماشین آلات با محور های متعدد بی وقفه بالا را دارد.

کاربردهای ربات ها یک مشخصات عملیاتی متفاوت

A06B-6077-H111 نه تنها در ماشین آلات CNC بلکه در سیستم های ربات صنعتی Fanuc استفاده می شود.کاربردهای ربات، مشخصات عملیاتی بسیار متفاوتی را در PSM-11 نسبت به یک مرکز ماشینکاری CNC اعمال می کند.

حرکات بازوی ربات شامل شتاب و کند شدن مکرر مفاصل متعدد به طور همزمان است.با انرژی بازسازی از مفاصل کاهش سرعت که به اتوبوس DC بازگردانده می شود و دوباره استفاده می شود یا از طریق پای جلو فعال PSM به منبع AC بازگردانده می شود.

چرخه کاری قسمت زمانی که سیستم تحت بار کار می کند در کاربردهای ربات اغلب بالاتر از فرش CNC استکه در آن می توان چرخ و محور را در تغذیه ثابت برای عبور های برش طولانی نگه داشت.

چه معنایی برای یک PSM-11 استفاده شده در بازار پس از فروش دارد: a unit that came from a robot installation in a high-cycle automotive welding or material handling line has likely experienced more thermal cycles and more IPM transistor switching events per unit of elapsed time than an equivalent unit from a low-volume CNC lathe.

هر دو عدد قطعه ی یکسانی دارند، اما تاریخچه ی فرسایشِ جمع شده ی آن ها متفاوت است.پرسیدن از تامین کننده که آیا ماژول از یک ماشین CNC یا یک برنامه رباتیک آمده است، یک سوال غربالگری منطقی است.

از نظر عملکردی، PSM-11 در یک سیستم رباتیک به طور یکسان به نقش ماشین CNC خود عمل می کند فیزیک اتوبوس DC یکسان است، آلارم ها یکسان هستند، پیکربندی هیئت مدیره یکسان است.زمینه کاربرد بر انتظارات عمر استفاده تاثیر می گذارد، نه نصب و کار.

مبادله، مازاد، و تعمیر

مبادلهمتداول ترین مدل خدمات پس از فروش برای PSM-11

یک ماژول معیوب به یک متخصص ارسال می شود؛ یک جایگزین آزمایش شده و تضمین شده قبل از یا همزمان با واحد معیوب ارسال می شود.استخر های مبادله توسط متخصصان نگهداری می شوند که واحدهای معیوب وارد شده به استخر را تعمیر می کنند، بنابراین چرخه تا زمانی که هسته های قابل تعمیر در دسترس باشند، خود را حفظ می کند.

تبادل معمولا سریع ترین راه برای جایگزینی کار و بهترین ارزش است زمانی که یک واحد آزمایش شده و تضمین شده اولویت دارد.

گارانتی های مبدل 12 ماهه استاندارد هستند؛ برخی از متخصصان مدت بیشتری را ارائه می دهند.

مازاد:یک واحد که از یک ماشین خارج شده و با کار تعمیرات محدود یا بدون انجام آن فروخته می شود.

واحدهای مازاد ممکن است آزمایش نشده، فقط آزمایش شده یا تمیز شده و آزمایش شده باشند. توصیف شرایط با تامین کننده متفاوت است.مازاد هزینه کمتری نسبت به مبادله دارد اما خطر بیشتری برای دریافت یک واحد دارد که قبل از اینکه به طور قابل اعتماد کار کند نیاز به تعمیر دارد.

مفید است زمانی که پنجره توقف ماشین فوری نیست و تست ورودی در دسترس است.

تعمیر:واحد اصلی معیوب به یک متخصص برای تشخیص و تعمیر در سطح قطعات ارسال می شود.

هزینه تعمیر به طور معمول کمتر از مبادله است، اما زمان برگشت طولانی تر است (معمولا روزها تا یک هفته یا بیشتر).

تعمیر روش صحیح است زمانی که واحد شناخته شده است که دارای یک مشکل خاص و قابل بازیابی است (یک فن شکست خورده، یک ماژول ترانزیستور شکست خورده شناخته شده) و دستگاه می تواند زمان تعمیر را تحمل کند.

PSM-11 یک ماژول قابل تعمیر است. ماژول ترانزیستور 150A در داخل به عنوان قطعات یدکی جداگانه در دسترس است و می تواند تعویض شود.

فن (A90L-0001-0422) استاندارد است و در دسترس است. هیچ یک از صفحه اصلی به طور جداگانه فروخته نمی شود، بنابراین خرابی های سطح صفحه به مبادله یا یک متخصص با قابلیت تعمیر صفحه در سطح قطعات هدایت می شود.

سوالات عمومی

سوال1: دو نوع حرارتی وجود دارد ️ قبل از سفارش جایگزینی، چگونه می توانم بفهمم کدام یک از دستگاه های من وجود دارد؟

قابل اطمینان ترین روش این است که پشت و پایین PSM-11 اصلی را در حالی که هنوز در دستگاه است، عکاسی کنید و هندسه نصب حرارتی را به وضوح نشان دهید.ایمیل این عکس به تامین کننده مورد نظر خود را و از آنها بخواهید برای تایید سازگاری با واحد آنها در دسترس.

اگر ماژول قبلاً برداشته شده و مقایسه فیزیکی امکان پذیر نیست، طرح اصلی الکتریکی ماشین یا مستندات OEM ممکن است به نوع خاص اشاره داشته باشد.

به عنوان آخرین راه حل، یک متخصص PSM-11 با موجودی از هر دو نوع می تواند بر اساس جزئیات ترتیب کابینت، شناسایی را از طریق تلفن هدایت کند.

سوال2: PSM-11 اصلی دستگاه من نسخه A (A16B-2202-0461) است. آیا می توانم یک واحد نسخه B (A16B-2202-0661) را بدون هیچ گونه تعدیل به عنوان جایگزینی نصب کنم؟

بله، خروجی عملکردی هر دو نسخه یکسان است، همان ولتاژ اتوبوس DC، همان تحویل قدرت، همان رفتار هشدار.

تغییر تجدید نظر منعکس کننده یک به روز رسانی طراحی داخلی Fanuc است، نه یک تفاوت در سطح سیستم که بر سازگاری با ماژول های SVM و SPM متصل یا کنترل CNC تأثیر می گذارد.یک PSM-11 نسخه B می تواند یک واحد نسخه A را بدون تغییر پارامتر یا اصلاحات سیم کشی جایگزین کند.

این تمایز تنها در هنگام انجام تعمیرات در سطح صفحه و نیاز به منبع مناسب سیم کشی جایگزین مربوط است.

سوال 3: دستگاه از PSM-11 برای تغذیه یک SVM1-40 (A06B-6079-H103) و یک SPM کوچک استفاده می کند. آیا PSM-11 اندازه کافی دارد یا PSM-5.5 کافی است؟

جریان محوری اسمی SVM1-40 مطابق با موتور خاص متصل به حدود 5.5kW از خروجی سرو موتور است. اضافه کردن قدرت خروجی SPM به این،بار ترکیبی تقریباً مطمئناً از PSM-5 فراتر می رود.5 ~ 5.5kW در حالت کار همزمان.

PSM-11 با 13.2kW این ترکیب را با فضای قابل توجهی پوشش می دهد.

PSM-5.5 کوچک است و احتمالاً در طول دوره های بار سنگین همزمان هشدار کاهش ولتاژ AL04 را تولید می کند. PSM-11 انتخاب درستی برای این پیکربندی است.

سوال 4: این PSM-11 در یک ربات Fanuc قرار دارد، نه در یک ماشین CNC. آیا تفاوت های پیکربندی وجود دارد؟

نه، PSM-11 در یک ربات از دقیقا همان سخت افزار استفاده می کند، همان اتوبوس DC را تولید می کند، و با همان کد های هشدار مانند یک برنامه CNC کار می کند.

کنترل کننده ربات به جای یک کارت سرو CNC با ماژول های SVM در اتوبوس تعامل دارد، اما نقش PSM-11 در ارائه و تنظیم اتوبوس DC یکسان است.

هیچ جهش دهنده ای، سوئیچ یا پارامتر در PSM-11 وجود ندارد که بین برنامه های CNC و ربات متفاوت باشد.

سوال 5: یک تامین کننده یک PSM-11 را ارائه می دهد که به عنوان "بررسی شده، بدون هشدار" توصیف شده است. آیا این تضمین کافی برای یک ماشین تولید است؟

"تجربه شده، هیچ هشدار" در قدرت ثابت بنک یک نقطه داده مفید است اما تضمین جامع نیست.

یک آزمایش استاتیک تایید می کند که ماژول بدون خطا کار می کند و ولتاژ بس در محدوده مشخصات در هیچ بار وجود ندارد.

آن را نمی توان عملکرد ترانزیستور تحت جریان بار واقعی، کفایت جریان هوا فن در دمای عملیاتی،یا رفتار پیش شارژ در کل محدوده دمایی که ماژول در استفاده مشاهده می کند.

برای یک ماشین تولید که در آن قابلیت اطمینان بسیار مهم است، source from a supplier who tests under load — ideally on an actual Fanuc alpha drive system with appropriate SVM and motor loads — and offers a meaningful warranty (12 months minimum from time of installation، نه فقط از تاریخ حمل و نقل).

تفاوت قیمت بین یک واحد مازاد ثابت و یک واحد مبادله با بار واقعی است، اما تفاوت اعتماد نیز وجود دارد.
