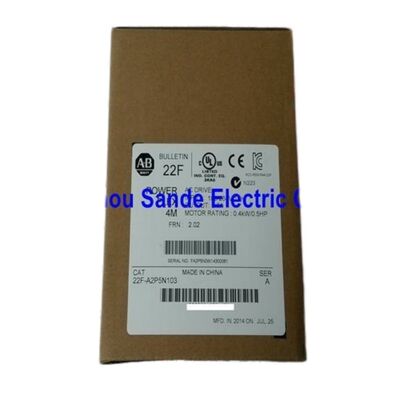

آلن-برادلی پاورفلکس 4M 22F-A2P5N103 0.4 kW / 0.5 HP تنظیم فرکانس AC Drive

راننده ای که بیش از کنترل سرعت کار می کند

در هر کارخانه ی تولیدی که تجهیزات آلن بردلی در آن کار می کند، در زمین قدم بزنید و در آنجا درایوهای کوچکی مانند22F-A2P5N103کار کردن به آرامی پشت کانویرها، پمپ های کوچک، خطوط بسته بندی، و ساخت ماشین آلات OEM انجام دادن دقیقاً کاری که برای انجام آن طراحی شده اند با حداقل آشفتگی.پاورفلکس 4 ام پاسخ روکول اتوماسیون به یک سوال ساده است: یک درایو سطح ماشین چگونه به نظر می رسد وقتی که اندازه فشرده، سیم کشی ساده و انعطاف پذیری کاربرد واقعی اولویت های اصلی هستند؟

در22F-A2P5N103رتبه بندی خروجی سطح ورودی در خانواده PowerFlex 4M است.0.4 کیلو وات (0.5 اسب)، ورودی تک فاز، خروجی سه فاز، فاکتور شکل فریم A.آن را تبدیل یک منبع استاندارد تک فاز 200 ≈ 240V به یک خروجی سه فاز فرکانس متغیر برای کنترل یک موتور کوچک AC اندوکشن با قابلیت تنظیم سرعت کاملبرای سازندگان ماشین آلات ساختمانی که نیاز به حمل و نقل در سطح جهانی دارند، این ورودی تک فاز اغلب عامل تعیین کننده است.

رمزگشایی شماره کاتالوگ: آنچه که 22F-A2P5N103 به شما می گوید

هر کاراکتر در یک عدد کاتالوگ PowerFlex 4M دارای معنای خاصی است.22F-A2P5N103:

"N" در موقعیت فیلتر قابل توجه است. این نوع شامل فیلتر EMC داخلی نیست. برای تاسیسات در محیط هایی که مطابق با EN 61800-3 EMC مورد نیاز است،یک فیلتر خارجی از سری 22F-RF باید به طور جداگانه اضافه شود.برای محیط های غیر تنظیم شده یا برنامه هایی که پانل در حال حاضر شامل شرایط خط است، نسخه بدون فیلتر هزینه را بدون تأثیر بر عملکرد درایو کاهش می دهد.

مشخصات فنی کامل

یک مرحله ورود، سه مرحله خروج

معماری الکتریکی 22F-A2P5N103 یکی از ویژگی های عملی آن برای نصب دنیای واقعی است.منبع برق تک فاز 200-240 ولتو یک ترکیب متعادلخروجی سه فازاین به این معنی است که سازنده ماشین می تواند یک موتور سه فاز استاندارد را مشخص کند که بهره وری بهتر، ساخت ساده تر،و عمر طولانی تری نسبت به موتورهای تک فاز در حالی که هنوز به یک منبع دیواری تک فاز متصل است.

محدوده فرکانس خروجی از 0 تا 400 هرتز گسترش می یابد، بسیار فراتر از فرکانس خط 50 یا 60 هرتز.این به سیستم کنترل توانایی اجرا موتور متصل شده در سرعت بالاتر از پایه (ضعف کردن میدان) را می دهد اگر برنامه مورد نیاز آن باشد، یا به آرامی از توقف کامل به سرعت هدف با رمپ های شتاب و کاهش برنامه ریزی شده مستقل.هر دو زمان شتاب و کاهش سرعت به طور مستقل از 0 تا 600 ثانیه در 0 تنظیم می شود.۱ ثانیه افزایش می یابد، به طراحان کنترل دقیق در مورد اینکه چگونه به شدت یا به آرامی درایو به دستورات تغییر سرعت پاسخ می دهد.

I / O یکپارچه: سیم کشی سخت بدون PLC خارجی

یک مزیت اغلب نادیده گرفته شده از پلت فرم PowerFlex 4M این است که چقدر قابلیت کنترل به طور مستقیم در درایو ساخته شده است بدون نیاز به یک کنترلگر قابل برنامه ریزی جداگانه.

22F-A2P5N103 حاملپنج ورودی متمایز 24 ولت DC، همه قابل تنظیم به عنوان هم سینک و یا منبع از طریق یک DIP سوئیچ بر روی صفحه کنترل. این کنترل فرمان های شروع / توقف، انتخاب جهت، انتخاب سرعت پیش تنظیم شده،و خطا به طور مستقیم از دکمه های فشار یا تماس های رله تنظیم مجدد. آخروجی رله فرم Cیک سیگنال تماس خشک را برای نشان دادن حرکت، وضعیت خطا یا تایید سرعت آماده برای سیم کشی مستقیم به یک چراغ خلبان یا مدار هشدار است.دو کانال ورودی آنالوگ یک 0 10V DC و یک 4 20 mA پذیرای سیگنال های مرجع سرعت از PLC ها، سنسورها، پتانسیومترها یا کنترل کننده های فرآیند بدون هر گونه سخت افزاری کنترل سیگنال اضافی.

برای ماشین هایی که فقط نیاز به کنترل سرعت اساسی از یک پانل محلی دارند، 22F-A2P5N103 می تواند کاملاً مستقل از صفحه کلید یکپارچه کار کند، با استفاده از پتانسیومتر محلی برای مرجع سرعت.نیازی به کنترل کننده خارجی نیست.

برنامه ریزی: شروع سریع 12 پارامتر

Rockwell Automation PowerFlex 4M را بر اساس این اصل طراحی کرده است که رایج ترین برنامه ها نباید نیاز به دانش برنامه نویسی عمیق داشته باشند.گروه برنامه های اساسیشامل 12 پارامتر است که اکثریت قریب به اتفاق سناریوهای نصب را پوشش می دهد: حداقل و حداکثر فرکانس، زمان شتاب، زمان کاهش سرعت، داده های نام موتور،و انتخاب منبع کنترلاکثر مهندسان راه اندازی می توانند یک درایو را در کمتر از پانزده دقیقه اجرا کنند که فقط از صفحه کلید جلو کار می کند.

برای پیکربندی های پیچیده تر،اجزای متصل شده میز کارنرم افزار دسترسی مبتنی بر PC به تمام پارامترهای درایو را از طریق پورت RS-485 یکپارچه فراهم می کند. پارامترها می توانند از یک درایو در حال اجرا بارگذاری شوند، به فایل ذخیره شوند، در حالت آفلاین اصلاح شوند،و به یک درایو جایگزین دانلود می شود یک زمان قابل توجهی را در طول تعمیر و نگهداری در صورت نیاز به تعویض درایو صرفه جویی می کند. عملکرد Copycat صفحه کلید (در دسترس با لوازم جانبی صفحه کلید HIM از راه دور اختیاری) اجازه می دهد تا مجموعه پارامترها ذخیره شده و بین درایوها بدون PC منتقل شوند.

تماميارتباطات RS-485/DSIهمچنین امکان پیکربندی شبکه چند قطره ای، اتصال Modbus RTU و سازگاری مستقیم با کنترل کننده های MicroLogix و ControlLogix را از طریق ماژول های رابط مناسب فراهم می کند.کارت های ارتباطی پلاگین اختیاری این کار را بیشتر به DeviceNet گسترش می دهند.، EtherNet/IP، PROFIBUS DP، و BACnet یک مسیر ارتقاء مفید اگر محیط برنامه پیچیده تر شود.

صرفه جویی در فضا: صفر انباشت و نصب ریل DIN

پانل املاک و مستغلات همیشه در ساخت ماشین است و ابعاد فریم A 22F-A2P5N103 این واقعیت را منعکس می کند.صفر انباشتدر دمای محیط تا۴۰ درجه سانتیگراددر دمای محیط بالا تا50 درجه سانتیگراد، حداقل فاصله بین درایو ها برای حفظ جریان هوا مناسب مورد نیاز است، اما درایو ها هنوز هم می توانند در ترتیبات تنگ نصب شوند که باعث می شود خانواده های دیگر درایو ها به گسترش برسند.

درایوهای فریم A از هر دو پشتیبانی می کنندنصب ریل DINو نصب استاندارد پانل.نصب ریل DIN در طول مونتاژ ماشین سریعتر است و تعویض در زمینه را ساده می کندنصب پانل امنیت اضافی را برای محیط های ارتعاش بالا فراهم می کند.

کاربرد های مشترک

قدرت 0.4 کیلو وات، 22F-A2P5N103 را در محدوده بار های کوچک بخار قرار می دهد. کاربردهایی که این محرک به طور معمول مشخص می شود شامل:

• کنترل سرعت کمربند حمل کننده کوچک در ماشین آلات بسته بندی
• تنظیم سرعت پمپ جریان کم و فن در تجهیزات HVAC
• محرک مخلوط کننده و مخلوط کننده در تجهیزات کوچک فرآیند
• کنترل اسپندل یا تغذیه در لوازم جانبی CNC فشرده
• دستکاری مواد و فهرست بندی در تجهیزات مونتاژ
• ساخت ماشین آلات OEM که نیاز به سرعت متغیر با تغذیه تک فازی دارند

پرسش های مکرر

سوال1: موتورهای 22F-A2P5N103 چه نوع موتورها را می توانند هدایت کنند و آیا موتورها باید تک فازی باشند؟

نه ‬ موتور متصل باید استاندارد باشدموتور سه فاز ACدرایو دارای قدرت 200 و 230 ولت و 0.4 کیلو وات است. درایو تبدیل تک فاز به سه فاز را به صورت داخلی انجام می دهد. علامت نام موتور باید قدرت نامی برابر یا کمتر از 0 نشان دهد.۴ کیلو وات و ولتاژ نامی سازگار با محدوده خروجی درایو ۰۲۳۰ ولتاستفاده از یک موتور تک فاز با این درایو توصیه نمی شود؛ خروجی درایو سه فاز است و موتورهای تک فاز برای اجرا از یک منبع فرکانس متغیر سه فاز طراحی نشده اند.

س2: آیا 22F-A2P5N103 شامل یک فیلتر EMC داخلی است، و آیا من به یک نیاز دارم؟

در"ن"در شماره کاتالوگ این را به عنواننوع بدون فیلتراگر شما نیاز به یک فیلتر خارجی دارید، بستگی به محیط نصب و استانداردهای قابل اجرا دارد.EN 61800-3(استانداردهای EMC برای درایوهای سرعت متغیر فروخته شده در اروپا و سایر بازارهای تنظیم شده) ، یک فیلتر خارجی از سری 22F-RF باید به سیم ورودی اضافه شود.اگر این تاسیسات در یک محیط صنعتی بدون مقررات واقع شده باشد، یا اگر فیلتر EMC در جای دیگری از پانل کار می کند، درایو بدون فیلتر به طور معمول بدون آن کار می کند.نسخه فیلتر شده این درایو یک پسوند "A" یا "B" به جای "N" در موقعیت شماره کاتالوگ را حمل می کند.

سوال 3: آیا می توان 22F-A2P5N103 را به یک PLC برای مرجع سرعت و کنترل متصل کرد و اگر چنین است، چگونه؟

آره، و ارتباطش هم ساده ست.ورودی آنالوگ 4×20 mA یا 0×10V DCیک سیگنال مرجع سرعت را مستقیماً از اکثر ماژول های خروجی آنالوگ PLC بدون سخت افزار اضافی می پذیرد.پنج ورودی متمایز 24 ولت DC، که هر دو سیگنال غرق و منبع را بسته به تنظیمات سوئیچ DIP در صفحه کنترل درایو پذیرفته است.پورت RS-485/DSIارائه ارتباطات Modbus RTU سازگار با سیستم عامل های MicroLogix، SLC 500 و ControlLogix با استفاده از ماژول های مناسب رابط.این ترکیب به این معنی است که در اکثر موارد درایو می تواند به طور کامل به یک معماری کنترل آلن-برادلی یا شخص ثالث بدون سخت افزار تنظیم سیگنال خارجی ادغام شود.

سوال 4: 22F-A2P5N103 دارای ترانزیستور ترمز نیست. این در عمل چه معنایی دارد و چه زمانی این یک محدودیت است؟

عدم وجود ترانزیستور ترمز (که با "0" در شماره کاتالوگ نشان داده شده است) به این معنی است که این درایو دارایبدون توانایی ترمز پویادر هنگام کاهش سرعت یک موتور، درایو فرکانس خروجی را کاهش می دهد. اگر سرعت کاهش به اندازه کافی کند باشد که بی وقفه موتور باعث افزایش بیش از حد ولتاژ اتوبوس DC نشود،بدون مشکل کار ميکنه. اگر بار دارای بی وقفه قابل توجهی جرم چرخش مانند چرخ های پرواز، فن های بزرگتر، یا رول ها و یک کاهش سرعت سریع دستور داده می شودانرژی بازسازی شده از موتور کاهش سرعت به جایی نمی رود.برای اکثر برنامه های کوچک 0.4 kW که در آن این درایو مشخص شده است،بی وقفه بار به اندازه کافی پایین است که کار بدون ترمز یک محدودیت عملی نیست.اگر برنامه شما نیاز به توقف سریع و قابل تکرار در بار بی وقفه بالا،گزینه های Frame C PowerFlex 4M (که شامل یک ترانزیستور دمای یکپارچه است) یا یک خانواده محرک بزرگتر با ترمز پویا مناسب تر خواهد بود.

سوال 5: مقایسه 22F-A2P5N103 با 22F-B2P5N103 چگونه است و کدام یک را باید انتخاب کنم؟

هر دو درایو0.4 kW / 0.5 HP، 2.5A خروجی، فریم A PowerFlex 4M واحد- مشخصات قدرت و خروجی یکسان هستند.عرضه ورودی:

• 22F-A2P5N103: 200 ولت و 240 ولت AC۱ فازورودی برای دستگاه هایی که تنها یک فاز برق دارند
• 22F-B2P5N103: 200 ولت و 240 ولت ACسه فازورودی برای دستگاه هایی که دارای منبع سه فاز هستند

اگر منبع سه فاز در نقطه نصب در دسترس باشد، گزینه B ترجیح داده می شود، زیرا ورودی سه فاز باعث تولید جریان ورودی پایین تر در هر هادی می شود.باعث کاهش انحراف هارمونیک در منبع تغذیه می شود، و به طور کلی کارآمدتر است. گزینه A-prefix به طور خاص برای مکان هایی وجود دارد که تنها قدرت تک فاز قابل دسترسی است و ماشین آلات OEM برای بازارهای جهانی که در آن دسترسی سه فاز نمی تواند تضمین شود.

آلن-برادلی 22F-A2P5N103 توسط Rockwell Automation به عنوان بخشی از سری درایو AC با فرکانس قابل تنظیم PowerFlex 4M تولید می شود.همیشه قبل از نصب، داده های صفحه نام موتور و الزامات محیط نصب را با کتابچه راهنمای کاربر PowerFlex 4M (نشر 22F-UM001) و انتشار داده های فنی (22F-TD001) بررسی کنید..
