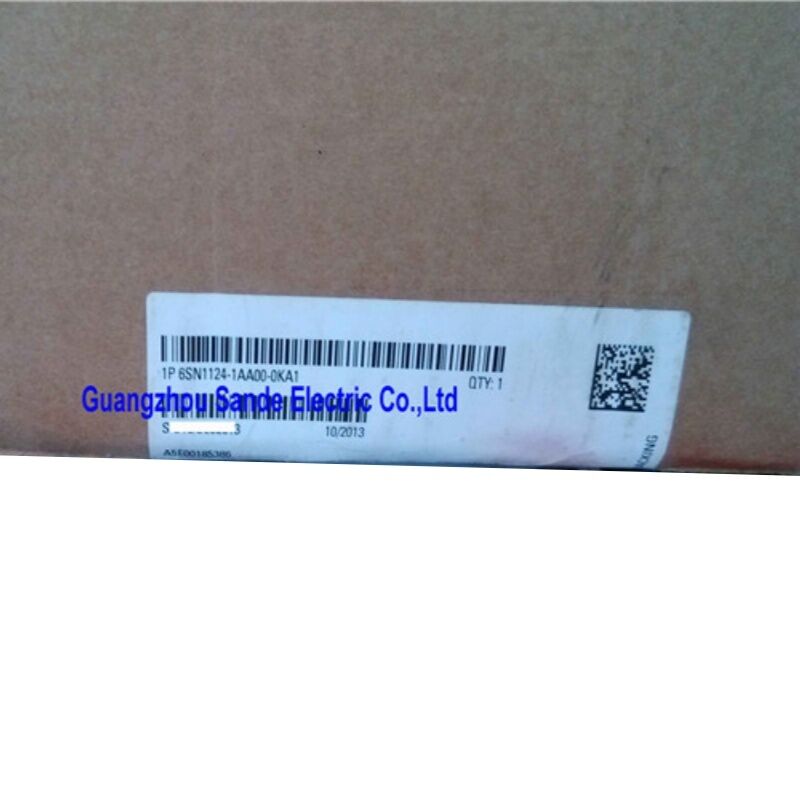

ماژول قدرت زیمنس SIMODRIVE 611 با شماره فنی 6SN1124-1AA00-0KA1 — درایو تک محوره 400 آمپر برای کاربردهای CNC سنگین

دلیل اینکه مهندسان کارخانه حتی پس از دهه‌ها از معرفی پلتفرم SIMODRIVE 611 همچنان به آن مراجعه می‌کنند این است: هنگامی که یک دستگاه در محیط تولید از کار می‌افتد، شما به یک سیستم درایو نیاز دارید که قابل پیش‌بینی، مستندسازی شده و به راحتی قابل سرویس باشد. 6SN1124-1AA00-0KA1 هر سه مورد را برآورده می‌کند — یک ماژول قدرت تک محوره با جریان بالا که برای پرتقاضاترین کاربردهای اسپیندل و فید در کارگاه ساخته شده است.

هسته کاری این ماژول

در اصل، این یک ماژول قدرت 1 محوره 400 آمپر در خانواده درایو دیجیتال ماژولار SIMODRIVE 611 است. وظیفه آن ساده است: دریافت برق AC سه فاز ورودی، پردازش آن و تحویل جریان خروجی دقیقاً کنترل شده به موتور سروو یا اسپیندل متصل — همه در حالی که در محدوده‌های حرارتی باقی می‌ماند، از سخت‌افزار متصل محافظت می‌کند و به دستورات کنترل بالادستی پاسخ می‌دهد.

آنچه 6SN1124-1AA00-0KA1 را در خانواده ماژول 400 آمپر متمایز می‌کند، معماری خنک‌کننده خارجی آن است. برخلاف نوع 6SN1123-1AA00-0KA1 با خنک‌کننده داخلی، این ماژول برای نصب‌هایی طراحی شده است که در آن یک واحد فن اضافی یا سیستم خنک‌کننده اختصاصی بخشی از طراحی کابینت است — یک پیکربندی رایج در مراکز ماشین‌کاری بزرگ و خطوط انتقال که مدیریت حرارتی در سطح سیستم مهندسی شده است.

مشخصات فنی

سازگاری موتور — فید در مقابل اسپیندل

یکی از جنبه‌های عملی‌تر اندازه‌گیری صحیح این ماژول، درک رتبه‌بندی‌های جریان دوگانه آن است:

• کاربردهای درایو فید (موتورهای سروو برای موقعیت‌یابی محور): جریان نامی موتور تا 140 آمپر
• کاربردهای اسپیندل اصلی (موتورهای اسپیندل با اینرسی بالا): جریان نامی موتور تا 200 آمپر

این یک عدد واحد برای نگرانی نیست — بلکه دو حوزه عملیاتی متمایز بسته به نحوه پیکربندی ماژول است. یک مرکز ماشین‌کاری 5 محوره ممکن است از این ماژول منحصراً برای اسپیندل استفاده کند، در حالی که یک کاربرد خط انتقال ممکن است آن را به قلمرو درایو فید سوق دهد. در هر صورت، ماژول آن را در یک واحد فیزیکی واحد مدیریت می‌کند.

کجا این را در حال اجرا خواهید یافت

ماژول 6SN1124-1AA00-0KA1 یک ماژول پرکاربرد است که در طیف وسیعی از محیط‌های صنعتی سنگین یافت می‌شود:

مراکز ماشین‌کاری CNC — اسپیندل‌های فرزکاری و تراشکاری با گشتاور بالا که در حین برش‌های تهاجمی، جریان اسپیندل 200 آمپر غیرمعمول نیست.

خطوط تولید انتقال و تولید انعطاف‌پذیر — خطوط چند ایستگاهی اغلب دارای ماژول‌های تک محوره اختصاصی در هر ایستگاه هستند، که سقف 400 آمپر را هنگام رانندگی محورهای فید بزرگ مفید می‌سازد.

ماشین‌های سنگ‌زنی — بارهای اسپیندل در طول چرخه‌های پرداخت و حذف مواد، هم به فضای جریان و هم به پایداری حرارتی نیاز دارند.

ماشین‌های تراش و مراکز چرخش سنگین — کار قطعات بزرگ با اینرسی اسپیندل قابل توجه از ظرفیت جریان نامی اسپیندل ماژول بهره می‌برد.

پیکربندی خنک‌کننده — "خارجی" واقعاً به چه معناست

این جزئیاتی است که تیم‌های تدارکات را که نوع اشتباه را سفارش می‌دهند، گیج می‌کند.

سری خنک‌کننده خارجی از 6SN1123 استفاده می‌کند — هیت سینک ماژول برای دفع گرما از طریق یک فن اضافی که مستقیماً روی واحد نصب شده است، یا از طریق خنک‌کننده هوای اجباری که از طریق اتصال شلنگ به سیستم خنک‌کننده کابینت هدایت می‌شود، طراحی شده است. این گرما را از هوای داخلی کابینت خارج می‌کند و آن را برای محفظه‌های مهر و موم شده یا کنترل شده از نظر آب و هوا مناسب می‌سازد.

جایگزین — 6SN1123-1AA00-0KA1 — خنک‌کننده را به صورت داخلی مدیریت کرده و گرما را در فضای کابینت گردش می‌دهد. در کابینت‌های با دمای محیط بالا یا متراکم، خنک‌کننده خارجی از نظر حاشیه حرارتی برتری دارد. بر اساس طراحی کابینت خود انتخاب کنید، نه فقط رتبه‌بندی جریان.

ادغام با SINUMERIK و SIMODRIVE 611

این ماژول قدرت به عنوان یک جزء بومی از سیستم درایو دیجیتال SIMODRIVE 611 طراحی شده است، به این معنی که بدون سخت‌افزار رابط اضافی در زیرساخت موجود 611 قرار می‌گیرد. این سیستم با موارد زیر سازگار است:

• کنترل‌های CNC SINUMERIK 840D / 840Diسیستم‌های SINUMERIK 810D
• ماژول‌های ورودی و نظارت SIMODRIVE 611 دیگر روی همان ریل باس DCپیکربندی درایو از طریق ماژول کنترل مربوطه (شامل نمی‌شود) انجام می‌شود که به ماژول قدرت متصل شده و از طریق رابط دیجیتال SIMODRIVE 611 با CNC ارتباط برقرار می‌کند.
• سوالات متداول

س1: تفاوت بین 6SN1124-1AA00-0KA1 و 6SN1123-1AA00-0KA1 چیست؟

هر دو ماژول قدرت SIMODRIVE 611 تک محوره 400 آمپر با رتبه‌بندی جریان موتور یکسان هستند. تفاوت کلیدی خنک‌کننده است:

6SN1124

از خنک‌کننده خارجی استفاده می‌کند. بر اساس طراحی حرارتی کابینت خود انتخاب کنید.6SN1123 از خنک‌کننده داخلی استفاده می‌کند. بر اساس طراحی حرارتی کابینت خود انتخاب کنید.س2: آیا این ماژول شامل برد کنترل درایو است؟خیر. 6SN1124-1AA00-0KA1 فقط

بخش قدرت

است. یک ماژول کنترل SIMODRIVE 611 جداگانه مورد نیاز است و باید به طور مستقل سفارش داده شود. ماژول کنترل تنظیم حلقه بسته و ارتباط CNC را مدیریت می‌کند.س3: ولتاژ ورودی مورد نیاز 6SN1124-1AA00-0KA1 چیست؟ماژول با

AC سه فاز، 380 تا 480 ولت

کار می‌کند. این ماژول به باس DC که توسط ماژول ورودی/بازیافتی SIMODRIVE 611 تامین می‌شود متصل می‌شود — به تنهایی مستقیماً به برق شبکه متصل نمی‌شود.س4: آیا این ماژول می‌تواند هم محورهای فید سروو و هم موتورهای اسپیندل را هدایت کند؟بله، اما نه به طور همزمان روی یک ماژول. پیکربندی شده به عنوان

درایو فید

، از جریان نامی موتور تا 140 آمپر پشتیبانی می‌کند. پیکربندی شده به عنوان درایو اسپیندل اصلی، از جریان نامی موتور تا 200 آمپر پشتیبانی می‌کند. کاربرد توسط ماژول کنترل و تنظیمات پارامتر تعیین می‌شود، نه خود سخت‌افزار ماژول قدرت.س5: آیا 6SN1124-1AA00-0KA1 هنوز موجود است یا یک قطعه منسوخ شده است؟زیمنس ماشین‌های جدیدتر را به پلتفرم SINAMICS S120 منتقل کرده است، بنابراین سری SIMODRIVE 611 به عنوان یک

محصول بالغ/قدیمی

در نظر گرفته می‌شود. با این حال، 6SN1124-1AA00-0KA1 از طریق تامین‌کنندگان اتوماسیون صنعتی و خدمات تعمیر مجاز به طور گسترده در دسترس است — یک ملاحظه مهم برای تیم‌های نگهداری که ناوگان ماشین‌آلات موجود را عملیاتی نگه می‌دارند.شماره قطعه: 6SN1124-1AA00-0KA1 |

سری: SIMODRIVE 611 | نوع: ماژول قدرت | محورها: 1 | حداکثر جریان: 400 آمپر | خنک‌کننده: خارجی | منشاء: آلمان
