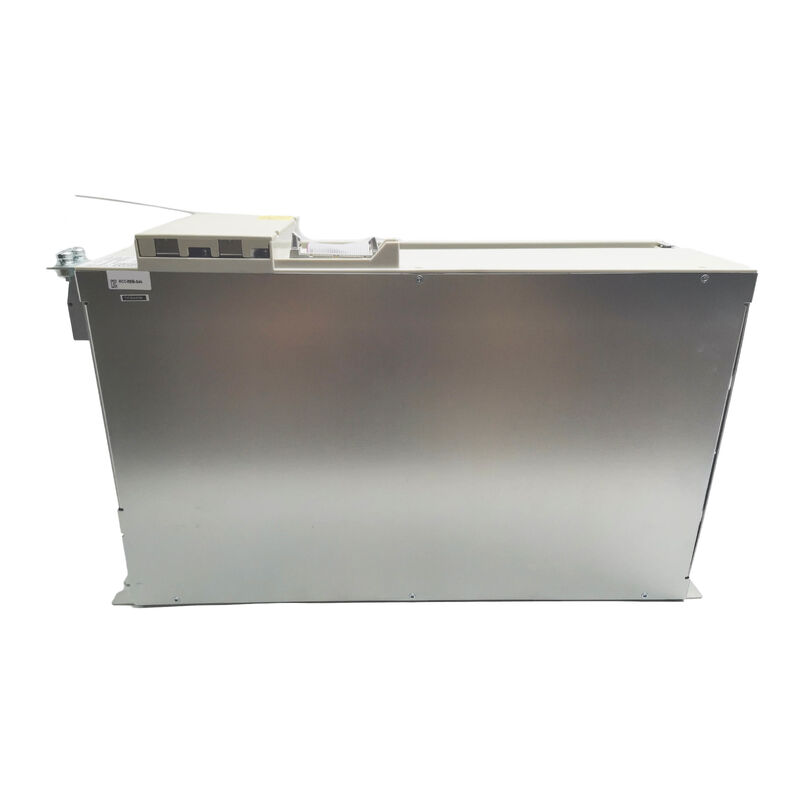

زیمنس 6SN1123-1AA00-0BA2 | ماژول قدرت خنک‌کننده داخلی SIMODRIVE 611 — 400/480 ولت AC / 600 ولت DC لینک

ماژول قدرت در معماری SIMODRIVE 611

6SN1123-1AA00-0BA2 یک ماژول قدرت از سری SIMODRIVE 611 است — پلتفرم درایوی که به سیستم درایو محور استاندارد برای ماشین‌ابزارهای کنترل‌شده با SINUMERIK در تأسیسات خودروسازی، هوافضا، ماشین‌کاری دقیق و تولید عمومی تبدیل شد. ماژول قدرت وظیفه سوئیچینگ جریان بالا برای خروجی موتور را بر عهده دارد. برد کنترل درایو — یک جزء جداگانه که روی ماژول قدرت نصب می‌شود — پارامترهای محور را حمل می‌کند و ارتباط با کنترلر SINUMERIK را مدیریت می‌کند.

برای عملکرد محور، هر دو باید حضور داشته باشند و سالم باشند. هنگامی که یک ماژول قدرت در حالی که برد کنترل درایو سالم است، از کار می‌افتد، برد کنترل به ماژول قدرت جایگزین منتقل می‌شود — پارامترهای درایو در کنترلر یا برد کنترل ذخیره می‌شوند، نه در خود ماژول قدرت. دانلود پارامتر از NCU یا ابزار پیکربندی درایو پس از نصب، تنظیمات محور را بازیابی می‌کند.

مشخصات کلیدی

خنک‌کننده داخلی — مشخصات صحیح برای محفظه‌های استاندارد

پسوند 0BA2 نوع خنک‌کننده داخلی را مشخص می‌کند. این ماژول اتلاف حرارت را با استفاده از جریان هوای محیط کابین مدیریت می‌کند — بدون هیت سینک پنل عقب، بدون مدار خنک‌کننده مایع، بدون زیرساخت خنک‌کننده اضافی فراتر از تهویه کافی کابین مورد نیاز است. نسخه خنک‌کننده داخلی برای موارد زیر صحیح است:

• محفظه‌های استاندارد با تهویه معمولی که در آن‌ها خنک‌کننده مایع وجود ندارد
• جایگزینی یک ماژول SIMODRIVE 611 با خنک‌کننده داخلی موجود
• چیدمان‌های با فضای محدود که افزودن سخت‌افزار خنک‌کننده خارجی نیاز به بازسازی کابین دارد

نوع خنک‌کننده خارجی یک هیت سینک را از طریق پنل عقب کابین عبور می‌دهد تا گرما را خارج از محفظه نگه دارد. جایگزینی یک ماژول خنک‌کننده داخلی با یک نوع خنک‌کننده خارجی (یا برعکس) الزامات نصب کابین را تغییر می‌دهد. پسوند خنک‌کننده را با نصب اصلی مطابقت دهید.

معماری باس DC — جایگزینی تک ماژول

ماژول‌های SIMODRIVE 611 یک باس DC مشترک را در یک گروه درایو به اشتراک می‌گذارند. ماژول تغذیه ورودی/بازیافتی باس DC را ایجاد و حفظ می‌کند؛ تمام ماژول‌های قدرت از آن تغذیه می‌کنند. جایگزینی یک ماژول قدرت معیوب، محور را بدون تأثیر بر درایوهای مجاور بازیابی می‌کند — معماری باس DC به این معنی است که جایگزینی از نظر مکانیکی و الکتریکی در داخل گروه درایو خودکفا است.

قبل از هرگونه کار: اطمینان حاصل کنید که باس DC کاملاً تخلیه شده است. خازن‌های باس DC SIMODRIVE 611 ولتاژهای خطرناک را برای چندین دقیقه پس از قطع برق اصلی حفظ می‌کنند. LED نشانگر شارژ روی ماژول باید قبل از دست زدن به اتصالات کاملاً خاموش شود.

سوالات متداول

س1: آیا 6SN1123-1AA00-0BA2 با SINUMERIK 840D و 810D سازگار است؟

بله. SIMODRIVE 611 به عنوان سیستم درایو برای SINUMERIK 840D sl، 840D و 810D طراحی شده است. قبل از راه‌اندازی ماژول جایگزین، تخصیص محور و پارامترهای پیکربندی درایو را در NCU تأیید کنید.

س2: تفاوت بین نسخه‌های خنک‌کننده داخلی و خارجی چیست؟

خنک‌کننده داخلی از جریان هوای محیط کابین استفاده می‌کند — بدون نیاز به هیت سینک خارجی یا مدار خنک‌کننده اختصاصی. خنک‌کننده خارجی یک هیت سینک را از طریق پنل عقب کابین نصب می‌کند و گرما را خارج از محفظه نگه می‌دارد. همیشه از نوعی استفاده کنید که با پیکربندی خنک‌کننده نصب موجود مطابقت داشته باشد. پسوند در شماره سفارش، نوع خنک‌کننده را مشخص می‌کند.

س3: آیا این ماژول می‌تواند جایگزین یک واحد معیوب بدون پیکربندی مجدد سیستم درایو شود؟

در بیشتر موارد بله — به شرطی که جایگزین دارای شماره سفارش مشابه با اصلی باشد. پارامترهای درایو در کنترلر یا برد کنترل درایو قرار دارند، نه در ماژول قدرت. پس از نصب فیزیکی، پارامترهای محور را از NCU یا ابزار درایو دانلود کنید تا تنظیمات بازیابی شوند. همیشه سازگاری سفت‌افزار بین برد کنترل درایو و نسخه کنترلر SINUMERIK را قبل از راه‌اندازی تأیید کنید.

س4: آیا 6SN1123-1AA00-0BA2 شامل برد کنترل درایو است؟

خیر. 6SN1123 فقط ماژول قدرت است. برد کنترل درایو — که پارامترهای محور و ارتباط SINUMERIK را حمل می‌کند — یک جزء جداگانه است که روی ماژول قدرت نصب می‌شود. برای عملکرد محور، هر دو باید حضور داشته باشند. هنگام جایگزینی یک ماژول قدرت معیوب، برد کنترل درایو اصلی را در صورت عدم آسیب‌دیدگی به ماژول جایگزین منتقل کنید.

س5: قبل از نصب این ماژول جایگزین چه مواردی باید بررسی شوند؟
