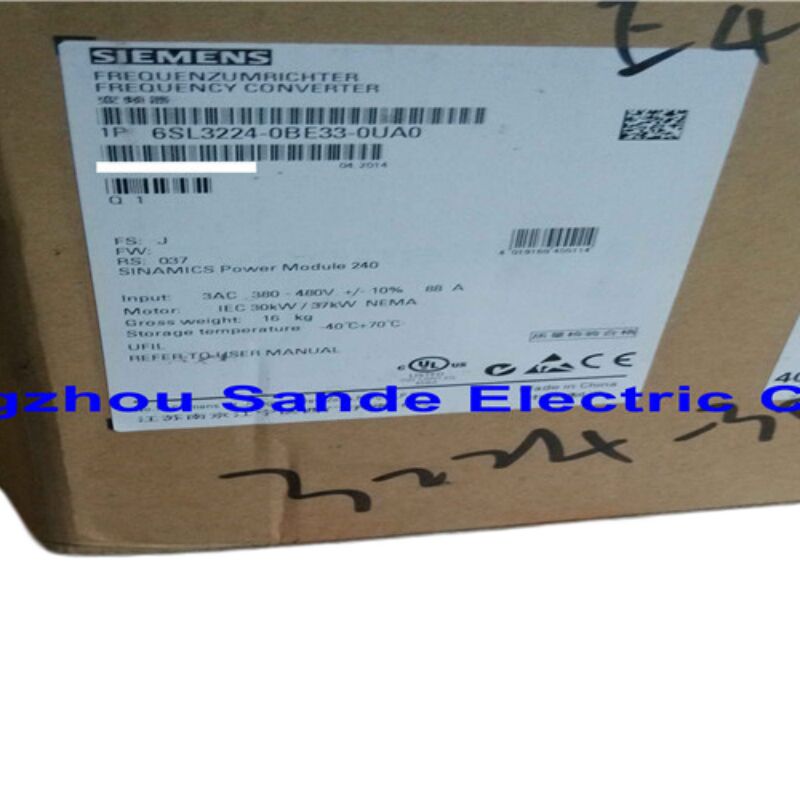

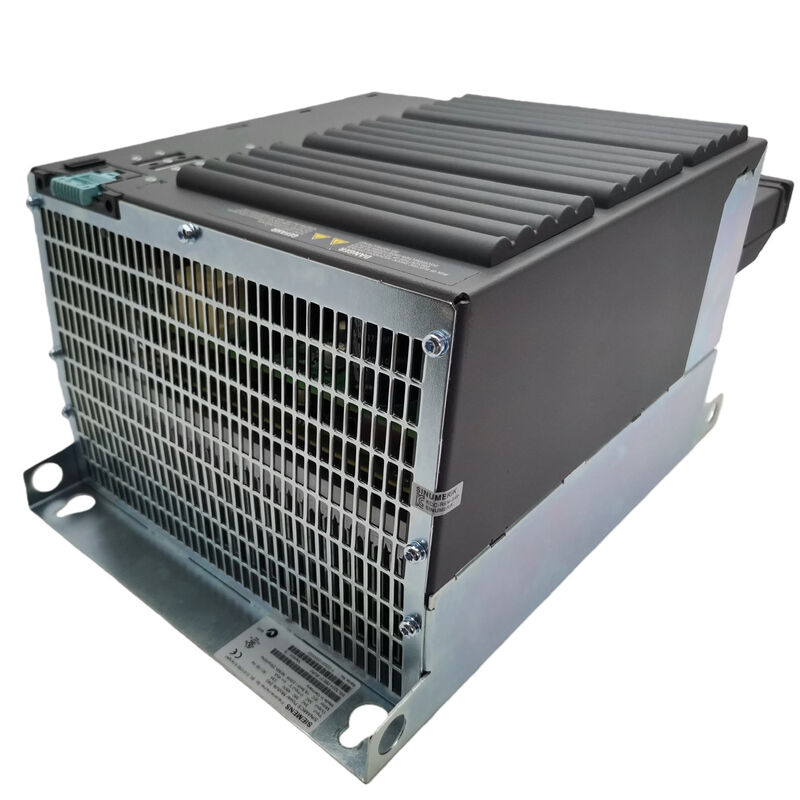

ماژول قدرت سینامیکس G120 PM240 ولتاژ 480 ولت 6SL3224-0BE33-0UA0

Siemens 6SL3224-0BE33-0UA0 — ماژول قدرت SINAMICS G120 PM240، 30 کیلووات / 480 ولت، بدون فیلتر با چاپر ترمز

مرور کلی

ماژول قدرت 6SL3224-0BE33-0UA0 یک ماژول قدرت 30 کیلوواتی از خانواده درایو SINAMICS G120 زیمنس است — یکی از پرکاربردترین پلتفرم‌های درایو فرکانس متغیر (VFD) در اتوماسیون صنعتی. به طور خاص، این نسخه PM240 است: بدون فیلتر، با چاپر ترمز یکپارچه، طراحی شده برای کاربردهای AC سه فاز در باند ولتاژ 380 تا 480 ولت.

در هسته خود، PM240 نیروی محرکه سیستم G120 است. این ماژول تمام کارهای تبدیل توان را انجام می‌دهد — تصحیح منبع تغذیه AC ورودی، مدیریت ولتاژ باس DC، و تولید خروجی فرکانس متغیر که سرعت و گشتاور موتور را کنترل می‌کند. هوش کنترلی در یک واحد کنترل جداگانه (سری CU230/CU240) قرار دارد که از طریق یک رابط استاندارد مستقیماً به PM240 متصل می‌شود. این رویکرد ماژولار یکی از نقاط قوت اصلی G120 است: شما می‌توانید درایو را بدون دست زدن به مرحله قدرت یا سیم‌کشی مجدد پنل، تعویض، ارتقا یا پیکربندی مجدد کنید.

مشخصات فنی کلیدی

اضافه بار بالا در مقابل اضافه بار کم — کدام حالت برای شما مناسب است؟

این جزئیاتی است که کاربران تازه‌کار G120 را به اشتباه می‌اندازد، بنابراین ارزش توضیح واضح را دارد.

حالت اضافه بار بالا (HO)ماژول را با توان 30 کیلووات رتبه‌بندی می‌کند. این انتخاب درستی برای بارهایی است که نیاز به پیک‌های گشتاور کوتاه و شدید دارند — سیستم‌های نقاله که باید تحت بار کامل شروع به کار کنند، بالابرها، اکسترودرها، یا هر کاربردی که موتور ممکن است برای چند ثانیه در هر بار نیاز به فشار فراتر از رتبه حالت پایدار خود داشته باشد. درایو تا 3 ثانیه جریان نامی 200% و تا 57 ثانیه جریان 150% را تحمل می‌کند، قبل از اینکه محدودیت حرارتی فعال شود.

حالت اضافه بار کم (LO)همین سخت‌افزار را با توان 37 کیلووات رتبه‌بندی می‌کند. در اینجا تقاضاهای اضافه بار ملایم‌تر است — پمپ‌های سانتریفیوژ، فن‌ها و کمپرسورها به ندرت دچار پیک‌های گشتاور ناگهانی می‌شوند. با طراحی برای پروفایل اضافه بار ملایم‌تر، زیمنس به همین PM240 اجازه می‌دهد تا در این کاربردها به موتور بزرگ‌تری خدمت کند و استفاده بهتری از سخت‌افزار موجود شما داشته باشد.

این تمایز در زمان انتخاب موتور اهمیت دارد، نه در زمان نصب. هر دو حالت روی سخت‌افزار یکسان اجرا می‌شوند.

چاپر ترمز یکپارچه — چرا وجود دارد

درایوهای فرکانس متغیر استاندارد انرژی احیا شده (از بارهای در حال کاهش سرعت) را به باس DC باز می‌گردانند. بدون جایی برای رفتن آن انرژی، ولتاژ باس DC بالا می‌رود تا زمانی که درایو خطا کند. PM240 این مشکل را با یک مدار چاپر ترمز روی برد حل می‌کند، که انرژی اضافی را به یک مقاومت ترمز خارجی (جداگانه فروخته می‌شود، متناسب با کاربرد) هدایت می‌کند.

این امر PM240 را برای کاربردهایی با موارد زیر مناسب می‌سازد:

• چرخه‌های کاهش سرعت مکرر یا سریع
• بارهای اینرسی بالا (چرخ‌های پرواز بزرگ، سانتریفیوژها، سیستم‌های سیم‌پیچی/باز کردن سیم‌پیچ)
• بارهای عمودی یا سیستم‌های بالابر که در آن بار می‌تواند موتور را به عنوان ژنراتور هدایت کند

اگر برنامه شما در جهت حالت پایدار بدون تقاضای قابل توجه ترمز احیا شده اجرا می‌شود، چاپر به سادگی غیرفعال می‌ماند — نصب آن هیچ ضرری ندارد.

آنچه PM240 شامل نمی‌شود

قبل از سفارش، توجه داشته باشید که چه مواردی با 6SL3224-0BE33-0UA0 عرضه می‌شوند:

• بدون واحد کنترل.PM240 برای عملکرد به یک واحد کنترل سازگار (مانند CU240E-2، CU230P-2، یا سایر موارد در خط تولید G120) نیاز دارد. واحد کنترل صحیح به پروتکل فیلدباس، الزامات ایمنی و نیازهای I/O شما بستگی دارد.
• بدون صفحه عامل پایه (BOP).تنظیم پارامتر محلی نیاز به یک BOP-2 اختیاری یا اتصال به یک ابزار راه‌اندازی مانند STARTER یا Startdrive دارد.
• بدون فیلتر خط EMC.پسوند "0UA0" در شماره قطعه نشان‌دهنده یک واحد بدون فیلتر است. اگر نصب شما نیاز به انطباق با محدودیت‌های دسته C2 یا C3 EMC دارد، باید یک فیلتر خط خارجی اضافه شود یا باید به جای آن از نسخه فیلتر شده (پسوند "0AA0") استفاده شود.

کاربردهای معمول

6SL3224-0BE33-0UA0 در طیف گسترده‌ای از محیط‌های اتوماسیون فرآیند و کارخانه یافت می‌شود:

• سیستم‌های پمپ و فن (در حالت LO برای حداکثر رتبه موتور کار می‌کنند)
• خطوط نقاله و جابجایی مواد (با استفاده از حالت HO برای شروع بار وابسته به بار)
• کمپرسورها و میکسرها
• محورهای کمکی ماشین ابزار
• ماشین‌آلات بسته‌بندی
• واحدهای هوارسانی HVAC در ساختمان‌های تجاری یا صنعتی بزرگتر

محدوده توان 30/37 کیلووات آن اندازه‌های موتور را پوشش می‌دهد که در مرز بین درایوهای سرعت متغیر کوچکتر و سیستم‌های درایو بزرگتر نصب شده در کابینت قرار دارند — این امر G120 را به یک انتخاب عملی در جایی که فضای پنل و انعطاف‌پذیری نصب مهم است، تبدیل می‌کند.

سوالات متداول

س1: آیا این ماژول قدرت با تمام واحدهای کنترل SINAMICS G120 کار می‌کند؟

بیشتر واحدهای کنترل G120 از خانواده‌های CU230P-2 و CU240E-2 مستقیماً به PM240 متصل می‌شوند. با این حال، هر ترکیب CU-PM معتبر نیست — زیمنس ماتریس سازگاری را در دستیار نصب سیستم G120 (موجود در پورتال پشتیبانی آنلاین صنعت زیمنس) منتشر می‌کند که تأیید می‌کند کدام ترکیبات تأیید شده‌اند. اگر در حال جایگزینی درایوی هستید که قبلاً کار می‌کرده است، شماره قطعه CU را از نصب موجود مطابقت دهید تا اینکه فرض کنید هر CU با این PM240 کار خواهد کرد.

س2: تفاوت بین 6SL3224-0BE33-0UA0 (بدون فیلتر) و 6SL3224-0BE33-0AA0 (فیلتر شده) چیست؟

سخت‌افزار داخلی هر دو واحد اساساً یکسان است — همان اندازه فریم، همان رتبه توان، همان چاپر ترمز. نسخه فیلتر شده (0AA0) یک فیلتر خط EMC کلاس A یکپارچه را اضافه می‌کند، که آن را از نظر فیزیکی بلندتر (635 میلی‌متر در مقابل 497 میلی‌متر) می‌کند و برای نصب‌هایی که در آن‌ها انتشار الکترومغناطیسی هدایت شده باید الزامات دسته C2 استاندارد EN 61800-3 را برآورده کند، مناسب‌تر است. نسخه بدون فیلتر 0UA0 در مواردی که فیلتر خارجی از قبل در پنل وجود دارد، جایی که درایو به یک منبع صنعتی معاف از الزامات سختگیرانه EMC متصل است، یا جایی که ردپای کوچکتر اولویت دارد، مشخص شده است.

س3: آیا این درایو می‌تواند روی منبع تغذیه 480 ولت، همانطور که در عنوان محصول مشخص شده است، استفاده شود؟

بله. محدوده ورودی نامی 380 تا 480 ولت 3AC (±10%) به این معنی است که درایو برای کارکرد صحیح در هر ولتاژ تغذیه نامی بین 380 ولت و 480 ولت طراحی شده است. منبع تغذیه 480 ولت در این محدوده قرار می‌گیرد. تلرانس ±10% به این معنی است که درایو ولتاژهای گذرا تا حدود 528 ولت را بدون خطا تحمل می‌کند — مفید در سیستم‌های تغذیه که در آن‌ها تنظیم ولتاژ ناقص است.

س4: آیا 6SL3224-0BE33-0UA0 هنوز در حال تولید است؟

این شماره قطعه خاص توسط برخی از توزیع‌کنندگان به عنوان منسوخ یا انتقالی فهرست شده است. زیمنس به طور فعال پلتفرم G120 را توسعه می‌دهد و پیکربندی‌های جانشین ممکن است شماره قطعات به‌روز شده‌ای را حمل کنند که بازتاب‌دهنده اصلاحات سخت‌افزاری اصلاح شده باشد. برای پروژه‌های جاری، توصیه می‌شود در دسترس بودن فعلی را تأیید کرده و بررسی کنید که آیا شماره قطعه جایگزین مستقیم اعمال می‌شود یا خیر. واحدهای بازسازی شده و تعویضی از تامین‌کنندگان معتبر اتوماسیون صنعتی گزینه‌ای عملی برای کاربردهای نگهداری باقی می‌مانند.

س5: چه مقاومت ترمز باید با این ماژول جفت شود؟

مقاومت ترمز مناسب به توان ترمز مورد نیاز برنامه شما بستگی دارد — به طور خاص توان ترمز پیک، چرخه کاری رویدادهای ترمز، و کل انرژی که باید در هر چرخه دفع شود. زیمنس راهنمایی اندازه‌گیری مقاومت را در دستیار نصب سخت‌افزار SINAMICS G120 (شماره سند 6SL3097-4AL00-0BP3 یا معادل آن برای نسخه سفت‌افزار شما) منتشر می‌کند. به عنوان نقطه شروع، مقاومت باید برای توان پیک چاپر PM240 رتبه‌بندی شده و از نظر حرارتی برای نرخ تکرار چرخه‌های کاهش سرعت شما اندازه‌گیری شود. کم‌اندازه کردن مقاومت یک خطای رایج در راه‌اندازی است که منجر به خاموشی حرارتی زودرس می‌شود.

توجه: ماژول قدرت 6SL3224-0BE33-0UA0 بدون واحد کنترل یا صفحه عامل عرضه می‌شود. عملکرد کامل سیستم نیاز به یک واحد کنترل سازگار SINAMICS G120 دارد که جداگانه سفارش داده می‌شود. همیشه مشخصات را قبل از نصب با برگه داده محصول زیمنس تأیید کنید.
