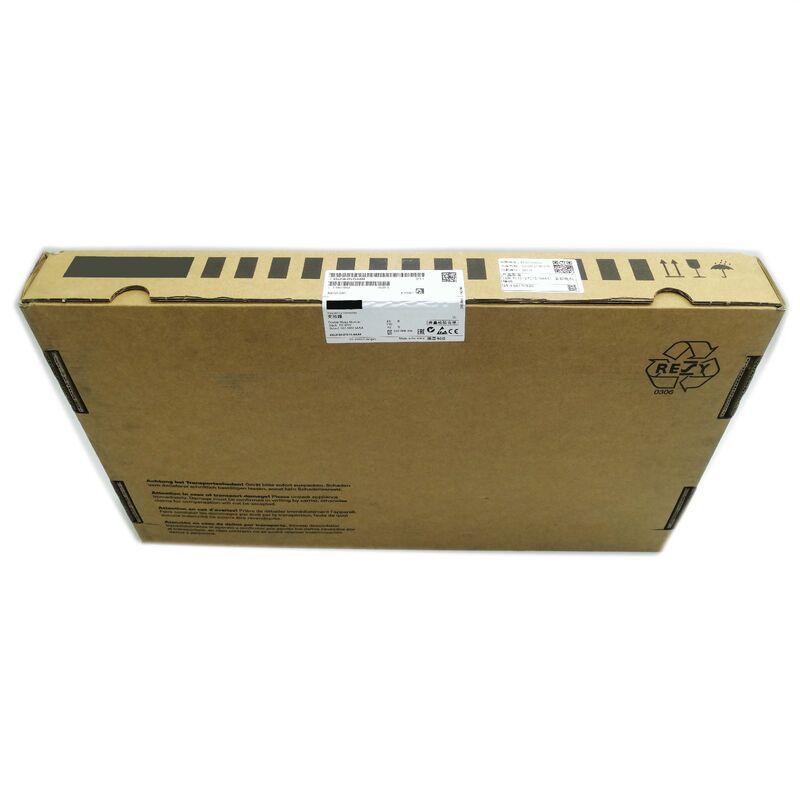

ماژول راننده سروکنترلر حلقه بسته سفارشی 6SL3120-2TE15-0AA4
  • ماژول راننده سروکنترلر حلقه بسته سفارشی 6SL3120-2TE15-0AA4
  • ماژول راننده سروکنترلر حلقه بسته سفارشی 6SL3120-2TE15-0AA4

ماژول راننده سروکنترلر حلقه بسته سفارشی 6SL3120-2TE15-0AA4

محل منبع آلمان
نام تجاری SIMENS
گواهی CE ROHS
شماره مدل 6SL3120-2TE15-0AA4
جزئیات محصول
وضعیت:
مهر و موم کارخانه جدید (NFS)
شماره مورد:
6SL3120-2TE15-0AA4
تولیدی:
SIMENS
مبدا:
آلمان
برجسته کردن:

کنترل کننده سرو با حلقه بسته سفارشی,6SL3120 کنترل کننده سرو حلقه بسته,سیمنز 6sl3120 2te15 0aa4

,

6SL3120 closed loop servo controller

,

siemens 6sl3120 2te15 0aa4

شرایط پرداخت و ارسال
مقدار حداقل تعداد سفارش
1 عدد
جزئیات بسته بندی
بسته بندی اصلی
زمان تحویل
0-3 روز
شرایط پرداخت
T/T، پی پال، وسترن یونیون
قابلیت ارائه
100 عدد در روز
توضیحات محصول
ماژول موتور دوگانه زیمنس 6SL3120-2TE15-0AA4 SINAMICS S120
قالب کتابی | 2 * 5 آمپر | ورودی 600 ولت DC | خروجی 400 ولت 3 فاز AC | Drive-CLiQ | ایمنی یکپارچه توسعه یافته | IP20
دو محور، یک بدنه فشرده
ماژول موتور دوگانه کتابی SINAMICS S120 زیمنس 6SL3120-2TE15-0AA4 با خروجی 2 * 5 آمپر، دو محور مستقل را از یک بدنه فشرده تغذیه می‌کند. این ماژول از لینک DC مشترک که توسط ماژول خط بالادستی نگهداری می‌شود، تغذیه می‌کند، از طریق Drive-CLiQ با واحد کنترل ارتباط برقرار می‌کند و قابلیت کامل ایمنی یکپارچه توسعه یافته را به صورت استاندارد در هر دو کانال شامل می‌شود.
مشخصات فنی
شماره قطعه 6SL3120-2TE15-0AA4
سری SINAMICS S120
نوع ماژول ماژول موتور دوگانه (اینورتر 2 محوره)
قالب فریم کتابی
ولتاژ ورودی لینک DC 600 ولت DC
ولتاژ خروجی 400 ولت، 3 فاز AC
جریان خروجی نامی (هر محور) 5 آمپر
جریان بار پایه (هر محور) 4.3 آمپر
جریان لینک DC 6 آمپر
محدوده فرکانس خروجی 0 تا 650 هرتز
قابلیت اضافه بار 150% برای 60 ثانیه / 200% برای 3 ثانیه
روش خنک کننده خنک کننده هوای داخلی
رابط ارتباطی Drive-CLiQ
توابع ایمنی ایمنی یکپارچه توسعه یافته (STO, SS1, SLS, SBC)
درجه حفاظت IP20
دمای عملیاتی 0 درجه سانتیگراد تا +40 درجه سانتیگراد (امکان کاهش توان تا +50 درجه سانتیگراد وجود دارد)
اتصالات موتور 2 * کانکتور پلاگین
اتصال باس DC 2 * باس‌بار لینک DC یکپارچه
باس 24 ولت DC باس‌بار 24 ولت DC یکپارچه
ورودی‌های توقف ایمن 2 (یکی برای هر کانال)
کنترل ترمز موتور ایمن 2 (یکی برای هر کانال)
کشور سازنده آلمان
ویژگی‌های کلیدی
  • طراحی فشرده دو محوره باعث صرفه‌جویی در فضای کابینت و کاهش تعداد قطعات می‌شود
  • قابلیت اضافه بار 150%/200% نیازهای شتاب پیک را برآورده می‌کند
  • محدوده فرکانس خروجی 0 تا 650 هرتز از موتورهای پرسرعت و با قطب بالا پشتیبانی می‌کند
  • توابع ایمنی مستقل برای هر محور (STO, SS1, SLS, SBC)
  • رابط Drive-CLiQ برای شناسایی و پیکربندی خودکار ماژول
  • خنک کننده هوای داخلی نیاز به سیستم‌های خنک کننده خارجی را از بین می‌برد
سوالات متداول
توان نامی که با جریان خروجی 5 آمپر در هر کانال مطابقت دارد چیست؟
در خروجی 400 ولت 3 فاز و جریان نامی 5 آمپر، هر کانال تقریباً 2.7 کیلووات توان خروجی پیوسته را ارائه می‌دهد که برای موتورهای سروو و موتورهای ناهمزمان فشرده در محدوده زیر 3 کیلووات مناسب است.
آیا دو کانال موتور می‌توانند کاملاً مستقل عمل کنند، از جمله رویدادهای ایمنی مستقل؟
بله. هر کانال ورودی توقف ایمن و خروجی کنترل ترمز موتور ایمن مخصوص به خود را دارد که امکان خاموش شدن‌های ایمن مستقل را بدون تأثیر بر کانال دیگر فراهم می‌کند.
تفاوت بین 6SL3120-2TE15-0AA4 و 6SL3120-2TE15-0AD0 چیست؟
هر دو ماژول موتور دوگانه کتابی SINAMICS S120 با توان 2 * 5 آمپر هستند. AA4 نوع کتابی استاندارد فعلی است، در حالی که AD0 نوع کتابی D با پروفیل باریک‌تر برای نصب در کابینت‌های تنگ است.
آیا این ماژول به خنک کننده خارجی یا کانال خنک کننده نیاز دارد؟
خیر. این ماژول دارای خنک کننده هوای کاملاً داخلی با فن یکپارچه است. نیازی به دمنده خارجی، مبدل حرارتی یا اتصال کانال خنک کننده نیست.
کدام انواع واحد کنترل با این ماژول سازگار هستند؟
سازگار با هر واحد کنترل سازگار با SINAMICS S120 که از ماژول‌های موتور کتابی از طریق Drive-CLiQ پشتیبانی می‌کند، از جمله CU320-2، CU310-2، SIMOTION D و واحدهای کنترل CNC یکپارچه SINUMERIK.
