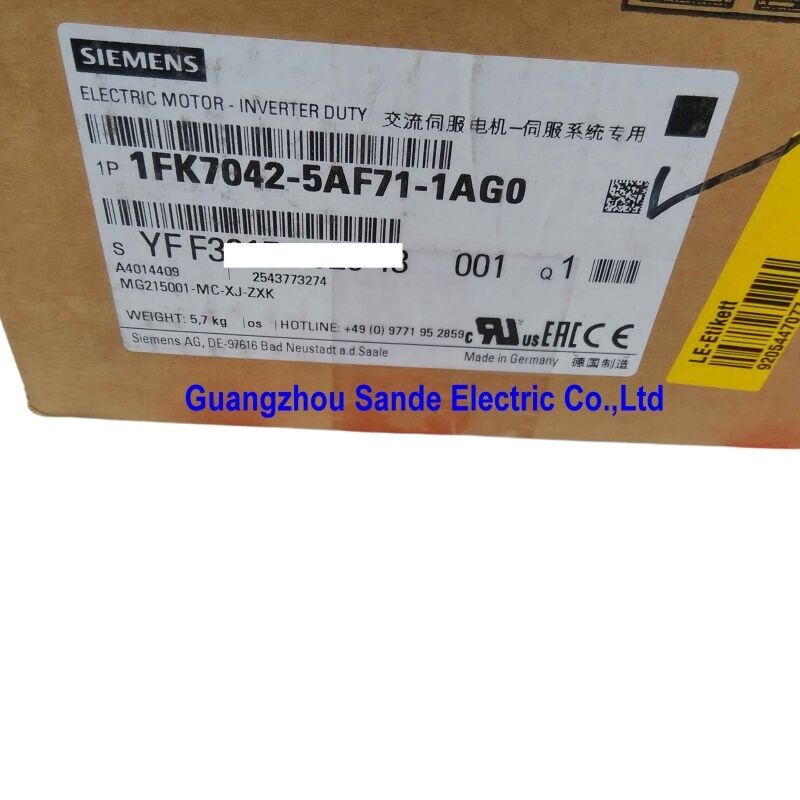

سیموتیک S AC سرو موتور هم زمان 1FK7042-5AF71-1AG0

1FK7042-5AF71-1AG0∙ SIMOTICS S 1FK7 موتور کمکارت سرو 3Nm / 0.82kW / 3000RPM / 1.95A / IM B5 / SIN / COS 2048P / R / IP64 / شفت ساده

1FK7 کامپکت یک موتور سرو طراحی شده برای ماشین های محدود شده فضایی

سری 1FK7 Compact بین استاندارد 1FK7 و خانواده های 1FT7 با عملکرد بالا قرار دارد. کمکت به معنای طول کلی کوتاه تر است. برای فریم ارتفاع میله 48 میلی متر (1FK7042) ،این محدودیت فیزیکی در ماشین آلات و سیستم های دستی که فاصله محورها محدود است و عمق نصب موتور محدود است، اهمیت دارد..

تمام عملکرد سرو حفظ می شود: مغناطیس دائمی ساخت همزمان، تحویل بدون مشکل گشتاور در سراسر محدوده سرعت،و پاسخ پویا قابل پیش بینی که یک موتور مرحله ای یا محرک القایی نمی تواند مطابقت داشته باشدبدن کوتاه تر یک تعادل با قابلیت تورم اوج کمی پایین تر در مقایسه با طول استاندارد 1FK7 در همان اندازه قاب است.

1FK7042-5AF71-1AG0 3Nm را در کلاس دمای 100K نامگذاری شده ارائه می دهد و در طول چرخه کار بدون نگرانی در مورد کاهش حرارتی تحت بار مداوم است.

مشخصات کلیدی

رمزگذاری افزایشی SIN/COS ️ بازخورد سینوزویال آنالوگ

1FK7042-5AF71-1AG0 دارای یک کدگر SIN / COS افزایشی است (1Vpp ، 2048 پالس در هر چرخش). کدگرهای SIN / COS سیگنال های آنالوگ سینوساید را به جای قطار پالس دیجیتال انتقال می دهند.درایو دو امواج سینوس تغییر فاز را دریافت می کند و موقعیت شاخه را با مداخله سیگنال .

با ۲۰۴۸ دوره فیزیکی در هر چرخش و مداخله در سمت درایو که به طور معمول ۲۵۶ × یا بیشتر را اضافه می کند، وضوح موقعیت موثر چند صد هزار شمارش در هر چرخش است.برای موقعیت بندی دقیق، عملکرد کم سرعت صاف و کاهش ریزش چرخش دقیق، بازخورد SIN / COS عملکرد تمیز تری نسبت به رمزگذاری های دیجیتال معادل نبض تولید می کند.

نام "-1AG0" در شماره قطعه این نوع رمزگذاری کننده را تایید می کند.تعویض یا تعمیر 1FK7042-5AF71-1AG0 باید از یک موتور با همان نوع کدگذاری I-2048 برای حفظ سازگاری درایو بدون پیکربندی مجدد رابط کدگذاری استفاده کند..

سناریوهای کاربرد

محور تغذیه ابزار ماشین:محرک محور X یا Y یک مرکز ماشینکاری از 1FK7042-5AF71-1AG0 بر روی پیچ توپ استفاده می کند. چرخش 3Nm در 3000RPM نیازهای معمولی محور تغذیه را در مراکز ماشینکاری کوچک تا متوسط پوشش می دهد.خنک سازی طبیعی برای پروفایل های تغذیه متناوب کافی است.

محور سرو دستگاه بسته بندی:فیلم درایو یا محور شاخص بر روی یک ماشین افقی فرم پر کردن مهر و موم. طول موتور فشرده در ظرف ماشین فشرده قرار می گیرد.کدگر SIN / COS بازخورد صاف برای پروفایل های کام کنترل شده موقعیت را فراهم می کند.

جایگزینی در سیستم محرک SIMOTICS موجود:يک دستگاه نصب شده 1FK7042-5AF71-1AG0 خراب شده استبدون تغییر پارامترهای درایو، نوع کدگذاری و کدگذاری ️ همان شماره قطعات، عملکرد و رابط کدگذاری را تضمین می کند.

سوالات عمومی

سوال1: کدام سرو درایورها با 1FK7042-5AF71-1AG0 سازگار هستند؟

سری 1FK7 Compact با رمزگذاری SIN / COS (I-2048) برای استفاده با درایوهای سرو SINAMICS S120 که از ورودی رمزگذاری SIN / COS پشتیبانی می کنند طراحی شده است.انتخاب ماژول محرک خاص به جریان محوری مورد نیاز بستگی دارد، ولتاژ لینک DC و اینکه آیا از یک ماژول قدرت تک محوری یا چند محوری استفاده می شود. رابط رمزگذاری کننده درایو باید برای پروتکل SIN/COS 1Vpp در 2048 پالس / rev پیکربندی شود.

س2: آیا عدم وجود یک ترمز نگهدارنده بر ایمنی برای محورهای عمودی تأثیر می گذارد؟

بله. یک موتور بدون ترمز نگهدارنده نمی تواند به طور مکانیکی بار عمودی را در هنگام خاموش کردن محرک نگه دارد. برای محورهای عمودی (محور z در مراکز ماشینکاری، سیستم های بلند)یک ترمز نگهدارنده برای جلوگیری از حرکت به سمت پایین تحت فشار گرانش در صورت از دست دادن قدرت مورد نیاز است.. پیکربندی "-1AG0" دارای ترمز نیست. اگر کاربرد نیاز به نگه داشتن بار محور عمودی داشته باشد، یک نوع مجهز به ترمز (پایوند متفاوت) باید مشخص شود.

سوال 3: درجه محافظت IP64 چه چیزی را پوشش می دهد؟

IP6X به این معنی است که موتور ضد گرد و غبار است. در هر شرایطی، هیچ گرد و غبار وارد نمی شود. IPX4 به این معنی است که موتور در برابر آب از هر جهت محافظت می شود.IP64 ماشین آلات را در محیط های تولید معمولی با اسپری مایع خنک کننده پوشش می دهد، گرد و غبار و گرد و غبار. آن را پوشش نمی دهد فشار بالا شستشوی (IP65 و بالاتر) یا غوطه ور شدن مداوم.

سوال 4: درجه حرارت 100K برای درجه بندی 3Nm چیست؟

مرجع "100K" به این معنی است که گشتاور نامی موتور 3Nm ارزش افزایش دمای 100 کلوین بالاتر از دمای محیط است.در دمای پیچ و تاب حدود 125°C با فرض 25°C محیط. این درجه حرارت درجه حرارت مستمر است. تورم اوج کوتاه مدت بالاتر خواهد بود. کار در چرخه های کار کمتر یا با خنک سازی فعال باعث می شود تورم پایدار بالاتر باشد.مقدار 3Nm محافظه کار است، مشخصات کار مستمر

Q5: آیا نوع عمود ساده با اتصال هایی که نیاز به یک راه کلیدی دارند سازگار است؟

یک شاخه ساده (بدون کلید، بدون تخت) نیاز به کوپلر یا پیین های طراحی شده برای کلیمپ صاف شاخه دارد. کوپلر های اصطکاک، کوپلر های شاخه هیدرولیک یا پیین های فشار.اتصال های طراحی شده برای شاخه های کلیدی نمی توانند به طور مستقیم استفاده شوند. اگر برنامه نیاز به یک شاخه کلیدی داشته باشد ، باید یک پسوند پیکربندی ترتیب متفاوت مشخص شود. قبل از نصب نوع شاخه و سازگاری طراحی اتصال را تأیید کنید.
