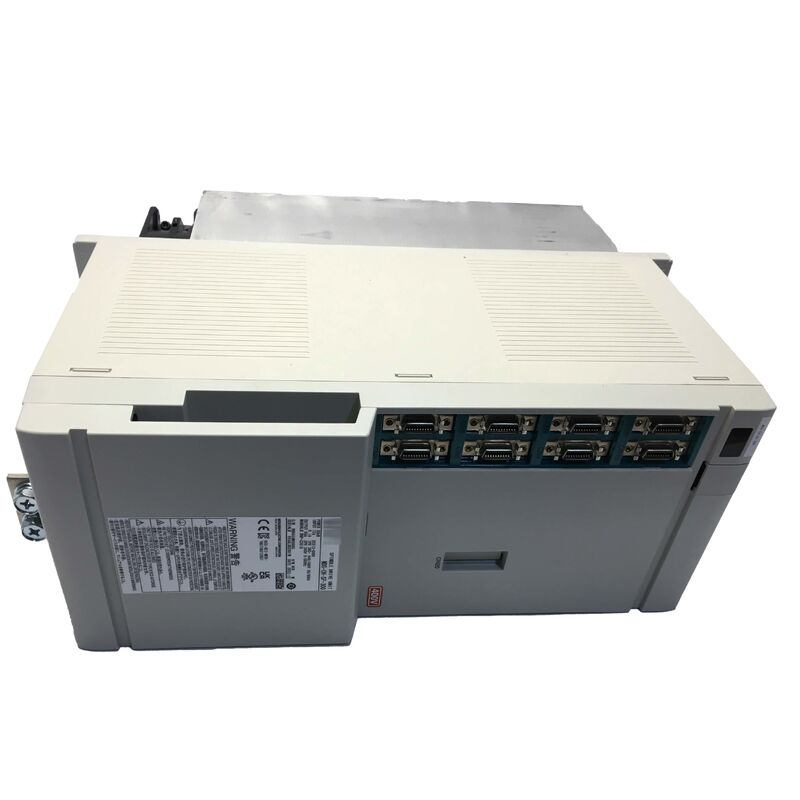

MDS-CH-SP-300 واحد محرک جدید مهر شده Mitsubishi MDSCHSP300
  • MDS-CH-SP-300 واحد محرک جدید مهر شده Mitsubishi MDSCHSP300
  • MDS-CH-SP-300 واحد محرک جدید مهر شده Mitsubishi MDSCHSP300
  • MDS-CH-SP-300 واحد محرک جدید مهر شده Mitsubishi MDSCHSP300
  • MDS-CH-SP-300 واحد محرک جدید مهر شده Mitsubishi MDSCHSP300
MDS-CH-SP-300 واحد محرک جدید مهر شده Mitsubishi MDSCHSP300

MDS-CH-SP-300 واحد محرک جدید مهر شده Mitsubishi MDSCHSP300

محل منبع ژاپن
نام تجاری Mitsubishi
گواهی CE RoHS
شماره مدل MDS-CH-SP-300
جزئیات محصول
نام تجاری:
میتسوبیشی
مدل:
MDS-CH-SP-300
نوع محصول:
واحد درایو اسپیندل
سری:
MDS-CH-SP
ظرفیت رتبه بندی شده:
30 کیلو وات
ولتاژ ورودی:
کلاس 400 ولت
برنامه:
کنترل موتور اسپیندل CNC
روش کنترل:
کنترل PWM
گارانتی:
یک سال
شرایط پرداخت و ارسال
مقدار حداقل تعداد سفارش
1
قیمت
USD 4600-4900 / piece
جزئیات بسته بندی
بسته بندی اصلی
زمان تحویل
2 روز
شرایط پرداخت
L/C، D/A، D/P، T/T، وسترن یونیون
قابلیت ارائه
100 عدد در روز
توضیحات محصول
MDS-CH-SP-300 واحد سروو درایو میتسوبیشی جدید مهر و موم شده MDSCHSP300
MDS-CH-SP-300 | واحد اسپیندل درایو میتسوبیشی MDS-CH
کنترل اسپیندل ماشین ابزار 30 کیلووات / 200-230 ولت 3 فاز / CNC
اسپیندل درایو 30 کیلوواتی – برای اسپیندل های CNC پرقدرت
MDS-CH-SP-300 30 کیلووات قدرت درایو اسپیندل را ارائه می دهد و آن را در بالاترین حد محدوده درایو اسپیندل MDS-CH قرار می دهد. یک درجه بندی اسپیندل 30 کیلووات خدمت می کند:
  • مراکز ماشینکاری CNC متوسط ​​تا بزرگ:مراکز ماشینکاری افقی و عمودی با دوک های قدرتمند برای فرزکاری سنگین، حفاری و حفاری در فولاد، چدن و ​​آلیاژهای سخت.
  • ماشین های سنگ زنی CNC:عملیات سنگ زنی دقیق که به سرعت اسپیندل بالا با تحویل توان پایدار نیاز دارد.
  • مراکز تراش چند کاره:دوک های اصلی پرقدرت در مراکز بزرگ تراشکاری CNC و چرخش آسیاب که قادر به برش های سنگین تراشکاری با سرعت حذف مواد بالا هستند.
در 30 کیلووات، MDS-CH-SP-300 می‌تواند عملیات برش با گشتاور بالا را در طیف وسیعی از سرعت اسپیندل حفظ کند - از زبر کردن سنگین با گشتاور بالا با سرعت پایین تا برش پایانی با سرعت بالا.
مشخصات کلیدی
پارامتر ارزش
خروجی رتبه بندی شده 30 کیلو وات
تامین ورودی 200-230 ولت AC 3 فاز
سری MDS-CH
تایپ کنید اسپیندل درایو (SP)
برنامه دوک ماشین ابزار CNC
درایو اسپیندل MDS-CH - عملکردها
MDS-CH-SP-300 تمام عملکردهای کنترل اسپیندل مورد نیاز دستگاه CNC را انجام می دهد:
  • کنترل سرعت متغیر:دستورات سرعت را از CNC میتسوبیشی دریافت می کند و سرعت موتور اسپیندل را دقیقاً در محدوده برنامه ریزی شده تنظیم می کند - از سرعت نزدیک به صفر تا حداکثر.
  • جهت اسپیندل (محور C):دوک را در یک موقعیت زاویه ای دقیق برای عملیات تغییر ابزار قرار می دهد و کانتور کردن محور Cs را در جایی که چرخش دوک با حرکت محور خطی برای پروفیل های ماشینکاری پیچیده هماهنگ می کند، امکان پذیر می کند.
  • همگام سازی ضربه محکم:چرخش دوک را با تغذیه محور Z در حین ضربه زدن صلب همگام می کند - از گام دقیق رزوه بدون نگهدارنده شیر شناور اطمینان می دهد.
  • ترمز احیا کننده:در طول کاهش سرعت، موتور اسپیندل انرژی را به گذرگاه DC مشترک سیستم MDS-CH برمی‌گرداند. این انرژی بازسازی شده تقاضای توان خالص در ماژول منبع تغذیه را کاهش می دهد و گرمای پراکنده شده در سیستم درایو را کاهش می دهد.
سناریوهای کاربردی
  • تعویض درایو اسپیندل مرکز ماشینکاری:اسپیندل مرکز ماشینکاری CNC میتسوبیشی خطاهای درایو ایجاد می کند - اسپیندل نمی تواند به سرعت های برنامه ریزی شده برسد یا با هشدارهای جریان اضافه حرکت می کند. پس از تأیید موتور اسپیندل، MDS-CH-SP-300 به عنوان عیب درایو شناسایی می شود. تعویض، قابلیت کامل درایو اسپیندل 30 کیلوواتی را بازیابی می کند.
  • خطای جهت گیری اسپیندل:یک ماشین ابزار CNC باعث خرابی جهت گیری دوک می شود - اسپیندل در زاویه صحیح برای تغییر ابزار متوقف نمی شود. MDS-CH-SP-300 به عنوان خطای کنترل جهت شناسایی شده است. تعویض، عملیات تعویض ابزار قابل اعتماد را بازیابی می کند.
سوالات متداول
Q1: تفاوت بین MDS-CH-SP-300 و سری MDS-CH-V در یک سیستم درایو چیست؟
MDS-CH-SP-300 یک درایو اسپیندل است - موتور اسپیندل را کنترل می کند که قدرت برش را فراهم می کند و در درجه اول در حالت سرعت با قابلیت جهت گیری کار می کند. سری MDS-CH-V (مانند MDS-CH-V2-3535) درایوهای سروو هستند - آنها محورهای تغذیه را در حالت کنترل موقعیت حلقه بسته کنترل می کنند. هر دو از ماژول منبع تغذیه گذرگاه DC MDS-CH یکسانی دارند، اما عملکردهای دستگاه اساساً متفاوتی را انجام می دهند.
Q2: آیا MDS-CH-SP-300 از عملکرد محور Cs (دوک کانتورینگ) پشتیبانی می کند؟
بله سری MDS-CH-SP از کانتورینگ محور Cs پشتیبانی می کند - جایی که دوک به عنوان یک محور چرخشی کاملا درون یابی کنترل می شود که با محورهای خطی CNC برای پروفیل های پیچیده ماشین هماهنگ می شود. این نیاز به یک رمزگذار اسپیندل با وضوح بالا (معمولا یک میتسوبیشی OSA یا کدگذار موقعیت معادل) متصل به درایو، و گزینه نرم افزار محور Cs مناسب در CNC فعال است.
Q3: کدام آلارم‌های اسپیندل نقص MDS-CH-SP-300 را نشان می‌دهند؟
میتسوبیشی CNC کدهای آلارم دوک را نمایش می دهد که دسته عیب را مشخص می کند. آلارم های سطح کنترل (خطاهای ارتباطی، خطاهای پارامتر) به مدار کنترل درایو اشاره می کنند. آلارم های مرحله برق (جریان اضافه، اضافه ولتاژ، خطای IGBT) به الکترونیک قدرت درایو اشاره می کنند. صفحه نمایش عیب یاب خود درایو (در صورت مجهز بودن) جزئیات بیشتری را نشان می دهد. قبل از محکوم کردن واحد درایو، موتور اسپیندل و رمزگذار را ایزوله کنید.
Q4: آیا جایگزینی MDS-CH-SP-300 نیاز به وارد کردن مجدد پارامتر اسپیندل دارد؟
پارامترهای اسپیندل در حافظه پارامتر میتسوبیشی CNC وجود دارد - نه در واحد درایو. تعویض درایو تأثیری بر پارامترهای اسپیندل CNC ذخیره شده ندارد. پس از نصب جایگزین، CNC مجدداً پارامترهای اسپیندل را در هنگام روشن شدن اولیه بارگیری می کند. قبل از بازگشت به تولید، پاسخ صحیح سرعت اسپیندل و دقت جهت گیری را بررسی کنید.
MDS-CH-SP-300 Mitsubishi Spindle Drive Unit
