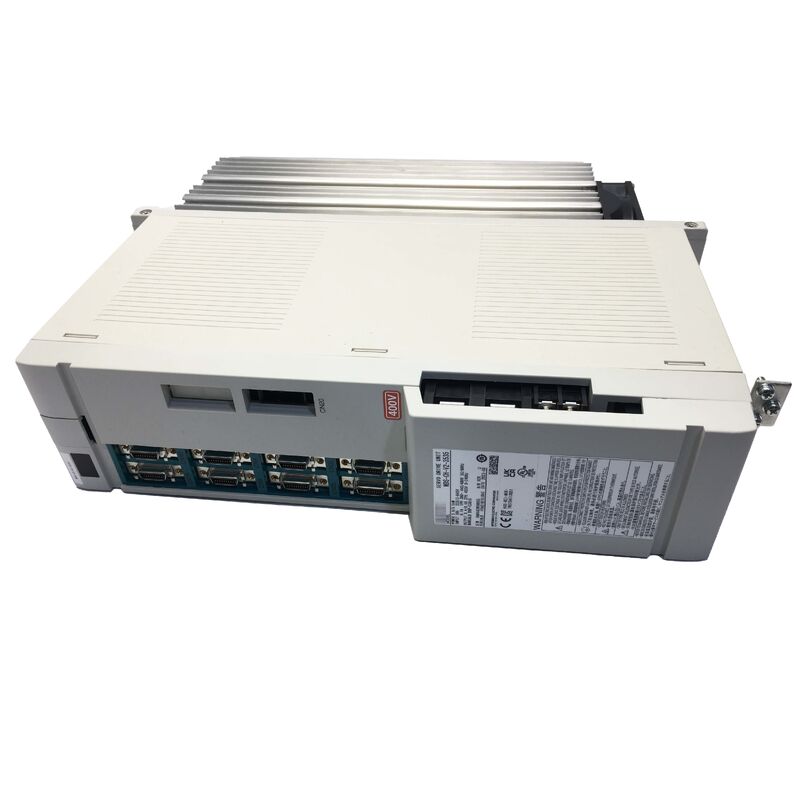

MDS-CH-V2-3535 میتسوبیشی جدید واحد سروو درایو کارخانه مهر و موم شده MDSCHV23535

MDS-CH-V2-3535 ♪ ♪ Mitsubishi MDS-CH دو محور سرو درایو ∙ 3.5kW + 3.5kW / دو محور / 400V / CNC ابزار ماشین

MDS-CH معماری ترکیبی هیبریدی Mitsubishi

The MDS-CH series is Mitsubishi Electric's Combined Hybrid drive platform — a compact drive architecture where multiple servo axis channels are integrated into a single drive unit sharing a common power supply busنام "CH" نشان دهنده طراحی ترکیبی هیبریدی است: PCB های تقویت کننده servo جداگانه برای هر کانال محور در یک محفظه محرک فیزیکی.

MDS-CH-V2-3535 دو کانال محور سرو مستقل را فراهم می کند که هر کدام 3.5kW در یک واحد واحد دارند. "V2" این دستگاه را به عنوان تقویت کننده سرو نسل دوم در سری MDS-CH تعیین می کند.

مشخصات کلیدی

MDS-CH در سیستم محرک CNC Mitsubishi

سری MDS-CH در معماری سیستم محرک میتسوبیشی ادغام می شود:

ماژول تغذیه (MDS-CH-CV):تبدیل شبکه AC به اتوبوس مشترک DC که تمام MDS-CH servo و spindle در سیستم را تامین می کند.

درایو های سرو (MDS-CH-V):واحد های اینورتر که موتورهای سرو را از اتوبوس مشترک DC کنترل می کنند. MDS-CH-V2-3535 یک محرک سرو دو کانال در این خانواده است.

درایو های اسپندلی (MDS-CH-SP):واحدهای اینورتر که موتورهای اسپندل را کنترل می کنند. MDS-CH-SP-300 (در زیر توصیف شده) محرک اسپندل در همان خانواده سیستم است.

MDS-CH-V2-3535 از طریق SSCNET (SSCNET) به CNC Mitsubishi متصل می شود.

سناریوهای کاربرد

تعویض دو محور مرکز ماشینکاری CNC:یک مرکز ماشینکاری سی ان سی میتسوبیشی در دو محور که توسط MDS-CH-V2-3535 مورد استفاده قرار می گیرند خرابی در سرو ایجاد می کند. تعویض کنترل سرو دو محور را برای هر دو محور تحت تاثیر قرار می دهد.

راه اندازی سیستم راننده CNC:یک ماشین آلات CNC جدید میتسوبیشی نصب شده است. MDS-CH-V2-3535 به عنوان دو محرک servo که به دو کانال محور ماشین خدمت می کند، راه اندازی می شود.

سوالات عمومی

سوال1: چگونه می توانم تشخیص دهم که کدام محورها توسط MDS-CH-V2-3535 در سیستم CNC من خدمت می شوند؟

اختصاص محور برای هر درایو MDS-CH با موقعیت درایو در زنجیره ارتباطی SSCNET و تنظیمات آدرس محور پیکربندی شده در پارامترهای Mitsubishi CNC تعیین می شود.چک جدول پارامتر اختصاص درایو CNC یا مستندات الکتریکی ابزار ماشین برای شناسایی محورهای فیزیکی مربوط به دو کانال در MDS-CH-V2-3535.

س2: آیا هر دو کانال MDS-CH-V2-3535 می توانند همزمان کار کنند؟

بله، هر دو کانال محور سرو به طور همزمان و مستقل کار می کنند، هرکدام با سرعت خود و حلقه های کنترل جریان در نرخ بروز رسانی سرو کار می کنند.اتوبوس مشترک DC هر دو کانال را همزمان تامین می کند، که حرکت چند محوری هماهنگ را مطابق با دستور مداخله CNC امکان پذیر می کند.

س3: اگر یک کانال محور خراب شود چه اتفاقی می افتد؟ آیا کانال دیگر همچنان کار می کند؟

این بستگی به نوع خطا دارد. اگر خطای کانال خاص باشد (به عنوان مثال، یک جریان بیش از حد موتور در یک محور) ، کانال دیگر ممکن است در حالی که کانال معیوب در حالت هشدار است، کار کند.اگر خطا بر اتوبوس قدرت مشترک یا ارتباطات SSCNET تأثیر بگذارد، هر دو کانال به طور همزمان تحت تاثیر قرار می گیرند. نمایشگاه هشدار CNC کانال معیوب و نوع خطا را شناسایی می کند.

سوال 4: آیا جایگزینی MDS-CH-V2-3535 نیاز به پشتیبان گیری پارامتر سرو دارد؟

پارامترهای سرو برای هر دو کانال محور در حافظه پارامتر های سی ان سی میتسوبیشی قرار دارند نه در واحد محرک. جایگزینی واحد محرک بر پارامترهای ذخیره شده سی ان سی تأثیر نمی گذارد.بعد از نصب قطعات جایگزین، CNC پارامترهای محور مربوطه را در طول توالی شروع کار به واحد محرک جدید بارگیری می کند.
