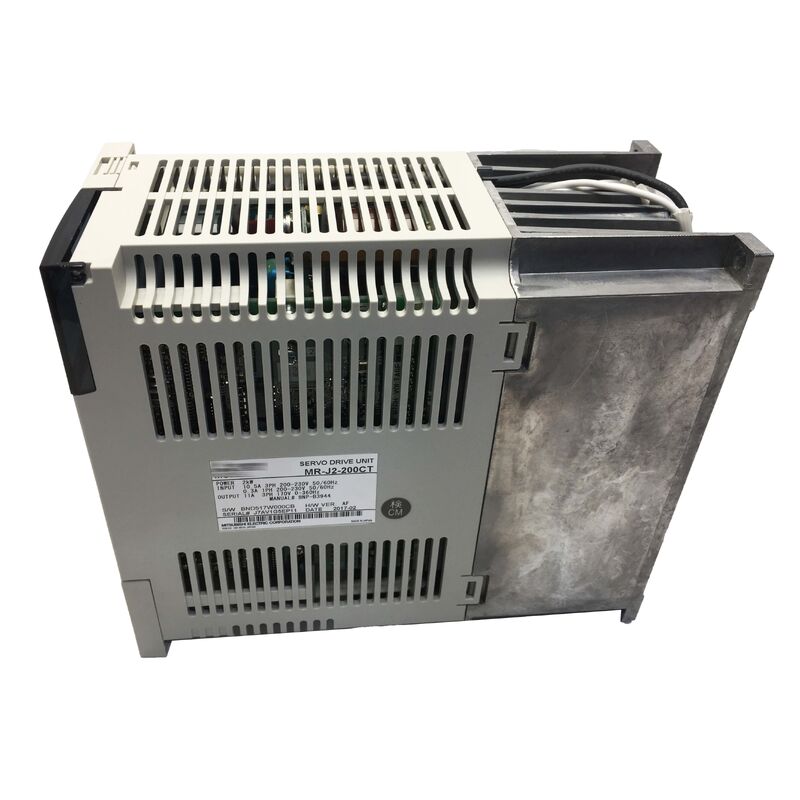

MR-J2-200CT ماژول تقویت کننده سرو AC MRJ2200CT اصلی جدید
خلاصه ی محصول
درMitsubishi MR-J2-200CTیک تقویت کننده سرو 2.0kW از سری MR-J2 Mitsubishi Electric است که با کنترل کننده موقعیت گذاری داخلی خود از مدل ورودی قطب پالس استاندارد MR-J2-200A متمایز می شود.این باعث می شود مدل CT یک راه حل کنترل حرکت واقعی برای طیف گسترده ای از وظایف اتوماسیون صنعتی باشد..
در حالی که تقویت کننده های استاندارد سرو به یک کنترل کننده خارجی (PLC، کنترل کننده حرکت یا CNC) برای تولید دستورات موقعیت نیاز دارند، MR-J2-200CT دارای منطق موقعیت خود است.می تونه تا 16 موقعیت هدف از قبل برنامه ریزی شده را در جدول نقطه داخلی تقویت کننده ذخیره کنه، سپس هر موقعیت را از طریق سیگنال های ورودی تماس از یک خروجی دیجیتال ساده PLC یا رله فعال می کند که نیاز به ژنراتورهای پالس یا برنامه ریزی حرکتی پیچیده را از بین می برد.
این معماری نشان دهنده مزیت تعریف سری MR-J2 CT در برنامه های اتوماسیون حساس به هزینه است. جداول شاخص سازی اختصاصی، محرک های چرخشی با موقعیت های متعدد،و سیستم های حمل و نقل که نیاز به نقاط توقف دقیق دارند، کاربردهای ایده آل هستند که در آن MR-J2-200CT نیاز به کنترل کننده های موقعیت خاص را از بین می برد..
مشخصات کلیدی
| تولید نامی |
2.0 کیلو وات |
| جریان نامی |
حدود 11.4A |
| عرضه ورودی |
۳ فاز 200-230VAC |
| محدوده ورودی |
170-253VAC |
| پاسخ فرکانس سرعت |
250 هرتز |
| موقعیت گذاری داخلی |
تا 16 امتیاز |
| ارتباطات |
RS-422 / RS-232C |
| ترمز پویا |
ساختگی |
| دمای کار |
0-55°C |
| وزن |
4.4 کیلوگرم |
| وضعیت |
تولید متوقف شد |
موقعیت گذاری داخلی ️ مزیت سری CT
توانایی موقعیت MR-J2-200CT از یک جدول نقطه ای که در حافظه غیر قابل تغییر تقویت کننده ذخیره شده است، کار می کند.هرکدام از 16 ورودی جدول نقطه ای موقعیت هدف را تعریف می کند (در پالس های رمزگذاری کننده یا واحدهای تعریف شده توسط کاربر)، سرعت حرکت و پارامترهای رمپ شتاب / کاهش سرعت.
در طول کار، کنترل کننده انتخاب می کند که کدام ورودی جدول نقطه ای را با فعال کردن ورودی های تماس از PLC یا پنل رله ماشین اجرا کند. تقویت کننده شماره نقطه ای انتخاب شده را می خواند،حرکت به موقعیت مربوطه را اجرا می کند، و تکمیل را از طریق یک تماس خروجی دیجیتال نشان می دهد.
برای کاربردهای تک محوری یا ماشین های ساده چند محوری که محورها به طور مستقل کار می کنند، موقعیت دهی داخلی MR-J2-200CT نیاز به کنترل کننده های حرکتی اختصاصی را به طور کامل از بین می برد.ایجاد یک سلسله مراتب سه سطح ساده: PLC → MR-J2-200CT → سرو موتور
پاسخ فرکانس سرعت 250 هرتز عملکرد در برنامه های کاربردی پویا
پاسخ فرکانس سرعت 250 هرتز از حلقه کنترل سرعت MR-J2-200CT توانایی تقویت کننده را برای ردیابی تغییرات سریع فرمان سرعت تعریف می کند.این مشخصات تعیین می کند که چگونه به شدت سرو می تواند اختلال بار را رد کند و مشخصات سرعت را بدون تجاوز یا بی ثباتی دنبال کند.
در پاسخ 250 هرتز، MR-J2-200CT می تواند اختلالات تورک بار را که سریعتر از حدود 4ms رخ می دهد رد کند و پاسخ مکانیکی سفت را در برنامه هایی با نیروهای برش فراهم می کند.مقاومت مواد، یا محرک های اصطکاک که تغییرات بار سریع ایجاد می کنند.
رابط های ارتباطی: RS-422 و RS-232C
MR-J2-200CT شامل دو رابط ارتباطی سریالی است که به اهداف مختلف خدمت می کنند:
- RS-422:برای اتصال به پنل های کاربری سری CR Mitsubishi یا برای پیکربندی پارامتر و جدول نقطه بر اساس PC با استفاده از نرم افزار MR Configurator استفاده می شود.رابط دیفرانسیل از ارتباطات قابل اعتماد در طول کابل های طولانی تر (تا حدود 30 متر) پشتیبانی می کند.
- RS-232C:از اتصال مستقیم به یک کامپیوتر برای برنامه نویسی و تشخیص واحد پشتیبانی می کند. نرم افزار MR Configurator از طریق RS-232C برای خواندن / نوشتن پارامترهای تقویت کننده ، بارگذاری / دانلود جدول های نقطه ای ،نظارت بر متغیرهای عملیاتی در زمان واقعی، و انجام گرافیک تشخیص تنظیم.
پرسش های مکرر
سوال1: تفاوت بین MR-J2-200CT و MR-J2-200A چیست و چگونه می توانم بین آنها انتخاب کنم؟
MR-J2-200A یک نوع ورودی پالس قطار کلی است که پالس های فرمان موقعیت را از یک کنترل کننده خارجی می پذیرد.MR-J2-200CT دارای موقعیت در ساخت از یک جدول نقطه ذخیره شده و توسط ورودی تماس است. CT را برای موقعیت بندی نقطه به نقطه بدون کنترل کننده حرکتی خارجی انتخاب کنیدو گزینه A زمانی که برنامه نیاز به مداخله کامل چند محور یا مسیر خودسرانه به دنبال دارد.
س2: آیا می توان MR-J2-200CT را با یک PLC استاندارد Mitsubishi برای اجرای بیش از 16 موقعیت استفاده کرد؟
جدول نقطه ای داخلی MR-J2-200CT دقیقا 16 موقعیت را که از طریق ورودی های تماس قابل دسترسی هستند ذخیره می کند.استفاده از رابط سریال RS-422/232C برای دانلود ورودی های جدید جدول نقاط از PLC قبل از اجرای حرکت، یا ارتقا به یک کنترل کننده حرکت Mitsubishi که قابلیت موقعیت بندی نامحدود را فراهم می کند.
س3: آیا MR-J2-200CT از تشخیص موقعیت مطلق پشتیبانی می کند، به طوری که در هنگام قدرت لازم نیست؟
MR-J2-200CT از یک استاندارد کدگذاری افزایشی استفاده می کند. داده های موقعیت مطلق هنگام قطع برق حفظ نمی شود ، بنابراین در هر بار برق نیاز به یک عملیات بازگشت به خانه است.سری MR-J2S بعدی میتسوبیشی سازگاری کامل رمزگذاری کننده را با حفظ موقعیت باتری پشتیبانی کرد.
سوال 4: چه مقاومت بازسازی (مقاوم ترمز) با MR-J2-200CT مورد نیاز است؟
MR-J2-200CT شامل یک مدار بازسازی داخلی است که برای کاربردهایی با انرژی بازسازی متوسط کافی است.یا الزامات ترمز با سرعت بالا، ممکن است یک گزینه مقاومت بازیافتی خارجی برای از بین بردن انرژی بازیافتی بدون فعال کردن محافظت از ولتاژ بالا مورد نیاز باشد.
سوال 5: آیا MR-J2-200CT به طور مستقیم با MR-J2S-200CT (پسر سری Super) قابل تعویض است؟
سری های MR-J2 و MR-J2S به طور مستقیم با پین سازگار نیستند. موقعیت های کانکتور و اختصاص سیگنال متفاوت است.MR-J2S-200CT عملکرد بهبود یافته ای را ارائه می دهد اما اگر به یک دستگاه MR-J2 موجود جایگزین شود، نیاز به سازگاری سیم کشی دارد.برای تعویض نگهداری در دستگاه های موجود MR-J2، از MR-J2-200CT دیگری استفاده کنید.
