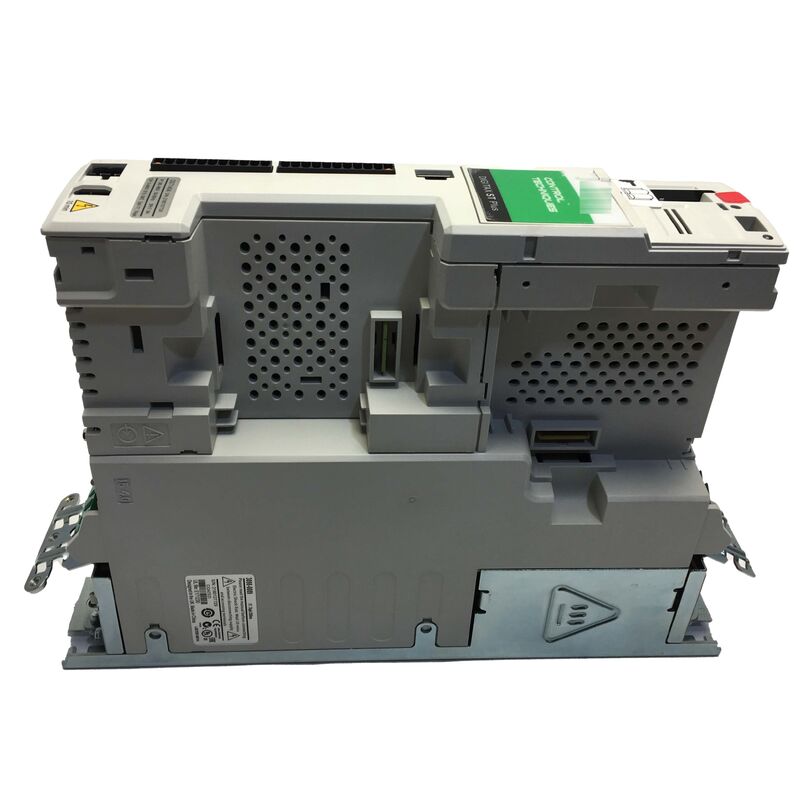

درایو سروو DST1404P امرسون نیدک DST1404P نو پلمپ کارخانه
  • درایو سروو DST1404P امرسون نیدک DST1404P نو پلمپ کارخانه
  • درایو سروو DST1404P امرسون نیدک DST1404P نو پلمپ کارخانه
  • درایو سروو DST1404P امرسون نیدک DST1404P نو پلمپ کارخانه
  • درایو سروو DST1404P امرسون نیدک DST1404P نو پلمپ کارخانه
  • درایو سروو DST1404P امرسون نیدک DST1404P نو پلمپ کارخانه

درایو سروو DST1404P امرسون نیدک DST1404P نو پلمپ کارخانه

محل منبع چین
نام تجاری Emerson Nidec
گواهی China
شماره مدل DST1404P
جزئیات محصول
نام تجاری:
نیدک
شماره قطعه:
DST1404P
نوع محصول:
سروو درایو
سری:
دیجیاتکس اس تی پلاس
گونه:
به علاوه
اندازه قاب:
1
حالت کنترل:
کنترل سرویس
مرحله ورودی:
3 فاز
گارانتی:
یک سال
شرایط پرداخت و ارسال
مقدار حداقل تعداد سفارش
1
قیمت
USD 2500-3000 / piece
جزئیات بسته بندی
بسته بندی اصلی
زمان تحویل
2 روز
شرایط پرداخت
Western Union، T/T، D/P، D/A، L/C
قابلیت ارائه
100 عدد در روز
توضیحات محصول
DST1404P Emerson Nidec DST1404P سرو درایو کارخانه جدید مهر و موم شده
تکنیک های کنترل DST1404P
380/480V 3-Phase، 5.9Arms پیوسته / 17.7Arms اوج، 4hp وظیفه سنگین، بازخورد رمزگذاری، SM ماژول های گزینه
مرور کلی
درتکنیک های کنترل DST1404Pاین کنترلر حرکت دارای یک قاب با عرض فقط 2.5 اینچ است. این کنترل کننده حرکت دارای یک قاب با عرض فقط 2.5 اینچ است.که آن را به یکی از فشرده ترین درایو های سرو در کلاس خود تبدیل می کند که قادر به هماهنگی سلول های ماشین چند محوری با پردازش داخلی و ارتباطات درایو به درایو است.
The Digitax ST family differentiates itself from conventional servo drives by integrating varying levels of autonomous motion control capability directly into the drive hardware—not just the power electronics and feedback processing، اما محیط برنامه نویسی و منطق توالی محور نیز.
چهار نوع (Base ، Indexer ، Plus ، EZMotion) دارای همان محفظه فیزیکی و بخش قدرت هستند ، فقط در سطح هوش در هواپیما متفاوت هستند.نوع پلاس بالاترين سطح توانايي خودراني را نشان مي دهد، که محیط برنامه نویسی کامل IEC 61131-3 را گنجانده و معماری غیرمتمرکز را فعال می کند که در آن هر محور درایو برنامه حرکت خود را اجرا می کند در حالی که با همتایان همگام می شود.
مشخصات 5.9Arms مداوم / 17.7Arms اوج به این معنی است که DST1404P می تواند سه برابر جریان مداوم نامگذاری خود را برای انفجار های کوتاه ارائه دهد.این توانایی جریان اوج تعیین می کند که چگونه به شدت یک محور سرو می تواند تسریع و کاهش یابد، که آن را برای کاربردهایی که نیاز به موقعیت تسریع بالا و سرعت چرخه سریع دارند، ایده آل می کند.
مشخصات کلیدی
ورودی 3-فاز، 380/480V AC ±10٪، 50/60Hz
جریان خروجی (مستمر) 5.9 اسلحه
جریان خروجی (حد قله) 17.7 اسلحه ها (300%)
قدرت درجه بندی شده (تولید سنگین) ۴ اسب بخار
محفظه IP20
ابعاد (H × W × D) 12.7"×2.5"×9.0"
وزن 4.6 پوند
متغیر به علاوه (P) کنترل کننده حرکت در هواپیما
ارتباطات داخلی CTNet، CTSync
کارت هوشمند شامل
بازخورد رمزگذاری کننده (فراگیر، SinCos، EnDat، SSI، Resolver از طریق SM)
نرم افزار تنظیمات CTSoft / SyPTPro
Digitax ST Plus کنترل کننده حرکتی در هواپیما و CTNet
نام "پلاس" DST1404P را به عنوان گونه ای با یک کنترل کننده حرکت IEC 61131-3 با عملکرد کامل در محرک قرار داده است.کنترل کننده بلوک های تابع حرکت PLCopen را برای کنترل سرعت اجرا می کند، کنترل موقعیت، هومینگ، گیرینگ الکترونیک و کامینگ.
چیزی که پلاس را از نوع Indexer متمایز می کند، اضافه شدن ارتباطات CTNet و CTSync است. CTNet شبکه ی تعیین کننده ی پرسرعت Control Techniques است.با سرعت تا 5 Mbit/s و زمان چرخه کمتر از 2 msدر ماشین های چند محور، CTNet موقعیت، سرعت و تنظیمات همگام سازی را بین درایو ها با سرعت هایی که توسط سیستم های PLC خارجی قابل مقایسه نیست، حمل می کند.
CTSync همگام سازی ساعت در سطح سخت افزاری بین درایوها را اضافه می کند، اجازه می دهد محورها روابط زمان بندی زیر میلی ثانیه را برای برنامه هایی مانند کنترل ثبت در چاپ حفظ کنند،همگام سازی تراش پرواز، یا پیچ و تاب گرایش شده.
محیط برنامه نویسی SyPTPro هر دو ویرایشگر مبتنی بر متن و گرافیکی IEC 61131-3 را برای برنامه ریزی توالی ماشین، پروفایل حرکت، منطق I / O،و ارتباطات CTNet در یک ابزار توسعه واحد.
ماژول های SM Option ️ Click-In Expansion
درایو Digitax ST یک ماژول گزینه SM (Solution Module) را می پذیرد که بدون استفاده از ابزار در محل گسترش درایو قرار می گیرد.این مکانیسم "کلیک در" اجازه می دهد تا تغییرات زمینه ای به رابط ارتباطی درایو یا گسترش I / O بدون جایگزینی درایو.
ماژول های SM موجود عبارتند از:
  • ارتباط با اتوبوس ميدان:SM-PROFIBUS-DP، SM-DeviceNet، SM-CANopen، SM-EtherCAT، SM-INTERBUS، SM-Ethernet
  • گسترش I/O:SM-I/O Plus (6 ورودی دیجیتال، 3 ورودی دیجیتال، 2 ورودی آنالوگ) ، SM-I/O Lite، SM-I/O 32
  • رابط بازخورد:SM-Encoder Output Plus، SM-Resolver (برنامه ساز SM)
کارت هوشمند ارائه شده با هر Digitax ST مجموعه کامل پارامترهای درایو از جمله پیکربندی ماژول SM را ذخیره می کند. Swapping a drive in the field requires only inserting the SmartCard from the removed drive into the replacement—the replacement drive reads the SmartCard and adopts the original configuration automatically.
پرسش های مکرر
Q1: DST1404P دارای CTNet ساخته شده است. آیا یک ماژول رابط شبکه جداگانه برای استفاده از CTNet مورد نیاز است یا بومی نسخه Plus است؟
CTNet و CTSync بومی سخت افزارهای داخلی نسخه پلاس هستند. ماژول SM مورد نیاز نیست. کانکتور CTNet بخشی از رابط داخلی درایو است.اسلات گزینه SM در DST1404P برای گسترش مختلف در دسترس است، به طور معمول یک رابط fieldbus برای اتصال به شبکه اتوماسیون کارخانه در حالی که CTNet هماهنگی درایو به درایو را مدیریت می کند.
Q2: DST1404P بدون ماژول های SM اضافی از چه نوع بازخورد موتور پشتیبانی می کند؟
بدون یک ماژول SM، ورودی بازخورد بومی DST1404P، رمزگذاری های افزایشی (تفاوت TTL/RS422 مربع با کانال نشانگر) ، رمزگذاری های SinCos (تفاوت sinus-cosine 1Vpp) ،و کدگرهای مطلق که از طریق پروتکل های EnDat یا SSI ارتباط برقرار می کنندبازخورد رزلور نیاز به ماژول گزینه SM-Resolver دارد.
سوال 3: درایو در 5.9Arms مداوم و 17.7Arms اوج رتبه بندی شده است. چقدر درایو می تواند جریان اوج را حفظ کند؟
توانایی جریان اوج به طور حرارتی توسط الکترونیک قدرت درایو و سرعت افزایش دمای پیچ و تاب موتور محدود می شود.نسبت 300٪ اوج به پیوسته نشان دهنده جریان اوج لحظه ای است که به طور معمول برای مدت زمان رویدادهای شتاب یا کاهش یکبار (ثانیه ها به جای دقیقه ها) ادامه می یابد.برای چرخه های کار تکراری، مدل سازی حرارتی باید تایید کند که گرمایش متوسط از محدودیت های نامی فراتر نمی رود.
Q4: آیا می توان DST1404P را با استفاده از CTSoft از یک لپ تاپ بدون صفحه کلید اختیاری پیکربندی کرد؟
بله. تمام پارامترهای Digitax ST را می توان از طریق نرم افزار CTSoft که بر روی یک کامپیوتر ویندوز متصل به پورت برنامه نویسی RJ45 پنل جلو درایو یا رابط RS485 داخلی اجرا می شود، دسترسی و پیکربندی کرد.صفحه کلید اختیاری دسترسی آسان به پانل جلویی را در طول راه اندازی فراهم می کند اما مورد نیاز نیست.
Q5: DST1404P دارای درجه بندی IP20 است. این چه چیزی را از محیط نصب نیاز دارد؟
IP20 در برابر اجسام جامد بزرگتر از 12.5 میلی متر محافظت می کند اما در برابر آب، مایعات یا گرد و غبار کوچک محافظت نمی کند.محفظه تمیز ٫ معمولا یک کابینت کنترل IP54 یا IP65 ٬ جایی که پانل اطراف حفاظت از محیط زیست را فراهم می کندقرار گرفتن در معرض مایع خنک کننده ماشین، مه مایع برش یا هر مایع دیگری مجاز نیست.
