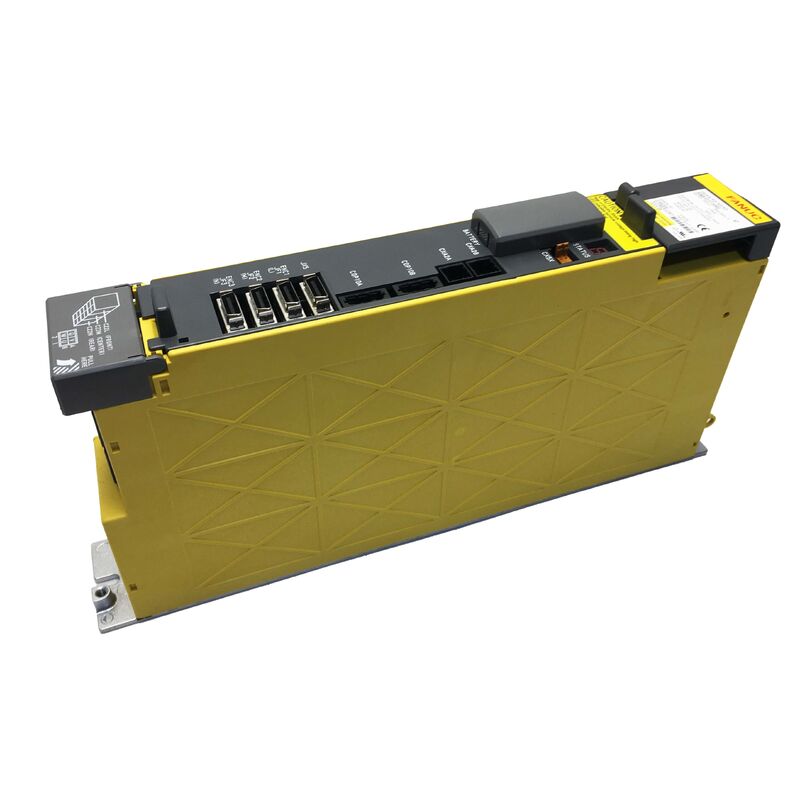

تقویت کننده سروو فنک A06B-6117-H302، درایو سروو A06B6117H302، اصلی و نو

شماره بخش:A06B-6117-H302
سری:ماژول تقویت کننده سرو آلفا i (αi)
مدل:SVM3-10/10/10i HRV
پیکربندی:سه محور -- محورهای L، M و N
حالت:جدید / بازسازی شده / قابل تعویض

درFanuc A06B-6117-H302کوچکترین تقویت کننده سرو سه محور در محدوده Alpha i (αi) Fanuc است. این مدل SVM3-10/10/10i HRV سه محور مستقل سرو را از یک ماژول فشرده واحد هدایت می کند،با قدرت ورودی 283-339 و خروجی 240 ولت با حداکثر 3A در هر محور (L، M و N). تنها 60 میلی متر عرض کابینت را اشغال می کند، از یک بخاری داخلی با فن های خنک کننده به جای نیاز به بخاری های نصب عقب مانند ماژول های بزرگتر استفاده می کند.نام HRV نشان دهنده الگوریتم کنترل وکتور پاسخ بالا فانوک است، ارائه پاسخ چرخش سریع تر و کنترل سرعت سخت تر در مقایسه با محرک های قبلی سری آلفا. از زمان معرفی آن در حدود سال 2005، A06B-6117-H302 یک پایگاه نصب قابل توجهی را در مراکز کوچک و متوسط ماشینکاری، مراکز چرخش،و ماشین های تولید چند محوری که نیاز به توانایی محرک سه محوری از یک اسلات تقویت کننده واحد دارند.

SVM3-10/10/10i نشان دهنده ماژول سه محور سطح ورودی در خانواده تقویت کننده سرو αi است.عرض کابینت 60 میلی متری آن، آنچه که در غیر این صورت سه تقویت کننده تک محور جداگانه در یک واحد واحد با ورودی منبع تغذیه مشترک است را در یک واحد واحد واحد واحد واحد واحد واحد واحد واحد واحد واحد واحد واحد واحد واحد واحد واحد واحد، ظرفیت اتوبوس مشترک و نگهداری ساده. این فاکتور فرم جمع و جور مزایای قابل توجهی را در ماشین آلات با فضای کابینت محدود فراهم می کند، به ویژه در هنگام کار با درایوهای تغذیه X، Y و Z که بیشتر کارهای موقعیت را انجام می دهند.درجه بندی 10/10/10 نشان دهنده کلاس 10 واحد جریان در هر محور است، مناسب برای موتورهای servo Alpha i کوچکتر در خانواده های αi2 و αi4 با بار برش متوسط و الزامات جاودانگی است.

معماری کنترل HRV (High Response Vector) نشان دهنده پیشرفت قابل توجهی نسبت به درایوهای سری Alpha قبلی است.این تکنولوژی از نمونه گیری جریان فرکانس بالا و الگوریتم های بردار پیچیده استفاده می کند تا:

• پاسخ سریع تر به گشتاور برای بهبود عملکرد پویا
• ریزش سرعت کاهش یافته در سرعت های پایین برای عملکرد صاف تر
• رد اختلال در طول عملیات برش

برای اپراتورهای ماشین، این پیشرفت ها به حرکت آسان محور در طول عبور پایان، دقت بهتر دایره ای در سرعت های پایین،و بهبودی سریع تر از اختلالات نیروی برشPCB کنترل A20B-2101-004x به طور خاص این قابلیت HRV را فعال می کند.

A06B-6117-H302 به عنوان بخشی از یک سیستم محرک کامل Fanuc αi کار می کند، که توسط PSM جداگانه (ماژول منبع برق) که ولتاژ اتوبوس DC اصلاح شده را فراهم می کند، تغذیه می شود.یک یا دو واحد PSM تغذیه shared DC بس تغذیه تمام ماژول های تقویت کننده سرو و پیچ در استیک درایو. مشخصات ولتاژ ورودی (283-339V) به ولتاژ اتوبوس DC از PSM اشاره دارد، نه اتصال مستقیم AC.SSCNET III اتصال فیبر نوری از کنترل CNC حمل فرمان servo و داده های بازخورد برای تمام محورها، با ماژول های زنجیره ای از طریق پیوندهای فیبر کوتاه برای تشکیل یک شبکه سریال با سرعت بالا.

درایوهای Fanuc Alpha i برای طول عمر طولانی طراحی شده اند و بسیاری از دستگاه های A06B-6117-H302 از سال 2005 در تولید روزانه باقی مانده اند. حالت های شکست رایج عبارتند از:

• خرابی فن خنک کننده که منجر به شرایط بیش از حد درجه حرارت می شود
• تخریب ماژول ترانزیستور از رویدادهای بیش از حد مداوم
• کنترل نقص PCB از انتقال قدرت یا ساعات خدمات طولانی مدت

نگهداری پیشگیرانه با تمرکز بر بازرسی و تعویض فن می تواند عمر خدمات را به طور قابل توجهی افزایش دهد.حفظ یک واحد تعویض یا ایجاد روابط با متخصصان تعمیر سریعترین راه برای بازسازی پس از خرابی ماژول است.
