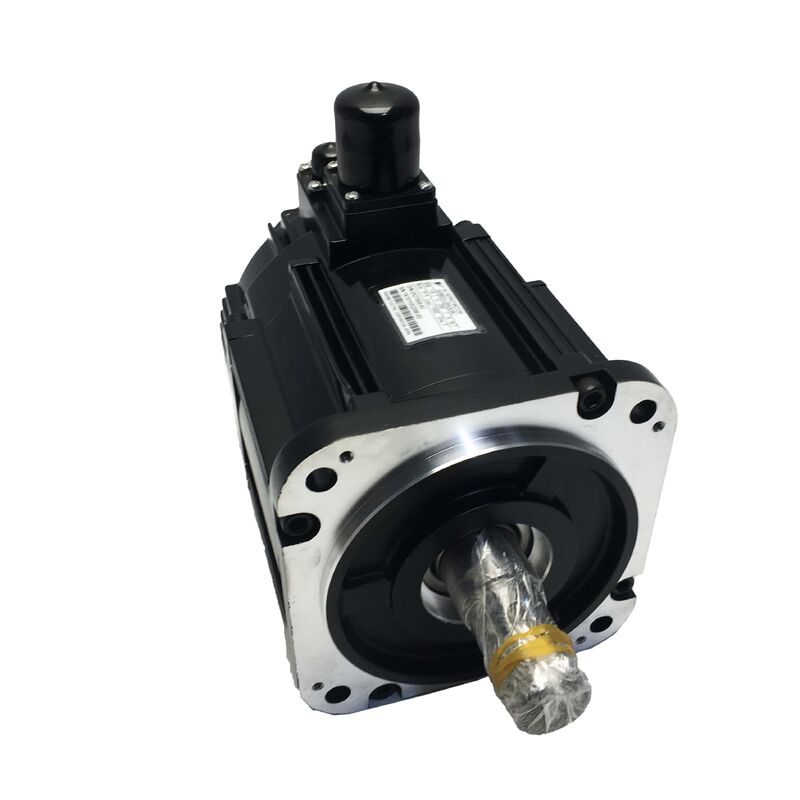

موتور سروو AC سری Yaskawa SGMGV-20A3C6C Σ-V
1.8 کیلووات، انکودر 20 بیتی، IP67، ترمز نگهدارنده - نو پلمپ کارخانه
مرور کلی محصول
Yaskawa SGMGV-20A3C6C یک موتور سروو AC 1.8 کیلوواتی از سری Σ-V (سیگما-وی) یاسکاوا است که به طور خاص برای کاربردهای محور تغذیه با سرعت بالا در ماشین آلات صنعتی طراحی شده است. این موتور که با ولتاژ 200 ولت AC تغذیه میشود و دارای انکودر سریال مطلق واقعی 20 بیتی است، بازخورد با وضوح بالا، آببندی محیطی IP67 و ترمز نگهدارنده داخلی 24 ولت DC را برای کاربردهای درایو محور پرتقاضا ارائه میدهد.
مشخصات کلیدی
| توان نامی |
1.8 کیلووات |
| ولتاژ منبع تغذیه |
AC 200 ولت |
| نوع انکودر |
انکودر سریال مطلق واقعی 20 بیتی |
| رزولوشن انکودر |
1,048,576 شمارش در دور |
| پیکربندی شفت |
شفت مستقیم با شیار کلید و انتهای رزوه دار |
| ترمز نگهدارنده |
DC 24 ولت |
| حفاظت در برابر نفوذ |
IP67 (استاندارد) |
| سری |
Σ-V (سیگما-وی) - نوع SGMGV |
| کاربرد |
درایو محور تغذیه با سرعت بالا |
فناوری انکودر مطلق 20 بیتی
انکودر سریال 20 بیتی، 1,048,576 شمارش موقعیت منحصر به فرد در هر دور شفت را فراهم میکند و امکان حرکت روانتر در سرعت پایین، نگه داشتن موقعیت دقیقتر و کانتورینگ دقیقتر در مسیرهای درونیابی چند محوره را فراهم میسازد. ویژگی "مطلق واقعی" دادههای موقعیت شفت را در طول قطع برق بدون نیاز به پشتیبان باتری حفظ میکند و چرخههای خانهسازی را حذف کرده و زمان راهاندازی را کاهش میدهد.
حفاظت محیطی IP67
هر موتور سری SGMGV به عنوان استاندارد دارای حفاظت در برابر نفوذ IP67 است که برای مقاومت در برابر غوطهوری موقت تا عمق یک متر به مدت 30 دقیقه درجهبندی شده است. این سطح حفاظت امکان نصب در سیستمهای خنککننده با فشار بالا، مناطق برش با رطوبت زیاد و محیطهای شستشو را بدون نیاز به محفظههای اضافی فراهم میکند و عمر موتور را افزایش داده و نگهداری را کاهش میدهد.
سیستم ترمز نگهدارنده
ترمز نگهدارنده 24 ولت DC از معماری ایمن در برابر خطا پیروی میکند: درگیری با فنر و آزادسازی الکتریکی. ترمز به طور خودکار در هنگام قطع برق، آلارم سروو یا توقف اضطراری درگیر میشود و ایمنی حیاتی را برای محورهای عمودی و مکانیزمهای بارگذاری شده با گرانش فراهم میکند. منبع تغذیه ترمز 24 ولت به راحتی با سیستمهای کنترل ماشین استاندارد ادغام میشود.
ویژگیهای طراحی شفت
شفت مستقیم شامل یک شیار کلید ماشینکاری شده برای اتصال درایو مکانیکی مثبت و یک سوراخ انتهای رزوه دار برای نگهداری محوری است. این طراحی انتقال گشتاور قابل اعتماد را تحت بارهای ضربهای تضمین میکند و نگهداری را در آرایشهای درایو تسمه و کاربردهای نصب پولی ساده میکند.
سازگاری سیستم
این موتور که برای کار با درایوهای سروو سری Σ-V یاسکاوا (محدوده آمپلیفایر SGDV) طراحی شده است، یک سیستم منطبق با پارامترهای تشخیص و تنظیم پیکربندی شده کارخانهای را تشکیل میدهد. سازگار با پروتکلهای MECHATROLINK-II/III برای سیستمهای چند محوره، و همچنین ورودیهای فرمان آنالوگ و پالس برای کاربردهای مستقل.
سوالات متداول
کدام درایو سروو با SGMGV-20A3C6C سازگار است؟
این موتور برای استفاده با آمپلیفایرهای سروو سری Σ-V یاسکاوا از محدوده SGDV طراحی شده است که برای مطابقت با توان خروجی 1.8 کیلووات و الزامات جریان انتخاب شدهاند.
منظور از "مطلق واقعی" برای انکودر 20 بیتی چیست؟
انکودرهای مطلق واقعی اطلاعات موقعیت شفت را به صورت فیزیکی در داخل انکودر ذخیره میکنند و امکان خواندن فوری موقعیت را در هنگام روشن شدن بدون نیاز به توالی خانهسازی یا پشتیبان باتری فراهم میکنند.
آیا میتوان از این موتور بدون فعال کردن ترمز نگهدارنده استفاده کرد؟
بله، ترمز یک عملکرد جداگانه است که نیاز به منبع تغذیه اختصاصی 24 ولت DC دارد. با این حال، برای محورهای عمودی یا مکانیزمهای بارگذاری شده با گرانش، استفاده از ترمز قابلیت نگهداری ایمن در برابر خطا را فراهم میکند.
حفاظت IP67 چگونه بر نصب و نگهداری تأثیر میگذارد؟
IP67 امکان نصب در محیطهای پر از مایع خنککننده را بدون حفاظت اضافی فراهم میکند، خرابیهای ناشی از آلودگی بلبرینگ را کاهش میدهد و عمر مفید موتور را در شرایط صنعتی پرتقاضا افزایش میدهد.
اهمیت شیار کلید و انتهای شفت رزوه دار چیست؟
شیار کلید انتقال گشتاور مثبت را تحت بارهای بالا تضمین میکند، در حالی که انتهای رزوه دار امکان نگهداری محوری را برای درایوهای تسمه و کاربردهایی که نیاز به موقعیتیابی ایمن قطعات دارند، فراهم میکند.
