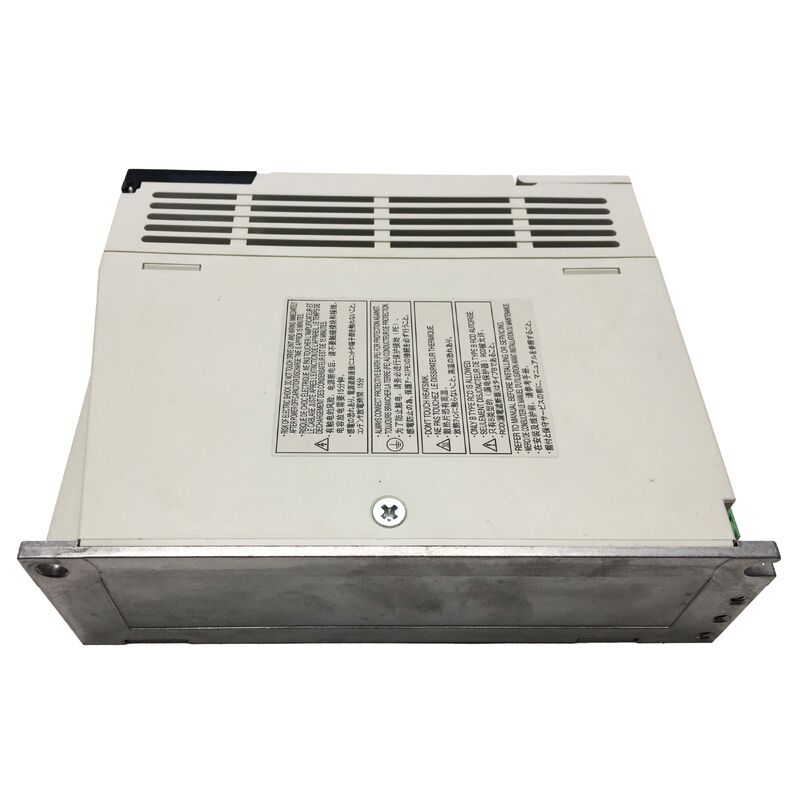

Mitsubishi MR-J2S-10B MELSERVO-J2-Super AC سرو درایو
درایو جدید اصلی Mitsubishi AC Servo با ظرفیت 100W، با کنترل PWM سینوسایدال و ترمز پویا ساخته شده.
تکنولوژی کنترل سینوساید پیشرفته
سری MELSERVO-J2-Super نمایانگر پلتفرم servo دقیق میتسوبیشی با پیشرفت های عملی از جمله پاسخ فرکانس سرعت بهبود یافته، کنترل PWM تمیزتر،و قابلیت اطمینان عالی برای کاربردهای صنعتی.
مشخصات فنی
| پارامتر |
ارزش |
| شماره بخش |
MR-J2S-10B |
| تولید کننده |
میتسوبیشی الکتریک |
| خط تولید |
MELSERVO MR-J2 |
| سری |
MELSERVO-J2-Super |
| وزن |
1.02 کیلوگرم (2.25 پوند) |
| منبع برق |
3-فاز 200-230VAC، 50/60Hz |
| گزینه ی تک فاز |
یک فاز 230VAC، 50/60Hz |
| نوسان ولتاژ |
170-253VAC (3 فاز) |
| تحمل فرکانس |
±5٪ |
| سیستم کنترل |
PWM سینوسایدال / کنترل جریان |
| پاسخ فرکانس سرعت |
۵۵۰ هرتز یا بیشتر |
| ترمز پویا |
ساختگی |
| ساختار |
خود خنک کننده، باز (IP00) |
| دمای کار |
0-55°C (بدون یخ زدن) |
| دمای ذخیره سازی |
-20-65°C (بدون یخ زدن) |
| رطوبت عملیاتی |
حداکثر RH 90٪ (بدون تهویه) |
| موتورهای سازگار |
HC-KFS، HC-MFS، HC-SFS، HC-RFS، HC-UFS، HA-LFS |
| کارکردهای محافظتی |
جریان بیش از حد، بار بیش از حد، خطا کدگذاری، ولتاژ پایین و بیشتر |
| شرایط |
اصل جدید |
مجموعه موتورهای سازگار
MR-J2S-10B از چندین سری موتور سرو Mitsubishi برای پیکربندی های متنوع ماشین پشتیبانی می کند:
- HC-KFS - بی وقفه کم، ظرفیت کوچک
- HC-MFS - بی وقفه متوسط، ظرفیت کوچک
- HC-SFS - بی وقفه متوسط، ظرفیت متوسط
- HC-RFS - بی وقفه متوسط، با سرعت بالا
- HC-UFS - بی وقفه بسیار کم، ظرفیت کوچک
- HA-LFS - بی وقفه متوسط، ظرفیت بزرگ
مزایای کنترل PWM سینوسایدال
کنترل PWM سینوسایدال با تولید موج های جریان سینوسایدال در پیچ های موتور ، باعث کاهش کوگینگ و موج چرخش چرخش در سرعت های پایین می شود.
این منجر به بهبود سطح برای ماشین آلات ابزار و کاهش لرزش در نقاط معکوس محور می شود.
ایمنی ترمز پویا داخلی
ترمز دینامیک یکپارچه در هنگام حالت خاموش شدن یا خرابی فعال می شود و توقف کنترل شده را بدون تجهیزات ترمز خارجی فراهم می کند.این امر نیاز به اجزای کاهش سرعت اضافی را در کاربردهایی که توقف های کم سرعت قابل قبول نیستند، از بین می برد..
IP00 الزامات نصب کابینت
طراحی ساختار باز نیاز به نصب در کابینت کنترل به درستی مهر و موم و تهویه دارد.فاصله کافی بالای و زیر واحد برای حفظ عملکرد حرارتی در دمای نام تجاری ضروری است.
پرسش های مکرر
چه موتورهایی با MR-J2S-10B سازگار هستند؟
این درایو با موتورهای HC-KFS ، HC-MFS ، HC-SFS ، HC-RFS ، HC-UFS و HA-LFS سری Mitsubishi سازگار است. قبل از نصب ، بررسی کنید که خروجی نامگذاری موتور با ظرفیت تقویت کننده مطابقت دارد.
ميتونه MR-J2S-10B از يه منبع تک فازي استفاده بشه؟
بله، درایو عملکرد یک فاز 230VAC، 50/60Hz را می پذیرد. توجه داشته باشید که عملکرد تک فاز نیاز به جریان ورودی بالاتر در هر فاز دارد - اطمینان حاصل کنید که قطع کننده های مدار تغذیه و سیم کشی به این ترتیب رتبه بندی شده اند.
پسوند "ب" در MR-J2S-10B چه معنایی داره؟
نام "B" نشان دهنده سازگاری رابط SSCNET (Serial Servo Communication Network) است که نیاز به استفاده با کنترل کننده های حرکت Mitsubishi دارد که از این اتوبوس سریال با سرعت بالا پشتیبانی می کند.
آیا MR-J2S-10B نیاز به یک مقاومت فرکانسی خارجی دارد؟
نه، ترمز پویا ساخته شده است و نیازی به مقاومت خارجی برای کاربردهای استاندارد ندارد.
چه توابع محافظتی در MR-J2S-10B ساخته شده اند؟
این درایو شامل حفاظت جامع از جریان بیش از حد، بیش از حد، خطا کد، ولتاژ پایین، شکست فوری برق، سرعت بیش از حد و خطای موقعیت بیش از حد است.
MR-J2S-10B یک محصول اصلی جدید میتسوبیشی است. قبل از نصب، سازگاری موتور، نوع رابط و طراحی حرارتی کابینت را تأیید کنید.
