موتور Fanuc Servo A06B-0314-B004 وضعیت خوب کار A06B0314B004

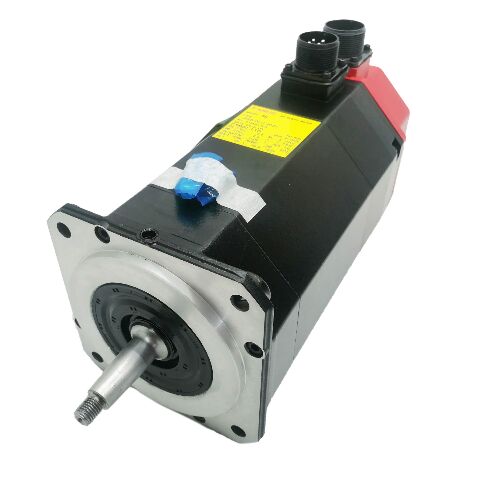

FANUC A06B-0314-B004٬ S-Series Model 5S AC Servo Motor 2000 rpm / Taper Shaft / 2000P Encoder / متوقف شده

سری S اصلی فانوک نسل قبل از آلفا

A06B-0314-B004 یک موتور سرو AC سری FANUC S است که از نسل قبل از سری آلفا ساخته شده است.سری S FANUC اولین نسل موتورهای سرو AC بود که برای محورهای ماشین آلات CNC طراحی شده بودبسیاری از دستگاه های سری S دهه ها پس از تولید اولیه در سرویس تولید باقی می مانند.

با حداکثر سرعت 2000 دور در دقیقه و امتیازات الکتریکی کلاس 5S، این موتور محورهای تغذیه اولیه را در چرخ CNC، مراکز ماشینکاری،و ماشین های خردکننده که کنترل و طراحی مکانیکی آن ها به طور خاص برای معماری سری S مورد نیاز استهنگامی که یک ماشین در اطراف موتور 5S ساخته شد، کل محور طراحی تقویت کننده سرو، تنظیمات پارامتر سرو، اتصال مکانیکی به ویژگی های خاص این موتور مطابقت داشت.مانند برای مانند جایگزینی حفظ که پیکربندی محور اصلی.

مشخصات کلیدی

شفت تراشه ای و رمزگذاری افزایشی 2000P

گره مخروط، تورک را از طریق یک رابط فلزی به فلزی که توسط بند کش می شود منتقل می کند. قفل مکانیکی مثبت و بدون لغز است.استفاده از یک استخراج بولت پیچ کشنده به سوراخ ضربه در انتهای شاخه و اعمال نیروی محوری کنترل شده. هرگز به شاخه ضربه نزن. بار های ضربه مستقیماً به داخل انکودر و پرتوهای موتور حرکت می کنند. نفوذ مایع در مفصل مخروطی به علاوه نیروی استخراج ثابت رویکرد درستی برای مخروطی های تنگ است.

کدگر افزایشی 2000P (A860-0315-T101) 2000 پالس در هر چرخش برای سرعت و بازخورد موقعیت تولید می کند.آن را افزایشی یک چرخه مرجع بازگشت در هر دستگاه قدرت به بالا مورد نیاز است برای ایجاد مجدد داده موقعیت محوراین رفتار استاندارد برای ماشین های سری S است و یک خطا نیست.

منابع موتورهای سری S قدیمی

سری S سالها پیش توسط FANUC متوقف شد. ذخایر جایگزین به طور کامل از بازار پس از فروش از ماشین های خارج از کار و واحدهای کشیدن آزمایش شده است.یک دستگاه سری S که هنوز در تولید است، در حال کار با دارایی های فراتر از عمر خدمت برنامه ریزی شده در ابتدا استداشتن یک موتور 5S آزموده در دست یک تدبیر عملی نگهداری است در بازار پس از نصب با سن پایه محدود می شود.

سوالات عمومی

سوال1: کدام تقویت کننده های سرو با A06B-0314-B004 سازگار هستند؟

موتور سری S نیاز به تقویت کننده های سرو سری S دارد. تقویت کننده های سری Alpha، Beta و Alpha i سازگار نیستند.تایید نوع تقویت کننده نصب شده از اسناد ماشین قبل از مشخص کردن جایگزینی موتور.

سوال2: چگونه می توان اتصال گره مخروطی را به درستی از بین برد؟

استفاده از یک کشنده درخشان پیچ کشنده را به سوراخ آخر میله وارد کنید و نیروی محوری رو به افزایش ثابت اعمال کنید.ضربه به طور مستقیم شوک را به انکودر و ولش های موتور منتقل می کند و می تواند آسیب هایی را ایجاد کند که به نظر می رسد جزئی است اما عمر خدمات را به طور قابل توجهی کاهش می دهد. اگر مخروط محکم است، مایع نفوذ در صورت مفصل را اعمال کنید و اجازه دهید تا قبل از اعمال نیروی استخراج کننده به داخل وارد شود.

سوال سوم: دستگاه در هر بار که برق روشن می شود نیاز به هومینگ دارد. آیا این یک مشکل کدگذاری است؟

نه 2000P یک رمزگذاری افزایشی است. بازگشت مرجع در هر قدرت است رفتار استاندارد. اگر هومینگ به اتمام نرسد و یا خطا تولید می کند، بررسی کابل رمزگذاری برای آسیب،کیفیت سیگنال پالس Z را در تقویت کننده با نوسیلوسکوپ بررسی کنید، و بدن رمزگذاری کننده را برای ورود مایع خنک کننده یا آسیب مکانیکی بررسی کنید.

سوال 4: آیا یک موتور سری آلفا می تواند موتور سری S 5S را در همان دستگاه جایگزین کند؟

نه بدون اصلاحات قابل توجهی. تقویت کننده سرو سری S از یک رابط ارتباطی و بازخورد متفاوت از سری آلفا استفاده می کند.تعویض یک موتور آلفا نیاز به تعویض تقویت کننده سرو داردبرای دستگاهی که همچنان از تقویت کننده های اصلی سری S استفاده می کند،یک موتور 5S مشابه تنها جایگزین مستقیم عملی است.

س5: چه چک هایی باید بر روی A06B-0314-B004 استفاده شده انجام شود؟

بررسی تعادل مقاومت پیچ و خم سه فاز و مقاومت عایق به زمین با کابل رمزگذاری جدا.یا نشانه های ضربه از برداشتن نادرست قبلی. برای صاف بودن بیئر، گره را به دست چرخش دهید. کنتاکتور انکودر (A860-0315-T101) را برای آلودگی مایع خنک کننده یا آسیب زدن به پین بررسی کنید.یک تست تست روی بنک با تقویت کننده سری S قبل از نصب تولید، تأیید نهایی است..
