سیمنز جدید 6SL3130-6TE23-6AA3 6SL31306TE236AA3 6SL313O-6TE23-6AA3 حمل و نقل سریع

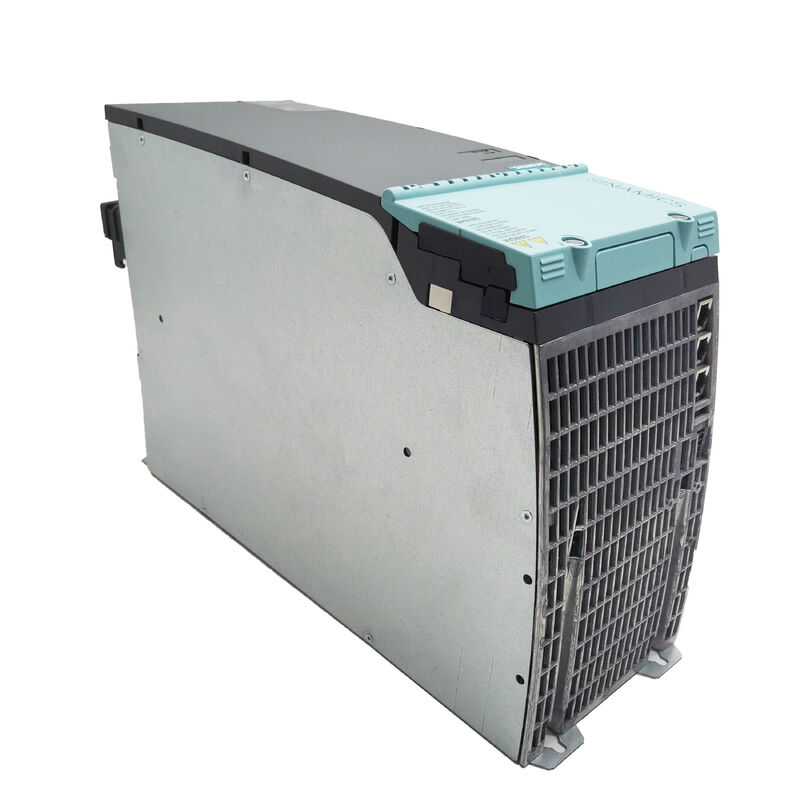

زیمنس 6SL3130-6TE23-6AA3 SINAMICS S120 ماژول خط هوشمند 36 kW / 380 480V AC / 600V DC / 60A

قدرت اتوبوس DC برای سیستم های محرک چند محوری S120

The 6SL3130-6TE23-6AA3 is the 36 kW Smart Line Module from Siemens' SINAMICS S120 booksize drive system — the infeed module that converts three-phase 380–480V AC mains into a 600V DC bus for all connected S120 Motor Modules in the drive groupیک ماژول خط هوشمند از کل مجموعه محورهای چند محوری پشتیبانی می کند؛ هر ماژول موتور در کابینت قدرت DC خود را از این اتوبوس مشترک می گیرد.

ماژول های خط هوشمند از یک معماری غیر تنظیم شده استفاده می کنند: یک پل دیود برای تبدیل AC به DC در حال ورود، با بازخورد بازسازی شده از طریق IGBT.این متفاوت از ماژول خط فعال (ALM) است که از یک تنظیم کننده IGBT کاملا کنترل شده استفاده می کندماژول خط هوشمند 100٪ قابلیت بازخورد بازپرداخت مداوم را ارائه می دهد انرژی ترمز از موتورهای کاهش سرعت به جای از بین رفتن به عنوان گرما به شبکه تامین AC بازمی گردد.در مدل 36 kW، این قابلیت بازسازی می تواند با پارامتر سازی غیرفعال شود زمانی که برنامه نیازی به آن ندارد.

مشخصات کلیدی

ادغام سیستم DRIVE-CLiQ و S120

سفینه های 6SL3130-6TE23-6AA3 با کابل DRIVE-CLiQ شامل کابل بین ماژول استاندارد است که اجزای مجاور S120 کتاب را در استیک درایو متصل می کند.DRIVE-CLiQ رابط دیجیتال اختصاصی زیمنس است که شناسایی الکترونیکی را ترکیب می کند، مبادله پارامترها و انتقال داده های تشخیصی در تمام ماژول های S120. واحد کنترل به طور خودکار در هنگام راه اندازی صفحه تایپ الکترونیکی هر ماژول متصل را می خواند.شناسایی سخت افزار بدون ورود دستی.

ماژول خط هوشمند به سیستم های زمینی استاندارد TN / TT و سیستم های IT غیر زمینی متصل می شود.محرک نیاز به فاصله کافی از جریان هوا در بالای و زیر ماژول در نصب کابینت دارد.برخلاف انواع خنک کننده های خارجی (که یک بخاری را از طریق پانل عقب کابینت عبور می دهند) ، این نسخه خنک کننده داخلی تمام تبعید حرارتی را در فضای هوا کابینت مدیریت می کند.

ماژول خط هوشمند در مقابل ماژول خط فعال

برای کاربردهایی که ولتاژ اتوبوس ثابت DC و تحریف هارمونیک پایین اولویت دارند، ماژول خط فعال انتخاب مناسب است.برای اکثر کاربردهای اتوماسیون چند محوری استاندارد که هزینه و بازیابی انرژی عامل اصلی آن هستند، ماژول خط هوشمند عملکرد درست را با هزینه سیستم پایین تر فراهم می کند.

سوالات عمومی

سوال1: تفاوت ماژول خط هوشمند و ماژول خط فعال در سیستم S120 چیست؟

ماژول خط هوشمند از یک پل دیود غیرفعال برای تبدیل AC به DC با خروجی DC غیر تنظیم شده و احیاء متصل به خط مبتنی بر IGBT استفاده می کند.ماژول خط فعال از یک تبدیل IGBT کاملا کنترل شده برای خروجی DC تنظیم شده استفاده می کند، تحریف هارمونیک پایین تر و عامل قدرت واحد. ماژول خط هوشمند اقتصادی تر است.ماژول خط فعال برای کاربردهایی که نیاز به تنظیم دقیق اتوبوس DC یا الزامات سختگیرانه کیفیت قدرت دارند مناسب است.

س2: آیا 6SL3130-6TE23-6AA3 شامل کابل DRIVE-CLiQ است؟

بله، کابل بین ماژول DRIVE-CLiQ همراه با 6SL3130-6TE23-6AA3 برای اتصال به ماژول S120 مجاور در استیک کتاب شامل می شود.کابل هایی که به اجزای مجاور یا به واحد کنترل متصل نیستند باید به صورت جداگانه سفارش داده شوند..

سوال 3: چند ماژول موتور می تواند به یک 6SL3130-6TE23-6AA3 متصل شود؟

این تعداد توسط ظرفیت 36 کیلو وات قدرت مداوم و خروجی 60A DC محدود می شود.کل برق نباید بیش از 36 کیلو وات باشدبار اوج بازسازی به طور جداگانه توسط قابلیت بازخورد ماژول اداره می شود.

سوال 4: آیا می توان بازخورد بازسازی را در این ماژول غیرفعال کرد؟

بله، در ماژول خط هوشمند 36 کيلو وات، بازخورد دوباره فعال است و می تواند با پارامتر کردن از طریق STARTER یا پورتال TIA غیرفعال شود.تنها زمانی که برنامه به طور خاص نیاز دارد آن را غیرفعال کنید ️ انرژی ترمز بدون بازسازی از طریق مقاومت های ترمز به جای بازگشت به شبکه تغذیه از بین می رود.

س5: چه الزامات نصب کابینت برای نوع خنک کننده داخلی اعمال می شود؟

حداقل فاصله 100 میلی متر بالای و زیر ماژول برای جریان هوا. ماژول باید عمودی نصب شود. دمای محیط کابینت باید در حدود 0 ̊40 °C برای حداکثر قدرت نامی حفظ شود. بالاتر از 40 °C،نرخ تخفیف بر اساس دستورالعمل نصب سخت افزار SINAMICS S120 اعمال می شود. فن داخلی یک ماده ی فرسودگی است. بر اساس برنامه ی تعمیر و نگهداری بررسی و تعویض کنید
