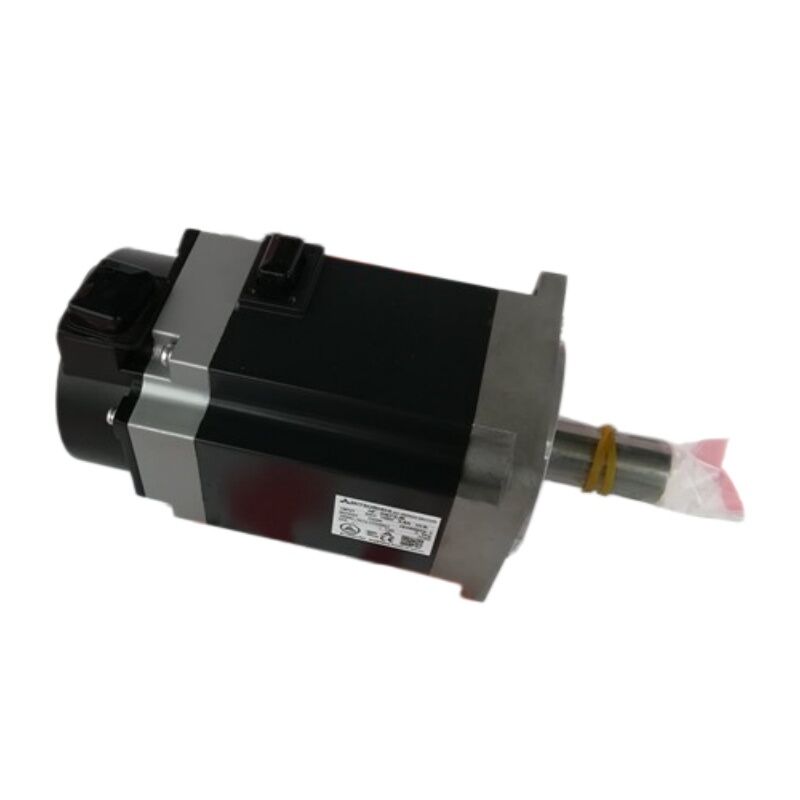

Mitsubishi HF-KN73JK. HF Series AC Servo Motor 0.75 kW / 2.4 Nm / 3000 rpm / کلید دار / مهر روغن / 17-Bit مطلق
0.75 کیلو وات با شفت کلیدی و مهر روغن دو جزئیات پیکربندی که سازگاری را هدایت می کنند
HF-KN73JK موتور AC سری MELSERVO HF FANUC با سرعت 0.75 kW / 2 است.4 Nm گشتاور مداوم و سرعت نامی 3000 rpm در قاب فلنج 80 میلی متر ️ پیکربندی شده با یک شاخه کلید و مهر روغن در پایان خروجی شاخهاین دو جزئیات پسوند (K = کلید راه، J = مهر روغن) تعریف رابط مکانیکی و مهر محیط زیست از این نوع خاص.
درخشنده:راه کلیدی که در گودال موتور ماشینکاری شده است به یک محور، چرخ چرخ یا دنده اتصال با کلید مطابقت دارد اجازه می دهد تا چرخش را از طریق یک قفل مکانیکی مثبت منتقل کند.یک محور اتصال به درستی نصب شده با یک کلید تطبیقی انتقال 2.4 Nm دوام و 7.2 Nm torque اوج بدون تکیه بر فشرده سازی اصطکاک به تنهایی برای برنامه های کاربردی با عقب نشینی مکرر، torques اوج بالایا محیط های لرزش که در آن محورهای فشرده شده با اصطکاک می توانند مایکرو اسلیپ ایجاد کنند، گره کلید دار مشخصات مکانیکی مناسب است.
مهر و موم روغن:مهر و موم روغن نصب شده در نقطه خروجی گودال محافظت از ورود روغن، چربی و مایع خنک کننده از مکانیسم ماشین متصل به محفظه لگن موتور را فراهم می کند.بر روی ماشین هایی که در آن گره موتور به یک جعبه گیربکس روغن شده متصل می شود، پیچ توپ روان کننده یا محیط فرسایش مرطوب، مهر روغن مانع از مهاجرت روغن در امتداد میله به داخل موتور می شود. درجه بندی IP65 برای بدن موتور اعمال می شود.مهر و موم روغن حفاظت خاص از ورود گودال را فراتر از آنچه که گاز استاندارد IP65 ارائه می دهد، اضافه می کند.
مشخصات کلیدی
| پارامتر | ارزش |
|---|
| تولید نامی | 0.75 کيلو وات |
| چرخش نامی | 2.4 Nm |
| حداکثر تورک | 7.2 Nm |
| سرعت نامی | 3،000 دور در دقیقه |
| حداکثر سرعت | 5،000 دور در دقیقه |
| جریان نامی | 4.8A |
| عرضه | کلاس 200 ولت AC |
| رمزگذاری کننده | 17-بیتی مطلق، 131,072 ppr |
| شفت | کلید (K) |
| مهر و موم | مهر و موم روغن (J) |
| رتبه بندی IP | IP65 |
| فلنج | 80 × 80 میلی متر |
رمزگشایی مطلق 17 بیتی
کدگر مطلق 17 بیتی 131,072 موقعیت در هر چرخش را فراهم می کند و موقعیت میله را از طریق چرخه های خاموش کردن قدرت حفظ می کند.کنترل کننده سرو موقعیت دقیق محور را فوراً می داند. هیچ چرخه مرجع-بازگشت (هومینگ) مورد نیاز نیست.باتری پشتیبان برای شمارنده مطلق چند دور در تقویت کننده سرو است، نه در موتور.نظارت بر شاخص هشدار باتری تقویت کننده و جایگزین کردن باتری قبل از فعال شدن هشداربرای جلوگیری از از دست دادن داده های موقعیت مطلق.
HF-KN73JK با تقویت کننده های Mitsubishi MELSERVO که از رابط رمزگذاری سری HF پشتیبانی می کنند سازگار است.مطابقت تقویت کننده را قبل از مشخص کردن به عنوان جایگزینی برای یک دستگاه که در آن موتور نصب شده از یک سری HG بعدی است تایید کنید HF و HG استفاده از نسل های تقویت کننده مختلف.
سوالات عمومی
سوال1: تفاوت بین HF-KN73JK و HF-KN73J چیست؟
هر دو موتورهای سری HF 0.75 kW با مهر روغن و کدگذاری مطلق 17 بیتی هستند. تفاوت در میله است: HF-KN73J دارای یک میله صاف مستقیم (بدون کلید) ،در حالی که HF-KN73JK دارای یک شاخه کلید با یک کلید مکانیکی است. محور اتصال باید با نوع میله مطابقت داشته باشد یک محور صاف برای میله مستقیم ، یک محور کلیدی برای میله کلیدی.قبل از سفارش، بررسی کنید که نوع میله ای که محور اتصال ماشین را در بر می گیرد.
س2: آیا مهر روغن امتیاز IP را تغییر می دهد؟
بدن موتور دارای درجه بندی IP65 هم با مهر روغن و هم بدون مهر روغن است.مهر و موم روغن حفاظت اضافی را به طور خاص در رابط گودال به گودال در برابر نفوذ روغن و چربی از طرف مکانیسم رانده شده فراهم می کندبر روی ماشین هایی که دارای رابط های آستین روغن نشده اند، مهر روغن مورد نیاز نیست اما هیچ آسیبی ایجاد نمی کند.مهر روغن با پسوند J مشخصات صحیح است.
س3: کدام تقویت کننده های سرو با HF-KN73JK سازگار هستند؟
تقویت کننده های Mitsubishi MELSERVO از نسل سری سازگار با خانواده موتور های HF و رابط رمزگذاری مطلق 17 بیتی آن.قبل از جفت سازی مدل تقویت کننده خاص و سازگاری آن با کلاس موتور HF-KN73 را تأیید کنید.. سری HF یک نسل قدیمی تر از سری HG فعلی است. دو سری در همان تقویت کننده قابل تعویض نیستند.
سوال 4: موتور در هنگام روشن شدن یک آلارم موقعیت مطلق نشان می دهد. آیا این کدگذاری کننده یا باتری اشتباه است؟
باتري ي احتياطي 17 بتي در افزاينده سروست، نه در موتوریک آلارم موقعیت مطلق در زمان قدرت به طور معمول نشان می دهد که یک باتری تقویت کننده خالی است که اجازه داده است شمارنده موقعیت را در طول یک دوره خاموش کردن قدرت تنظیم مجدد کند. باتری تقویت کننده را جایگزین کنید و قبل از شروع تولید، تنظیم موقعیت مرجع را اجرا کنید. فقط اگر آلارم با باتری سالم تایید شده باقی بماند، باید کدگر موتور بررسی شود..
س5: قبل از نصب، چه چیزی باید روی HF-KN73JK استفاده شده بررسی شود؟
از سطح عمود کلید شده برای پیدا کردن نشانه ها یا نشانه های نصب قبل از اتصال چک کنید. مهر روغن را برای تغییر شکل یا آسیب ناشی از نصب قبلی بررسی کنید.اندازه گیری مقاومت پیچ و تاب سه فاز برای تعادل و مقاومت عایق در زمین (با کابل رمزگذاری جدا شده). برای حرکت صاف در حالی که به دست چرخش می کند. کنتاکتور کابل رمزگشایی برای خوردگی یا آسیب پین را بررسی کنید.یک آزمایش کنترل شده با سرعت کم با نظارت بر جریان تقویت کننده قبل از بار تولید کامل، بررسی نهایی ترجیح داده می شود.
