تقویت کننده سرو Fanuc A06B-6079-H101 یا A06B6079H101

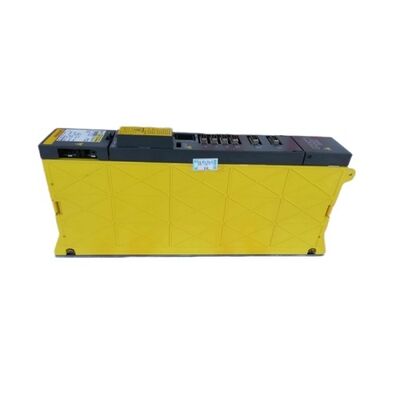

FANUC A06B-6079-H101 | ماژول سروو تک محوره آلفا SVM1-12 — رابط 3.0 آمپر / 0.75 کیلووات / نوع A/B

شماره قطعه: A06B-6079-H101

سازنده:شرکت FANUC (ژاپن)

نوع محصول:ماژول تقویت کننده سروو تک محوره — سری آلفا

رابط نوع A/B — تمایز حیاتی

A06B-6079-H101 و A06B-6096-H101#H هر دو ماژول SVM1-12 هستند — شناسه مدل یکسان، رتبه بندی الکتریکی یکسان (3.0 آمپر، 0.75 کیلووات، 283-325 ولت، خروجی 230 ولت)، فرم فاکتور فیزیکی 60 میلی متری یکسان. تفاوت در رابط CNC است و این تفاوتی است که تعیین می کند کدام یک را دستگاه نیاز دارد.

A06B-6079-H101 از رابط نوع A/B استفاده می کند — یک اتصال کابل موازی PWM از واحد درایو سروو CNC به ماژول تقویت کننده. این معماری رابط اصلی سری آلفا است که با کنترل های غیر i سری FANUC 15، 16، 18 و 21 استفاده می شود. A06B-6096-H101 (نوع FSSB) از یک گذرگاه سریال فیبر نوری برای کنترل های سری i استفاده می کند. این انواع رابط سازگار نیستند — دستگاهی که برای نوع A/B سیم کشی شده است نمی تواند از ماژول FSSB استفاده کند و بالعکس.

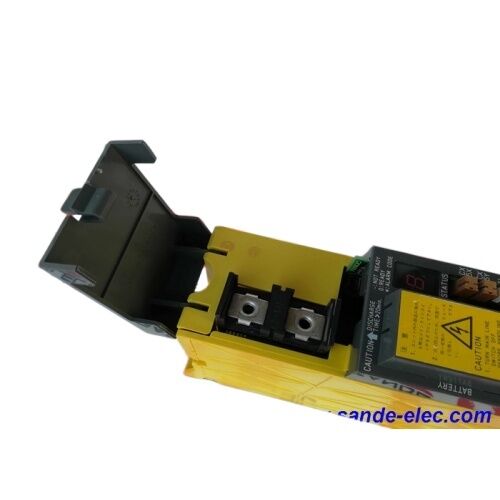

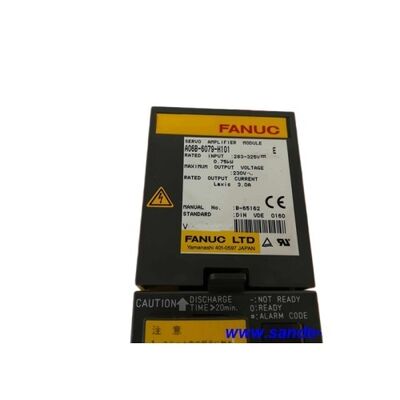

در A06B-6079-H101، شناسه سری در وسط شماره طراحی — 6079 — شناسه فیلد برای نسل رابط نوع A/B است. هنگام بررسی یک ماژول در کابینت، این عدد روی برچسب قطعه بلافاصله نسل رابط نصب شده را قبل از بررسی هرگونه سیم کشی تأیید می کند.

مشخصات کلیدی

SVM1-12 — ماژول سطح ورودی برای محورهای کمکی سبک

با خروجی پیوسته 3.0 آمپر و 0.75 کیلووات، SVM1-12 برای انتهای سبک محدوده محور آلفا اندازه گذاری شده است. کلاس های موتور جفت شده آن α1/3000 (1 نیوتن متر، 3000 دور در دقیقه) و α2/2000 (2 نیوتن متر، 2000 دور در دقیقه) هستند — موتورهای آلفای کوچک که بر روی محورهای موقعیت یابی کمکی استفاده می شوند: محور C در مراکز چرخش کوچک، درایوهای میز دوار، ایندکس کردن مجله ابزار، و محورهای ثانویه با بار کم. مصرف باس DC 0.75 کیلووات در محاسبه تقاضای PSM برای یک کابینت چند ماژولی ناچیز است.

یک نکته نصب خاص برای این ماژول: هنگام تهیه جایگزین، مشخص کنید که آیا نصب از یک یا دو پورت باتری CX5 استفاده می کند. برخی از انواع در این پیکربندی متفاوت هستند.

زمینه سری A06B-6079

خانواده A06B-6079 سری کامل SVM آلفا با رابط نوع A/B است. هر مدل از SVM1-12 (H101) تا SVM1-360 (H108) و محدوده دو محوره SVM2 دارای یک همتای موازی A06B-6096 FSSB است. سری های 6079 و 6096 نام مدل های یکسان (SVM1-12، SVM1-40 و غیره) و رتبه بندی الکتریکی را به اشتراک می گذارند — فقط ارقام میانی شماره قطعه نسل رابط را مشخص می کنند.

سوالات متداول

س1: آیا A06B-6079-H101 (نوع A/B) می تواند جایگزین A06B-6096-H101 (FSSB) شود؟

خیر. هر دو ماژول SVM1-12 با رتبه بندی الکتریکی یکسان اما رابط های CNC متفاوت هستند. A06B-6079 از اتصالات کابل PWM موازی نوع A/B برای کنترل های سری 15/16/18/21 غیر i استفاده می کند. A06B-6096 از گذرگاه فیبر نوری FSSB برای کنترل های سری i استفاده می کند. این معماری های رابط سازگار نیستند — استفاده از نوع اشتباه نیاز به سیم کشی مجدد اتصال CNC ماژول دارد که یک جایگزینی میدانی عملی نیست.

س2: چه موتورهای سروو آلفا با A06B-6079-H101 سازگار هستند؟

α1/3000 (1 نیوتن متر، 3000 دور در دقیقه) و α2/2000 (2 نیوتن متر، 2000 دور در دقیقه). هر دو کلاس موتور جریان نامی را به راحتی در محدوده پیوسته 3.0 آمپر مصرف می کنند. موتورهای کلاس α3 و بالاتر نیاز به SVM1-20 (H102، 5.9 آمپر) یا بزرگتر دارند.

س3: چه آلارم هایی نشان می دهد که A06B-6079-H101 به جای موتور خراب شده است؟

آلارم 8 (اضافه جریان / خطای IPM): کابل های برق موتور را جدا کرده و مقاومت عایقی سیم پیچ به زمین را اندازه گیری کنید. اگر عایق خوب است (چند صد مگا اهم) و آلارم با قطع شدن کابل ها ادامه دارد، ماژول تقویت کننده دارای خطای داخلی است. اگر عایق کم باشد، موتور یا کابل منبع خطا است. خطاهای ارتباطی مداوم با واحد درایو سروو CNC پس از تأیید یکپارچگی کابل نیز نشان دهنده خطای ماژول است.

س4: آیا تعویض A06B-6079-H101 نیاز به تغییر پارامترهای CNC دارد؟

برای جایگزینی SVM1-12 نوع A/B مشابه، هیچ تغییری در پارامترهای محور لازم نیست — پارامترهای نوع موتور و بهره های سروو در SRAM CNC ذخیره می شوند و تحت تأثیر تعویض ماژول قرار نمی گیرند. قبل از روشن کردن، شماره محور و اتصالات را با نصب اصلی مطابقت دهید.

س5: A06B-6079-H101 از کجا تهیه می شود؟

از طریق بازار پس از فروش ماژول FANUC Alpha — سری A06B-6079 دارای پایگاه نصب شده بزرگی است و از طریق فروشندگان تخصصی درایو CNC، برنامه های تبادل و خدمات تعمیر به طور فعال در دسترس است. H101 (SVM1-12 نوع A/B) را تأیید کنید و پیکربندی پورت باتری CX5 (یک یا دو) را مشخص کنید اگر تامین کننده این اطلاعات را درخواست کند.
