FANUC سرو موتور A06B-0162-B575#0008 A06B0162B575#0008 A06B-0162-B575#0008

FANUC سرو موتور A06B-0162-B575#0008 A06B0162B575#0008 A06B-0162-B575#0008
FANUC سرو موتور A06B-0162-B575#0008 A06B0162B575#0008 A06B-0162-B575#0008 FANUC سرو موتور A06B-0162-B575#0008 A06B0162B575#0008 A06B-0162-B575#0008

تصویر بزرگ :  FANUC سرو موتور A06B-0162-B575#0008 A06B0162B575#0008 A06B-0162-B575#0008

جزئیات محصول:
محل منبع: ژاپن
نام تجاری: Fanuc
گواهی: CE ROHS
شماره مدل: A06B-0162-B575#0008
پرداخت:
مقدار حداقل تعداد سفارش: 1 عدد
جزئیات بسته بندی: بسته بندی اصلی
زمان تحویل: 0-3 روز
شرایط پرداخت: T/T، پی پال، وسترن یونیون
قابلیت ارائه: 100 عدد در روز
مخاطب

FANUC سرو موتور A06B-0162-B575#0008 A06B0162B575#0008 A06B-0162-B575#0008

توضیحات
وضعیت: مهر و موم کارخانه جدید (NFS) شماره مورد: A06B-0162-B575#0008
مبدا: ژاپن
برجسته کردن:

موتور سروو صنعتی A06B,موتور سروو AC یاسکاوا مدل a06b

,

a06b yaskawa ac servo motor

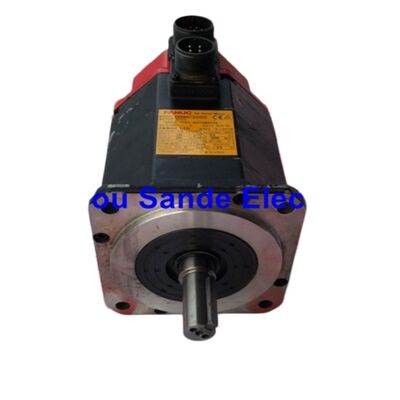

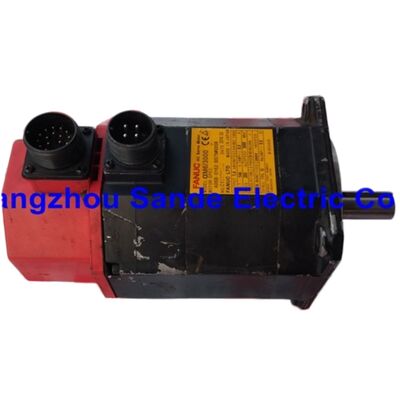

FANUC A06B-0162-B575#0008 — سری آلفا موتور سروو AC αM6/3000، شفت مستقیم با شیار کلید، رمزگذار پالس مطلق αA64

مرور کلی محصول

SVM2-40/80: A06B-6079-H207 — دو محوره (کانال محور M)A06B-0162-B575#0008 متعلق به زیرمجموعه αM در خانواده موتورهای آلفا FANUC است، گروهی از موتورهای سروو فشرده و مهر و موم شده که به طور خاص برای درایوهای تغذیه ماشین ابزار CNC کوچک تا متوسط، از جمله مراکز ماشین کاری عمودی، تراش CNC و ماشین های سنگ زنی چند محوره مهندسی شده اند.مشخصات تأیید شده144 ولت AC، 3 فازمقدارشماره قطعه FANUCA06B-0162-B575#0008سری موتورFANUC Alpha (α) — زیرمجموعه αMشناسه مدل موتورαM6/3000

خروجی نامی

1.4 کیلووات

گشتاور نامی 6 نیوتن متر
سرعت نامی A06B-0162-B177
جریان نامی 6 آمپر
ولتاژ تغذیه (از آمپلی فایر) 144 ولت AC، 3 فاز
فرکانس 200 هرتز
رمزگذار بازخورد رمزگذار پالس مطلق αA64 (64000 پالس بر دور)
نوع شفت مستقیم
شیار کلید شفت بله (#0008)
ترمز نگهدارنده هیچ
استاندارد آب بندی IP67
سری αM در متن خانواده موتورهای سروو آلفا FANUC طیف گسترده ای از گشتاور و سرعت را پوشش می دهد، اما در این میان زیرمجموعه αM جایگاه خاصی را اشغال می کند: موتورهایی که برای نصب فشرده بر روی محورهای ماشین ابزار با وظیفه متوسط طراحی شده اند، جایی که اینرسی کمتر و پاسخ دینامیکی سریع مهمتر از توان خروجی اوج است. αM6/3000 در انتهای پایین طیف گشتاور αM قرار دارد — بالاتر از αM2/3000 و αM2.5/3000 — و به طور گسترده در محورهای X، Y و Z مراکز ماشین کاری عمودی کوچکتر، تراش های برجکی CNC و ماشین های سنگ زنی دقیق که در طول دوره تولید نسل آلفا FANUC ساخته شده اند، یافت می شود.
آنچه شناسه "M" بیان می کند ساده است: اینها موتورهای اینرسی متوسط با طراحی قاب بهینه شده برای ابعاد زین و هد استاک محور ماشین ابزار هستند. آنها از همان ساختار مهر و موم شده و رمزگذار پالس αA64 موتورهای خانواده بزرگتر آلفا استفاده می کنند، اما اندازه فلنج کوچکتر و جرم کمتر آنها باعث می شود ادغام آنها در طرح های ماشین فشرده که در آن موتور باید مستقیماً پشت بلبرینگ پشتیبانی پیچ ساچمه ای نصب شود، آسان تر باشد. به طور معمول، بله — رمزگذار پالس مطلق حتی زمانی که ماشین خاموش است، داده های موقعیت شفت را حفظ می کند، بنابراین CNC در هر بار راه اندازی موقعیت مطلق ذخیره شده را می خواند و محور بدون اجرای مرجع آماده است. این به باتری رمزگذار داخل آمپلی فایر سروو که شارژ باقی می ماند، بستگی دارد. اگر ولتاژ باتری به زیر حد آستانه کاهش یابد، داده های موقعیت ذخیره شده از بین می روند و نیاز به بازگشت مرجع (یا بازگشت صفر دستی) در تمام محورهای پشتیبانی شده توسط باتری وجود دارد. FANUC توصیه می کند باتری آمپلی فایر را به صورت برنامه ریزی شده تعویض کنید — معمولاً هر دو تا سه سال در ماشین های در حال تولید منظم — قبل از اینکه هشدار باتری کم ظاهر شود. هشدار، بسته به مدل CNC، هشدار FANUC SV5136 (ولتاژ باتری کم) یا SV5137 (ولتاژ باتری صفر) است؛ اولی یک هشدار است که امکان تعویض برنامه ریزی شده باتری را می دهد، دومی به این معنی است که داده ها قبلاً از دست رفته اند.
شماره قطعه پایه B575 یک شفت مستقیم بدون ترمز را مشخص می کند. کد اصلاحی #0008 یک شیار کلید به شفت اضافه می کند — یک شکاف کلید مماسی که بر روی شفت خروجی موتور ماشین کاری شده و یک کلید موازی استاندارد را می پذیرد. تفاوت عملی بین یک شفت مستقیم ساده و یک شفت کلیددار به نحوه اتصال موتور به سیستم انتقال قدرت ماشین بستگی دارد. یک شفت صاف به تنهایی به تناسب تداخلی یا بستن متکی است؛ شیار کلید یک ویژگی قفل مکانیکی مثبت را اضافه می کند که از چرخش شفت تحت بارهای شعاعی یا پیچشی بالا جلوگیری می کند. در ماشین ابزار که موتور یک پیچ ساچمه ای را از طریق یک کوپلینگ با سوراخ های شیار کلید به حرکت در می آورد، یا در جایی که طراحی نیاز به یک قرقره محرک دارد که توسط یک کلید نگه داشته می شود، شفت #0008 مشخصات صحیح است. جایگزینی یک شفت ساده در این برنامه ها خطر لغزش کوپلینگ را تحت بارهای گشتاور اوج دارد — یک مشکل خدماتی که معمولاً به صورت خطای موقعیت محور تحت شرایط برش سنگین ظاهر می شود.
رمزگذار پالس مطلق αA64: 64000 پالس در هر دور ترمز استاندارد
این معماری یک پیامد عملی برای نگهداری دارد: باتری رمزگذار در آمپلی فایر است، نه در موتور. هنگام تعویض موتور یا رمزگذار، مدار پشتیبان باتری در آمپلی فایر به طور مستقل حفظ موقعیت را مدیریت می کند. اگر باتری در زمان تعویض موتور تخلیه شود، ممکن است قبل از اینکه ماشین بتواند عملیات کاملاً خودکار را از سر بگیرد، نیاز به بازگشت مرجع در محور مربوطه باشد. رمزگذار پالس αA64 در محفظه عقب موتور مهر و موم شده است و یک جزء قابل سرویس دهی توسط کاربر نیست. خرابی رمزگذار — که معمولاً با هشدارهای SV0447 یا SV0448 در CNC های FANUC مشخص می شود — نیاز به تعویض واحد رمزگذار یا تعمیر/تعویض کامل موتور دارد.

آمپلی فایرهای سروو سازگار

A06B-0162-B575#0008 به یک آمپلی فایر سروو FANUC با توان 80 آمپر اوج برای کانال محور M نیاز دارد. ماژول های آمپلی فایر سازگار تأیید شده برای این موتور عبارتند از:

آمپلی فایرهای سری α (A06B-6079-xxxx):

SVM1-80: A06B-6079-H105 — تک محوره

SVM2-40/80: A06B-6079-H207 — دو محوره (کانال محور M)SVM2-80/80: A06B-6079-H208 — دو محوره (کانال های L و M)آمپلی فایرهای سری αi (A06B-6096-xxxx):SVM1-80i: A06B-6096-H105 — تک محورهSVM2-40/80i: A06B-6096-H207 — دو محوره (کانال محور M)

SVM2-80/80i: A06B-6096-H208 — دو محوره (کانال های L و M)

آمپلی فایرهای سری SVU (A06B-6089-xxxx):

SVU1-80: A06B-6089-H105SVU2-40/80: A06B-6089-H207 — محور MSVU2-80/80: A06B-6089-H208 — محورهای L و M

SVU2-12/80: A06B-6089-H209 — محور MSVU2-20/80: A06B-6089-H210 — محور Mانتخاب آمپلی فایر باید با طراحی الکتریکی اصلی ماشین مطابقت داشته باشد. هنگام تهیه موتور جایگزین برای یک ماشین موجود، آمپلی فایر نصب شده فعلی تعیین می کند که کدام مدل موتور قابل قبول است — کلاس جریان یا گشتاور نامی موتور را بدون تأیید سازگاری آمپلی فایر تغییر ندهید.

ویژگی های طراحی سری FANUC Alpha αM

ریپل گشتاور به حداقل رسیده

FANUC هندسه قطب مغناطیسی موتور آلفا را به طور خاص برای سرکوب ریپل گشتاور طراحی کرده است. گشتاور صاف و بدون ریپل مستقیماً در کیفیت پرداخت سطح در طول برش های نهایی، به ویژه در مسیرهای کانتورینگ که در آن سرعت محور ثابت است اما جهت برش به طور مداوم تغییر می کند، قابل مشاهده است. ترکیب شکل قطب بهینه شده، وضوح بالای رمزگذار پالس αA64 و کنترل جریان HRV (پاسخ برداری بالا) FANUC، موتوری را تولید می کند که حتی در سرعت های بسیار پایین نیز به نرمی می چرخد — یک ویژگی مهم برای محورهای مورد استفاده در عملیات برش نخ و قالب سازی.

ساختار مهر و موم شده تا IP67

  • موتورهای سری αM دارای رتبه IP67 هستند — کاملاً ضد گرد و غبار و قادر به مقاومت در برابر غوطه وری موقت در آب. در محیط ماشین ابزار CNC، که در آن خنک کننده، مه روغن و تراشه به طور مداوم وجود دارند، آب بندی IP67 محافظت معنی داری را در طول دوره های طولانی سرویس که انتظار می رود این ماشین ها کار کنند، فراهم می کند. موتورهای آلفای مهر و موم شده FANUC از یک مهر و موم استاتور و کانکتورهای ضد آب برای جلوگیری از ورود خنک کننده استفاده می کنند؛ با این حال، FANUC در مستندات محصول خود ذکر می کند که IP67 برای غوطه وری کوتاه مدت تأیید شده است و محافظت در برابر اسپری خنک کننده مستقیم مداوم را تضمین نمی کند. ماشین هایی که خنک کننده مستقیماً روی بدنه موتور اعمال می شود باید در برابر دستورالعمل های نصب خاص موتور بررسی شوند.
  • طراحی روتور فشرده با گشتاور بالا
  • سری αM از هندسه روتور استفاده می کند که گشتاور نسبتاً بالایی را برای ابعاد فیزیکی موتور ارائه می دهد. موتورهای کوچکتر و سبک تر با چگالی گشتاور کافی، جرم متحرک محورهای ماشین را کاهش می دهند، که به نوبه خود انرژی شتاب و کاهش شتاب مورد نیاز را کاهش می دهد و امکان تنظیمات حلقه سروو دقیق تر را فراهم می کند — که به زمان چرخه کوتاه تر و دقت کانتورینگ بهتر کمک می کند.

ماتریس واریانت — سری A06B-0162-B5xx

  • شماره قطعه
  • شفت
  • ترمز

رمزگذار

  • شیار کلید
  • A06B-0162-B575
  • مستقیم
  • هیچ
  • مطلق αA64

خیر

A06B-0162-B575#0008

مستقیمهیچ

مطلق αA64بلهA06B-0162-B775مستقیم

ترمز HPمطلق αA64

خیر

A06B-0162-B775#0008 مستقیم ترمز HP مطلق αA64 بله
A06B-0162-B175 به طور معمول، بله — رمزگذار پالس مطلق حتی زمانی که ماشین خاموش است، داده های موقعیت شفت را حفظ می کند، بنابراین CNC در هر بار راه اندازی موقعیت مطلق ذخیره شده را می خواند و محور بدون اجرای مرجع آماده است. این به باتری رمزگذار داخل آمپلی فایر سروو که شارژ باقی می ماند، بستگی دارد. اگر ولتاژ باتری به زیر حد آستانه کاهش یابد، داده های موقعیت ذخیره شده از بین می روند و نیاز به بازگشت مرجع (یا بازگشت صفر دستی) در تمام محورهای پشتیبانی شده توسط باتری وجود دارد. FANUC توصیه می کند باتری آمپلی فایر را به صورت برنامه ریزی شده تعویض کنید — معمولاً هر دو تا سه سال در ماشین های در حال تولید منظم — قبل از اینکه هشدار باتری کم ظاهر شود. هشدار، بسته به مدل CNC، هشدار FANUC SV5136 (ولتاژ باتری کم) یا SV5137 (ولتاژ باتری صفر) است؛ اولی یک هشدار است که امکان تعویض برنامه ریزی شده باتری را می دهد، دومی به این معنی است که داده ها قبلاً از دست رفته اند. ترمز استاندارد بله. رمزگذار پالس مطلق αA64 که در A06B-0162-B575#0008 استفاده می شود، هم با آمپلی فایرهای سری α (A06B-6079-xxxx و A06B-6089-xxxx) و هم با آمپلی فایرهای سری αi (A06B-6096-xxxx) سازگار است. FANUC آمپلی فایرهای سری αi را برای پذیرش سیگنال های رمزگذار و مشخصات توان موتور سری موتور آلفای قبلی طراحی کرده است، که به ماشین ها اجازه می دهد تا با آمپلی فایرهای جدیدتر بدون لزوماً تعویض موتور، ارتقا یابند. الزام حیاتی این است که جریان نامی موتور آمپلی فایر با رتبه پیوسته 6 آمپر موتور مطابقت داشته باشد. هنگام نصب موتور بر روی آمپلی فایر αi که قبلاً موتور دیگری را هدایت می کرده است، پارامترهای شناسه موتور در CNC باید برای مطابقت با مشخصات αM6/3000 به روز شوند؛ جدول پارامتر در کتابچه راهنمای پارامتر موتور/آمپلی فایر FANUC (B-65270EN) یافت می شود. س4: شایع ترین حالت های خرابی که در A06B-0162-B575#0008 در سرویس یافت می شود چیست؟
A06B-0162-B177 به طور معمول، بله — رمزگذار پالس مطلق حتی زمانی که ماشین خاموش است، داده های موقعیت شفت را حفظ می کند، بنابراین CNC در هر بار راه اندازی موقعیت مطلق ذخیره شده را می خواند و محور بدون اجرای مرجع آماده است. این به باتری رمزگذار داخل آمپلی فایر سروو که شارژ باقی می ماند، بستگی دارد. اگر ولتاژ باتری به زیر حد آستانه کاهش یابد، داده های موقعیت ذخیره شده از بین می روند و نیاز به بازگشت مرجع (یا بازگشت صفر دستی) در تمام محورهای پشتیبانی شده توسط باتری وجود دارد. FANUC توصیه می کند باتری آمپلی فایر را به صورت برنامه ریزی شده تعویض کنید — معمولاً هر دو تا سه سال در ماشین های در حال تولید منظم — قبل از اینکه هشدار باتری کم ظاهر شود. هشدار، بسته به مدل CNC، هشدار FANUC SV5136 (ولتاژ باتری کم) یا SV5137 (ولتاژ باتری صفر) است؛ اولی یک هشدار است که امکان تعویض برنامه ریزی شده باتری را می دهد، دومی به این معنی است که داده ها قبلاً از دست رفته اند. ترمز استاندارد بله. رمزگذار پالس مطلق αA64 که در A06B-0162-B575#0008 استفاده می شود، هم با آمپلی فایرهای سری α (A06B-6079-xxxx و A06B-6089-xxxx) و هم با آمپلی فایرهای سری αi (A06B-6096-xxxx) سازگار است. FANUC آمپلی فایرهای سری αi را برای پذیرش سیگنال های رمزگذار و مشخصات توان موتور سری موتور آلفای قبلی طراحی کرده است، که به ماشین ها اجازه می دهد تا با آمپلی فایرهای جدیدتر بدون لزوماً تعویض موتور، ارتقا یابند. الزام حیاتی این است که جریان نامی موتور آمپلی فایر با رتبه پیوسته 6 آمپر موتور مطابقت داشته باشد. هنگام نصب موتور بر روی آمپلی فایر αi که قبلاً موتور دیگری را هدایت می کرده است، پارامترهای شناسه موتور در CNC باید برای مطابقت با مشخصات αM6/3000 به روز شوند؛ جدول پارامتر در کتابچه راهنمای پارامتر موتور/آمپلی فایر FANUC (B-65270EN) یافت می شود. سلول های ماشین کاری چند محوره:
تمام واریانت ها هسته موتور αM6/3000 یکسان هستند: 1.4 کیلووات، 6 نیوتن متر، 3000 دور در دقیقه، 144 ولت، 200 هرتز، 6 آمپر. به طور معمول، بله — رمزگذار پالس مطلق حتی زمانی که ماشین خاموش است، داده های موقعیت شفت را حفظ می کند، بنابراین CNC در هر بار راه اندازی موقعیت مطلق ذخیره شده را می خواند و محور بدون اجرای مرجع آماده است. این به باتری رمزگذار داخل آمپلی فایر سروو که شارژ باقی می ماند، بستگی دارد. اگر ولتاژ باتری به زیر حد آستانه کاهش یابد، داده های موقعیت ذخیره شده از بین می روند و نیاز به بازگشت مرجع (یا بازگشت صفر دستی) در تمام محورهای پشتیبانی شده توسط باتری وجود دارد. FANUC توصیه می کند باتری آمپلی فایر را به صورت برنامه ریزی شده تعویض کنید — معمولاً هر دو تا سه سال در ماشین های در حال تولید منظم — قبل از اینکه هشدار باتری کم ظاهر شود. هشدار، بسته به مدل CNC، هشدار FANUC SV5136 (ولتاژ باتری کم) یا SV5137 (ولتاژ باتری صفر) است؛ اولی یک هشدار است که امکان تعویض برنامه ریزی شده باتری را می دهد، دومی به این معنی است که داده ها قبلاً از دست رفته اند. ماشین های سنگ زنی استوانه ای و سطحی CNC: بله. رمزگذار پالس مطلق αA64 که در A06B-0162-B575#0008 استفاده می شود، هم با آمپلی فایرهای سری α (A06B-6079-xxxx و A06B-6089-xxxx) و هم با آمپلی فایرهای سری αi (A06B-6096-xxxx) سازگار است. FANUC آمپلی فایرهای سری αi را برای پذیرش سیگنال های رمزگذار و مشخصات توان موتور سری موتور آلفای قبلی طراحی کرده است، که به ماشین ها اجازه می دهد تا با آمپلی فایرهای جدیدتر بدون لزوماً تعویض موتور، ارتقا یابند. الزام حیاتی این است که جریان نامی موتور آمپلی فایر با رتبه پیوسته 6 آمپر موتور مطابقت داشته باشد. هنگام نصب موتور بر روی آمپلی فایر αi که قبلاً موتور دیگری را هدایت می کرده است، پارامترهای شناسه موتور در CNC باید برای مطابقت با مشخصات αM6/3000 به روز شوند؛ جدول پارامتر در کتابچه راهنمای پارامتر موتور/آمپلی فایر FANUC (B-65270EN) یافت می شود. س4: شایع ترین حالت های خرابی که در A06B-0162-B575#0008 در سرویس یافت می شود چیست؟
تراش CNC و مراکز چرخش: به طور معمول، بله — رمزگذار پالس مطلق حتی زمانی که ماشین خاموش است، داده های موقعیت شفت را حفظ می کند، بنابراین CNC در هر بار راه اندازی موقعیت مطلق ذخیره شده را می خواند و محور بدون اجرای مرجع آماده است. این به باتری رمزگذار داخل آمپلی فایر سروو که شارژ باقی می ماند، بستگی دارد. اگر ولتاژ باتری به زیر حد آستانه کاهش یابد، داده های موقعیت ذخیره شده از بین می روند و نیاز به بازگشت مرجع (یا بازگشت صفر دستی) در تمام محورهای پشتیبانی شده توسط باتری وجود دارد. FANUC توصیه می کند باتری آمپلی فایر را به صورت برنامه ریزی شده تعویض کنید — معمولاً هر دو تا سه سال در ماشین های در حال تولید منظم — قبل از اینکه هشدار باتری کم ظاهر شود. هشدار، بسته به مدل CNC، هشدار FANUC SV5136 (ولتاژ باتری کم) یا SV5137 (ولتاژ باتری صفر) است؛ اولی یک هشدار است که امکان تعویض برنامه ریزی شده باتری را می دهد، دومی به این معنی است که داده ها قبلاً از دست رفته اند. ماشین های سنگ زنی استوانه ای و سطحی CNC: بله. رمزگذار پالس مطلق αA64 که در A06B-0162-B575#0008 استفاده می شود، هم با آمپلی فایرهای سری α (A06B-6079-xxxx و A06B-6089-xxxx) و هم با آمپلی فایرهای سری αi (A06B-6096-xxxx) سازگار است. FANUC آمپلی فایرهای سری αi را برای پذیرش سیگنال های رمزگذار و مشخصات توان موتور سری موتور آلفای قبلی طراحی کرده است، که به ماشین ها اجازه می دهد تا با آمپلی فایرهای جدیدتر بدون لزوماً تعویض موتور، ارتقا یابند. الزام حیاتی این است که جریان نامی موتور آمپلی فایر با رتبه پیوسته 6 آمپر موتور مطابقت داشته باشد. هنگام نصب موتور بر روی آمپلی فایر αi که قبلاً موتور دیگری را هدایت می کرده است، پارامترهای شناسه موتور در CNC باید برای مطابقت با مشخصات αM6/3000 به روز شوند؛ جدول پارامتر در کتابچه راهنمای پارامتر موتور/آمپلی فایر FANUC (B-65270EN) یافت می شود. سلول های ماشین کاری چند محوره:
جایی که عملکرد سروو ثابت در چندین محور برای دقت کانتورینگ حیاتی است ظاهر "کلاه قرمز" انتهای رمزگذار موتور — مشخصه نسل آلفا — باعث می شود موتور از نظر بصری در ماشین قابل تشخیص باشد و اغلب در ماشین های ساخته شده از اواسط دهه 1990 تا اواسط دهه 2000 که هنوز فعالانه در تولید هستند، یافت می شود. س3: آیا این موتور می تواند با آمپلی فایر سری αi اجرا شود، حتی اگر یک موتور نسل آلفا (غیر i) باشد؟ بله. رمزگذار پالس مطلق αA64 که در A06B-0162-B575#0008 استفاده می شود، هم با آمپلی فایرهای سری α (A06B-6079-xxxx و A06B-6089-xxxx) و هم با آمپلی فایرهای سری αi (A06B-6096-xxxx) سازگار است. FANUC آمپلی فایرهای سری αi را برای پذیرش سیگنال های رمزگذار و مشخصات توان موتور سری موتور آلفای قبلی طراحی کرده است، که به ماشین ها اجازه می دهد تا با آمپلی فایرهای جدیدتر بدون لزوماً تعویض موتور، ارتقا یابند. الزام حیاتی این است که جریان نامی موتور آمپلی فایر با رتبه پیوسته 6 آمپر موتور مطابقت داشته باشد. هنگام نصب موتور بر روی آمپلی فایر αi که قبلاً موتور دیگری را هدایت می کرده است، پارامترهای شناسه موتور در CNC باید برای مطابقت با مشخصات αM6/3000 به روز شوند؛ جدول پارامتر در کتابچه راهنمای پارامتر موتور/آمپلی فایر FANUC (B-65270EN) یافت می شود. تنها تفاوت بین دو شماره قطعه، شیار کلید شفت است. B575 (بدون اصلاح کننده پسوند، یا با #0000) یک شفت مستقیم ساده بدون شیار کلید است؛ واریانت #0008 دارای یک شیار کلید است که بر روی شفت خروجی ماشین کاری شده است. هر دو موتور از نظر مکانیکی و الکتریکی در سایر جنبه ها یکسان هستند — همان ابعاد فلنج، همان مشخصات نامی، همان رمزگذار. اینکه آیا شیار کلید مورد نیاز است کاملاً به کوپلینگ یا قرقره مورد استفاده در انتهای ماشین بستگی دارد. یک کوپلینگ با شیار کلید سوراخ شده باید از شفت #0008 استفاده کند؛ یک کوپلینگ بستن با سوراخ صاف یا کوپلینگی که فقط با اصطکاک می گیرد می تواند از هر دو استفاده کند. نصب موتوری با شیار کلید در یک کوپلینگ با سوراخ صاف از نظر فیزیکی امکان پذیر است اما از نظر مکانیکی اضافی است — برعکس (شفت صاف در سوراخ کوپلینگ کلیددار) گشتاور را تحت بار به طور قابل اعتماد منتقل نمی کند.
س2: رمزگذار αA64 به عنوان مطلق ذکر شده است. آیا این بدان معناست که ماشین هرگز پس از روشن شدن به بازگشت مرجع نیاز ندارد؟ به طور معمول، بله — رمزگذار پالس مطلق حتی زمانی که ماشین خاموش است، داده های موقعیت شفت را حفظ می کند، بنابراین CNC در هر بار راه اندازی موقعیت مطلق ذخیره شده را می خواند و محور بدون اجرای مرجع آماده است. این به باتری رمزگذار داخل آمپلی فایر سروو که شارژ باقی می ماند، بستگی دارد. اگر ولتاژ باتری به زیر حد آستانه کاهش یابد، داده های موقعیت ذخیره شده از بین می روند و نیاز به بازگشت مرجع (یا بازگشت صفر دستی) در تمام محورهای پشتیبانی شده توسط باتری وجود دارد. FANUC توصیه می کند باتری آمپلی فایر را به صورت برنامه ریزی شده تعویض کنید — معمولاً هر دو تا سه سال در ماشین های در حال تولید منظم — قبل از اینکه هشدار باتری کم ظاهر شود. هشدار، بسته به مدل CNC، هشدار FANUC SV5136 (ولتاژ باتری کم) یا SV5137 (ولتاژ باتری صفر) است؛ اولی یک هشدار است که امکان تعویض برنامه ریزی شده باتری را می دهد، دومی به این معنی است که داده ها قبلاً از دست رفته اند. س3: آیا این موتور می تواند با آمپلی فایر سری αi اجرا شود، حتی اگر یک موتور نسل آلفا (غیر i) باشد؟ بله. رمزگذار پالس مطلق αA64 که در A06B-0162-B575#0008 استفاده می شود، هم با آمپلی فایرهای سری α (A06B-6079-xxxx و A06B-6089-xxxx) و هم با آمپلی فایرهای سری αi (A06B-6096-xxxx) سازگار است. FANUC آمپلی فایرهای سری αi را برای پذیرش سیگنال های رمزگذار و مشخصات توان موتور سری موتور آلفای قبلی طراحی کرده است، که به ماشین ها اجازه می دهد تا با آمپلی فایرهای جدیدتر بدون لزوماً تعویض موتور، ارتقا یابند. الزام حیاتی این است که جریان نامی موتور آمپلی فایر با رتبه پیوسته 6 آمپر موتور مطابقت داشته باشد. هنگام نصب موتور بر روی آمپلی فایر αi که قبلاً موتور دیگری را هدایت می کرده است، پارامترهای شناسه موتور در CNC باید برای مطابقت با مشخصات αM6/3000 به روز شوند؛ جدول پارامتر در کتابچه راهنمای پارامتر موتور/آمپلی فایر FANUC (B-65270EN) یافت می شود. س4: شایع ترین حالت های خرابی که در A06B-0162-B575#0008 در سرویس یافت می شود چیست؟

بر اساس سوابق تعمیر مستند از متخصصان تعمیر موتور سروو، شایع ترین شرایط خرابی گزارش شده در این موتور عبارتند از: خرابی بلبرینگ در بلبرینگ انتهای محرک (DE) و/یا بلبرینگ انتهای مخالف محرک (ODE) — که معمولاً به صورت لرزش، صدا یا هشدار محور SV0436 (انحراف سرعت بیش از حد) تحت بار برش ظاهر می شود؛ نقص رمزگذار (رمزگذار پالس) به دلیل تخریب عنصر نوری یا خوردگی کانکتور، که به صورت هشدارهای SV0447/SV0448 ظاهر می شود؛ خرابی عایق سیم پیچ پس از ورود خنک کننده از طریق درزگیرهای شفت آسیب دیده یا درزگیرهای کانکتور؛ و آسیب کانکتور برق. تعویض بلبرینگ یک تعمیر استاندارد است؛ تعویض واحد رمزگذار پیچیده تر است و باید توسط یک مرکز تعمیر موتور سروو با تجهیزات تست مناسب انجام شود. قبل از محکوم کردن موتور برای هشدارهای رمزگذار، اطمینان حاصل کنید که کابل و کانکتور رمزگذار در انتهای آمپلی فایر سالم هستند و ولتاژ باتری کافی است.

س5: آیا این موتور هنوز به صورت نو موجود است یا منسوخ شده است؟ گزینه ها در صورت عدم امکان تهیه واحد جدید چیست؟

سری آلفا FANUC (α) — برخلاف سری فعلی αi و αiS — توسط FANUC به عنوان یک قلم تولیدی متوقف شده است. واحدهای جدید A06B-0162-B575#0008 دیگر تولید نمی شوند. گزینه های تهیه موجود عبارتند از: واحدهای موجودی جدید-قدیمی (NOS) از توزیع کنندگان قطعات صنعتی که قبل از توقف تولید، موجودی را خریداری کرده اند؛ واحدهای کاملاً بازسازی شده/تعویضی از متخصصان تعمیر موتور سروو که موتورها را با بلبرینگ ها، درزگیرها و اجزای رمزگذار جدید مطابق با مشخصات اصلی بازسازی می کنند؛ یا جایگزینی متقابل سری با یک موتور سازگار سری αi مانند A06B-0227-B*** (سری αiF 8/3000)، که نیاز به تأیید سازگاری آمپلی فایر دارد و ممکن است نیاز به به روز رسانی پارامترهای ماشین داشته باشد. هرگونه جایگزینی مدل موتور متفاوت نیاز به یک مهندس واجد شرایط FANUC یا ارائه دهنده خدمات تأیید شده برای پارامترسازی مجدد محور دارد — شناسه موتور، محدودیت های جریان و پارامترهای بهره سروو باید همه برای مطابقت با مشخصات موتور جایگزین به روز شوند.
