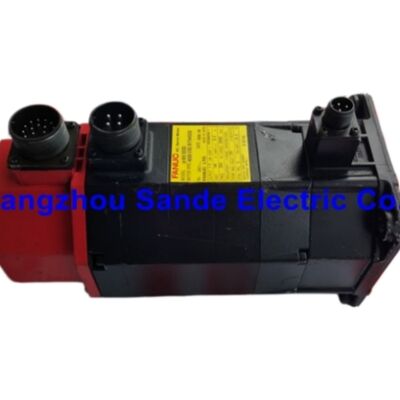

FANUC A06B-0162-B175#0006 — موتور سرو AC سری آلفا αM6/3000، شفت مخروطی، ترمز، پالسکودر مطلق αA64، سیمهای لخت
مرجع سریع
شماره قطعه: A06B-0162-B175#0006 (همچنین به عنوان A06B0162B175#0006 ارجاع داده میشود)
مدل موتور: FANUC αM6/3000 — سری آلفا، زیرمجموعه M
پیکربندی کلیدی: شفت مخروطی · ترمز نگهدارنده DC 24 ولت · انکودر مطلق αA64 · کابلکشی با سیمهای لخت
مرور کلی محصول
موتور سرو AC 1.4 کیلووات FANUC A06B-0162-B175#0006 از سری اول آلفا (α) FANUC، به طور خاص زیرمجموعه αM — گروه فشرده با قاب متوسط که برای کاربردهای محور تغذیه ماشین ابزار CNC توسعه یافته است. در اساسیترین سطح، این یک بدنه موتور αM6/3000 است که با سه ویژگی مجهز شده است که با هم شماره قطعه کامل را تعریف میکنند: یک شفت خروجی مخروطی، یک ترمز نگهدارنده 24 ولت DC با رهاسازی الکتریکی، و یک پیکربندی کابل کارخانهای با استفاده از "سیمهای لخت" (انتهای سیم لخت بدون کانکتور قالبگیری شده از پیش نصب شده). این آخرین جزئیات است که #0006 را از انواع B175 که در غیر این صورت یکسان هستند جدا میکند و این موتور را به انتخاب ارجح در ساخت ماشینهای OEM و نصب مهار کابل سفارشی که در آن یکپارچهساز سیمکشی را مستقیماً به محفظههای کانکتور یا جعبههای اتصال خود خاتمه میدهد، تبدیل میکند.این موتور یک جزء تثبیت شده از اکوسیستم محور تغذیه آلفا FANUC است، کاملاً با آمپلیفایر سرو سری آلفا SVM و SVU سازگار است و به طور گسترده در مراکز ماشینکاری CNC، مراکز تراشکاری و کاربردهای درایو سرو عمومی استفاده میشود. مانند تمام موتورهای αM6/3000، این موتور با سرعت نامی 3000 دور در دقیقه با گشتاور نامی 6 نیوتن متر کار میکند و دادههای موقعیت انکودر مطلق را از طریق یک پالسکودر αA64 با 64000 شمارش در هر دور برمیگرداند.مشخصات تأیید شدهشماره قطعهمقدار
شماره قطعه FANUC
A06B-0162-B175#0006
| مدل موتور |
αM6/3000 |
| سری |
س3: پس از تعویض این موتور، CNC یک هشدار پالسکودر نمایش میدهد و اجازه بازگشت مرجع را نمیدهد. چه چیزی احتمالاً باعث این امر شده و چگونه برطرف میشود؟ |
| خروجی نامی |
1.4 کیلووات |
| گشتاور نامی |
6 نیوتن متر |
| سرعت نامی |
3000 دور در دقیقه |
| جریان نامی |
6 آمپر |
| ولتاژ تغذیه (از آمپلیفایر) |
144 ولت AC، 3 فاز |
| فرکانس |
200 هرتز |
| نوع انکودر |
پالسکودر مطلق αA64 |
| رزولوشن انکودر |
64000 ppr |
| نوع شفت |
شفت مخروطی (استاندارد برای αM6) |
| ترمز نگهدارنده |
بله — رهاسازی الکتریکی DC 24 ولت |
| گشتاور ترمز |
2 نیوتن متر (ترمز استاندارد) |
| پایان کابلکشی |
سیمهای لخت (سیم لخت، بدون کانکتور) |
| کلاس حفاظت |
IP65 |
| تمام انواع ذکر شده: αM6/3000، 1.4 کیلووات، 6 نیوتن متر، 3000 دور در دقیقه، 144 ولت، 200 هرتز، 6 آمپر. |
0 درجه سانتیگراد تا +40 درجه سانتیگراد (عملیاتی) |
| دمای ذخیرهسازی |
تا +50 درجه سانتیگراد |
| حداکثر رطوبت نسبی |
80% بدون میعان |
| وزن |
11.5 کیلوگرم |
| شفت مخروطی: هدف طراحی و پیامدهای عملی |
پلتفرم موتور αM6/3000 با شفت مخروطی به عنوان "پیکربندی شفت خروجی استاندارد" طراحی شده است. این یک گزینه جایگزین که بعداً اضافه شده نیست — مخروط رابط جفتگیری مورد نظر برای این خانواده موتور است. مستندات مهندسی خود FANUC شفت مخروطی را در هر کجا که طراحی ماشین و زمان تحویل اجازه دهد توصیه میکند، و دلیل آن ساده است: یک جفتگیری مخروطی که به درستی نصب شده است، یک اتصال خودمرکز و بدون لقی را فراهم میکند که بار اتصال را در ناحیه تماس بزرگتری نسبت به یک شفت موازی کلیددار توزیع میکند، و میتوان آن را بدون آسیب مکانیکی به شفت یا سوراخ جفتگیری به طور قابل اعتماد جدا و دوباره نصب کرد. |
| در محور تغذیه ماشین ابزار، این خواص اهمیت دارند. جفتگیری بین یک موتور سرو و پیچ توپی — چه از طریق یک جفتگیری انعطافپذیر، یک جفتگیری صلب، یا یک پولی تسمه تایمینگ — باید همترازی مداوم را حفظ کرده و گشتاور را بدون لغزش یا سایش منتقل کند. اتصالات مخروطی، پس از کشیده شدن صحیح با گشتاور نصب مناسب، لغزش نمیکنند. جداسازی تمیز است و سطح شفت را به گونهای که گاهی اوقات فشار دادن یا راندن یک جفتگیری با سوراخ مستقیم انجام میدهد، مختل نمیکند. |
به طور خاص برای A06B-0162-B175#0006، ابعاد مخروطی از استاندارد FANUC برای قاب αM6 پیروی میکند. هر جفتگیری، پولی یا چرخدندهای که نصب میشود باید دقیقاً با این مشخصات مخروطی مطابقت داشته باشد — نه یک قطعه با سوراخ موازی با یک آستین آداپتور، بلکه یک قطعه با سوراخ مخروطی با ابعاد صحیح که برای این خانواده موتور ساخته شده است. |
ترمز نگهدارنده: نحوه عملکرد و زمان اهمیت آن
ترمز نصب شده بر روی A06B-0162-B175#0006 یک "ترمز نگهدارنده با فنر اعمال شده و رهاسازی الکتریکی" است که با ولتاژ DC 24 ولت تغذیه میشود. درک منطق عملیاتی برای نصب و عیبیابی حیاتی است: ترمز "هنگامی که منبع تغذیه 24 ولت وجود ندارد درگیر میشود" (نیروی فنر روتور را میبندد) و "هنگامی که 24 ولت اعمال میشود آزاد میشود" (الکترومغناطیس بر فنر غلبه میکند). این طراحی ایمن در برابر خطا به این معنی است که قطع برق — چه برنامهریزی شده و چه ناخواسته — به طور خودکار ترمز را اعمال میکند. در یک محور عمودی، این امر از سقوط بار محرک تحت گرانش هنگام قطع برق درایو سرو یا در حالت توقف اضطراری جلوگیری میکند.ترمز استاندارد در موتورهای سری B175 برای گشتاور نگهدارنده 2 نیوتن متر درجهبندی شده است — یک نیروی نگهداری استاتیک، نه یک ترمز توقف دینامیکی. هدف آن نگه داشتن موقعیت محور در هنگام خاموش بودن درایو است، نه کاهش سرعت بار چرخان. استفاده از آن به عنوان ترمز دینامیکی به سرعت سطوح اصطکاک را تخریب کرده و باعث خرابی زودرس ترمز میشود. در کاربرد صحیح، درایو ابتدا موتور را تحت قدرت سرو کنترل شده کاهش میدهد؛ ترمز فقط پس از توقف محور درگیر میشود.زمانبندی رهاسازی ترمز در راهاندازی مهم است. منبع تغذیه 24 ولت به ترمز باید قبل از اینکه درایو سرو سعی کند محور را حرکت دهد، اعمال شود (و تأیید شود). یک خطای رایج در راهاندازی، ظرفیت ناکافی منبع تغذیه 24 ولت یا مقاومت بیش از حد کابل به سیمپیچ ترمز است که منجر به میدان مغناطیسی ضعیفتر از حد مشخص، رهاسازی ناقص و کشش متناوب یا گرم شدن مجموعه ترمز میشود. یک جاذب موج (دیود سرکوب یا مدار RC) باید همیشه در اتصال سیمپیچ ترمز در کابینه مغناطیس قدرت نصب شود تا از جهش ولتاژ تولید شده در هنگام قطع برق جلوگیری کند.
سیمهای لخت: پسوند #0006 در عمل به چه معناست
پسوند "#0006" در این موتور به معنای "سیمهای لخت" است — کابل برق، کابل بازخورد و کابل ترمز همگی از بدنه موتور با انتهای سیم لخت خارج میشوند. هیچ محفظه کانکتور قالبگیری شده، هیچ پلاگ از پیش مونتاژ شده، هیچ پوشش پشتی وجود ندارد. کابلها به سادگی با هادیهای لخت شده آماده برای اتصال توسط یکپارچهساز خاتمه مییابند.
این یک انتخاب سفارش عمدی است، نه یک اقدام کاهش هزینه. سیمهای لخت در شرایطی مشخص میشوند که:
OEM ماشین مهار کابل خود را با انواع کانکتورهای استاندارد داخلی که با پلاگهای دایرهای استاندارد FANUC متفاوت است، مونتاژ میکندموتور در یک زنجیره کابل یا کانال نصب میشود که در آن یک کانکتور از پیش مونتاژ شده بدون برداشتن از مجرا عبور نمیکندنصب از سیمکشی بلوک ترمینال در داخل یک محفظه استفاده میکند، که خاتمه مستقیم سیم را نسبت به اضافه کردن یک کانکتور جفتشونده مرتبتر میکندمونتاژ کابل توسط یک تامینکننده کابل متخصص انجام میشود که مطابق با کیفیت و مشخصات خود خاتمه میدهدبرای کاربران نهایی که این موتور را به عنوان جایگزین مستقیم خریداری میکنند، نیاز به سیمهای لخت باید قبل از سفارش درک شود. اگر ماشین در میدان دارای کابلهایی با کانکتورهای استاندارد قالبگیری شده FANUC باشد، موتور #0006 را نمیتوان مستقیماً وصل کرد — یا کابلهای ماشین موجود باید برای مطابقت مجدداً خاتمه یابند، یا باید نوع مناسب مجهز به کانکتور (معمولاً بدون پسوند، یا #0000) سفارش داده شود. جایگزینی یک موتور با سیمهای لخت بدون در نظر گرفتن این موضوع، ماشین را قادر به اتصال جایگزین تا زمانی که کار کابلکشی اضافی تکمیل شود، نخواهد کرد.پالسکودر مطلق αA64: معماری انکودر و پشتیبان باتریA06B-0162-B175#0006 از "پالسکودر مطلق سریال αA64" استفاده میکند، یک انکودر نوری که در درپوش پشتی موتور ادغام شده است. رزولوشن 64000 شمارش در هر دور، دادههای موقعیت با دقت بالا را از طریق یک پیوند ارتباط سریال به آمپلیفایر سرو برمیگرداند، نه خطوط کوادراتور A/B/Z موازی که در فناوریهای انکودر قدیمیتر استفاده میشود.
حفظ موقعیت در حالت مطلق به "باتری پشتیبان لیتیومی که در آمپلیفایر سرو قرار دارد" بستگی دارد، نه در بدنه موتور. این یک جزئیات سرویس مهم است. باتری شمارنده موقعیت چند دور را در حالی که ماشین خاموش است حفظ میکند؛ هنگامی که برق بازیابی میشود، CNC میتواند موقعیت محور مطلق را بدون نیاز به اجرای مجدد مرجع بخواند. با این حال، اگر باتری خراب شود یا اجازه تخلیه کامل داده شود، دادههای موقعیت از دست میرود و قبل از اینکه ماشین بتواند به عملیات عادی بازگردد، باید یک بازگشت مرجع انجام شود.
کدهای خطای FANUC "SV5136" (ولتاژ باتری کم) و "SV5137" (ولتاژ باتری صفر / داده موقعیت از دست رفته) شاخصهای تشخیصی این وضعیت هستند. SV5136 یک دوره هشدار اولیه را فراهم میکند — دادههای موقعیت هنوز دست نخورده هستند اما تعویض باتری باید به سرعت برنامهریزی شود. SV5137 به این معنی است که دادهها از بین رفتهاند؛ پس از تعویض باتری، یک چرخه کامل بازگشت مرجع اجباری است. تعویض برنامهریزی شده باتری در فواصل سرویس منظم (معمولاً هر دو تا سه سال در سرویس تولیدی عادی) از وقفههای ناخواسته ناشی از از دست دادن باتری انکودر جلوگیری میکند.
آمپلیفایرهای سرو سازگار
A06B-0162-B175#0006 از نظر مکانیکی و الکتریکی با تمام انواع دیگر A06B-0162-B*** برای اهداف انتخاب آمپلیفایر قابل تعویض است. مدل موتور αM6/3000 است که به یک کانال آمپلیفایر سرو با درجهبندی 80 آمپر نیاز دارد.ماژولشماره قطعهα SVM — تک محور
SVM1-80
- A06B-6079-H105
- αi SVM — تک محور
- SVM1-80i
- A06B-6096-H105
α SVM — دو محور (کانال M)
SVM2-40/80
A06B-6079-H207αi SVM — دو محور (کانال M)SVM2-40/80i
A06B-6096-H207α SVM — دو محور (کانالهای L+M)SVM2-80/80
A06B-6079-H208αi SVM — دو محور (کانالهای L+M)SVM2-80/80iA06B-6096-H208α SVU — تک محور
SVU1-80
A06B-6089-H105
| α SVU — دو محور (کانال M) |
SVU2-40/80 |
مستقیم |
| در ماژولهای دو محوره، αM6/3000 باید در "کانال M" (درجهبندی 80 آمپر) قرار گیرد. کانال L در SVM2-40/80 فقط برای 40 آمپر درجهبندی شده است و نمیتواند این موتور را راهاندازی کند. |
جدول مرجع انواع A06B-0162-B175 |
شماره قطعه |
| شفت |
ترمز |
انکودر |
| پایان کابلکشی |
A06B-0162-B175 |
مخروطی |
| DC 24 ولت (2 نیوتن متر) |
αA64 |
کانکتور استاندارد FANUC |
| A06B-0162-B175#0006 |
مخروطی |
DC 24 ولت (2 نیوتن متر) |
| αA64 |
سیمهای لخت (سیم لخت) |
A06B-0162-B575 |
| مستقیم |
هیچ |
αA64 |
| کانکتور استاندارد |
A06B-0162-B575#0008 |
مستقیم + شیار کلید |
هیچαA64کانکتور استاندارد
A06B-0162-B775
| مستقیم |
DC 24 ولت (گشتاور بالا) |
αA64 |
کانکتور استاندارد |
تمام انواع ذکر شده: αM6/3000، 1.4 کیلووات، 6 نیوتن متر، 3000 دور در دقیقه، 144 ولت، 200 هرتز، 6 آمپر. |
|
شایعترین علت این است که دادههای موقعیت مطلق از انکودر αA64 در حین تعویض از دست رفته است. این اتفاق زمانی میافتد که موتور جایگزین بدون باتری شارژ شده در آمپلیفایر سرو وصل میشود، یا زمانی که باتری آمپلیفایر از قبل در پایان عمر خود بوده و قطع برق در حین تعویض موتور، تخلیه را کامل کرده است. بدون حافظه پشتیبان باتری، انکودر جدید هیچ داده موقعیت ذخیره شدهای ندارد و CNC این را به عنوان خطای پالسکودر تشخیص میدهد — معمولاً هشدار SV5137 یا معادل آن. راه حل ساده است: باتری آمپلیفایر را با یک واحد جدید تعویض کنید، برق را قطع و وصل کنید تا باتری جدید پایدار شود، سپس یک بازگشت مرجع کامل (بازگشت نقطه صفر) را در محور آسیبدیده انجام دهید. پس از ایجاد مرجع، CNC افست مطلق را برای انکودر جدید ذخیره میکند و محور در چرخههای برق بعدی به طور عادی کار خواهد کرد بدون اینکه نیاز به بازگشت مرجع مکرر باشد. اگر به جای SV5137، SV5136 (باتری کم) ظاهر شود، دادههای موقعیت احتمالاً هنوز دست نخورده هستند — باتری را به سرعت تعویض کنید و ممکن است بازگشت مرجع لازم نباشد. |
س4: آیا شفت مخروطی این موتور همان مشخصات شفتهای مخروطی استفاده شده در انواع αM6 با شفت مستقیم با آداپتور مخروطی است و آیا جفتگیریها قابل تعویض هستند؟ |
|
پس از نصب موتور جایگزین و قبل از آزاد کردن محور برای تولید عادی، سه بررسی باید بر روی سیستم ترمز انجام شود. اول، تأیید کنید که منبع تغذیه DC 24 ولت به سیمپیچ ترمز دارای ولتاژ صحیح است و پیوستگی سیمکشی از طریق پایانبندی جدید سیمهای لخت سالم است — هرگونه خطای اتصال در سیمهای لخت باعث میشود ترمز به درستی آزاد نشود. دوم، با فعال بودن درایو سرو و نگه داشتن محور توسط درایو، منبع تغذیه 24 ولت را قطع کنید و تأیید کنید که محور تحت بار اسلاید عمودی لغزش نمیکند — این تأیید میکند که ترمز نگه داشته است. سوم، با فعال بودن درایو و روشن بودن منبع تغذیه ترمز 24 ولت (ترمز آزاد شده)، تأیید کنید که محور بدون کشش یا مقاومت غیرعادی آزادانه حرکت میکند — این تأیید میکند که ترمز کاملاً آزاد شده و روی روتور کشیده نمیشود. رهاسازی جزئی به دلیل ولتاژ ناکافی منبع تغذیه 24 ولت یا مقاومت بالا در سیمکشی سیمپیچ ترمز یک مشکل رایج پس از نصب است که به صورت خطای ردیابی محور یا دمای موتور بالا در حین عملیات عادی ظاهر میشود. |
| س3: پس از تعویض این موتور، CNC یک هشدار پالسکودر نمایش میدهد و اجازه بازگشت مرجع را نمیدهد. چه چیزی احتمالاً باعث این امر شده و چگونه برطرف میشود؟ |
شایعترین علت این است که دادههای موقعیت مطلق از انکودر αA64 در حین تعویض از دست رفته است. این اتفاق زمانی میافتد که موتور جایگزین بدون باتری شارژ شده در آمپلیفایر سرو وصل میشود، یا زمانی که باتری آمپلیفایر از قبل در پایان عمر خود بوده و قطع برق در حین تعویض موتور، تخلیه را کامل کرده است. بدون حافظه پشتیبان باتری، انکودر جدید هیچ داده موقعیت ذخیره شدهای ندارد و CNC این را به عنوان خطای پالسکودر تشخیص میدهد — معمولاً هشدار SV5137 یا معادل آن. راه حل ساده است: باتری آمپلیفایر را با یک واحد جدید تعویض کنید، برق را قطع و وصل کنید تا باتری جدید پایدار شود، سپس یک بازگشت مرجع کامل (بازگشت نقطه صفر) را در محور آسیبدیده انجام دهید. پس از ایجاد مرجع، CNC افست مطلق را برای انکودر جدید ذخیره میکند و محور در چرخههای برق بعدی به طور عادی کار خواهد کرد بدون اینکه نیاز به بازگشت مرجع مکرر باشد. اگر به جای SV5137، SV5136 (باتری کم) ظاهر شود، دادههای موقعیت احتمالاً هنوز دست نخورده هستند — باتری را به سرعت تعویض کنید و ممکن است بازگشت مرجع لازم نباشد. |
س4: آیا شفت مخروطی این موتور همان مشخصات شفتهای مخروطی استفاده شده در انواع αM6 با شفت مستقیم با آداپتور مخروطی است و آیا جفتگیریها قابل تعویض هستند؟ |
|
س5: این موتور به عنوان منسوخ شده لیست شده است. چه گزینههایی برای یک معادل مدرن در دسترس است و آیا جایگزینی بین سریها ساده است؟ |
| سری آلفا FANUC، از جمله A06B-0162-B175#0006، به عنوان یک قلم تولید فعلی منسوخ شده است. با این حال، دو مسیر تدارکات واقعبینانه باقی مانده است. اولی تهیه واحدهای NOS (موجودی جدید-قدیمی) یا بازسازی شده حرفهای از طریق تامینکنندگان قطعات تخصصی FANUC و مراکز تعمیر موتور سرو است — این یک جایگزینی مشابه است که نیازی به تغییر در ماشین، آمپلیفایر یا پارامترهای CNC ندارد. دومی ارتقاء به سری αi فعلی FANUC است، که در آن کلاس معادل عملکردی در "αiF 8/3000" یا موتورهای مشابه خانواده αiF با شفت مخروطی و گزینه ترمز یافت میشود. جایگزینی موتور سری αi "پلاگ اند پلی" نیست: این امر به یک آمپلیفایر سرو سری αi (اگر از قبل نصب نشده باشد)، کابلهای بازخورد نسل جدید، پارامترهای CNC بهروز شده برای شناسه موتور جدید، و تأیید اینکه ابعاد شفت مخروطی و ولتاژ ترمز با طراحی مکانیکی و الکتریکی ماشین مطابقت دارد، نیاز دارد. برای ماشینهایی با عمر مفید طولانی باقیمانده که در دسترس بودن قطعات نگرانی اصلی است، ارتقاء کامل درایو به پلتفرم αi به عنوان یک پروژه برنامهریزی شده منطقی است. برای ماشینهایی که به پایان عمر خود نزدیک میشوند یا جایی که اختلال ارتقاء αi توجیه نمیشود، جایگزینی مشابه بازسازی شده همچنان عملیترین گزینه باقی میماند. |
|
|
|
|
|
|
|
|
|
|
|
|
|
|
