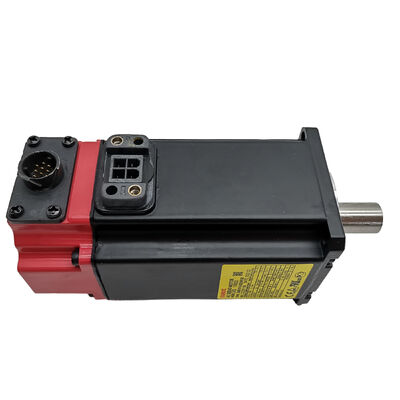

FANUC A06B-0116-B275#0008 — موتور سرو AC بتا βM1/4000، شفت مستقیم با کی‌وی و ترمز

مرور کلی

شماره قطعه: A06B-0116-B275#0008 (A06B0116B275#0008)

شرح کامل: موتور سرو AC بتا βM1/4000 — شفت مستقیم، کی‌وی، ترمز نگهدارنده، انکودر bA64b

سری:موتور سرو AC سری بتا (β) FANUC

نام مدل: βM1/4000

موتور، به زبان ساده

موتور سرو AC بتا βM1/4000 FANUC A06B-0116-B275#0008 یک موتور سرو AC بدون جاروبک فشرده از سری بتا (β) FANUC است — خط تولیدی که FANUC به طور خاص برای درایو محور مقرون به صرفه و با قابلیت اطمینان بالا در ماشین ابزار و تجهیزات موقعیت‌یابی صنعتی طراحی کرده است. این واحد خاص مدل βM1/4000 است: تقریباً ۱ نیوتن‌متر گشتاور نامی، با حداکثر سرعت ۴۰۰۰ دور در دقیقه.آنچه #0008 را از سایر انواع خانواده A06B-0116 متمایز می‌کند، ترکیب ویژگی‌های سخت‌افزاری آن است: یک شفت مستقیم با کی‌وی برای اتصال مکانیکی مستقیم، یک ترمز نگهدارنده فنری برای حفظ موقعیت در حالت سکون، و انکودر مطلق pulsecoder bA64b (شماره قطعه انکودر A860-0374-T303) برای بازخورد موقعیت و سرعت حلقه بسته. این سه عنصر با هم این موتور را به گزینه‌ای ایده‌آل برای محورهای عمودی یا شیب‌دار تبدیل می‌کنند که بار گرانش باید بدون اتکا به توان درایو نگه داشته شود، و هر جا که حفظ موقعیت مطلق چرخه‌های هومینگ را پس از چرخه برق حذف می‌کند.FANUC سری بتا را بر اساس فلسفه‌ای متفاوت از موتورهای سری آلفا (α) ساخته است. در حالی که خط آلفا بالاترین عملکرد دینامیکی را در بالاترین سطح نیازهای ماشین ابزار هدف قرار می‌دهد، سری بتا سادگی، فشردگی و عملکرد قابل اعتماد را در کاربردهای محور تغذیه با وظیفه سبک‌تر اولویت می‌دهد — مراکز ماشین‌کاری چند محوره، ماشین‌های تراش CNC کوچک، تجهیزات حفاری، واحدهای قلاویز زنی و انواع ماشین‌های مشابه که درایو محور با گشتاور متوسط و پاسخ سریع دقیقاً همان چیزی است که برنامه نیاز دارد. βM1/4000 یکی از کوچکترین موتورهای این خط تولید است و اینرسی کم آن به پاسخ شتاب‌گیری سریع در چرخه‌های موقعیت‌یابی سریع کمک می‌کند.

مشخصات فنیپارامترمشخصاتشماره قطعه FANUCA06B-0116-B275#0008کلاس Fسری بتا (β) FANUC

مدل موتور

βM1/4000

، که در آن حرکت محور در طول فاز غیر برش باعث خطا یا آسیب می‌شود

یک نکته مهم برای نصب: سیم‌پیچ ترمز القایی است و یک جاذب موج باید در تابلو برق در نقطه‌ای که منبع تغذیه ۲۴ ولت DC ترمز سوئیچ می‌شود، نصب شود. بدون یک جاذب با درجه‌بندی مناسب، جهش ولتاژ در هنگام قطع سیم‌پیچ ترمز می‌تواند به دستگاه سوئیچینگ آسیب برساند یا با الکترونیک مجاور تداخل ایجاد کند. این یک الزام استاندارد FANUC برای تمام موتورهای سرو مجهز به ترمز است.انکودر: انکودر مطلق pulsecoder bA64bانکودر نصب شده بر روی A06B-0116-B275#0008 انکودر مطلق سریال دیجیتال pulsecoder bA64b است — انکودر مطلق سریال دیجیتال FANUC برای خانواده موتورهای بتا، با ۶۴۰۰۰ شمارش در هر دور. برخلاف انکودرهای افزایشی، که هر بار که ماشین روشن می‌شود نیاز به یک چرخه بازگشت به مرجع (هومینگ) دارند، bA64b موقعیت مطلق را در طول چرخه‌های برق حفظ می‌کند. CNC دقیقاً می‌داند که هر محور در لحظه آنلاین شدن سیستم در کجا قرار دارد، بدون نیاز به دنباله هومینگ.

این موضوع در محیط‌های تولیدی بیشترین اهمیت را دارد. هر چرخه هومینگ زمان می‌برد — معمولاً ۳۰ تا ۶۰ ثانیه در هر محور بسته به سرعت حرکت و پیکربندی محور. ماشینی با سه یا چهار محور بتا که انکودر bA64b را اجرا می‌کنند، می‌تواند تقریباً بلافاصله پس از راه‌اندازی مجدد، قطع برق یا خاموش شدن کنترل شده، به برش تولیدی بازگردد. در طول یک شیفت تولید کامل، صرفه‌جویی زمانی تجمعی قابل اندازه‌گیری است.

• موقعیت مطلق با استفاده از تابع پشتیبان داخلی تقویت‌کننده یا CNC حفظ می‌شود. هیچ باتری در خود موتور وجود ندارد — مدار حفظ کننده در سمت درایو قرار دارد، که جایگزینی موتور را ساده می‌کند زیرا انکودر داده‌های مخصوص ماشین را که در هنگام تعویض از بین می‌رود، حمل نمی‌کند.تقویت‌کننده‌های سازگار و کنترل‌های CNC
• A06B-0116-B275#0008 در اکوسیستم سرو بتا FANUC کار می‌کند و با طیف گسترده‌ای از تقویت‌کننده‌ها و پلتفرم‌های CNC FANUC سازگار است:تقویت‌کننده‌های سرو سازگار
• نوع تقویت‌کنندهشماره قطعات نمونه

سری Beta SVU (رابط PWM)A06B-6093-H1xxسری Beta SVU (رابط I/O Link)

A06B-6093-H1x1

ماژول SVM آلفا (تک محوره)A06B-6079-H101ماژول SVM آلفا (دو/سه محوره)

A06B-6079-H201, H202, H204

سری Alpha SVU2

A06B-6089-H101, H201, H202

کنترل‌های CNC سازگار

سری FANUC 15, 16, 16i, 18, 18i, 20, 20i, 21, 21i, 0i, 0i-Mate و Power Mate i.

کوپلینگ شفت.

شفت مستقیم کی‌دار، کوپلینگ‌های استاندارد کی‌دار را می‌پذیرد. هنگام استفاده از کوپلینگ صلب به پیچ توپی، خارج از مرکز بودن شفت پیچ باید ۰.۰۱ میلی‌متر یا کمتر باشد تا از بار دوره‌ای بر روی بلبرینگ‌های موتور که می‌تواند باعث سایش زودرس و نویز انکودر شود، جلوگیری شود.

مسیر کابل.

درجه‌بندی IP65 موتور در برابر پاشش جت آب از هر جهتی محافظت می‌کند، اما آب‌بندی کانکتور به اتصال کامل و قفل شدن کانکتور جفت بستگی دارد. کابل انکودر را با یک حلقه چکه — یک خمیدگی رو به پایین در کابل قبل از رسیدن به کانکتور — مسیریابی کنید تا از ردیابی مایع در طول کابل به داخل بدنه کانکتور جلوگیری شود.

مدار ترمز.

منبع تغذیه ۲۴ ولت DC ترمز را از طریق یک رله یا خروجی ترانزیستور سیم‌کشی کنید، نه فقط از طریق یک سوئیچ مکانیکی. یک دیود فلای‌بک یا سرکوب‌کننده RC را در سراسر پایانه‌های سیم‌پیچ نصب کنید تا مدار سوئیچینگ را محافظت کند.ذخیره‌سازی.

اگر واحدها در انبار نگهداری می‌شوند، در محیط داخلی خشک بین ۱۰ درجه سانتی‌گراد و ۳۰ درجه سانتی‌گراد، دور از خطر تراکم، نگهداری کنید و از مکان‌های دارای لرزش اجتناب کنید. برای ذخیره‌سازی طولانی مدت، شفت موتور باید هر چند ماه یک بار به صورت دستی چرخانده شود تا گریس بلبرینگ توزیع مجدد شود و از ایجاد نقاط صاف جلوگیری شود.سوالات متداول

س۱: تفاوت بین A06B-0116-B275#0008 و A06B-0116-B275#7008 چیست و آیا قابل تعویض هستند؟A06B-0116-B275#0008 نوع استاندارد با شفت مستقیم و کی‌وی است، در حالی که #7008 به عنوان یک مرجع متقابل جایگزین توسط برخی تامین‌کنندگان ذکر شده است. هر دو مشخصات اصلی موتور را به اشتراک می‌گذارند — مدل βM1/4000، شفت کی‌دار مستقیم، ترمز نگهدارنده و انکودر bA64b. در عمل، این دو شماره قطعه توسط بسیاری از توزیع‌کنندگان و سازمان‌های خدماتی FANUC به عنوان معادل عملکردی در نظر گرفته می‌شوند، و ممکن است یک موتور بسته به بازاری که به آن عرضه شده یا نحوه سفارش اولیه آن، هر دو نام‌گذاری را داشته باشد. اگر در حال تهیه یک واحد جایگزین هستید، هر دو شماره قطعه برای نصب ماشین یکسان خدمت خواهند کرد، به شرطی که مشخصات دیگر (نوع شفت، ترمز، نوع انکودر) با الزامات برنامه شما مطابقت داشته باشد. همیشه پسوند کامل و شماره قطعه انکودر را هنگام سفارش تأیید کنید تا مشخصات کامل سخت‌افزار را تأیید کنید.

س۲: دستگاه دارای یک محور عمودی با استفاده از این موتور است. رویه صحیح برای رسیدگی به ترمز در طول راه‌اندازی پارامترهای سرو و کمیسیونینگ چیست؟در طول کمیسیونینگ اولیه در یک محور عمودی، ترمز باید به صورت دستی آزاد شود (با اعمال ۲۴ ولت DC به سیم‌پیچ ترمز) قبل از تلاش برای هرگونه حرکت سرو با فعال بودن درایو، از جمله دنباله تنظیم خودکار پارامترهای سرو. تلاش برای راندن محور در برابر ترمز درگیر، خطاهای دنباله‌روی ایجاد می‌کند و می‌تواند به کوپلینگ یا شفت آسیب برساند. در کنترل‌های سری i FANUC، منطق سیگنال رهاسازی ترمز را در نردبان PMC تأیید کنید — ترمز باید هنگام تأیید سیگنال آماده سرو (SRDY) و فعال بودن خروجی فعال‌سازی درایو آزاد شود، و باید در عرض یک تأخیر کوتاه (معمولاً ۲۰۰ تا ۵۰۰ میلی‌ثانیه) پس از غیرفعال شدن درایو یا بروز هشدار، مجدداً درگیر شود. پارامترهای زمان‌بندی دقیق در PMC تنظیم می‌شوند و باید با بار واقعی تأیید شوند تا اطمینان حاصل شود که محور پس از درگیر شدن ترمز حرکت نمی‌کند. نصب یک جاذب موج در سراسر پایانه‌های سیم‌پیچ ترمز در داخل تابلو برق اجباری است؛ بدون آن، گذار سوئیچینگ می‌تواند باعث هشدارهای متناوب CNC یا آسیب به کنتاکت شود.

س۳: آیا انکودر bA64b در A06B-0116-B275#0008 برای حفظ موقعیت مطلق به باتری نیاز دارد و اگر انکودر برق را از دست بدهد چه اتفاقی می‌افتد؟

هیچ باتری در داخل خود موتور وجود ندارد. حفظ موقعیت مطلق برای انکودر bA64b توسط تقویت‌کننده سرو یا واحد CNC مدیریت می‌شود — مدار پشتیبان مربوطه در الکترونیک درایو قرار دارد، نه در موتور. این یک نکته عملی مهم برای جایگزینی موتور است: هنگامی که یک A06B-0116-B275#0008 را تعویض می‌کنید، خود انکودر هیچ داده موقعیت ماشینی ذخیره شده‌ای را حمل نمی‌کند که از بین برود. پس از جایگزینی موتور، CNC معمولاً درخواست بازنشانی موقعیت مرجع را در آن محور خواهد داشت (ماشین ممکن است هشدار از دست رفتن موقعیت مطلق را نشان دهد، که نیاز به حرکت دستی محور به یک نقطه مرجع توسط اپراتور و تأیید موقعیت دارد). پس از تنظیم این مرجع یک‌باره، عملیات مطلق عادی از سر گرفته می‌شود. رویه خاص بسته به مدل CNC و پیاده‌سازی سازنده ماشین از روتین تنظیم نقطه صفر متفاوت است.س۴: آیا می‌توان A06B-0116-B275#0008 را با یک تقویت‌کننده SVM سری آلفا به جای تقویت‌کننده استاندارد Beta SVU راه‌اندازی کرد؟

بله. موتورهای سری بتا FANUC، از جمله βM1/4000، با تقویت‌کننده‌های ماژول SVM آلفا و همچنین خانواده Beta SVU سازگار هستند. ماژول‌های دو محوره SVM1-12 (A06B-6079-H101) و SVM2 در کلاس جریان ۱۲ آمپر معمولاً با βM1/4000 استفاده می‌شوند. پیکربندی شماره شناسه موتور در پارامترهای سرو CNC، مدل موتور را صرف نظر از اینکه درایو یک واحد Beta SVU یا Alpha SVM باشد، پوشش می‌دهد. ترکیب موتورهای بتا با تقویت‌کننده‌های آلفا یک پیکربندی مستند و پشتیبانی شده است که به طور گسترده در ماشین‌هایی استفاده می‌شود که در آن یکپارچه‌ساز پلتفرم درایو آلفا را برای محورهای دیگر انتخاب کرده اما به قاب موتور بتای کوچکتر برای یک محور با گشتاور کم نیاز داشته است. درجه‌بندی جریان تقویت‌کننده همچنان باید برای الزامات جریان پیوسته و پیک موتور مناسب باشد، و تفاوت‌های پین‌بندی کابل بین کانکتورهای موتور بتا و آلفا باید با کابل آداپتور صحیح یا با تأیید شماره قطعه کابل خاص برای تقویت‌کننده مورد نظر، برطرف شود.س۵: علائم نیاز به جایگزینی این موتور به جای تعمیر آن چیست و آیا تعمیر میدانی انکودر bA64b عملی است؟

رایج‌ترین دلایل جایگزینی A06B-0116-B275#0008 به جای تعمیر آن عبارتند از: هشدارهای مداوم SV (سرو) مربوط به خطاهای ارتباطی انکودر که پس از بازرسی کابل و اتصال مجدد کانکتور پاک نمی‌شوند؛ آسیب فیزیکی به شفت، کی‌وی یا محفظه ناشی از تصادف یا اضافه بار؛ خرابی عایق سیم‌پیچ که با اندازه‌گیری مقاومت عایق پایین (معمولاً کمتر از ۱ مگا اهم در ۵۰۰ ولت DC برای موتورهای FANUC نگران‌کننده است) تأیید شده است؛ و خرابی ترمز که در آن ترمز دیگر گشتاور نامی را نگه نمی‌دارد یا سیم‌پیچ مدار باز دارد. جایگزینی میدانی دیسک یا الکترونیک انکودر bA64b به طور کلی بدون تجهیزات تخصصی عملی یا توصیه نمی‌شود — انکودر یک مجموعه نوری دقیق است که نیاز به شرایط اتاق تمیز، ابزار کالیبره شده برای نصب دیسک، و تجهیزات تست عملکرد برای تأیید یکپارچگی سیگنال پس از مونتاژ مجدد دارد. در اکثر موقعیت‌های میدانی، جایگزینی کامل واحد موتور سریع‌تر و قابل اعتمادتر است. سازمان‌های خدماتی معتبر FANUC می‌توانند موتور را بازسازی کرده و انکودر را در شرایط کنترل شده جایگزین کنند، که گزینه‌ای معتبر است زمانی که واحدهای جایگزین اصلی کمیاب هستند.
