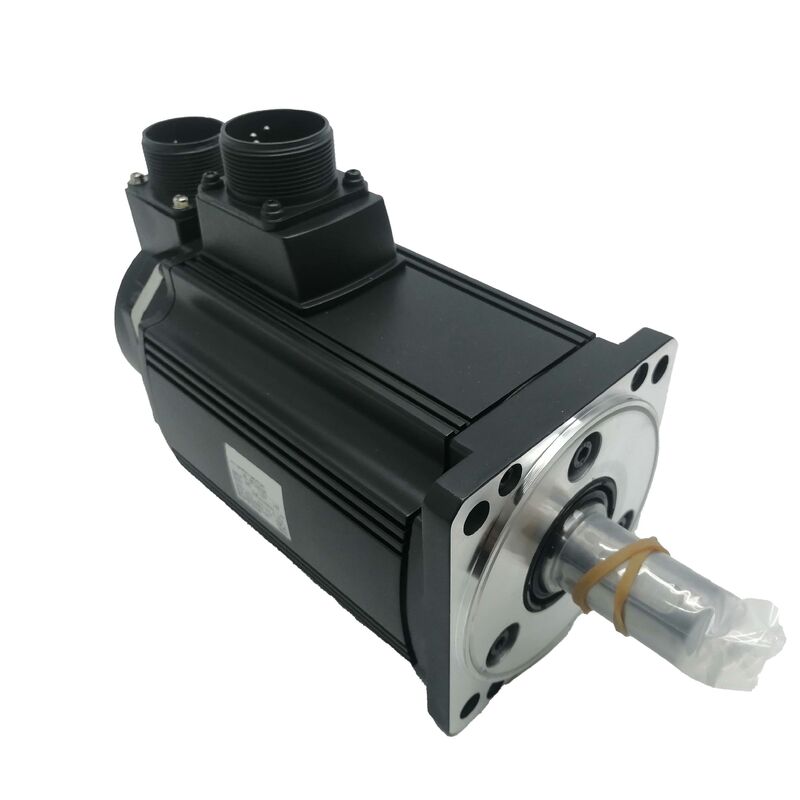

موتور جدید Mitsubishi HC-RFS203 AC Servo Motor 2kW بی وقفه، 3000 دور در دقیقه، کدگذاری 17 بیتی

برند:میتسوبیشی الکتریک

سری:MELSERVO-J2-Super HC-RFS

شماره بخش:HC-RFS203 / HCRFS203

وضعیت: جدید. ارسال سریع رایگان. در انبار.

آنچه سری HC-RFS را متمایز می کند

هر موتور سرو 2 کيلو واتي براي يه هدف ساخته نشده.Mitsubishi HC-RFS203 به طور خاص برای کاربردهایی که چرخه شتاب و کاهش سرعت در فرکانس بالا رخ می دهد توسعه یافته است، متوقف کردن، عقب نشینی، و تغییر موقعیت ده ها یا صدها بار در دقیقه به جای در حال اجرا در سرعت پایدار.این پروفایل استفاده خواسته های بسیار متفاوتی را نسبت به یک موتور از یک اسپندل معمولی یا برنامه حمل و نقل حمل و نقل می کند.

انتخاب مهندسی تعریف کننده در سری HC-RFS، بی وقفه ی بسیار کم روتور آن است. یک روتور بی وقفه برای یک ورودی قطب معین سریعتر و کندتر می شود.که به معنای زمان های موقعیت کوتاه تر است، نرخ چرخه بالاتر و کاهش مصرف انرژی در هر چرخه حرکت.تعادل این است که روتورهای کم بی وقفه کمتر تحمل بی وقفه بار منعکس شده بالا در شاخه را دارند اما در برنامه های کاربردی این موتور برایدستگاه های انتقال فرکانس بالا، مکانیسم های انتخاب و محل، تجهیزات شاخص سازی و محورهای موقعیت سریع پاسخ جایی است که HC-RFS203 بهترین عملکرد خود را دارد.

مشخصات فنی

داده های فنی از اسناد سری Mitsubishi Electric MELSERVO-J2-Super و سوابق متخصص تامین کننده تأیید شده است.

رمزگذاری کننده 17 بیتی ️ دقت که در سرعت پایین نگه می دارد

یکی از مهمترین ویژگی های عملیاتی HC-RFS203 ، رمزگذاری مطلق سریال 17 بیتی آن است که 131,072 شمارش موقعیت جداگانه را در هر چرخش گره موتور فراهم می کند.

برای اینکه این موضوع را به چشم انداز بیندازیم: در این وضوح، هر شمارش رمزگذاری کننده تقریباً 0.00275 درجه چرخش گره را نشان می دهد. در یک محور خطی معمولی که توسط یک پیچ توپ 10 میلی متری با 1:1 نسبت اتصال، که ترجمه به یک وضعیت نظری بازخورد دانه دار تقریبا 0.076 میکرومتر در هر شمارش سطح وضوح که عامل محدود کننده در هر سیستم مکانیکی واقع بین نیست.

اهمیت عملی بیشتر در سرعت کم احساس می شود.سیستم های سرو با رمزگذاری با وضوح پایین، بازخورد سرعت متزلزل را در نرخ تغذیه آهسته تولید می کنند زیرا شمارش موقعیت به طور نادر و ناسازگار به کنترل کننده می رسدحلقه کنترل سرعت داده های محدودی برای کار با دارد و نتیجه آن موج سرعت قابل مشاهده استو تکرار پذیری موقعیت در نرخ های تغذیه پایینتراکم شمارش دقیق کدگر 17 بیتی، حلقه کنترل سرعت را با داده های موقعیت غنی و منظم حتی در سرعت های بسیار آهسته فراهم می کند.که این است که چه قادر به رفتار ثابت سرعت صاف که برنامه های کاربردی دقیق نیاز.

رمزگذاری کننده نیز یک نوع مطلق است، به این معنی که از طریق چرخه قدرت بدون نیاز به دنباله بازگشت هومینگ پس از هر رویداد روشن شدن موقعیت را حفظ می کند.

بی وقفه بسیار کم درک مشخصات و پیامدهای آن

نام HC-RFS نشان دهنده ی بی وقفه ی بسیار کم روتور در خانواده موتورهای Mitsubishi MELSERVO-J2-Super است.درک این که این در عمل چه معنایی دارد و در کجا اهمیت دارد برای به دست آوردن بیشترین بهره از این موتور در طراحی سیستم ضروری است..

چه چیزی را "انرژی پایین" به دست می آورد.بی وقفه روتور مقاومت است که جرم چرخش موتور به تغییرات سرعت ارائه می دهد. یک روتور بی وقفه پایین تر برای شتاب و کاهش سرعت در یک نرخ داده شده نیاز به چرخش کمتری دارد.برای تقویت کننده سرو که موتور را حرکت می دهد، این به طور مستقیم به پاسخ سریعتر به سرعت و موقعیت فرمان ترجمه می شود. موتور می تواند مشخصات فرمان را از نزدیکتر دنبال کند،که خطای بعدی را کاهش می دهد و زمان لازم برای رسیدن و قرار گرفتن در موقعیت هدف را کوتاه می کند..

هر جا که لازم باشهکاربردهایی که بیشترین سود را می برند، کاربردهایی هستند که دارای چرخه حرکت کوتاه و مکرر هستند.تجهیزات چاپی که نیاز به ثبت دقیق در سرعت خط بالا دارند، و تجهیزات حمل و نقل نیمه هادی که در آن خروجی بستگی به به حداقل رساندن زمان حرکت در هر چرخه دارد.

آنچه که از بار مورد نیاز است.موتورهای بی وقفه بسیار کم زمانی موثر هستند که بی وقفه بار منعکس شده در شاخه موتور در یک چندگانه معقول از بی وقفه روتور موتور نگه داشته شود.مستندات MELSERVO-J2-Super میتسوبیشی برای هر مدل موتور راهنمایی نسبت یدکی بار به موتور را ارائه می دهدهنگامی که بی وقفه بار بالا اجتناب ناپذیر است، می توان از یک گیربکس برای کاهش بی وقفه منعکس شده در شاخه موتور استفاده کرد.

HC-RFS در زمینه خانواده فوق العاده J2

سری MELSERVO-J2-Super چندین زیرخانواده موتور متمایز با ویژگی های بی وقفه مختلف را ایجاد کرد ، که هر کدام برای یک کلاس کاربردی متفاوت بهینه شده اند:

HC-KFS / HC-MFSموتورهای با ظرفیت کوچک و بی حرکت در محدوده 50W تا 750W، که در محورهای سبک و ماشین های کوچک استفاده می شوند

HC-SFS✓ محدوده ظرفیت متوسط بی وقفه استاندارد که کاربردهایی را پوشش می دهد که بار های منعکس شده بالاتر معمول هستند و عملکرد صاف در سرعت ثابت اولویت دارد

HC-RFS✅ محدوده ظرفیت متوسط با بی وقفه بسیار کم (از جمله HC-RFS153، HC-RFS203، HC-RFS353، HC-RFS503) برای عملکرد فرکانس بالا و مشخصات شتاب دهنده ای که نیاز دارند

HC-LFS / HC-UFSمدل های با ظرفیت بالاتر برای محرک های محوری بزرگتر و کاربردهای ویژه

HC-RFS203 در سطح 2 کیلو وات در گروه بی وقفه فوق العاده کم قرار دارد و با تقویت کننده MR-J2S-200A / B جفت می شود. خواهران آن در همان سری HC-RFS153 (1.5 کیلو وات) و HC-RFS353 (3.5 کیلو وات) برای پوشش سطوح قدرت مجاور که در آن ویژگی های بسیار کم بی وقفه در امتیازات خروجی مختلف مورد نیاز است.

سازگاری و جفت سازی تقویت کننده

HC-RFS203 برای استفاده با تقویت کننده های سری Mitsubishi MELSERVO-J2-Super طراحی شده است.MR-J2S-200A(وضعیت، سرعت و کنترل گشتاور، پیوندهای پالس / رابط آنالوگ) یاMR-J2S-200Bنسخه های CP و CL از همان پلت فرم 200A از CC-Link و سایر رابط های ارتباطی در همان لیست سازگاری موتور پشتیبانی می کنند.

يادداشت مهم در مورد مهاجرت:Mitsubishi has published a formal J2S renewal program that maps HC-RFS series motors to their successor HG-SR series equivalents for customers transitioning aging MELSERVO-J2-Super installations to current-generation MELSERVO-J4 hardwareسری HC-RFS و تقویت کننده های سازگار MR-J2S آن محصولات OEM متوقف شده است.ماشین هایی که هنوز این پلتفرم را اجرا می کنند معمولاً از طریق عرضه مازاد تخصصی به جای خرید جدید OEM نگهداری می شوندترکیب موتور و تقویت کننده همچنان به طور کامل به مشخصات زمانی که به عنوان یک واحد مازاد مورد آزمایش عرضه می شود،و تعویض با شماره قطعه اصلی همچنان ساده ترین مسیر نگهداری برای پایه نصب شده است.

وضعیت و دسترسی

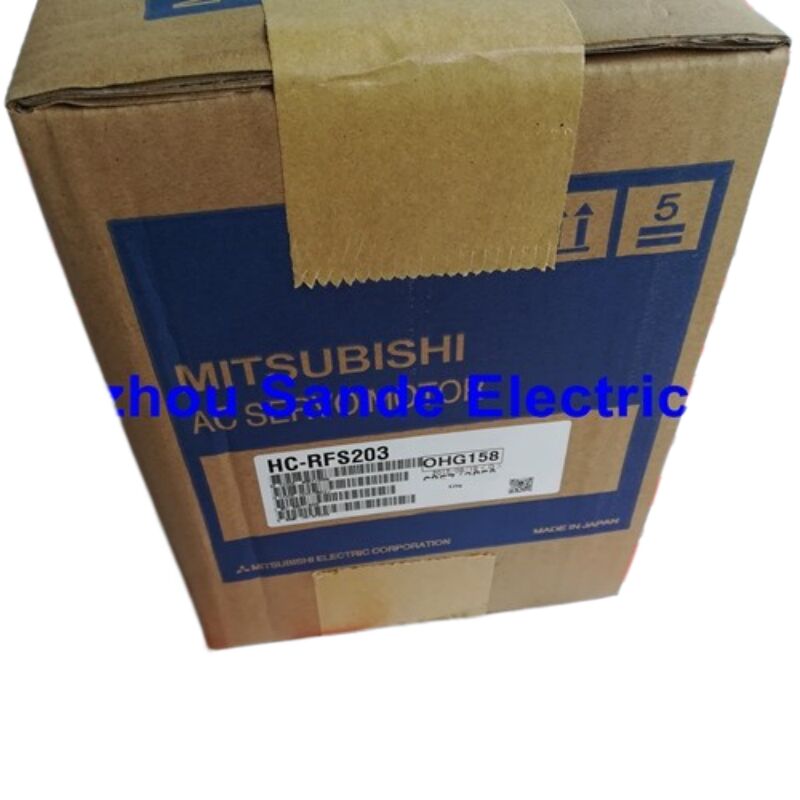

این فهرست شاملتازهواحد هاي HC-RFS203موتورهای servo Mitsubishi جدید و قدیمی (NOS) از طریق توزیع کنندگان تخصصی اتوماسیون صنعتی که موجودی را در طول دوره تولید فعال محصول نگهداری می کنند ، در دسترس هستندواحدهای جدید هرگز در یک ماشین نصب نشده اند و بسته بندی اصلی کارخانه، پوشش محافظ شاف و قطعات اتصال را حفظ می کنند.

برای کاربردهایی که یک واحد جدید ضروری است، الزامات گارانتی، تاسیسات جدید حیاتی،یا شرایطی که موتور به عنوان یک ذخیره ی ذخیره ی آماده ذخیره می شوددر جایی که هزینه در اولویت قرار دارد و موتور به طور مستقیم نصب می شود، واحدهای مازاد کاملاً آزمایش شده عملکرد عملکرد قابل مقایسه ای را با هزینه کمتر ارائه می دهند.

حمل و نقل سریع رایگانبرای مقاصد بین المللی، زمان تحویل و گزینه های حمل و نقل متفاوت است

سوالات عمومی

Q1: HC-RFS203 به عنوان "طاقت بسیار کم" توصیف شده است. چه نسبت تحمل به موتور قابل قبول برای این موتور است؟

مستندات MELSERVO-J2-Super Mitsubishi یک نسبت بی وقفه بار به موتور توصیه شده تا 30 برابر بی وقفه روتور موتور برای سری HC-RFS را مشخص می کند.کار در این دستورالعمل تضمین می کند که عملکردهای تنظیم خودکار و تنظیم گین سرو تقویت کننده می تواند عملکرد بسته بسته را در سراسر طیف سرعت و شتاب کامل حفظ کند. وقتی نسبت بی وقفه بار بیش از 30 برابر می شود، میتسوبیشی توصیه می کند که با پشتیبانی فنی خود تماس بگیرید تا ارزیابی کنید که آیا برنامه می تواند با تنظیمات خاص افزایش پذیرفته شود،اصلاحات مکانیکیدر عمل، اگر برنامه شما دارای بی وقفه بار منعکس کننده بالا در شاخه موتور باشد،یک میز چرخشی سنگین به طور مستقیم متصل شده یک جعبه گیربکس کاهش بین موتور و بار یک راه حل موثرتر از پذیرش یک نسبت بی وقفه بالا است.

سوال2: آیا HC-RFS203 با یک رمزگذاری مطلق عرضه می شود، و آیا این بدان معنی است که هیچ باتری در تقویت کننده مورد نیاز نیست؟

HC-RFS203 به عنوان استاندارد مجهز به یک رمزگر مطلق سریال 17 بیتی است. رمزگر مطلق اطلاعات موقعیت یک دور را در خود رمزگر حفظ می کند. for multi-turn absolute position retention — which is what allows the controller to know the axis position across power-off events in machines with more than one revolution of travel per axis — the MR-J2S series amplifier requires an external battery (MR-BAT) connected at the amplifier's battery connectorخاصیت مطلق رمزگذاری کننده، رزولوشن موقعیت یک انقلاب را مدیریت می کند؛ باتری تقویت کننده، شمارش انقلاب چند دور را از طریق فواصل خاموش کردن قدرت مدیریت می کند.اگر باتری MR-BAT نصب نشده باشد یا هنگام قطع برق از کار رفته باشد، داده های موقعیت مطلق چند چرخش از بین می رود و بازگشت مرجع در روشن شدن بعدی مورد نیاز است.باتری یک مورد نگهداری استاندارد در هر دستگاه MELSERVO-J2-Super با استفاده از موتورهای مطلق است..

سوال 3: تفاوت بین HC-RFS203 و HC-SFS203 چیست و آیا می توان آنها را به صورت متناوب استفاده کرد؟

هر دو موتور دارای قدرت نامی 2 کیلو وات و سرعت نامی 3000 r / min هستند و هر دو با تقویت کننده MR-J2S-200A سازگار هستند.تفاوت اصلی این است که بی وقفه روتور و ویژگی های عملکردی حاصلHC-SFS203 یک موتور استانداردی است که برای کاربردهایی که دارای استحکام بار متوسط و الزامات عملکرد ثابت ثابت در بار هستند مناسب است.HC-RFS203 نوع بسیار کم حرکت است که به طور خاص برای چرخه های شتاب و کاهش فرکانس بالا طراحی شده است.. The two motors are electrically compatible with the same amplifier but mechanically have different flange dimensions and shaft configurations — they are not physically drop-in interchangeable without verifying the mounting dimensions against the machine's motor mounting interface. اگر شما در حال جایگزینی یکی با دیگری هستند، ابعاد قاب، قطر میله، و سازگاری کابل رمزگذاری قبل از سفارش تایید،یا برای جفت گیری های جایگزین تایید شده، به اسناد تمدید Mitsubishi J2S مراجعه کنید..

سوال 4: اگر تقویت کننده MR-J2S-200A نیز در دسترس نباشد و کل محور سرو نیاز به تعویض داشته باشد، مسیر مهاجرت چیست؟

Mitsubishi Electric published a formal migration guide — the MELSERVO-J2S/J2M Renewal Guide — that covers the complete replacement path from HC-RFS series motors and MR-J2S amplifiers to current-generation equivalentsمسیر ارتقاء اصلی تقویت کننده MR-J2S-200A را به MR-J4-200A می برد و موتور HC-RFS203 را به معادل سری HG-SR نقشه می زند.این تعویض شامل استفاده از یک کیت تجدید Mitsubishi است که تسمه سیم کشی ماشین موجود را به پیچ کنتاکتور تقویت کننده جدید سازگار می کند، اجتناب از نیاز به سیم کشی مجدد دستگاه از ابتدا. راهنمای دقیق شماره قطعات کیت تجدید، جفت گیری جایگزین موتور،و ملاحظات مهم در مورد تفاوت در ویژگی های گشتاور و نسبت جاودانگی بین قطعات اصلی و جایگزینبرای هر دستگاهی که هر دو موتور و تقویت کننده نیاز به تعویض همزمان دارند،استفاده از اسناد تمدید و پیروی از پیکربندی کیت مشخص شده توسط میتسوبیشی به شدت توصیه می شود تا جایگزین اجزای موقت.

س5: این موتور به عنوان یک واحد جدید ذکر شده است. چگونه باید آن را ذخیره کنید اگر آن را به عنوان یک قطعه ی اضافی خریداری کرده و بلافاصله نصب نشود؟

توصیه های ذخیره سازی موتور سرو میتسوبیشی الکتریک باید برای هر واحد جدید که به عنوان یک قطعه ی ذخیره نگه داشته می شود، دنبال شود. موتور باید در یک مکان تمیز نگهداری شود.محیط خشک با دمای محیط بین -15 °C و +70 °C و رطوبت کمتر از 90٪ (غیر منجمد). باید از نور مستقیم خورشید، لرزش و جو های خوردنی اجتناب شود. میله نباید در معرض رطوبت قرار گیرد.برای دوره های نگهداری بیش از یک سال، توصیه می شود که به طور دوره ای گره را چرخش دهید تا چربی لوله کشی را دوباره توزیع کنید و از شکاف های ثابت لوله کشی جلوگیری کنید. مجموعه رمزگذاری کننده یک دستگاه نوری دقیق است.موتور نباید در محیط هایی با گرد و غبار رسانا نگهداری شود.و یا بخار های شیمیایی تهاجمی. وقتی موتور بعد از ذخیره سازی طولانی نصب می شودقبل از اتصال به تقویت کننده، کانکتور کابل انکودر و کانکتور برق را برای هرگونه نشانه خوردگی یا آلودگی بررسی کنید..
