A660-2005-T505 کابل سرو موتور Fanuc A6602005T505 A66O-2OO5-T5O5

A660-2005-T505 | کابل رمزگذار پالس رمزگذار FANUC - کانکتور زاویه‌دار / انعطاف‌پذیر بالا / دارای رتبه‌بندی زنجیره‌کش / سروموتورهای آلفا و بتا

کابل رمزگذار رابط زاویه‌دار - سیگنال یکسان، جهت خروج متفاوت

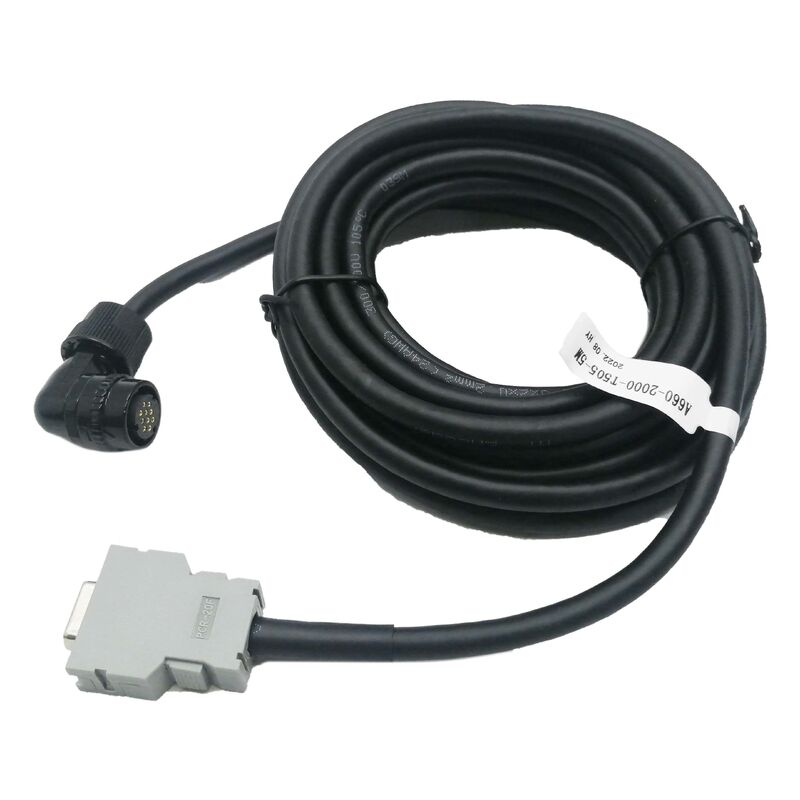

A660-2005-T505 نسخه زاویه دار (زاویه ای) کابل رمزگذار پالس FANUC است - از لحاظ عملکردی با کانکتور مستقیم A660-2005-T506 از نظر محتوای سیگنال، درجه انعطاف پذیری و مقاومت در برابر روغن یکسان است، اما با بدنه کانکتور انتهای موتور در جهت 90 درجه است. در جایی که کانکتور مستقیم T506 مطابق با بدنه کابل از کابل خارج می شود، کانکتور زاویه دار T505 با زاویه قائم از کابل خارج می شود - کابل به جای محوری از محفظه کانکتور به صورت جانبی خارج می شود.

این تفاوت هندسی کانکتور تنها وجه تمایز مشخصات بین T505 و T506 است - هر دو یک رابط کد کننده پالس FANUC را به همان ورودی رمزگذار CN2 تقویت کننده FANUC SVM متصل می کنند.

اطلاعات کلیدی محصول

چه زمانی T505 زاویه دار را نسبت به T506 مستقیم انتخاب کنید

انتخاب جهت کانکتور به فضای موجود در سوکت کد کننده پالس موتور بستگی دارد:

فضای پشت کانکتور رمزگذار:کانکتور مستقیم T506 به فضای خالی مستقیماً در پشت سوکت رمزگذار موتور نیاز دارد - فضایی برای بدنه کانکتور و کابل برای گسترش محوری. در بسیاری از تاسیسات ماشین ابزار CNC، موتورها در مقابل دیوارها، در فرورفتگی ها یا در جهت هایی که این فضای محوری وجود ندارد نصب می شوند.

اتصال زاویه دار وقتی فضای محوری محدود است:خروجی 90 درجه T505 به این معنی است که کابل به کناره می رود - کانکتور را می توان به طور کامل در سوکت کد کننده پالس قرار داد و قفل کرد حتی زمانی که هیچ فضای خالی پشت موتور وجود ندارد. در موقعیت‌های نصب محدود موتور، T505 نصب کابل را در جایی که نمی‌توان از T506 استفاده کرد امکان‌پذیر می‌کند.

جهت مسیریابی کابل:کانکتور زاویه دار همچنین امکان مسیریابی کابل تمیزتر را فراهم می کند، جایی که جهت مسیریابی کابل طبیعی عمود بر محور محور موتور است - T505 خروجی کابل را با جهت مسیریابی تراز می کند بدون اینکه کابل نیاز به خم شدن ناگهانی نزدیک کانکتور داشته باشد.

برنامه های کاربردی

محورهای سروو مرکز ماشینکاری CNC - نصب موتور محدود:موتورهایی که در فرورفتگی‌ها، نزدیک به اعضای سازه‌ای یا در مقابل دیوارهای پانل نصب می‌شوند که به دلیل عدم وجود فاصله محوری در پشت سوکت کدکننده پالس، T506 مستقیم نمی‌تواند نصب شود.

سروو موتورهای FANUC Beta BM:از اسناد تعمیر و نگهداری به عنوان کابل سرویس برای اتصالات کدکننده پالس موتور FANUC Beta BM تأیید شده است - سروموتورهای فشرده که در آن محدودیت‌های نصب اغلب به کانکتور زاویه‌دار نیاز دارند.

محورهای دوک مرکزی چرخش CNC و تغذیه:سروو موتورهای FANUC روی تراش های CNC که هندسه نصب موتور به خروجی کابل 90 درجه نیاز دارد.

درایوهای محور بازوی ربات FANUC:سروو موتورهای درایو مشترک در روبات های FANUC که در آن موقعیت نصب موتور دسترسی مستقیم به کانکتور را محدود می کند.

سوالات متداول

Q1: تفاوت بین A660-2005-T505 و A660-2005-T506 چیست؟

T505 دارای یک اتصال زاویه دار (90 درجه، زانویی) در انتهای موتور است. T506 یک کانکتور مستقیم دارد. تمام مشخصات دیگر - پروتکل سیگنال، درجه انعطاف پذیری، مقاومت در برابر روغن، قابلیت درگ زنجیر و کانکتور سمت تقویت کننده - یکسان هستند. زمانی که موقعیت نصب موتور اجازه فضای محوری را در پشت سوکت کدکننده پالس نمی دهد، T505 را انتخاب کنید. زمانی که خروج مستقیم ترجیح داده می شود یا فضا اجازه می دهد، T506 را انتخاب کنید.

Q2: موتور FANUC Beta BM چیست و چرا از کابل T505 استفاده می کند؟

موتورهای FANUC Beta BM سروو موتورهای فشرده در سری بتا FANUC هستند - معمولاً برای محورهای سروو کوچکتر در ماشین‌های CNC ارزان‌تر، آسیاب‌های CNC و به عنوان محرک‌های محور کمکی در مراکز ماشین‌کاری استفاده می‌شوند. ضریب فرم فشرده Beta BM و محدودیت‌های نصب پیکربندی‌های ماشین ابزار کوچک‌تر اغلب به کانکتور زاویه‌دار T505 نیاز دارند. T505 در مشخصات کابل سروو BM بتا FANUC تایید شده است.

Q3: آیا کانکتور زاویه دار A660-2005-T505 90 درجه ثابت است یا قابل تنظیم است؟

کانکتور T505 دارای یک زاویه 90 درجه ثابت است - جهت خروج کابل نسبت به صفحه جفت کانکتور توسط هندسه محفظه کانکتور ثابت شده است و پس از ساخت قابل تنظیم نیست. قبل از نصب T505، اطمینان حاصل کنید که جهت خروج 90 درجه ثابت با مسیر مسیریابی کابل در نظر گرفته شده است، تا از ایجاد خمیدگی کابل در نزدیکی کانکتور که به کابل فشار وارد می کند، جلوگیری کنید.

Q4: آیا می توان از A660-2005-T505 برای موتورهای مشابه T506 استفاده کرد؟

بله - T505 و T506 انواع موتورهای یکسانی (سرو موتورهای سری آلفا i و بتا FANUC با رابط های کد کننده پالس) با رابط الکتریکی یکسان ارائه می دهند. سازگاری موتور توسط مشخصات الکتریکی کابل (سری کدگذار پالس) تعیین می شود، نه جهت کانکتور. اگر موتور و موقعیت نصب با هر جهت کانکتور سازگار باشد، هر دو T505 و T506 انتخاب های معتبری هستند.
