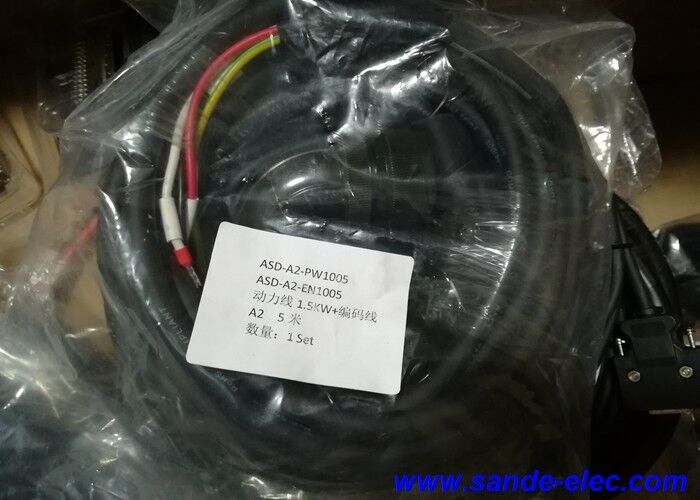

کابل درایور موتور سروو دلتا RS232 ASD-A2-EN1005

ASD-A2-EN1005 | کابل فیدبک انکودر دلتا ASDA-A2 — 5 متر / از پیش مونتاژ شده / ASDA-A2 به انکودر سروو موتور ECMA

کابل بازخورد رمزگذار برای سیستم های سرو Delta ASDA-A2

ASD-A2-EN1005 یک کابل فیدبک رمزگذار از پیش مونتاژ شده 5 متری از مجموعه لوازم جانبی سیستم سروو ASDA-A2 دلتا الکترونیکس است. این کابل داده های موقعیت و سرعت رمزگذار را از مجموعه رمزگذار موتور سروو سری ECMA به ورودی رمزگذار CN2 سروو درایو ASDA-A2 حمل می کند - حلقه بازخوردی که ASDA-A2 را قادر می سازد موقعیت حلقه بسته و کنترل سرعت موتور را انجام دهد.

در فاصله 5 متری، ASD-A2-EN1005 به تاسیسات استاندارد محور سروو خدمات می‌دهد که در آن محفظه محرک ASDA-A2 در فاصله 5 متری موتور ECMA قرار دارد - رایج‌ترین محدوده فاصله بین درایو تا موتور در اتوماسیون صنعتی و نصب ماشین‌ابزار.

مشخصات کلیدی

رابط رمزگذار ASDA-A2 - بازخورد موقعیت دقیق

سیستم سروو ASDA-A2 از یک رمزگذار با وضوح بالا استفاده می کند که در موتور سروو ECMA ادغام شده است:

وضوح رمزگذار 20 بیتی:موتورهای دلتا ECMA مجهز به یک رمزگذار 20 بیتی هستند که 1048576 شمارش در هر دور را برای وضوح موقعیت استثنایی فراهم می کند. این بازخورد با وضوح بالا ASDA-A2 را قادر می‌سازد تا به موقعیت‌یابی دقیق مورد نیاز در برنامه‌های CNC و اتوماسیون با دقت بالا دست یابد.

پشتیبانی از رمزگذار مطلق:برخی از انواع موتور ECMA شامل یک رمزگذار مطلق 17 بیتی هستند - که داده های موقعیت را از طریق خاموش کردن برق حفظ می کند. کابل ASD-A2-EN1005 داده‌های موقعیت چند چرخشی رمزگذار مطلق را به ASDA-A2 منتقل می‌کند و امکان عملیات بدون محور در هنگام روشن شدن را فراهم می‌کند.

داده های رمزگذار سریال پرسرعت:رمزگذار داده های موقعیت را از طریق یک رابط سریال پرسرعت به ASDA-A2 منتقل می کند. کابل ASD-A2-EN1005 این داده های سریال را به طور قابل اعتمادی در فاصله 5 متری بدون کاهش سیگنال حمل می کند.

برنامه های کاربردی

محورهای ماشین ابزار CNC دلتا ASDA-A2:سروموتورهای ECMA در مراکز ماشینکاری CNC، مراکز تراشکاری، و ماشین‌های آسیاب با استفاده از درایوهای ASDA-A2 - یک ASD-A2-EN1005 در هر محور سروو در فواصل استاندارد 5 متری کابل.

موقعیت یابی اتوماسیون صنعتی:محورهای سروو مبتنی بر ASDA-A2 در مونتاژ خودکار، جابجایی مواد و تجهیزات موقعیت یابی دقیق با موتورهای ECMA.

بسته بندی و برچسب زدن با سرعت بالا:تجهیزات مدیریت وب، پر کردن و برچسب‌گذاری تحت کنترل با استفاده از سیستم‌های سروو ASDA-A2 و ECMA.

کنترل حرکت دقیق:E-CAM (بادامک الکترونیکی) و برنامه های حرکت همگام با استفاده از ویژگی های کنترلی پیشرفته ASDA-A2 - بازخورد دقیق رمزگذار از طریق ASD-A2-EN1005 برای برش چرخ لنگر، برش چرخشی و کنترل ثبت ضروری است.

سوالات متداول

Q1: آیا ASD-A2-EN1005 می تواند با سایر سری های سروو درایو دلتا ASDA استفاده شود؟

ASD-A2-EN1005 برای رابط CN2 سری ASDA-A2 طراحی شده است. سایر سری‌های درایو دلتا ASDA (ASDA-B2، ASDA-A3) ممکن است از فرمت‌های رابط CN2 یا پروتکل‌های رابط رمزگذار متفاوت استفاده کنند. قبل از استفاده از این کابل با درایو غیر A2، از مستندات سیستم سروو دلتا تأیید کنید که اتصال انتهای درایو و پروتکل رمزگذار مطابقت دارند.

Q2: چه علائمی نشان دهنده معیوب بودن کابل رمزگذار ASD-A2-EN1005 است؟

کابل رمزگذار خراب یا تخریب شده، آلارم‌های ارتباطی رمزگذار را روی ASDA-A2 ایجاد می‌کند (کدهای خطا مانند AL002، AL003، AL009 یا کدهای خطای رمزگذار بسته به نوع خطای خاص)، بازخورد نامنظم سرعت موتور، خطاهای شمارنده موقعیت، یا از دست دادن کامل سیگنال رمزگذار که باعث ایجاد خطا در درایو می‌شود. قبل از محکوم کردن کابل، محل قرارگیری کانکتور کابل را در دو انتها بررسی کنید - اتصالات شل باعث علائم مشابه می شوند.

Q3: آیا ASD-A2-EN1005 با موتورهای ECMA با استفاده از رمزگذارهای مطلق سازگار است؟

درایوهای دلتا ASDA-A2 از موتورهای ECMA رمزگذار افزایشی و مطلق از طریق رابط CN2 یکسان پشتیبانی می کنند. کابل ASD-A2-EN1005 داده‌های هر دو نوع رمزگذار را از طریق کابل و کانکتور یکسان حمل می‌کند - نوع رمزگذار توسط مدل موتور تعیین می‌شود، نه کابل. هر دو رابط رمزگذار ECMA مطلق (17 بیتی) و افزایشی (20 بیتی) از یک کانکتور CN2 و همان کابل ASD-A2-EN1005 استفاده می کنند.

Q4: حداکثر طول کابل رمزگذار برای سیستم های Delta ASDA-A2 چقدر است؟

دلتا حداکثر طول کابل رمزگذار را برای ASDA-A2 در کتابچه راهنمای آمپلی فایر سروو مشخص می کند. رابط رمزگذار سریال پرسرعت دارای حداکثر محدودیت طول کابل مربوط به زمان سیگنال و ظرفیت کابل است. نصب های استاندارد برای برخی از تنظیمات از کابل هایی تا 20 متر یا بیشتر استفاده می کنند. حداکثر طول را از اسناد ASDA-A2 دلتا برای نوع رمزگذار خاص در حال استفاده تأیید کنید.
