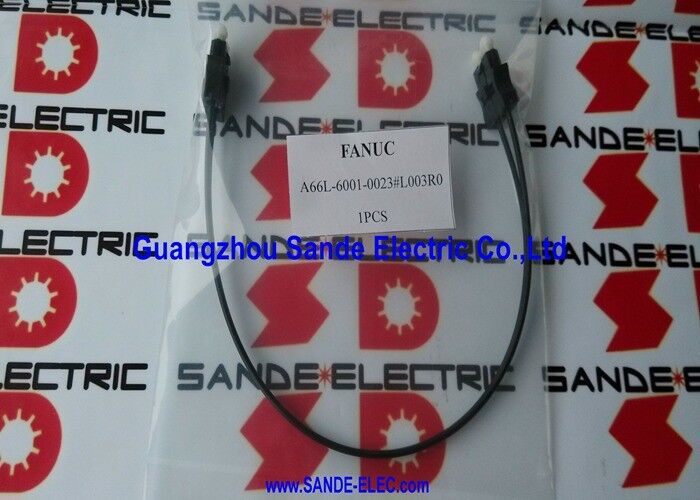

کابل فیبر نوری A66L-6001-0023

A66L-6001-0023 | کابل فیبر نوری FANUC FSSB — کابینت داخلی / COP10A-COP10B / SVM Servo Daisy-Chain / چندین طول

کابل فیبر نوری FSSB - اتصال سروو باس داخل کابینت

A66L-6001-0023 کابل فیبر نوری FANUC برای FSSB (سروی گذرگاه سری FANUC) است - گذرگاه سریال نوری پرسرعت که فرمان محور و داده های بازخورد رمزگذار را بین واحد کنترل CNC FANUC و ماژول های کابین تقویت کننده سروو در داخل درایو ارسال می کند.

هر کابل A66L-6001-0023 یک بخش از زنجیره دیزی FSSB را از یک پورت انتقال نوری COP10A به درگاه دریافت نوری COP10B ماژول بعدی حمل می کند. چندین کابل A66L-6001-0023 در داخل کابینت به هم متصل می شوند تا گذرگاه ارتباطی کامل FSSB را تشکیل دهند که به تمام محورهای سروو در سیستم سرویس می دهد.

اطلاعات سری کلیدی

ساخت و ساز بدون غلاف - فقط در داخل کابینت

ساختار بدون غلاف A66L-6001-0023 را فشرده و سبک وزن برای استفاده در کابینت می کند:

برای مسیریابی محافظت شده در داخل کابینت کنترل بسته:کابل A66L-6001-0023 بدون غلاف خارجی تقویت‌شده سری N/S A66L-6001-0023 از نظر فیزیکی شکننده‌تر است - برای مسیریابی کوتاه و محافظت‌شده بین ماژول‌های مجاور در داخل کابینت مناسب است، اما برای مسیریابی خارجی مناسب نیست.

برای مسیریابی خارجی نیست:برای اتصالات FANUC HSSB بین کابینت های جداگانه، سری غلاف A66L-6001-0026 N/S تقویت شده مورد نیاز است.

برنامه های کاربردی

سیم کشی کابینت سیستم سروو FANUC αi:تمام مراکز ماشینکاری CNC FANUC، مراکز تراشکاری، و ماشین های سنگ زنی با استفاده از ماژول های سروو αi (یا βi) با ارتباطات FSSB - یک کابل A66L-6001-0023 در هر بخش بین ماژول در کابینت.

کنترلرهای روبات FANUC R-30iA/R-30iB/R-30iB+:کنترلرهای رباتی که از FSSB برای اتصال برد اصلی به ماژول های تقویت کننده سروو داخلی استفاده می کنند - کابل های کوتاه A66L-6001-0023 ماژول های مجاور را در داخل کابینت کنترل پل می کنند.

سیستم های CNC FANUC 16i/18i/21i/30i:کابینت های کنترل CNC با چندین محور SVM با استفاده از گذرگاه نوری FSSB - هر ماژول محور در زنجیره به یک بخش کابل نیاز دارد.

سوالات متداول

Q1: تفاوت بین A66L-6001-0023 (FSSB) و A66L-6001-0026 (HSSB) چیست؟

A66L-6001-0023 از FSSB استفاده می کند - در داخل کابینت سروو بین ماژول های SVM و بردهای CNC از طریق پورت های COP10A/COP10B، بدون روکش و طول های کوتاه استفاده می شود. A66L-6001-0026 از HSSB استفاده می کند - برای اتصالات خارجی بین کابینت های جداگانه، با روکش تقویت شده N/S استفاده می شود. سیستم‌های اتوبوس مختلف با رابط‌ها و کاربردهای مختلف - قابل تعویض نیستند.

Q2: چگونه طول صحیح A66L-6001-0023 را برای نصب کابینت سروو خود انتخاب کنم؟

فاصله فیزیکی بین پورت COP10A یک ماژول و پورت COP10B ماژول بعدی را در مسیریابی زنجیره ای FSSB برنامه ریزی شده اندازه گیری کنید. طول استاندارد بعدی را که برابر یا کمی بیشتر از این فاصله است انتخاب کنید. از کابل اضافی که نیاز به سیم پیچی یا بسته شدن در کابینت دارد اجتناب کنید - کابل اضافی می تواند از حداقل شعاع خمش تجاوز کند که انتقال نوری را کاهش می دهد.

Q3: کدام کد هشدار FANUC نشان دهنده خرابی کابل A66L-6001-0023 است؟

کابل FSSB شکسته یا قطع شده باعث می شود CNC ارتباط خود را با تمام محورها از نقطه قطع شده به بعد در زنجیره دیزی قطع کند. FANUC SV0401 (سررو آماده نیست) یا SV5136/5137 (آژار ارتباطی FSSB) را برای محورهای آسیب دیده تولید می کند. اتصالات نوری FSSB و وضعیت کابل را بررسی کنید - فیبرهای خمیده نزدیک نقاط ورودی کانکتور را که رایج ترین محل خرابی هستند، بررسی کنید.

Q4: آیا می توان از کابل های A66L-6001-0023 در سیستم های FSSB-b (سریع تر) و همچنین FSSB استاندارد استفاده کرد؟

رابط FSSB-b در نسل های بعدی FANUC CNC از یک ارتباط نوری با سرعت بالاتر در همان فرمت پورت COP10A/COP10B استفاده می کند. کابل های A66L-6001-0023 با FSSB-b و همچنین FSSB استاندارد سازگار هستند - کابل فیبر نوری خود نور را با سرعت داده مورد نیاز حمل می کند. از دفترچه راهنمای اتصال CNC خاص تأیید کنید که طول کابل انتخاب شده در محدوده حداکثر طول کابل سیستم FSSB-b است.
