ماینبای NMB فن 1608KL-05W-B59 1608KL05WB59 16O8KL-O5W-B59

1608KL-05W-B59 | فن DC 40 میلی متری NMB Minebea — 24 ولت / 9.5 CFM / زنگ هشدار 3 سیم / بلبرینگ / خنک کننده CNC FANUC 30i/31i/32i

فن فشرده 40 میلی متری DC برای خنک کننده کنترل CNC FANUC

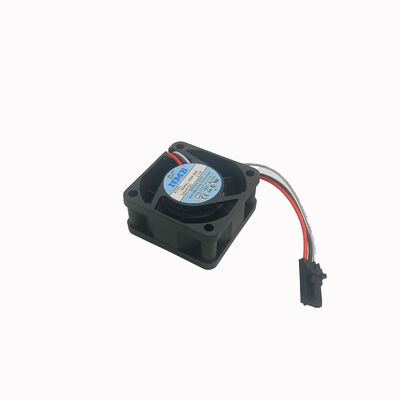

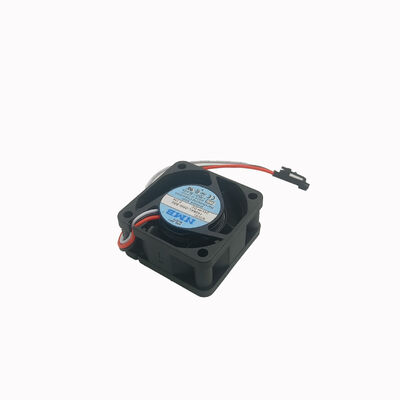

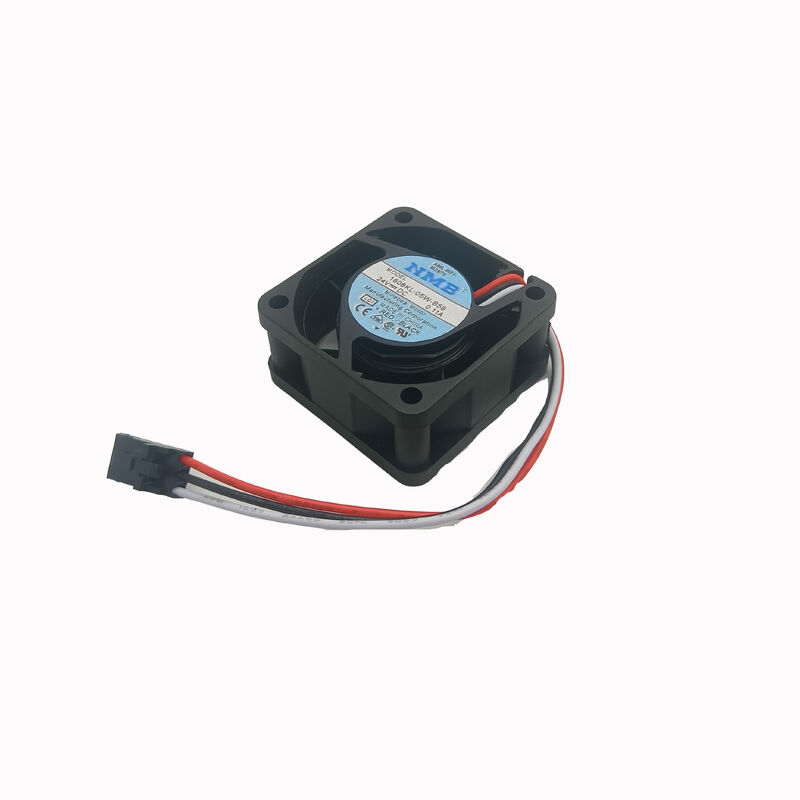

1608KL-05W-B59 یک فن محوری 40×40×20 میلی‌متری NMB برای موقعیت نصب 4020 (قطر 40 میلی‌متر، عمق 20 میلی‌متر) است - یک فن فشرده که در سطح PCB، روی پنل و برنامه‌های خنک‌کننده محفظه‌های الکترونیکی کوچک کار می‌کند. در ولتاژ 24 ولت و با خروجی سنسور روتور قفل شده 3 سیم، این فن به طور خاص به عنوان فن خنک کننده سیستم CNC FANUC شناخته می شود که به شماره مونتاژ FANUC A90L-0001-0528 ارجاع داده می شود.

ضریب شکل 40 میلی متری این فن را در محفظه های درایو بزرگ نامرئی می کند - به جای تهویه کل کابینت، واحدهای جداگانه، مجموعه های نمایشگر و کنترل PCB ها را در فاصله نزدیک خنک می کند.

مشخصات کلیدی

سنسور روتور قفل شده 3 سیم - نظارت بر خطای فن

سیم سوم سیگنال سنسور روتور قفل شده را ارائه می دهد - یک ویژگی مهم برای یکپارچه سازی سیستم CNC FANUC:

هشدار فن CNC FANUC:کنترل‌های CNC سری FANUC 30i، 31i و 32i، خروجی سرعت فن را روی سیم سوم فن‌های خنک‌کننده مانند 1608KL-05W-B59 نظارت می‌کنند. هنگامی که سرعت فن به زیر آستانه می رسد - که نشان دهنده خرابی یاتاقان یا انسداد فن است - CNC یک هشدار خطای فن ایجاد می کند. این اخطار اولیه به اپراتور اجازه می دهد تا قبل از اینکه آسیب برد کنترل مربوط به گرما رخ دهد، تعمیر و نگهداری را برنامه ریزی کند.

حفاظت روتور قفل شده:اگر فن به طور کامل متوقف شده باشد (بلبرینگ مسدود شده یا یاتاقان مسدود شده)، خروجی روتور قفل شده سیگنال سرعت صفر می دهد. بیشتر سیستم‌های CNC به‌جای اینکه منتظر بمانند تا حفاظت حرارتی فعال شود، با هشدار فوری واکنش نشان می‌دهند - محافظت از لوازم الکترونیکی که فن خنک می‌کند.

برنامه های کاربردی

خنک کننده پنل کنترل CNC FANUC:فن های 40 میلی متری در مجموعه های نمایشگر کنترل سری FANUC 30i/31i/32i و موقعیت های خنک کننده پنل LCD.

خنک کننده ماژول کنترل ماشین ابزار CNC:خنک‌سازی هدفمند برای PCB‌های جداگانه، کارت‌های کنترل محور، و بردهای رابط سروو در کابینت‌های کنترل CNC FANUC.

خنک کننده PCB الکترونیک صنعتی:کاربردهای عمومی فن 40 میلی‌متری 24 ولت DC در کنترل‌کننده‌های اتوماسیون صنعتی، بردهای رابط درایو و الکترونیک کنترل فشرده.

سوالات متداول

Q1: چه مدل های FANUC از 1608KL-05W-B59 (A90L-0001-0528) استفاده می کنند؟

1608KL-05W-B59 برای پیکربندی‌های کنترل CNC سری FANUC 30i، 31i، و 32i تأیید شده است - مخصوصاً برای واحدهای کنترل نوع LCD و مجموعه‌های کنترل مستقل CNC (A02B-0303-C103 و شماره‌های مونتاژ مرتبط). همچنین در پیکربندی های پیشرفته CNC از جمله مراکز ماشینکاری 5 محوره، سیستم های چرخش آسیاب و کنترل های ماشین سنگ زنی با استفاده از این سری های CNC استفاده می شود.

Q2: یک 1608KL-05W-B59 شکست خورده چه کدهای هشدار فن را در یک کنترل FANUC ایجاد می کند؟

کنترل‌های CNC FANUC با مانیتورینگ فن، هشدار DS0300 (فن خنک‌کننده متوقف شده) یا کدهای هشدار سیستم معادل را زمانی که سیگنال سرعت فن 3 سیمه دور در دقیقه صفر را نشان می‌دهد، ایجاد می‌کند. این زنگ هشدار به صورت یک هشدار زرد ظاهر می شود یا بسته به پیکربندی سیستم، عملیات محور را متوقف می کند. یک زنگ هشدار FANUC DS0300 در کنترل سری 30i/31i/32i مستقیماً به فن خنک کننده اشاره می کند — ابتدا فن 40 میلی متری را بررسی کنید.

Q3: آیا تفاوتی بین 1608KL-05W-B59-L00 و 1608KL-05W-B59 بدون پسوند وجود دارد؟

پسوند -L00 در سیستم نامگذاری NMB، طول سیم سربی استاندارد را مشخص می کند - L00 به طور معمول یک طول استاندارد (بدون پسوند) را نشان می دهد. چندین ویرایش فعلی این فن وجود دارد (انواع 0.08A و 0.11A). قبل از سفارش، بازبینی فعلی مورد نیاز در اسناد خدمات سیستم FANUC را تأیید کنید - یا مشخصات فعلی برچسب فن اصلی را با انواع موجود مقایسه کنید.

Q4: آیا می توان 1608KL-05W-B59 را در هر جهتی نصب کرد؟

بله - فن های بلبرینگ در تمام جهت های نصب (افقی، عمودی، معکوس) به طور قابل اعتماد کار می کنند. ساختار بلبرینگ NMB روانکاری را در هر جهتی حفظ می کند. در مجموعه‌های پانل کنترل FANUC، بسته به پیکربندی کنترل خاص، فن ممکن است در جهت‌های مختلفی نصب شود - طراحی بلبرینگ محدود به جهت نیست.
