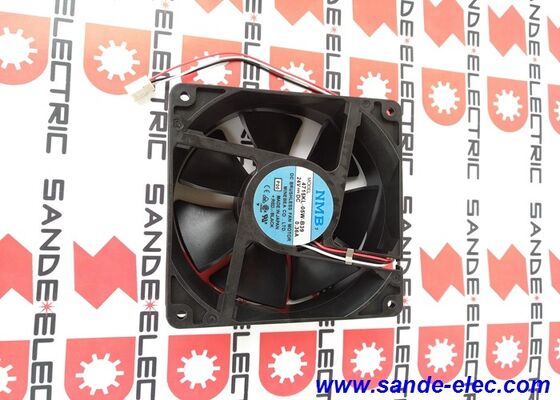

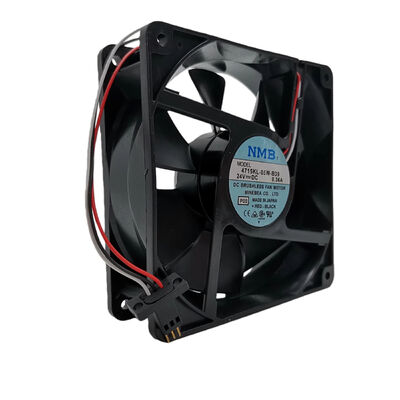

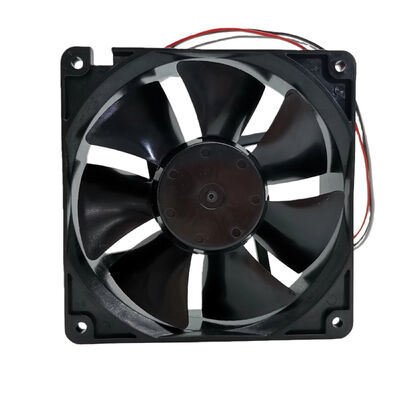

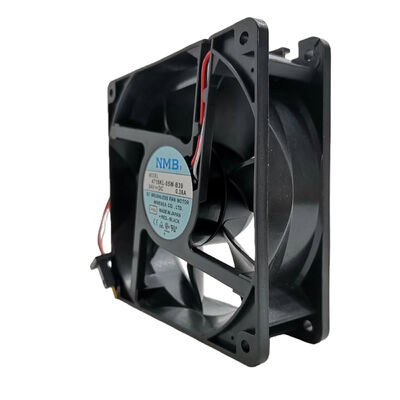

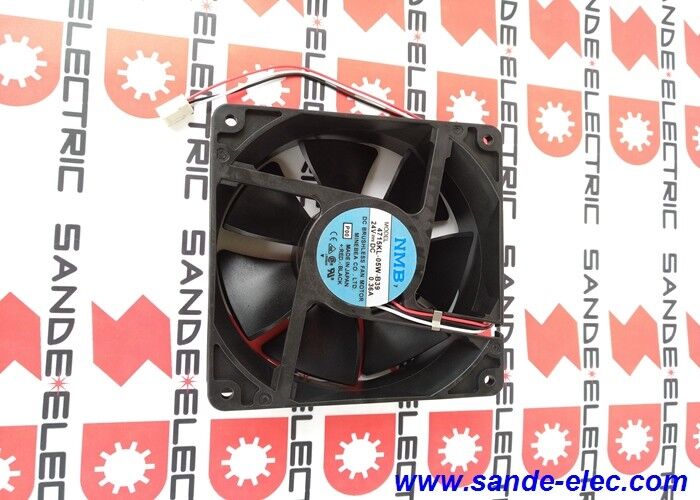

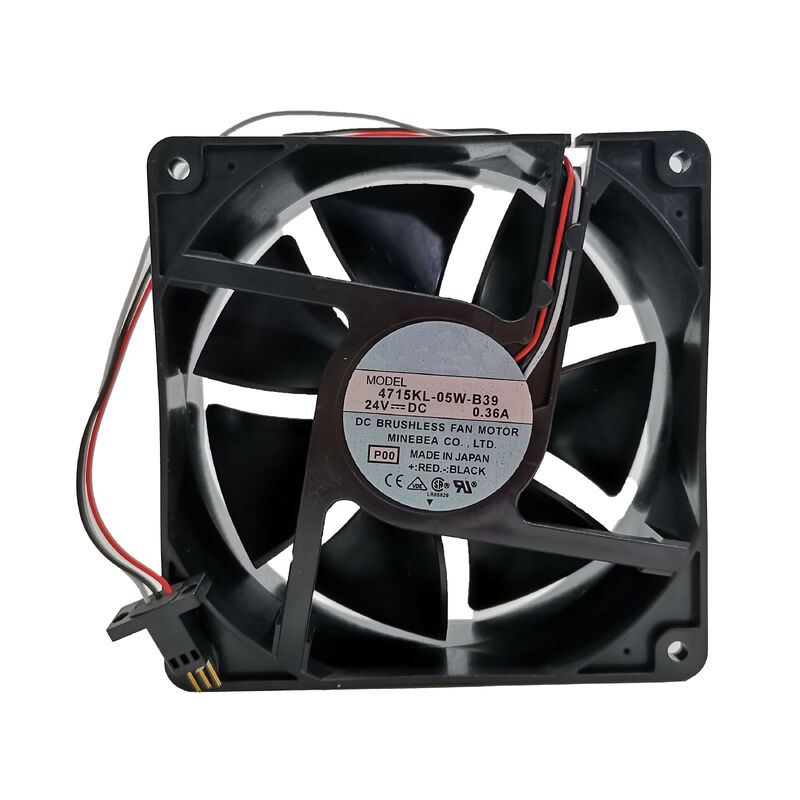

فن خنک کننده 4715KL-05W-B39 NMB-MAT جدید 24vdc 0.40A

4715KL-05W-B39 | فن خنک کننده 24 ولتی NMB Minebea - 119 میلی متر / 108 CFM / 2950 دور در دقیقه / بلبرینگ / زنگ هشدار 3 سیم / FANUC CNC

فن صنعتی NMB 24 ولت DC با سیگنال هشدار روتور قفل شده

4715KL-05W-B39 یک فن خنک کننده محوری 24 ولت DC از NMB Technologies است — یک فن صنعتی 119 میلی متری که جریان هوای 108 CFM را در 2950 RPM با سیگنال زنگ روتور قفل شده با سیم سوم ارائه می کند. این یک فن ساده 2 سیم نیست: سیم سیگنال هشدار به سیستم میزبان اجازه می دهد تا خرابی فن را تشخیص دهد و قبل از اینکه تجهیزات خنک کننده به دمای بحرانی برسد، خطا ایجاد کند.

منبع تغذیه 24 ولت DC با توزیع برق کابینت کنترل صنعتی مطابقت دارد - همان منبع 24 ولتی که برای PLC ها، سنسورها و الکترونیک کنترل استفاده می شود و نیاز به ولتاژ تغذیه اختصاصی برای فن خنک کننده را از بین می برد.

مشخصات کلیدی

3-سیم زنگ هشدار - تشخیص خرابی فن

سیم سوم 4715KL-05W-B39 یک سیگنال هشدار روتور قفل شده را ارائه می دهد - ویژگی که این فن را از فن های خنک کننده 2 سیمه متمایز می کند:

چگونه کار می کند:سیم سیگنال آلارم یک سیگنال منطقی (معمولاً جمع کننده باز) که با فرکانس متناسب با سرعت فن پالس می کند، خروجی می دهد. هنگامی که سرعت فن به کمتر از 50 درصد سرعت نامی کاهش می یابد (به دلیل خرابی یاتاقان، وضعیت مسدود یا جریان هوا مسدود شده)، کنترل کننده تغییر سیگنال را تشخیص می دهد و می تواند یک خطا یا هشدار سیستم ایجاد کند.

تشخیص زودهنگام شکست:خرابی بلبرینگ در فن ها معمولاً به تدریج پیشرفت می کند - سایش اولیه یاتاقان باعث کاهش سرعت قبل از خرابی کامل می شود. هشدار 3 سیم به کنترل کننده سیستم اجازه می دهد تا این خرابی را تشخیص دهد و قبل از خرابی فاجعه بار فن باعث افزایش دمای سیستم شود، هشدار تعمیر و نگهداری را راه اندازی کند.

یکپارچه سازی CNC FANUC:کنترل‌های CNC و ماژول‌های سروو درایو FANUC با مرجع فن FANUC A90L-0001-0509 از خروجی سیگنال هشدار برای تولید آلارم‌های خطای فن استفاده می‌کنند - به اپراتورها هشدار می‌دهد تا قبل از وقوع آسیب ناشی از گرما، تعمیر و نگهداری را برنامه‌ریزی کنند.

برنامه های کاربردی

خنک کننده CNC و سروو درایو FANUC:تعویض فن در کابینت‌های کنترل FANUC با ارجاع به A90L-0001-0509 - تقویت‌کننده‌های سروو، ماژول‌های کنترل محور و مجموعه‌های پردازنده CNC که توسط فن‌های 24 ولت DC با نظارت سیگنال هشدار خنک می‌شوند.

محفظه های درایو و اینورتر صنعتی:فن‌های خنک‌کننده 24 ولتی در کابینت‌های VFD، محفظه‌های تقویت‌کننده سروو و پانل‌های کنترل اتوماسیون که نیاز به خنک‌سازی با نظارت زنگ دارند.

تجهیزات سرور و مخابرات:تجهیزات شبکه با کارایی بالا و شاسی سرور که به فن‌های 24 ولت DC مداوم با تشخیص روتور قفل شده نیاز دارند.

کنترل کننده های اتوماسیون صنعتی:کابینت‌های PLC، سخت‌افزار SCADA و سیستم‌های کامپیوتری صنعتی که نیاز به خنک‌کننده نظارت دارند.

سوالات متداول

Q1: خروجی سیگنال هشدار 4715KL-05W-B39 به چه چیزی متصل می شود؟

سیگنال هشدار به یک ورودی دیجیتال در درایو یا کنترلر متصل می شود - ورودی خروجی پالس فن را نظارت می کند. آمپلی فایرهای FANUC با مرجع فن A90L-0001-0509 دارای ورودی هشدار فن اختصاصی هستند که سیگنال سیم سوم را می خواند. اگر فرکانس پالس به زیر آستانه ای که نشان دهنده خرابی فن است کاهش یابد، درایو یک کد هشدار فن تولید می کند. در سیستم‌های بدون ورودی هشدار فن اختصاصی، یک مدار نظارت فن جداگانه (مبدل شمارنده یا فرکانس به ولتاژ) می‌تواند سیگنال را پردازش کند.

Q2: آیا می توان از 4715KL-05W-B39 به عنوان یک فن 2 سیم با قطع سیم هشدار استفاده کرد؟

بله - فن به طور معمول فقط با سیم های V+ و V- متصل می شود. سیم سوم را می توان بدون اتصال (شناور) بدون تأثیر بر عملکرد موتور فن رها کرد. با این حال، قطع سیم هشدار قابلیت تشخیص خرابی فن را از بین می‌برد - فن از کار افتاده زنگ هشدار تولید نمی‌کند و دمای بیش از حد تجهیزات بدون هشدار رخ می‌دهد.

Q3: چه محدوده دمایی محیط برای 4715KL-05W-B39 اعمال می شود؟

کلاس B39 از -10 درجه سانتیگراد تا +70 درجه سانتیگراد (محدوده B10 تا B40) کار می کند. دمای نگهداری از -40 تا +70 درجه سانتیگراد است. محدوده دمای عملیاتی B39 دمای محیط کابینت درایو صنعتی را تا 70 درجه سانتیگراد در خود جای می دهد - که ممکن است در محفظه هایی با تهویه ضعیف یا در محیط های صنعتی با دمای بالا رخ دهد. از دفترچه راهنمای نصب درایو تأیید کنید که دمای محیط کابینت در این محدوده باقی می ماند.

Q4: چگونه 4715KL-05W-B39 (DC, 108 CFM) با 4715PS-20T-B30 (AC, 102 CFM) در یک کابینت مقایسه می شود؟

هر دو فن 120 میلی متری با جریان هوای مشابه (108 در مقابل 102 CFM) هستند که عمدتاً در ولتاژ تغذیه (24 ولت DC در مقابل 200 ولت AC) متفاوت هستند. فن DC سیگنال هشدار و محدوده عملیاتی ولتاژ وسیع تری را ارائه می دهد. فن AC به طور مستقیم به برق 200 ولت نیاز دارد. انتخاب بستگی به ولتاژ منبع تغذیه موجود در کابینت و اینکه آیا نظارت بر زنگ فن لازم است یا خیر. در کابینت هایی که هر دو ولتاژ 24 ولت و 200 ولت در دسترس هستند، DC 4715KL با نظارت بر زنگ برای تجهیزات حیاتی ترجیح داده می شود.
