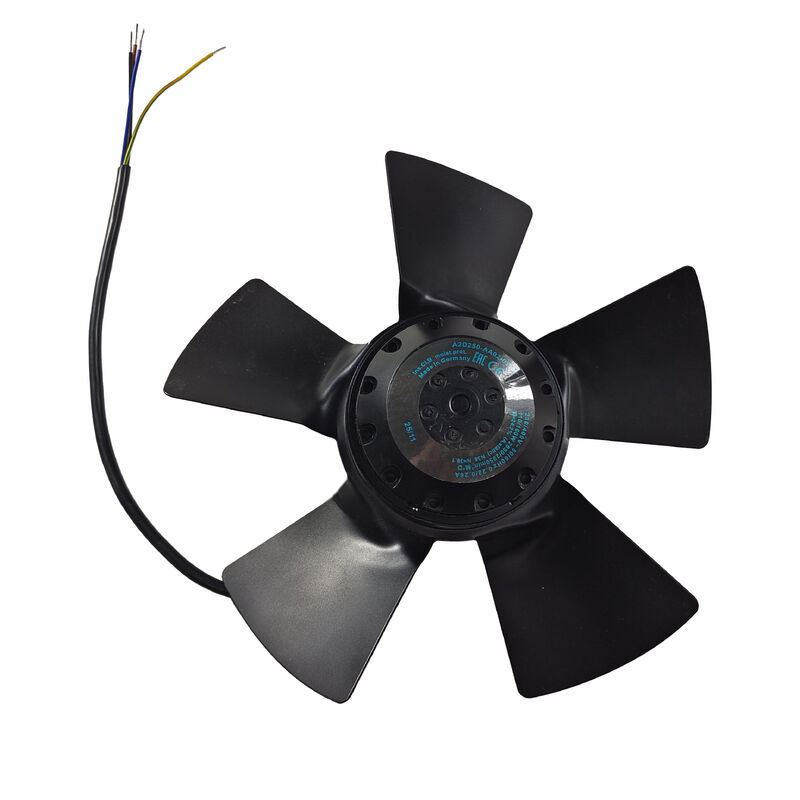

A2D250-AA02-02 فن خنک کننده محوری A2D250AA0202

A2D250-AA02-02 یک فن محوری AC سه فاز 250 میلی متری از شرکت ebm-papst، تولید کننده پیشرو در جهان از فن ها و موتورها برای کاربردهای خنک کننده صنعتی، HVAC و تجهیزات است. این فن که در اطراف موتور M2D068-DF ساخته شده است، از منبع تغذیه سه فاز 400 ولت با اتصال ستاره کار می کند و جریان هوای قابل توجهی را با مصرف برق نسبتا کم ارائه می دهد.

عملکرد وابسته به فرکانس فن (عملکرد 50 هرتز در مقابل 60 هرتز) آن را برای استقرار در زیرساخت های الکتریکی منطقه ای 50 هرتز (اروپا، آسیا) و 60 هرتز (آمریکا) با تفاوت های عملکرد قابل پیش بینی و مستند مناسب می کند.

طراحی موتور سه فاز 400 ولت A2D250-AA02-02 مزایای عملیاتی را نسبت به موتورهای فن تک فاز در تنظیمات صنعتی ارائه می دهد:

• گشتاور خود راه اندازی:موتورهای القایی سه فاز، گشتاور راه اندازی را ذاتاً از میدان مغناطیسی دوار ایجاد شده توسط منبع انتقال فاز تولید می کنند و نیاز به خازن های راه اندازی یا سیم پیچ های کمکی را از بین می برند.
• تحویل گشتاور نرم تر:موتورهای سه فاز در مقایسه با موتورهای تک فاز، گشتاور نرم‌تر و ثابت‌تری تولید می‌کنند که در نتیجه ارتعاش کمتری در مجموعه فن ایجاد می‌شود.
• سازگاری استاندارد عرضه صنعتی:400 ولت سه فاز ولتاژ استاندارد توزیع صنعتی در بیشتر اروپا، بخش‌هایی از آسیا و بسیاری از تأسیسات صنعتی در سراسر جهان است که امکان اتصال مستقیم بدون تجهیزات تبدیل ولتاژ اضافی را فراهم می‌کند.

• خنک کننده کابینت صنعتی:کابینت الکتریکی بزرگ و خنک کننده سوئیچ که در آن حجم جریان هوا بالا در فشار استاتیکی متوسط ​​لازم است تا گرما را از وسایل الکترونیکی برق که متراکم هستند حذف کند.
• واحدهای هواساز HVAC:فن های سیستم تهویه و هوارسانی ساختمان که فرمت محوری سه فاز 250 میلی متری ظرفیت جریان هوای مورد نیاز برای سیستم های گردش هوای تجاری و صنعتی را فراهم می کند.
• خنک کننده تجهیزات فرآیند:تجهیزات فرآیند صنعتی، سیستم‌های خشک‌کن و کاربردهای خنک‌کننده هوای اجباری مبدل حرارتی با استفاده از موتورهای فن سه فاز که در مدار خنک‌کننده تجهیزات یکپارچه شده‌اند.
• سیستم های خنک کننده ژنراتور و موتور:کاربردهای فن خنک کننده کمکی در مجموعه ژنراتورهای صنعتی و سیستم های خنک کننده موتور که به موتورهای فن سه فاز مستحکم و با درجه بندی پیوسته نیاز دارند.

مشخصات استاندارد A2D250-AA02-02 عملکرد درایو سرعت متغیر (VFD) را در پیکربندی پایه آن نشان نمی دهد. از مستندات ebm-papst تأیید کنید که آیا موتور M2D068-DF برای کنترل VFD مناسب است یا یک نوع دارای رتبه VFD از خانواده A2D250 مورد نیاز است. کارکردن موتور القایی که برای استفاده از VFD در منبع فرکانس متغیر رتبه بندی نشده است، می تواند باعث تنش عایق از هارمونیک های شکل موج ولتاژ و جریان های یاتاقان شود.

نقطه کار 60 هرتز موتور را با سرعت بالاتر و دمای داخلی بالاتر (در حداکثر دمای محیطی 40 درجه سانتیگراد برای 60 هرتز در مقابل 70 درجه سانتیگراد برای 50 هرتز) راه اندازی می کند. به طور کلی، عملکرد نزدیکتر به حد حرارتی موتور، عمر عایق را نسبت به عملکرد با حاشیه حرارتی بیشتر کاهش می دهد. برای تأسیساتی که دمای محیط به طور مداوم زیر 40 درجه سانتیگراد است، هر دو نقطه عملیاتی فرکانس عمر مفید نامی مربوطه خود را ارائه می دهند. برای دمای محیط بالاتر، عملکرد 50 هرتز حاشیه حرارتی اضافی را فراهم می کند.

پیکربندی استاندارد از نصب افقی شفت یا نصب عمودی روتور روی پایین پشتیبانی می کند. نصب روتور روی بالا به عنوان پیکربندی سفارشی خاص در دسترس است. با مستندات ebm-papst تأیید کنید که آیا شماره قطعه استاندارد A2D250-AA02-02 شامل این گزینه است یا اینکه یک نوع شماره قطعه متفاوت برای جهت گیری روتور روی بالا مورد نیاز است.

IP44 در برابر پاشش آب از هر جهت محافظت می کند، اما برای جت های مستقیم آب، شستشو با فشار بالا یا غوطه ور شدن درجه بندی نشده است. مکان‌های نصب مناسب شامل کابینت‌های صنعتی داخلی، محفظه‌های تجهیزات در فضای باز سرپوشیده و کانال‌های تهویه مطبوع داخلی است. برای محیط‌های شستشو، نصب‌های در معرض هوای آزاد در معرض باران شدید یا اسپری مستقیم، یا هر برنامه‌ای که نیاز به حفاظت در برابر نفوذ بالاتری دارد، از طیف محصولات ebm-papst تأیید کنید که آیا یک نوع دارای رتبه IP بالاتر از سری A2D250 موجود است یا خیر.
