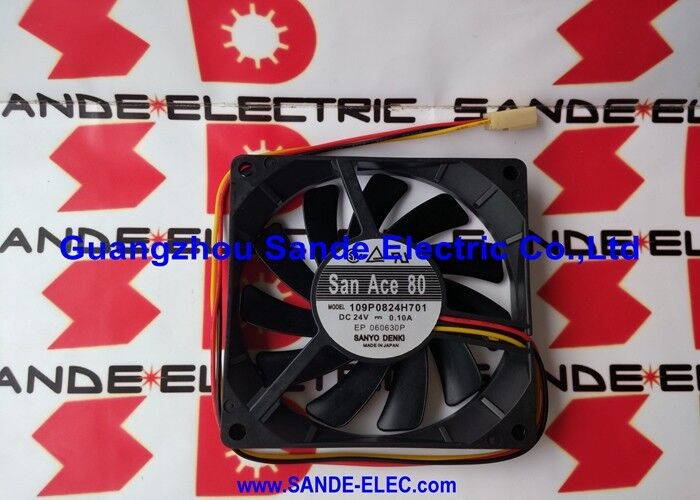

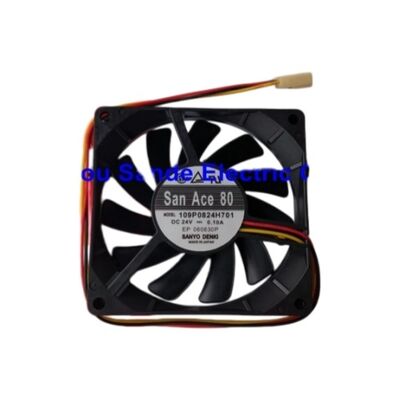

سانيو دنکي فن 3 سيم DC24V 0.10A SanAce80 109P0824H701 واردات 1O9PO824H7O1

109P0824H701 | فن باریک Sanyo Denki San Ace 80 — 80×80×15mm / 24V / 32.1 CFM / 31 dB / بلبرینگ / UL/CSA/TUV

San Ace 80 Slim - عملکرد آرام در عمق 15 میلی متر

109P0824H701 فن باریک 80 میلی‌متری Sanyo Denki از سری San Ace 80 است — یک فن لوله‌ای با عمق 15 میلی‌متر که 32.1 CFM را در 31 dB(A) آرام از منبع تغذیه 24 ولت ارائه می‌کند. عمق 15 میلی متری مشخصه تعیین کننده است: در جایی که فن های استاندارد 80 میلی متری 25 میلی متر یا 38 میلی متر عمق دارند، 109P0824H701 در محفظه های کم عمق، شکاف های تهویه باریک و موقعیت های پانل با فضای محدود قرار می گیرد که در آن فن 80 میلی متری با عمق استاندارد تمیز نمی شود.

مصرف برق 2.4 وات و جریان 100 میلی آمپر، این فن را به یکی از فن های صنعتی 80 میلی متری کارآمدتر تبدیل کرده است – در مواردی که چندین فن از منبع تغذیه 24 ولتی با بودجه فعلی محدود استفاده می کنند.

مشخصات کلیدی

سنسور سرعت 3 سیم - سرعت سنج برای نظارت

سیم سوم یک سیگنال سرعت سنج (سنسور پالس) متناسب با سرعت فن خروجی می دهد:

نظارت بر سرعت:خروجی تاچ به سیستم میزبان اجازه می‌دهد تا RPM واقعی فن را کنترل کند - تأیید عملکرد فن با سرعت صحیح و تشخیص کاهش تدریجی سرعت ناشی از سایش یاتاقان قبل از خرابی کامل.

هشدار خطای فن:سیستم‌های دارای مانیتورینگ خطای فن از سیگنال tach برای تشخیص خرابی فن استفاده می‌کنند. در 3100 RPM، فرکانس خروجی پالس تقریباً 103 هرتز است (اگر دو پالس در هر دور باشد) - کاملاً در حد قابلیت ورودی‌های استاندارد تایمر میکروکنترلر است.

برنامه های کاربردی

تجهیزات سرور و مرکز داده:خنک کننده سرور Blade، شاسی سرور 1U و 2U و تجهیزات شبکه با استفاده از فن های باریک 80 میلی متری در موقعیت های رک با محدودیت ارتفاع.

زیرساخت های مخابراتی:تجهیزات الکترونیکی ایستگاه پایه، تجهیزات اداری مرکزی، و شاسی شبکه‌ای درجه یک که به فن‌های باریک با عمر طولانی و نظارت بر تاچ نیاز دارد.

تابلوهای کنترل صنعتی:خنک کننده پانل در کنترل کننده های اتوماسیون، تجهیزات الکترونیکی درایو و محفظه های کامپیوتر صنعتی با عمق حفره فن محدود.

تجهیزات پزشکی الکترونیک:منبع تغذیه و خنک‌کننده الکترونیک در دستگاه‌های پزشکی جمع‌وجور که در آن عملکرد بی‌صدا (31 دسی‌بل) و گواهی UL مورد نیاز است.

سوالات متداول

Q1: چرا 109P0824H701 عمق 15 میلی متری را به یک فن 80 میلی متری عمق 25 میلی متری انتخاب کنید؟

دلیل اصلی فیزیکی است: هنگامی که عمق حفره فن موجود 15 تا 24 میلی متر است، یک فن 25 میلی متری جا نمی شود. 109P0824H701 همچنین از بسیاری از فن‌های 25 میلی‌متری در همان ولتاژ بی‌صداتر است - رتبه‌بندی نویز 31 دسی‌بل (A) نشان‌دهنده بارگذاری پایین‌تر تیغه روی یک پروانه باریک است. معاوضه: جریان هوا کمتر از یک فن با عمق کامل در ولتاژ مشابه. قبل از تعیین نوع باریک، اطمینان حاصل کنید که CFM کاهش یافته نیاز حرارتی را برآورده می کند.

Q2: عمر سرویس 40000 ساعت بر اساس چیست؟

عمر 40000 ساعت سانیو دنکی در دمای کاری فرضی است. دمای محیط بالاتر عمر روان کننده بلبرینگ را کاهش می دهد - در دمای 60 درجه سانتیگراد، عمر واقعی ممکن است به طور قابل توجهی کوتاهتر از 25 درجه سانتیگراد باشد. در تاسیساتی که دمای محیط حفره فن بالا است (30 تا 50 درجه سانتیگراد)، طول عمر به نسبت کاهش می یابد. جایگزینی برنامه ریزی شده در تعمیر و نگهداری برنامه ریزی شده بعدی نسبت به عملیات تا زمان خرابی ارجحیت دارد.

Q3: آیا حداقل ولتاژ عملیاتی 14 ولت به طور قابل توجهی بر عملکرد تأثیر می گذارد؟

در ولتاژ 14 ولت (58 درصد از 24 ولت نامی)، فن تقریباً با 1800 دور در دقیقه کار می کند - بسیار کمتر از سرعت نامی، با کاهش جریان هوا. حداقل 14 ولت حد پایین شروع و کار است: فن به طور قابل اعتماد شروع به کار می کند و چرخش را در 14 ولت حفظ می کند، اما برای عملکرد 3100 دور در دقیقه و عملکرد 32.1 CFM، 24 ولت مورد نیاز است. حد بالایی 27.6 ولت (115 درصد 24 ولت) عملکرد ایمن را در شرایط اضافه ولتاژ گذرا فراهم می کند.

Q4: آیا 109P0824H701 جایگزینی مستقیم برای سایر فن های 80×80×15 میلی متری در همان کلاس ولتاژ است؟

سازگاری فیزیکی مستلزم تطبیق ابعاد صورت 80×80×15 میلی متر و منبع تغذیه 24 ولت DC است. سازگاری الکتریکی مستلزم آن است که کانکتور 3 سیم فن جایگزین با رابط جفت شده در تجهیزات مطابقت داشته باشد - برخی از فن ها از محفظه های کانکتور متفاوت استفاده می کنند. تأیید کنید جهت چرخش تیغه با اصل مطابقت دارد: جهت جریان هوا معکوس خنک‌سازی مؤثر را کاهش می‌دهد. نسخه‌های سری San Ace 80 Sanyo Denki طیف وسیعی از سرعت‌ها و سطوح جریان هوا را در همان ردپای 80×80×15 میلی‌متری پوشش می‌دهند.
