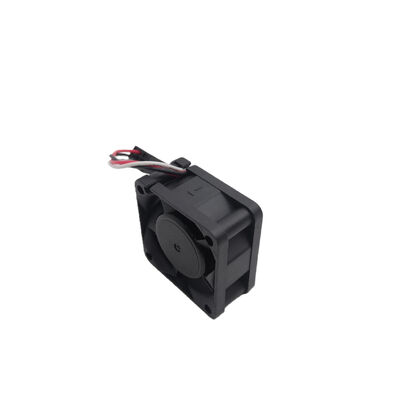

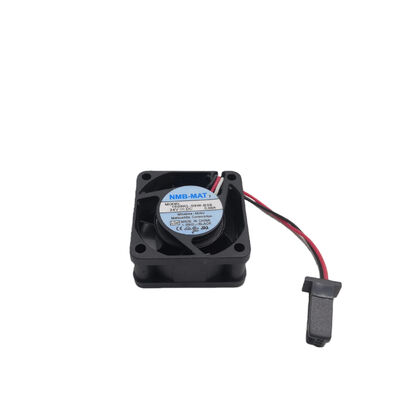

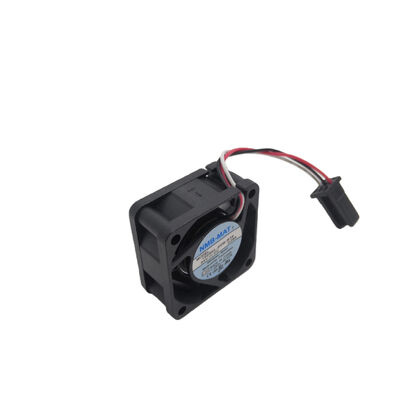

ماینبای NMB-MAT فن 1608KL-05W-B39 1608KL05WB39 16O8KL-O5W-B39

1608KL-05W-B39 NMB ماین بی 40mm DC Fan 24V / 7.4 CFM / 6500 RPM / 25.5 dB / 3-Wire / FANUC A90L-0001-0510

فن NMB 40mm FANUC

1608KL-05W-B39 هوادار محوری 40×40×20mm DC NMB است که مشخصات اصلی خود را با 1608KL-05W-B59 به اشتراک می گذاردو همان خروجی سنسور روتور 3 سیم قفل شدهتفاوت در کانکتور است: پسوند B39 یک خانه کانکتور متفاوت را در پایان سیم فن در مقایسه با نوع پسوند B59 شناسایی می کند.

این تمایز کانکتور تعیین می کند که فن با کدام شماره مونتاژ FANUC سازگار است: نقشه 1608KL-05W-B39 به FANUC A90L-0001-0510، در حالی که نقشه 1608KL-05W-B59 به A90L-0001-0528 است.هر دو موقعیت خنک کننده 40mm در تجهیزات CNC FANUC را ارائه می دهند.

مشخصات کلیدی

کانکتور B39 در مقابل کانکتور B59

پسوند B در نام گذاری فن NMB پیکربندی اتصال و مجموعه سیم را مشخص می کند به طور خاص نوع خانه اتصال و طول سیم:

کانکتور B39:نوع B39 از فرمت کنتاکتور سازگار با مجموعه های فن FANUC A90L-0001-0510 استفاده می کند.

کانکتور B59:نوع B59 از یک محفظه اتصال متفاوت استفاده می کند که با مجموعه های FANUC A90L-0001-0528 سازگار است.

هر دو کانکتور به طور فیزیکی 3 سیم را نگه می دارند؛ هر دو به سوکت های فن 3 پین متصل می شوند. تفاوت هندسه خانه و مکانیسم قفل است. این دو نمی توانند به طور متقابل استفاده شوند.قبل از سفارش تایید کنید که کدام شماره مجموعه FANUC از برچسب ماژول یا دستیار سرویس گرفته شده است..

درخواست ها

خنک کننده ماژول CNC FANUC:تعویض مستقیم در مجموعه های کنترل CNC FANUC و واحدهای نمایش با ارجاع A90L-0001-0510 کاربرد مشابه با نوع B59 اما برای ماژول هایی که نیاز به کانکتور B39 دارند.

خنک سازی داخلی ماژول سرو و درایو FANUC:فن های 40 میلی متری در کارتهای کاربری و کارتهای رابط CNC کوچک، موقعیت های PCB خاص و اجزای تولید کننده گرما را در فاصله نزدیک خنک می کند.

ظرف های الکترونیک صنعتی:موقعیت های فن کمکت 24 ولت در کنترل کننده های اتوماسیون، تخته های منبع برق و الکترونیک کنترل جاسازی شده که در آن 40 میلی متر فرمت نصب موجود است.

سوالات عمومی

سوال1: چگونه می توانم تأیید کنم که آیا ماژول FANUC من به 1608KL-05W-B39 (B39) یا 1608KL-05W-B59 (B59) نیاز دارد؟

شماره مونتاژ FANUC را بر روی برچسب فن خراب شده یا مستندات مونتاژ فن ماژول بررسی کنید: A90L-0001-0510 نیاز به B39 دارد؛ A90L-0001-0528 نیاز به B59 دارد. اگر برچسب فن غیرقابل خواندن باشد،تایید از دستورالعمل قطعات فرعی FANUC یا اسناد تعمیر و نگهداری از ماژول خاص که شماره مونتاژ مشخص شده است.

سوال2: تفاوت عملی عملکرد بین 1608KL-05W-B39 و 1608KL-05W-B59 چیست؟

هیچ کدام هر دو فن دارای مشخصات الکتریکی یکسان هستند: 24 ولت DC ، 7.4 CFM ، 6500 RPM ، 25.5 dB ((A) ، 42.2 Pa ، 50،000 ساعت عمر ، سنسور روتور قفل شده 3 سیم.نام های B39 و B59 فقط نوع اتصال دهنده را نشان می دهند.عملکرد خنک کننده از هر دو نوع یکسان است؛ تنها رابط اتصال متفاوت است.

س3: آیا 1608KL-05W-B39 دارای محافظت از راه اندازی مجدد خودکار است؟

NMB's locked rotor protection in the 1608KL series prevents motor burnout when the fan is blocked but does not auto-restart — the fan requires the stall condition to be cleared (blockage removed) and the supply voltage to be cycled for a restartدر سیستم های FANUC، مدار محافظت از ماژول معمولاً در هنگام تشخیص آلارم توقف، منبع تغذیه فن را خاموش می کند و سپس در چرخه قدرت بعدی مجدداً راه اندازی می شود.عملکرد مدیریت قدرت فن ماژول خاص FANUC را از کتابچه راهنمای سرویس ماژول تأیید کنید.

Q4: چه فواصل نگهداری برای 1608KL-05W-B39 در سرویس CNC FANUC توصیه می شود؟

FANUC به طور کلی توصیه می کند که بازرسی دوره ای و تعویض فن در فواصل نگهداری منظم انجام شود. به طور معمول 3-5 سال یا 20،000-30،000 ساعت کار.بسته به ماژول خاص و محیط عملیاتیمحیط های گرد و غبار دار یا آلوده به روغن، فرسایش اوراق حمل و آلودگی مهر و موم اوراق حمل را تسریع می کند و عمر خدمت را کمتر از مشخصات 50،000 ساعت L10 کوتاه می کند.تمیز کردن سالانه سطوح قابل دسترسی فن با هوای فشرده (با تجهیزات خاموش شده) عمر خدمت را با کاهش بار حرارتی ناشی از تجمع گرد و غبار افزایش می دهد.
