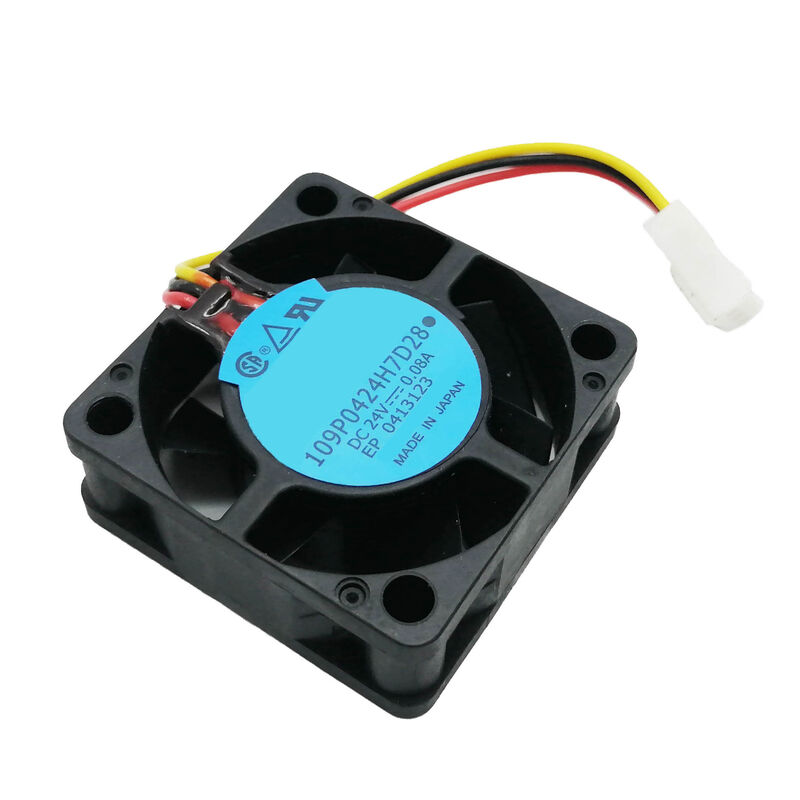

فن خنک کننده اصلی سانیو 109P0424H7D28 1O9PO424H7D28

109P0424H7D28♫♪ Sanyo Denki San Ace 40 فن 40×40×15mm / 24V / 7700 RPM / 6.34 CFM / 28 dB / 3-Pin / PLC Inverter خنک کننده

سان اس 40 لاغری سرعت بالا در عمق 15 میلی متری

109P0424H7D28 یک فن آکسیال 40×40×15 میلی متری از سری Sanyo Denki's San Ace 40 است. نسخه عمق 15 میلی متری از خانواده فن 40 میلی متری است که 6.34 CFM را در 7،700 RPM از یک منبع 24 ولت ارائه می دهد.این فن کامپکت به طور گسترده ای در الکترونیک کنترل صنعتی استفاده می شود: محفظه های PLC، اینورترها، servo drives، و ماژول های کنترل CNC که در آن یک فن استاندارد 20mm یا 25mm عمق 40mm از حفره نصب موجود فراتر می رود.

در 28 دبیلا (A) و تنها 0.08A مصرف جریان،109P0424H7D28 ترکیب خنک کننده کارآمد با کار ساکت و حداقل بار الکتریکی خواص که آن را سازگار با بودجه های تنگ 24V جریان کنترل کننده های صنعتی فشرده.

مشخصات کلیدی

چرا ۷۷۰۰ دور در دقیقه برای یک فن ۴۰ میلی متری

قطر ۴۰ میلی متر کوچک است و تیغه های کوچکتر هوا را در هر چرخش کمتر از تیغه های بزرگتر حرکت می دهند. برای ارائه جریان هوا مفید از یک تیغه کوچک، 109P0424H7D28 در ۷،700 دور در دقیقه به طور قابل توجهی سریع تر از فن 80mm یا 120mmدر این سرعت، فن 40 میلی متری فشار ثابت و سرعت جریان هوا را برای خنک کردن اجزای نصب شده در PCB در فاصله نزدیک تولید می کند.

عمق نازک 15 میلی متر هندسه تیغه را بیشتر محدود می کند: چرخدار باریک دارای دامنه محوری کمتری برای کار با آن است.34 خروجی CFM با وجود کاهش طول رشته تیغه در مقایسه با یک فن 40mm 20mm یا 25mm عمیق.

درخواست ها

خنک کننده PLC:فنرهای 40 میلی متری در شاسی PLC، موقعیت های خنک کننده پشت صفحه و محفظه های ماژول CPU ️ عمق 15 میلی متری در حفره های محفظه PLC قرار می گیرد که برای فنرهای عمق 20 میلی متری استاندارد بسیار کم عمق است.

اینورترهای صنعتیخنک کننده نصب پانل برای ماژول های فشرده VFD و شروع نرم که در آن موقعیت های نصب فن داخلی عمق فن موجود را محدود می کند.

ماژول های کنترل CNC:الکترونیک کنترل CNC فشرده، کارت های کنترل محور و ماژول های نمایش HMI با استفاده از فن های خنک کننده 40 میلی متری.

سرورها و تجهیزات شبکه:تجهیزات قفسه ای 1U و 2U که محدودیت های ارتفاع عمق حفره فن را به 15 میلی متر محدود می کند 109P0424H7D28 عملکرد فن کلاس سرور را در عامل فرم باریک ارائه می دهد.

سوالات عمومی

سوال 1: چگونه 109P0424H7D28 (15mm عمق) در مقایسه با 109P0424H6D14 (20mm عمق) در همان کلاس ولتاژ 40mm است؟

نسخه باریک 15 میلی متر (H7D28) با سرعت RPM بالاتر (7,700 در مقایسه با H6D) برای جبران عمق تیغه کم عمق تر (به طوری که جریان هوا قابل مقایسه در یک بسته 5 میلی متر کم عمق تر باشد) اجرا می شود.H6D14 با عمق 20mm فراهم می کند کمی بیشتر جریان هوا در RPM پایین تر. بر اساس عمق نصب موجود انتخاب کنید: اگر 20 میلی متر گشایش در دسترس باشد، H6D14 جریان بیشتری را در سرعت پایین تر فراهم می کند؛ اگر فقط 15 میلی متر در دسترس باشد، H7D28 انتخاب درست است.

سوال2: عملکرد کانکتور سه پین در 109P0424H7D28 چیست؟

کانکتور 3 پین دارای: پین 1 negative منفی (زمینی) ، پین 2 مثبت (24V منبع) ، پین 3 پین سوم اجازه می دهد تا سیستم میزبان (PLC)، درایو یا کنترل کننده) برای نظارت بر اینکه آیا فن با سرعت مناسب کار می کند ، امکان تشخیص خطای فن قبل از بروز بیش از حد حرارت تجهیزات را فراهم می کند.

سوال 3: آیا 109P0424H7D28 می تواند از یک منبع 12 ولت کار کند؟

ولتاژ نامی 24 ولت DC است. در 12 ولت، فن در حدود 50٪ از RPM نامی (~ 3850 RPM) با جریان هوا به طور متناسب کاهش می یابد.Sanyo Denki حداقل ولتاژ عملیاتی را مشخص می کند ️ از صفحه اطلاعات 109P0424H7D28 تأیید کنید که آیا 12V در محدوده عملیاتی مجاز استبرای کاربردهایی که نیاز به عملکرد ۷۷۰۰ دور در دقیقه دارند، یک منبع ۲۴ ولت لازم است.

سوال 4: 109P0424H7D28 از چه نوع لگنی استفاده می کند و چگونه بر جهت گیری نصب تأثیر می گذارد؟

سری San Ace 40 از ساخت حامل توپ استفاده می کند که برای هر جهت گیری نصب از جمله نصب عمودی، افقی یا معکوس مناسب است.لاغرهای توپ بدون توجه به جهت گیری فن، روان کننده را حفظ می کنند.، برخلاف لاغرهای آستین که به طور معمول به موقعیت های خاص نصب محدود می شوند.این انعطاف پذیری جهت گیری نصب را در تجهیزات صنعتی که در آن ممکن است نیاز به نصب فن در موقعیت های غیر استاندارد داشته باشد، ساده می کند.
