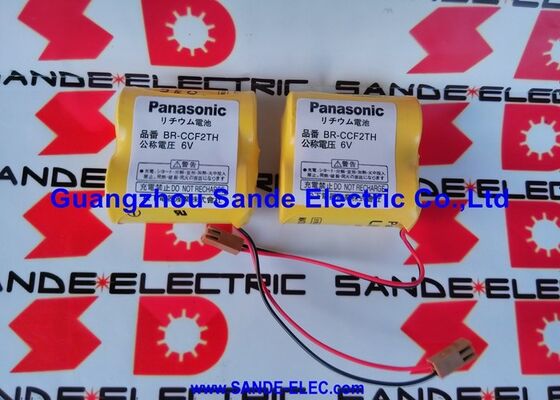

باتری لیتیوم جدید پاناسونیک BR-CCF2TH BR-C PLC 6V 5000mAh با سیم BRCCF2TH

BR-CCF2TH | باتری لیتیومی 6 ولتی پاناسونیک 5000 میلی‌آمپر ساعتی - 2 سلولی با اندازه C / سیم و اتصال دهنده / پشتیبان FANUC Alpha ABS

5000 میلی آمپر ساعت در 6 ولت — پشتیبان گیری از رمزگذار مطلق با ظرفیت بالا

BR-CCF2TH شامل دو سلول لیتیومی BR سایز C پاناسونیک است که بزرگترین فرمت سلولی در محدوده باتری سروو FANUC است. فرمت C-size تقریباً 2500 میلی آمپر ساعت در هر سلول را ارائه می دهد و دو سلول به صورت سری ظرفیت کل 5000 میلی آمپر ساعت را در 6 ولت ارائه می دهند.

این ظرفیت بالا چیزی است که BR-CCF2TH را از باتری های سروو FANUC کوچکتر متمایز می کند:

مدت زمان آماده به کار تمدید شده:با 5000 میلی آمپر ساعت، BR-CCF2TH داده های موقعیت رمزگذار ABS آلفا FANUC را در دوره های خاموش بسیار طولانی تر از بسته های A-size یا 2/3A - هفته ها یا ماه ها خاموشی مداوم، به جای روزها، حفظ می کند.

مقاومت داخلی کمتر:سلول‌های سایز C نسبت به فرمت‌های کوچک‌تر دارای ناحیه الکترود بزرگ‌تری هستند - مقاومت داخلی کمتر و قابلیت جریان پالس بهتری را برای نیازهای جریان آماده به کار کمی بالاتر سیستم‌های تقویت‌کننده آلفای بزرگتر FANUC ارائه می‌کنند.

مشخصات کلیدی

سیم سیم و رابط - رابط نصب

BR-CCF2TH از سیم هایی استفاده می کند که به یک کانکتور ختم می شوند - رابط استاندارد سروو باتری FANUC Alpha:

سیم سیم ها:سیم‌های انعطاف‌پذیر از بسته سلولی به باتری اجازه می‌دهد تا در محفظه باتری تقویت‌کننده بدون فشار مکانیکی روی سلول قرار گیرد - لیدها برای تطبیق با هندسه محفظه خم می‌شوند.

رابط:کانکتور قالب‌گیری شده در انتهای سیم با سوکت باتری تقویت‌کننده متصل می‌شود. فرمت کانکتور 2 پین قهوه ای JAE پلاریزه است - فقط می توان آن را در جهت صحیح قرار داد و از اتصال معکوس جلوگیری کرد.

بدون نیاز به ابزار:نصب کانکتور به هیچ ابزاری نیاز ندارد - برای اتصال فشار دهید، زبانه را فشار دهید تا آزاد شود. پس از باز شدن پانل دسترسی آمپلی فایر، تعویض باتری کمتر از یک دقیقه طول می کشد.

سناریوهای کاربردی

تعمیر و نگهداری سالانه ماژول تقویت کننده سروو آلفا:تسهیلات نگهداری از تقویت‌کننده‌های سروو سری آلفا FANUC شامل جایگزینی BR-CCF2TH در برنامه نگهداری سالانه CNC می‌شود - تعویض همه باتری‌های سروو آلفا به طور همزمان بدون توجه به وضعیت هشدار فردی.

داده های ABS ماشین ابزار پس از تعطیلی طولانی تابستان:یک کارخانه تولیدی در تابستان به مدت چهار هفته تعطیل می شود. قبل از خاموش شدن، وضعیت BR-CCF2TH در همه محورهای سروو آلفا تأیید می‌شود - تأیید می‌کند که تمام موقعیت‌های رمزگذار مطلق در طول دوره چهار هفته‌ای خاموش شدن برق حفظ می‌شوند.

سوالات متداول

Q1: انرژی ذخیره شده در BR-CCF2TH چقدر است و چگونه با باتری های کوچکتر FANUC مقایسه می شود؟

BR-CCF2TH: 6 ولت × 5 آمپر ساعت = 30 وات ساعت. مقایسه: BR-AGCF2W (اندازه A 2 سلولی): 6V × 2.2Ah = 13.2Wh; BR-2/3AGCT4A (4 سلولی 2/3A): 6V × 2.9Ah = 17.4Wh. سلول های اندازه C در BR-CCF2TH بیش از دو برابر انرژی بسته A-size ذخیره می کنند - مناسب برای کاربردهای تقویت کننده آلفا ABS با ظرفیت بالاتر.

Q2: آیا می توان BR-CCF2TH را در حالی که آمپلی فایر FANUC Alpha روشن است تعویض کرد؟

بله. با تقویت کننده برق جایگزین کنید - منبع درایو حافظه رمزگذار و پارامتر را حفظ می کند. کانکتور قدیمی را جدا کرده و BR-CCF2TH جدید را سریع وصل کنید. از تعویض با برق کاملاً خاموش خودداری کنید مگر اینکه باتری جدید در عرض چند ثانیه وصل شود تا از از دست رفتن اطلاعات موقعیت ABS جلوگیری شود.

Q3: آیا BR-CCF2TH در هر دو سیستم تقویت کننده آلفا و بتا FANUC کار می کند؟

خیر — BR-CCF2TH مخصوص تقویت کننده های سروو ABS آلفا FANUC (سری A06B-6073، 6079، 6080، 6096) است. تقویت کننده های بتا از BR-AGCF2W با اندازه A کوچکتر استفاده می کنند. هر دو از یک رابط اتصال 2 پین قهوه ای JAE استفاده می کنند، اما اندازه سلول فیزیکی و کلاس ظرفیت متفاوت است - از دفترچه راهنمای تعمیر و نگهداری تقویت کننده نصب شده تأیید کنید که باتری اعمال می شود.

Q4: کدام کد هشدار FANUC نشان می دهد که BR-CCF2TH نیاز به تعویض دارد؟

FANUC CNC یک هشدار باتری مخصوص محور سروو تولید می کند - معمولاً زنگ هشدار 9F در لیست زنگ CNC، نشان دهنده ولتاژ پایین باتری در مدار آلفا ABS است. وقتی ولتاژ به زیر آستانه کاهش یابد، زنگ هشدار هنگام روشن شدن دستگاه ظاهر می شود. در زنگ هشدار 9F تعویض کنید - نه پس از از دست دادن اطلاعات رمزگذار یا شروع اولیه‌سازی موقعیت مطلق ایمن تقویت‌کننده.
