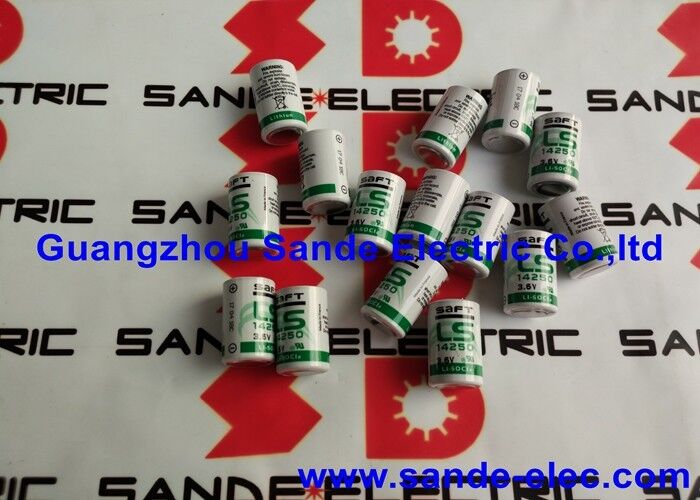

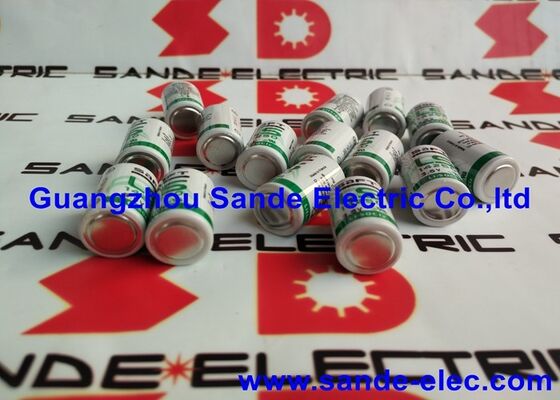

1425O 3.6V ER 14250 LS14250 Li-SOCL2 1/2AA باتری 1200mAh

LS14250 | باتری 1/2AA لیتیوم تیونیل کلرید Saft - 3.6V / 1.2Ah / Ø14.5×25mm / -60 درجه سانتیگراد تا +85 درجه سانتیگراد / ساخت بابین

نیمی از اندازه، شیمی یکسان - سلول 1/2AA Li-SOCl2 Saft's

LS14250 سلول لیتیوم تیونیل کلرید سافت با فرمت 1/2AA است - از نظر فیزیکی نیمی از ارتفاع LS14500 با فرمت AA استاندارد (25 میلی‌متر در مقابل 50.5 میلی‌متر)، اما از ترکیب شیمیایی Li-SOCl2 یکسان استفاده می‌کند. فرمت 1/2AA در دستگاه‌های دارای فضا محدود می‌شود که طول کامل AA را نمی‌توان در نظر گرفت، در حالی که همچنان خروجی 3.6 ولت و عمر مفید چند ساله را ارائه می‌دهد که Li-SOCl2 به آن معروف است.

LS14250 صرفاً یک LS14500 کوتاه‌تر نیست - این محصول متمایز است که برای پروفایل‌های فعلی خاص برنامه‌های هدف خود طراحی و بهینه‌سازی شده است: تخلیه مداوم کم با پالس‌های جریان متوسط ​​گاه به گاه.

مشخصات کلیدی

ساخت بوبین - به حداکثر رساندن انرژی در یک سلول فشرده

LS14250 از هندسه الکترود بوبین استفاده می کند - ساختاری که برای مشخصات کاربردی خاص سلول 1/2AA بهینه شده است:

طراحی الکترود متحدالمرکز:آند لیتیوم قسمت بیرونی مجموعه الکترود را می پوشاند. الکترولیت تیونیل کلرید فضای بین را پر می کند. کلکتور کاتد کربن مرکز را اشغال می کند. این آرایش متحدالمرکز حجم مواد فعال را در پوشش کوچک 14.5 × 25 میلی متری سلول به حداکثر می رساند.

حداکثر چگالی انرژی:ساخت و ساز Bobbin مواد فعال بیشتری را در حجم موجود در مقایسه با ساختار مارپیچی بسته بندی می کند - بالاترین چگالی انرژی ممکن را در ضریب شکل 1/2AA ارائه می دهد.

بهینه سازی نرخ کم تا متوسط:سلول‌های بابین برای جریان‌های پیوسته کم (چند میکروآمپر برای بارهای پایه) و جریان‌های پالسی متوسط ​​(تا 150 میلی‌آمپر برای ارتباطات و خوانش‌های حسگر) بهینه‌سازی شده‌اند که کاربردهای هدف LS14250 را مشخص می‌کنند.

برنامه های کاربردی

اندازه گیری هوشمند ابزار:کنتورهای گاز، آب و برق که به عمر باتری مطابق با فاصله زمانی سرویس کنتور نیاز دارند - 10 تا 15 سال بدون تعویض باتری در مکان‌های غیرقابل دسترس مسکونی یا تجاری.

سنسورهای امنیتی بی سیم:آشکارسازهای PIR، کنتاکت‌های در و پنجره، حسگرهای شکست شیشه و آشکارسازهای دود در سیستم‌های امنیتی بی‌سیم - معمولاً به عمر باتری 5 تا 10 ساله با حداقل تعمیر و نگهداری نیاز دارند.

IoT صنعتی و نظارت از راه دور:ثبت‌کننده‌های دما، مانیتورهای لرزش، حسگرهای فشار، و گره‌های نظارت بر وضعیت در کارخانه‌ها و زیرساخت‌ها - در مکان‌هایی با دسترسی محدود برای تعمیر و نگهداری دوره‌ای مستقر شده‌اند.

پشتیبان گیری از حافظه SIMATIC S5 زیمنس:LS14250 در جدول ارجاع متقابل برای کاربردهای باتری حافظه زیمنس S5 PLC (معادل 6ES5-980-0MA11) تأیید شده است - حفظ رم برنامه و داده در کنترلرهای قدیمی S5.

پشتیبان گیری از ساعت و حافظه در زمان واقعی:سیستم‌های تعبیه‌شده و کنترل‌کننده‌های صنعتی که به پشتیبان‌گیری پایدار 3.6 ولتی برای RTC و SRAM نیاز دارند - جایی که ضریب شکل 1/2AA مستقیماً با نگهدارنده باتری نصب‌شده روی PCB مطابقت دارد.

سوالات متداول

Q1: حداکثر جریان پیوسته و پالس برای LS14250 چقدر است؟

ساختار بوبین LS14250 از بار پایه پیوسته چند میکروآمپر و پالس های دوره ای تا حدود 5 تا 150 میلی آمپر برای مدت زمان کوتاه پشتیبانی می کند. جریان پالس بیش از 150 میلی آمپر باعث افت ولتاژ بیش از حد در مقاومت داخلی بالاتر سلول بوبین می شود - اندازه تا یک سلول مارپیچی یا اضافه کردن یک ابرخازن برای رفع نیازهای پالس بالاتر.

Q2: چگونه LS14250 (1/2AA) با LS14500 (AA) در همان شیمی مقایسه می شود؟

LS14250 = 1.2Ah در 3.6V، Ø14.5×25mm. LS14500 = 2.6Ah در 3.6V، Ø14.5×50.5mm. LS14250 دقیقاً نیمی از ارتفاع و تقریباً نیمی از ظرفیت را ارائه می دهد. LS14250 را انتخاب کنید که در آن طول 25mm 1/2AA متناسب با فضای موجود است. LS14500 را انتخاب کنید که در آن می توان ارتفاع کامل 50.5 میلی متر AA را در خود جای داد و ظرفیت بالاتر 2.6Ah مورد نیاز است.

Q3: آیا LS14250 از تأخیر ولتاژ غیرفعال رنج می برد و آیا برای برنامه های پشتیبان گیری حافظه اهمیت دارد؟

بله - پس از ذخیره سازی طولانی، سلول های Li-SOCl2 شامل LS14250 یک لایه غیرفعال ایجاد می کنند که به طور خلاصه ولتاژ را در تخلیه اولیه سرکوب می کند. برای برنامه های پشتیبان گیری حافظه که سطوح μA یا تک میلی آمپر را ترسیم می کنند، این معمولاً مشکل ساز نیست - بار حافظه آنقدر کم است که ولتاژ به سرعت بازیابی می شود. برای برنامه‌هایی که بلافاصله پس از اتصال باتری با تقاضای جریان بالاتر شروع می‌شوند، یک تخلیه تهویه‌ای مختصر یا بافر ابرخازن اثر غیرفعال‌سازی را حذف می‌کند.

Q4: الزامات حمل و نقل برای LS14250 چیست؟

LS14250 حاوی لیتیوم تیونیل کلرید - طبقه بندی شده به عنوان مواد خطرناک کلاس 9 برای حمل و نقل هوایی است. حمل و نقل زمینی از مقررات استاندارد باتری لیتیوم اولیه پیروی می کند. مقادیر بالاتر از حد معافیت نیاز به اظهارنامه کالاهای خطرناک UN3090/UN3091 برای حمل و نقل هوایی دارد - برای برچسب زدن و بسته بندی صحیح هنگام سفارش به صورت عمده با شرکت حمل و نقل هماهنگ کنید.
