کنترل کننده سرو PLC AB Allen Bradley 1769-BA باتری مونتاژ سفارشی

آلن برادلی 1769-BA | مجموعه باتری لیتیومی 3 ولت CompactLogix - 850 میلی آمپر ساعت / حفظ حافظه / 1769-L23x / L3x

باتری که برنامه را با قطع برق حفظ می کند

یک کنترلر CompactLogix برنامه کاربر و حافظه داده خود را در SRAM با باتری ذخیره می کند. هنگامی که منبع تغذیه قطع می‌شود یا از کار می‌افتد، سلول لیتیومی 1769-BA کنترل می‌شود و برنامه را در طول مدت شارژ آن سالم نگه می‌دارد. هنگامی که باتری وجود ندارد یا خالی می شود، یک قطع برق - حتی یک قطع کوتاه - باعث می شود که کنترل کننده برنامه کاربری خود را از دست بدهد. دستگاه به حالت اولیه باز می گردد و تا زمانی که برنامه بارگذاری مجدد نشود راه اندازی مجدد نمی شود.

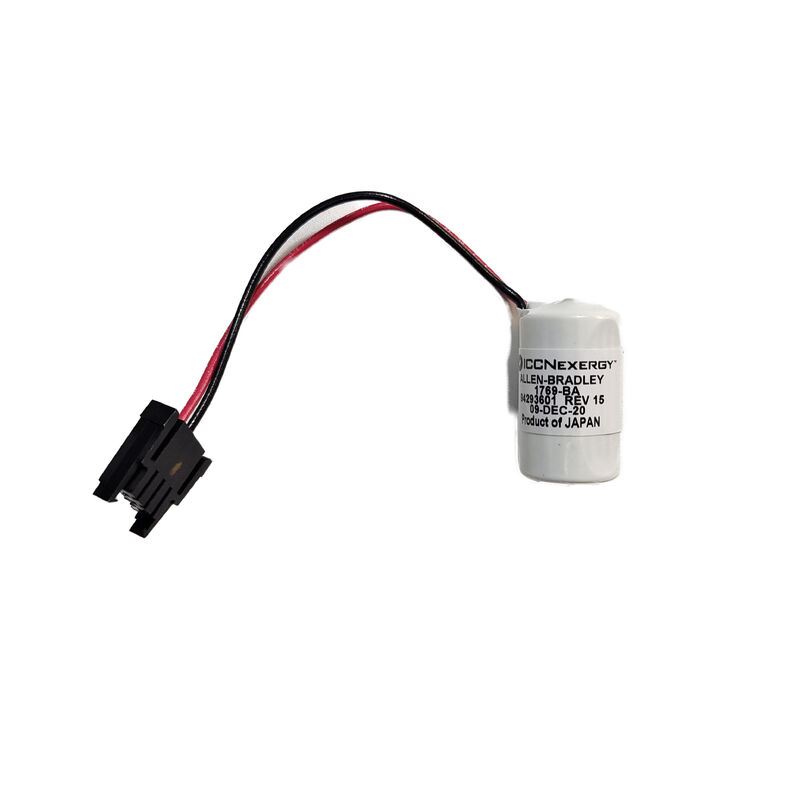

1769-BA یک سلول غیرقابل شارژ لیتیومی در یک محفظه از پیش سیمی با یک اتصال 3 پین است. مستقیماً در محفظه باتری روی بدنه کنترلر CompactLogix نصب می شود. LED BAT روی کنترلر هنگامی که شارژ باتری نزدیک به اتمام می شود روشن می شود - این نشانگر تعویض است. منتظر نباشید تا LED فعال شود و سپس تعویض را با تأخیر رها کنید. تا زمانی که هشدار BAT ظاهر شود، تخلیه قابل توجهی قبلاً رخ داده است.

مشخصات کلیدی

روش تعویض - کنترلر را روشن نگه دارید

1769-BA را با کنترلر روشن در هر کجا که ممکن است جایگزین کنید. با اعمال برق، خازن های داخلی کنترلر برای مدت کوتاهی SRAM را در حین تعویض باتری حفظ می کنند. اگر شارژ خازن برای پر کردن زمان تعویض کافی نباشد، جایگزینی با کنترل‌کننده بدون انرژی، خطر از دست رفتن اطلاعات را به همراه دارد. سریع کار کنید - اگر چیدمان کنترلر اجازه اتصال موازی را در حین تغییر می دهد، قبل از جدا کردن باتری قدیمی، باتری جدید را وصل کنید.

1769-BA باتری مشخص شده برای کنترلرهای CompactLogix سری 1769 است. این باتری با 1747-BA (که به خانواده SLC 500 خدمت می کند) یا سایر انواع باتری آلن برادلی قابل تعویض نیست — قبل از نصب، شماره قطعه را تأیید کنید.

سوالات متداول

Q1: 1769-BA چه مدت در خدمت است؟

عمر سرویس معمولی در شرایط عادی 3 تا 5 سال است، اگرچه دمای عملیاتی به طور قابل توجهی بر طول عمر تأثیر می گذارد - دمای بالای محیط عمر باتری را کوتاه می کند. در یا قبل از 3 سال در محیط های تولید مداوم یا بلافاصله هنگامی که LED BAT روی کنترلر فعال می شود، تعویض کنید.

Q2: LED BAT روشن است. تعویض چقدر فوری است؟

به سرعت جایگزین کنید - در عرض چند روز، نه چند هفته. LED BAT نشان می دهد که باتری قبلاً تا آستانه پایین تخلیه شده است. مقداری ظرفیت باقیمانده در زمان فعال شدن LED وجود دارد، اما تاخیر ادامه دار خطر رسیدن به شارژ صفر را دارد. قطع برق با شارژ کامل باتری باعث از بین رفتن فوری برنامه می شود.

Q3: آیا کنترلر می تواند به طور معمول بدون باتری کار کند؟

بله - تا زمانی که برق به طور مداوم اعمال شود، کنترلر با باتری خالی یا خالی کار می کند. باتری فقط در زمان قطع برق مهم است. بدون باتری، هر چرخه برق (برنامه ریزی شده یا تصادفی) برنامه کاربر را از SRAM پاک می کند.

Q4: آیا 1769-BA با 1747-BA قابل تعویض است؟

شماره 1747-BA برای خانواده کنترلرهای SLC 500 مشخص شده است. 1769-BA برای CompactLogix است. این دو فاکتورهای شکلی متفاوت با کانکتورهای مختلف هستند. استفاده از نوع باتری نامناسب برای پلت فرم ممکن است باعث قرارگیری نامناسب، ولتاژ نادرست یا پشتیبان‌گیری نامطمئن از حافظه شود. تأیید کنید که شماره قطعه با مشخصات محفظه باتری کنترلر نصب شده مطابقت دارد.

Q5: باتری های استفاده شده 1769-BA چگونه باید دور ریخته شوند؟

باتری های لیتیومی نباید در زباله های عمومی دور ریخته شوند. از مقررات محلی برای دفع باتری لیتیومی پیروی کنید - اکثر شهرداری ها و سایت های صنعتی برنامه های بازیافت یا دفع باتری لیتیومی دارند. یک سلول لیتیومی استفاده شده را سوزانده، سوراخ نکنید یا اتصال کوتاه نکنید.
