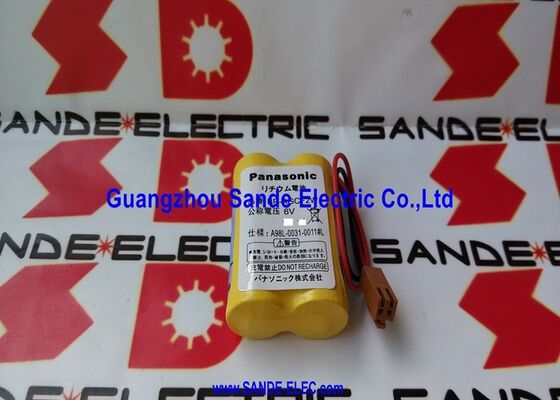

باتری جدید پاناسونیک BR-AGCF2W 6 ولت

BR-AGCF2W | باتری لیتیومی 6 ولتی پاناسونیک - 2 سلولی / 1800 میلی آمپر ساعت / FANUC Beta SVU / Beta iSV / ABS مدار پشتیبان

پشتیبان گیری از حافظه و موقعیت مطلق برای سیستم های بتا FANUC

BR-AGCF2W باتری لیتیومی 6 ولتی دو سلولی پاناسونیک برای تقویت کننده های سروو FANUC بتا است - که به طور خاص برای تغذیه مدار ABS (سیستم موقعیت یابی مطلق) در درایوهای Beta SVU و Beta iSV استفاده می شود. دو سلول پاناسونیک BR-A که به صورت سری متصل شده اند، خروجی 6 ولت مورد نیاز CMOS داخلی تقویت کننده و حافظه رمزگذار مطلق را تولید می کنند.

در یک سیستم موقعیت یابی مطلق، رمزگذار سروو به طور مداوم موقعیت محور را ردیابی می کند - حتی زمانی که CNC خاموش است. BR-AGCF2W جریان آماده به کار در سطح پایین را تامین می کند که شمارنده موقعیت رمزگذار و حافظه مورد نیاز برای حفظ این داده موقعیت مطلق است. هنگامی که برق بازیابی می‌شود، CNC موقعیت حفظ شده را مستقیماً از رمزگذار می‌خواند - نیازی به اجرای مرجع (هومینگ) نیست.

مشخصات کلیدی

سلول های پاناسونیک BR-A - چرا این سلول های خاص؟

BR-AGCF2W با سلول های BR-A پاناسونیک ساخته شده است - سلول های OEM که توسط FANUC برای بسته های باتری تقویت کننده بتا مشخص شده است. سلول های BR از شیمی پلی لیتیوم (کربن مونوفلوراید) (Li-CF2) استفاده می کنند:

منحنی دبی صاف:ولتاژ خروجی از شارژ کامل تا تقریباً تخلیه تقریباً ثابت می ماند - CMOS و حافظه انکودر تقریباً در تمام طول عمر باتری به جای کاهش تدریجی، یک منبع 6 ولت پایدار دریافت می کنند.

خود تخلیه بسیار کم:کمتر از 1٪ در سال در دمای 25 درجه سانتیگراد - باتری ظرفیت خود را تا 10 سال ذخیره سازی با حداقل تلفات حفظ می کند. یک BR-AGCF2W تازه نصب شده ظرفیت نامی خود را حتی سال ها پس از تولید ارائه می دهد.

محدوده دمایی گسترده:-40 درجه سانتیگراد تا +85 درجه سانتیگراد - قابل اطمینان در تمام محیط های کابینت کنترل صنعتی از تاسیسات سردخانه تا اتاق های ماشین گرم.

سناریوهای کاربردی

هشدار باتری مدار ABS در درایو بتا:یک محور سروو بتا در یک ماشین کنترل‌شده با FANUC، هشدار باتری ABS را نشان می‌دهد. BR-AGCF2W در طول تعمیر و نگهداری برنامه ریزی شده جایگزین می شود - داده های موقعیت مطلق دست نخورده باقی می مانند، در هنگام راه اندازی مجدد از بازگشت به خانه جلوگیری می شود.

جلوگیری از بازنشانی رمزگذار مطلق دستگاه CNC:یک مرکز ماشینکاری با رمزگذارهای مطلق در همه محورها، تنها یک بار در راه اندازی اولیه نیاز به اجرای هومینگ دارد - BR-AGCF2W تمام موقعیت های مطلق محور را در هر چرخه قدرت بعدی حفظ می کند.

سوالات متداول

Q1: زنگ هشدار باتری ABS در تقویت کننده بتا FANUC چیست؟

هنگامی که ولتاژ BR-AGCF2W به زیر آستانه تشخیص کاهش می یابد، CNC یک هشدار ویژه محور (معمولاً کد 9F یا سری SV-300 بسته به نوع CNC) نشان می دهد. در زنگ هشدار تعویض کنید - قبل از اتمام کامل باتری باعث از دست رفتن اطلاعات موقعیت مطلق شده و چرخه کامل خانه را مجبور می کند.

Q2: آیا می توان BR-AGCF2W را با برق جایگزین کرد یا باید CNC خاموش شود؟

با روشن شدن CNC تعویض کنید. در حین تغذیه، منبع تقویت کننده حافظه رمزگذار ABS را حفظ می کند - باتری را می توان بدون از دست دادن داده های موقعیت جدا و دوباره وصل کرد. اگر اتصال باتری جدید بیش از چند ثانیه طول بکشد، جایگزینی با خاموش کردن، خطر از دست دادن اطلاعات موقعیت مطلق را به همراه دارد.

Q3: تفاوت بین BR-AGCF2W (کانکتور قهوه ای) و BR-AGCF2P (کانکتور دیگر) چیست؟

هر دو بسته باتری 6 ولتی و 2 سلولی پاناسونیک BR-A هستند - تفاوت در نوع کانکتور است. BR-AGCF2W از کانکتور 2 پین JAE (قهوه ای یا مشکی بسته به اصلاح مونتاژ) استفاده می کند. BR-AGCF2P از فرمت کانکتور متفاوتی استفاده می کند. قبل از سفارش، کانکتور پورت باتری تقویت کننده را بررسی کنید تا نوع صحیح آن را تأیید کنید.

Q4: BR-AGCF2W چه مدت در یک تقویت کننده بتا FANUC کار می کند؟

معمولاً 3 تا 5 سال در سرویس CNC معمولی. باتری فقط زمانی تخلیه می شود که CNC خاموش باشد - ماشین هایی که 24/7 کار می کنند بیشتر از دستگاه هایی که روزانه خاموش می شوند دوام می آورند. در زنگ باتری بدون در نظر گرفتن زمان سپری شده تعویض کنید. منتظر تشدید هشدار نباشید.
