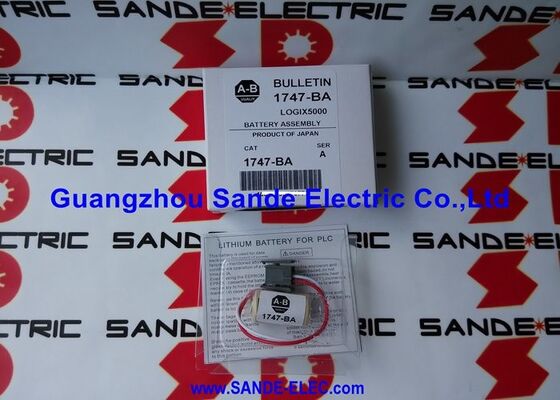

باتری لیتیوم SLC 1747-BA 1747BA 174 7-BA

آلن برادلی 1747-BA | مجموعه باتری لیتیومی SLC 500 — 3 ولت / 850 میلی آمپر ساعت / CR14250SE / سیم سیم / حفظ حافظه رم

باتری که برنامه را با قطع برق حفظ می کند

1747-BA باتری لیتیومی است که برنامه کاربر را در رم پردازنده های سری Allen-Bradley SLC 500 حفظ می کند. هنگامی که برق پانل قطع می شود - به طور عمدی در هنگام خاموش شدن یا ناخواسته در هنگام قطع برق - رم پردازنده ولتاژ تغذیه خود را از دست می دهد. بدون باتری، برنامه کاربر ذخیره شده در RAM از بین می رود. هنگامی که برق بازیابی می شود، پردازنده با حافظه خالی شروع به کار می کند و نمی تواند دستگاه را اجرا کند.

1747-BA از این سناریو جلوگیری می کند. سلول لیتیومی 3 ولتی باتری، زمانی که منبع تغذیه اصلی وجود ندارد، جریانی را به رم پردازنده می رساند. این کار محتوای RAM را دست نخورده نگه می‌دارد - برنامه، مقادیر جدول داده‌ها و پیکربندی پردازنده در طول قطع برق بدون مزاحمت باقی می‌مانند. هنگامی که برق بازیابی می شود، پردازنده دقیقاً از همان جایی که متوقف شده بود، از سر گرفته می شود.

سلول FDK CR14250SE یک سلول اولیه لیتیوم نیمه AA است - قطر 14 میلی متر و طول 25 میلی متر. این شیمی سلولی عمر مفید طولانی، چگالی انرژی بالا و ولتاژ پایدار را در شرایط خود تخلیه کم فراهم می کند که آن را برای کاربردهای پشتیبان آماده به کار مناسب می کند. 0.23 گرم محتوای لیتیوم، هر باتری 1747-BA را زیر آستانه 1 گرمی قرار می‌دهد که محدودیت‌های خاص حمل و نقل هوایی را ایجاد می‌کند - حداکثر دو باتری را می‌توان با هم تحت مقررات داخلی ایالات متحده بدون بالاترین سطح شارژ اضافی حمل کرد.

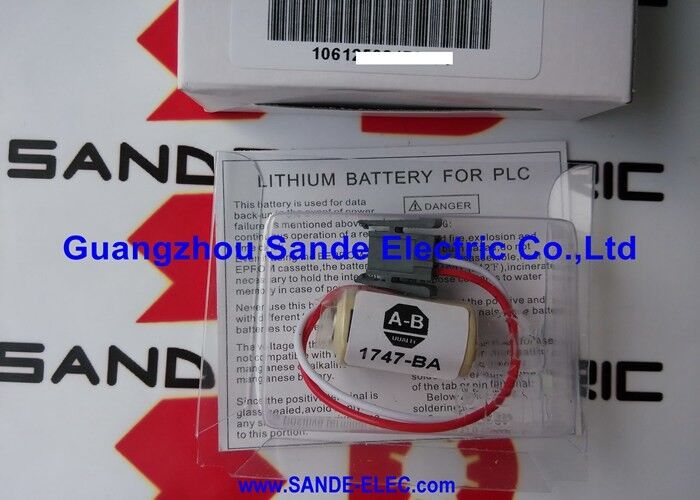

سیم های سیم به کانکتوری ختم می شوند که با سوکت درگاه اتصال باتری پردازنده SLC 500 مطابقت دارد. تعویض یک عملیات بدون ابزار است - باتری قدیمی را از برق بکشید، باتری جدید را وصل کنید.

مشخصات کلیدی

عمر باتری - چه مدت قبل از تعویض نیاز است؟

عمر مفید باتری در یک PLC هم به ترکیب شیمیایی باتری و هم به میزان کار باتری بستگی دارد. هنگامی که SLC 500 روشن است، از باتری استفاده نمی شود - پردازنده منبع رم خود را مستقیماً از منبع اصلی می گیرد، نه باتری. باتری فقط زمانی جریان را تامین می کند که PLC خاموش باشد.

راهنمای عمر باتری معمولی برای 1747-BA در برنامه های آلن برادلی:

• SLC 5/01:تقریبا 5 سال
• SLC 5/02، 5/03، 5/04، 5/05:تقریبا 2 سال
• MicroLogix 1500:تقریبا 2 سال

این ارقام فرض می کنند که PLC برای زمان قابل توجهی روشن است. PLCی که بیش از روشن بودن خاموش باشد، باتری را سریع‌تر خالی می‌کند. هنگامی که ولتاژ باتری به زیر آستانه می‌رسد، LED باتری یا نشانگر خطای پردازنده فعال می‌شود و به پرسنل تعمیر و نگهداری هشدار می‌دهد که باتری را قبل از از دست دادن برنامه تعویض کنند.

سوالات متداول

Q1: آیا حذف باتری 1747-BA باعث می شود SLC 500 برنامه خود را از دست بدهد؟

اگر SLC 500 هنگام جدا کردن باتری روشن شود، رم تا زمانی که منبع اصلی وجود دارد برنامه خود را حفظ می کند - باتری فقط زمانی مورد نیاز است که برق اصلی وجود نداشته باشد. در صورت امکان، تعویض باتری با PLC روشن انجام شود و زمان بدون پشتیبان به حداقل برسد. اگر پردازنده باید خاموش باشد، باتری را سریع تعویض کنید. برخی از مدل‌های پردازنده به عنوان یک روش نگهداری اضافی، امکان پشتیبان‌گیری از برنامه در حافظه فلش (EEPROM) را فراهم می‌کنند.

Q2: چه چیزی باعث هشدار LED باتری در SLC 500 می شود؟

پردازنده SLC 500 ولتاژ باتری را کنترل می کند. هنگامی که ولتاژ به زیر آستانه ای می رسد که نشان می دهد باتری نزدیک به اتمام است، پردازنده نشانگر پایین بودن باتری خود را فعال می کند - معمولاً یک LED روی صفحه پردازنده یا یک کد خطای جزئی در وضعیت پردازنده. آستانه دقیق و رفتار هشدار بین مدل های پردازنده SLC 5/0x کمی متفاوت است. هشدار کم شدن باتری را فوراً برطرف کنید - باتری ممکن است هفته ها یا ماه ها عمر باقی مانده داشته باشد یا ممکن است نزدیک به پایان کار باشد.

Q3: آیا باتری 1747-BA همان باتری مورد استفاده در سایر خانواده های PLC آلن برادلی است؟

1747-BA مختص خانواده های SLC 500 و MicroLogix 1500 است. سایر خانواده‌های PLC آلن برادلی از باتری‌های متفاوتی استفاده می‌کنند - MicroLogix 1400 از 1769-BA استفاده می‌کند، پردازنده‌های PLC-5 از شماره‌های مختلف باتری استفاده می‌کنند و سیستم‌های CompactLogix/ControlLogix ممکن است از روش‌های نگهداری متفاوتی استفاده کنند. قبل از سفارش، شماره دقیق قطعه باتری را از اسناد پردازنده نصب شده تأیید کنید.

Q4: چرا 1747-BA به درمان حمل و نقل مواد خطرناک نیاز دارد؟

باتری‌های لیتیومی اولیه تحت قوانین حمل و نقل IATA، IMDG و DOT به عنوان مواد خطرناک طبقه‌بندی می‌شوند، زیرا فلز لیتیوم واکنش‌پذیر است و در صورت آسیب دیدن سلول در حین انتقال، می‌تواند مشتعل شود. محتوای 0.23 گرم لیتیوم 1747-BA زیر چندین آستانه نظارتی است که محدودیت‌ترین الزامات حمل و نقل را ایجاد می‌کند، اما باتری‌های لیتیومی همچنان به برچسب‌گذاری، بسته‌بندی و اطلاع رسانی حامل مناسب برای محموله‌های هوایی در بسیاری از حوزه‌های قضایی نیاز دارند.

Q5: توصیه ذخیره سازی برای باتری های 1747-BA استفاده نشده چیست؟

در محیط خشک و خنک در دمای تقریباً 20 تا 25 درجه سانتی گراد (68 تا 77 درجه فارنهایت) با رطوبت نسبی 40 تا 60 درصد نگهداری شود. از گرما، نور مستقیم خورشید و رطوبت زیاد خودداری کنید. ماندگاری 10 ساله شرایط نگهداری صحیح را فرض می کند. باتری‌هایی که به‌درستی ذخیره شده‌اند، در هنگام نصب تقریباً ظرفیت کامل خود را حفظ می‌کنند. با اشیاء فلزی که می توانند پایانه ها را پل بزنند، ذخیره نکنید.
