سیماتیک نت، پروفیبس اکوفاست هیبرید کابل، 6XV1830-7AH10 6XV1 830-7AH10 6XV183O-7AH1O

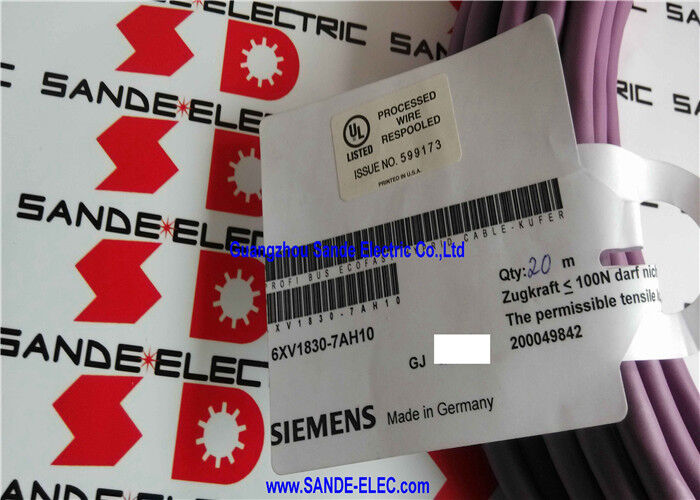

زیمنس 6XV1830-7AH10 | کابل دنباله هیبریدی PROFIBUS ECOFAST — 6 سیم / 4×1.5 میلی متر مربع + 2×0.64 میلی متر / بدون هالوژن / فروخته شده در هر متر

یک کابل برای برق و داده - طراحی هیبریدی ECOFAST

6XV1830-7AH10 کابل دنباله هیبریدی PROFIBUS ECOFAST زیمنس است - یک کابل تکی که به طور همزمان هم اتصال داده باس میدان PROFIBUS DP و هم منبع تغذیه دستگاه های میدان متصل را حمل می کند. این طراحی "هیبریدی" مشخصه تعیین کننده مفهوم ECOFAST است: به جای اجرای کابل های برق جداگانه و کابل های PROFIBUS از کابین کنترل به هر دستگاه میدانی، یک کابل هیبریدی ECOFAST هر دو عملکرد را انجام می دهد.

ساخت کابل این نقش دوگانه را منعکس می کند. چهار هادی مسی 1.5 میلی‌متر مربعی جریان منبع تغذیه را به دستگاه‌های صحرایی منتقل می‌کنند - سطح مقطع بزرگ‌تر ظرفیت جریان مورد نیاز برای برق دستگاه را کنترل می‌کند. دو هادی 0.64 میلی متری جفت داده دیفرانسیل PROFIBUS DP را حمل می کنند که به صورت جداگانه با فویل آلومینیومی روی هم پوشانده شده و یک صفحه بافته بیرونی از مس قلع اندود شده اند. محافظ جفت PROFIBUS سیگنال داده را از هادی های برق در همان ژاکت بیرونی جدا می کند.

تعیین نوع دنباله تأیید می کند که این کابل برای نصب پویا طراحی شده است - زنجیره های کشش کابل، بازوهای ماشین متحرک و برنامه هایی که کابل به طور مکرر در حین کار خم می شود. کابل های استاندارد PROFIBUS فقط برای نصب ثابت رتبه بندی می شوند. ساختار انعطاف پذیر کابل و هندسه رشته، چرخه های خمش مکانیکی تاسیسات متحرک را بدون شکست خستگی تحمل می کند.

مشخصات کلیدی

نکات سفارش و نصب

6XV1830-7AH10 به صورت متری با حداقل مقدار سفارش 20 متر در هر تحویل به فروش می رسد. حداکثر طول پیوسته در هر تحویل 1000 متر است. طول کابل نصب شده واقعی به اضافه مقدار مجاز مسیریابی را سفارش دهید - کابل را نمی توان در یک نصب استاندارد PROFIBUS در اواسط کار به هم متصل کرد.

غلاف بیرونی بنفش از قرارداد رنگ PROFIBUS پیروی می کند و کابل های PROFIBUS را از سایر انواع کابل های صنعتی در کانال کابل متمایز می کند. در قطر بیرونی 11 میلی متر، قبل از نصب، بررسی کنید که حداقل شعاع خمش و نسبت پر کردن زنجیر کش کابل با این مشخصات کابل مطابقت دارد.

سوالات متداول

Q1: سیستم ECOFAST چیست و چرا از کابل هیبریدی استفاده می کند؟

ECOFAST (سیستم نصب میدان انرژی و ارتباط) مفهوم زیمنس برای توزیع برق و ارتباطات PROFIBUS DP به دستگاه های میدانی در یک زیرساخت کابلی، با استفاده از کانکتورهای اتصال سریع استاندارد شده است. کابل هیبریدی هر دو عملکرد را در یک غلاف انجام می دهد و تعداد کابل ها، پر شدن مجرا و زمان نصب را در مقایسه با اجرای کابل های برق و PROFIBUS جداگانه برای هر دستگاه کاهش می دهد.

Q2: آیا می توان از 6XV1830-7AH10 به عنوان یک کابل استاندارد PROFIBUS بدون اتصال هادی های برق استفاده کرد؟

بله. جفت داده PROFIBUS (2 × 0.64 میلی متر، محافظ) به عنوان یک کابل استاندارد PROFIBUS DP بدون توجه به استفاده از هادی های برق عمل می کند. در صورتی که نصب فقط به پیوند داده فیلدباس نیاز داشته باشد، هادی های برق را می توان در دو انتها بدون اتصال رها کرد. هادی های برق استفاده نشده را به طور مناسب در هر دو سر کابل خاتمه دهید تا از تماس با هادی های دیگر جلوگیری شود.

Q3: حداکثر طول نصب در هر بخش کابل برای PROFIBUS در این کابل چقدر است؟

طول قطعه PROFIBUS DP به نرخ باود و ویژگی های کابل بستگی دارد، نه تنها به نوع کابل. در 12 مگابیت بر ثانیه (حداکثر سرعت PROFIBUS DP)، حداکثر طول قطعه 100 متر است. در 1.5 مگابیت در ثانیه حداکثر تا 200 متر گسترش می یابد و در نرخ باود کمتر، فواصل بیشتری امکان پذیر است. نرخ باود خاص مورد استفاده در نصب را با جدول طول قطعه PROFIBUS DP برای نوع کابل 6XV1830-7AH10 تأیید کنید.

Q4: آیا 6XV1830-7AH10 برای نصب در یک زنجیر کشیدن کابل (به عنوان مثال، Igus) مناسب است؟

بله - نام "کابل دنباله" به طور خاص این کابل را برای کاربردهای زنجیره کششی و کابل متحرک طراحی شده است. رشته هادی داخلی و مواد روکش بیرونی برای مقاومت در برابر خستگی چرخه خمشی مورد نیاز در کاربردهای کابل دنباله دار انتخاب می شوند. حداقل شعاع خمش مورد نیاز سازنده زنجیر دراگ را در برابر حداقل شعاع خمشی نامی کابل تأیید کنید.

Q5: چه کانکتورهایی با 6XV1830-7AH10 در انتهای دستگاه استفاده می شود؟

سیستم ECOFAST از کانکتورهای اتصال سریع دایره ای استاندارد در انتهای دستگاه استفاده می کند. سری کانکتور ECOFAST زیمنس با دستگاه‌های میدانی سازگار با ECOFAST و ماژول‌های ورودی/خروجی سازگار است. کانکتور هر دو رسانای برق و پایانه های جفت داده PROFIBUS را در یک اتصال جای می دهد. کانکتورها را بر اساس نوع اتصال دستگاه فیلد (نر یا ماده، پنل یا کابل) جداگانه سفارش دهید.
