کابل برق 6FX8002-5DA11-1EA0 6FX8 002-5DA11-1EA0

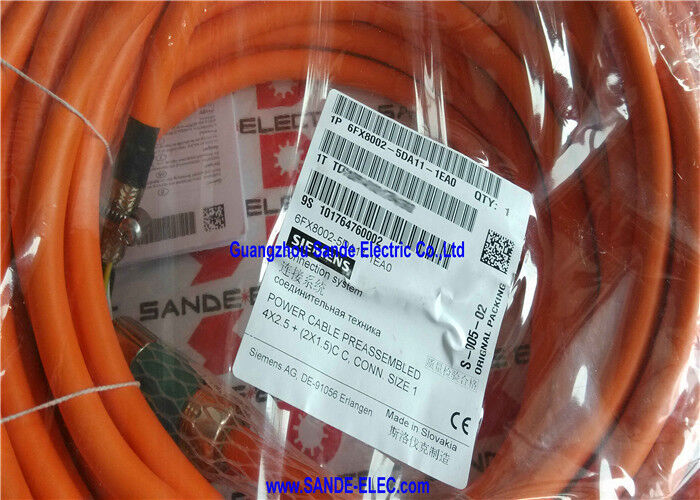

6FX8002-5DA11-1EA0 | کابل برق زیمنس MOTION-CONNECT 800 — 40 متر / 4 × 2.5 میلی متر مربع + 2 × 1.5 میلی متر مربع / سرو موتور دینامیک / SINAMICS

MOTION-CONNECT 800 Dynamic Line - ساخته شده برای حرکت مداوم

6FX8002-5DA11-1EA0 متعلق به سری MOTION-CONNECT 800 زیمنس است - «خط پویا» کابل‌های سروو موتور از پیش مونتاژ شده که برای عملکرد مسیر کابل پیوسته (زنجیره کششی) رتبه‌بندی شده است. نام "800" این کابل را بالاتر از MOTION-CONNECT 500 (خط پایه، برای برنامه های استاتیک یا آهسته) قرار می دهد، که به طور خاص برای کاربردهایی طراحی شده است که کابل میلیون ها چرخه خمشی را در طول عمر خود تحمل می کند.

در 40 متری، 6FX8002-5DA11-1EA0 یکی از طول های استاندارد طولانی تر در این خانواده کابلی است - به سرویس های نصب شده در مقیاس بزرگ که هم به انعطاف پذیری مسیر کابل و هم دسترسی گسترده از کابینت درایو به موتور نیاز دارند، خدمت می کند.

مشخصات کلیدی

40 متر - زمانی که این طول مورد نیاز است

کابل سروو موتور 40 متری یک نصب استاندارد نیست - در شرایط مهندسی خاص خدمت می کند:

درایوهای محور ماشین ابزار بزرگ:مراکز ماشین‌کاری دروازه‌ای، مراکز بزرگ ماشین‌کاری 5 محوره، و ماشین‌های طبقه‌بندی که در آن کابینت محرک دور از موتور محور دستگاه قرار دارد و مسیر کابل از بستر کامل دستگاه عبور می‌کند.

سیستم های محوری سفر طولانی:میزهای مرکزی ماشین‌کاری افقی یا شاتل‌های پالت با سفر بیش از 10 تا 15 متر به مسیرهای کابلی نیاز دارند که مسافت کامل سفر به اضافه بخش‌های کابل ثابت را در هر انتها بپوشانند.

نصب کابینت درایو از راه دور:زمانی که مقررات ساختمان، مدیریت گرما، یا الزامات عملیاتی، محفظه محرک SINAMICS را در فاصله 25 تا 35 متری دستگاه قرار می دهد، مسیر کابل به همراه بخش های کابینت به ماشین ترکیب می شود و به طول کل کابل 40 متر نیاز دارد.

محورهای سروو خط تولید:خطوط تولید خودکار با سیستم‌های انتقال سروو محور، محورهای موقعیت‌یابی یا تجهیزات نمایه‌سازی که موقعیت‌های موتور سروو در یک خط تولید طولانی پخش می‌شوند - کابینت درایو در یک انتها، موقعیت‌های موتور جداگانه در طول خط توزیع شده‌اند.

برنامه های کاربردی

نصب درایو سروو SINAMICS S120:همه پیکربندی‌های ماژول موتور SINAMICS S120 و واحد درایو سایز کتابی که موتورهای سروو SIMOTICS S و SIMOTICS M را هدایت می‌کنند - در جایی که این برنامه به مسیریابی مسیر کابل و اجرای کابل طولانی نیاز دارد.

محورهای سروو ماشین ابزار CNC:مراکز ماشینکاری، مراکز تراشکاری، ماشین‌های سنگ‌زنی بزرگ و تجهیزات CNC چند محوره با استفاده از درایوهای SINAMICS، با کابل‌های برق موتور با مسیر کابل.

موقعیت یابی اتوماسیون صنعتی:سیستم‌های دروازه‌ای مبتنی بر SINAMICS، ماشین‌های انتقال خطی، و تجهیزات موقعیت‌یابی دقیق با محورهای سفر طولانی و مدیریت کابل مسیر کابلی.

اتوماسیون حمل و نقل و لجستیک:سیستم‌های ذخیره‌سازی و بازیابی مبتنی بر سروو، ایستگاه‌های شارژ خودکار هدایت‌شونده خودرو، و سیستم‌های مرتب‌سازی با درایوهای سروو SINAMICS در فواصل طولانی کابلی.

سوالات متداول

Q1: کدام پارامترهای مسیر کابل (زنجیره کشیدن) انتخاب 6FX8002-5DA11-1EA0 را کنترل می کنند؟

حداقل شعاع خمشی مسیر کابل و شعاع خمشی دینامیکی نامی کابل باید با هم سازگار باشند - شعاع خم مسیر کابل باید حداقل مشخصات دینامیکی کابل را برآورده کند یا از آن فراتر رود. در قطر خارجی 12.9 میلی متر، حداقل شعاع خمشی دینامیکی برای سری 6FX8002 تقریباً 7.5× قطر خارجی (تقریباً 97 میلی متر) است. اطلاعات فنی کابل MOTION-CONNECT زیمنس را برای مشخصات دقیق تأیید کنید و بررسی کنید که شعاع خمش مسیر کابل از این مقدار بیشتر باشد.

Q2: چرا هادی های ترمز در 6FX8002-5DA11-1EA0 به جای 1.0 میلی متر مربع 1.5 میلی متر مربع هستند؟

سری 6FX8002 (MOTION-CONNECT 800) از هادی های ترمز 1.5 میلی متر مربعی به جای 1.0 میلی متر مربع استفاده شده در برخی از سری های قبلی استفاده می کند. سطح مقطع بزرگتر مقاومت DC مدار ترمز را در طول مسیر کابل 40 متری کاهش می دهد - افت ولتاژ در کابل را تا حد قابل کنترل نگه می دارد به طوری که منبع تغذیه کامل 24 ولت بدون افت ولتاژ بیش از حد به سیم پیچ ترمز موتور می رسد. در 40 متر، هادی های 1.0 میلی متر مربع افت ولتاژ قابل توجهی نسبت به هادی های 1.5 میلی متر مربع ایجاد می کنند.

Q3: تعداد چرخه فلکس رتبه بندی شده برای کابل های 6FX8002 Dynamic Line در خدمات مسیر کابل چقدر است؟

کابل‌های زیمنس MOTION-CONNECT 800 Dynamic Line برای خدمات چرخه انعطاف‌پذیر پیوسته آزمایش و رتبه‌بندی شده‌اند - تعداد چرخه‌های خاص به قطر کابل، شعاع خمش، سرعت حرکت و دمای محیط بستگی دارد. این پارامترها در دستورالعمل‌های محاسبه مسیر کابل زیمنس و مستندات فنی MOTION-CONNECT تعریف شده‌اند. درجه بندی چرخه انعطاف پذیری تایید می کند که کابل جزء طراحی شده برای نصب مسیر کابل است، نه صرفاً به عنوان "انعطاف پذیر" بدون داده های دوام کمی توصیف شده است.

Q4: آیا 6FX8002-5DA11-1EA0 برای برنامه های کاربردی در فضای باز یا شستشو رتبه بندی شده است؟

مواد عایق گوشته و هادی بیرونی 6FX8002 برای مصارف صنعتی داخلی در ماشین ابزار استاندارد و محیط های اتوماسیون کارخانه رتبه بندی شده اند. برای کاربردهایی که شامل شستشو با ماشین، غوطه ور شدن مایع برش، یا قرار گرفتن در معرض مستقیم در فضای باز است، از مستندات فنی زیمنس تأیید کنید که آیا مواد گوشته بیرونی استاندارد 6FX8002 مقاومت شیمیایی مورد نیاز را فراهم می کند یا اینکه آیا یک نوع خاص مقاوم در برابر مواد شیمیایی مورد نیاز است.
