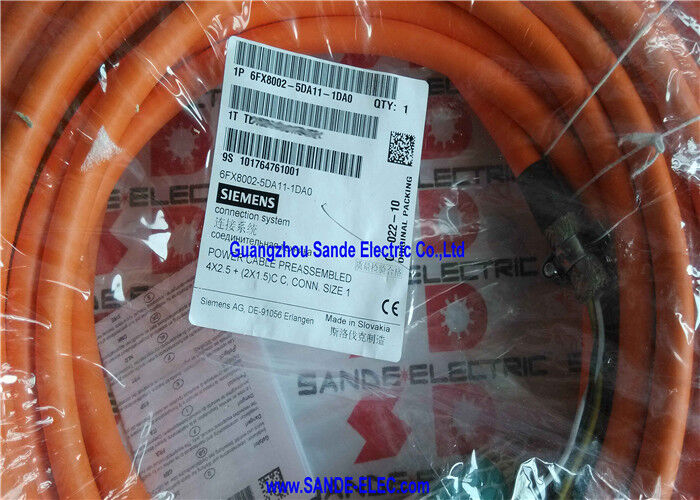

6FX8002-5DA11-1DA0 | کابل برق زیمنس MOTION-CONNECT 800 — 30 متر / 4 × 2.5 میلی متر مربع + 2 × 1.5 میلی متر مربع / سرو موتور دینامیک / SINAMICS با ترمز

کابل برق داینامیک لاین در 30 متر برای تاسیسات SINAMICS

6FX8002-5DA11-1DA0 یک کابل برق 30 متری از پیش مونتاژ شده از MOTION-CONNECT 800 Dynamic Line زیمنس است که چهار هادی قدرت موتور و دو هادی ترمز را در یک مجموعه کابل با انعطاف بالا برای درایوهای سروو SINAMICS یکپارچه می کند. مشخصات Dynamic Line این کابل را برای خدمات مسیر کابلی پیوسته (زنجیره کششی) رتبه‌بندی می‌کند: ساختار در برابر چرخه‌های خمشی مکرر که در حامل‌های کابل در طول عمر عملیاتی ماشین ابزار رخ می‌دهد، مقاومت می‌کند، جایی که کابل Basic Line به تدریج خسته می‌شود و از کار می‌افتد.

در فاصله 30 متری، 6FX8002-5DA11-1DA0 برای تاسیسات بزرگ محور سروو مناسب است - مراکز ماشینکاری با محورهای طولانی، ماشین‌های دروازه‌ای و تجهیزات اتوماسیون صنعتی که در آن کابینت‌های درایو در فاصله قابل توجهی از موقعیت‌های موتور قرار دارند.

مشخصات کلیدی

قدرت و ترمز ترکیبی - یک کابل، دو عملکرد

قدرت موتور (4×2.5mm²):سه هادی فاز (U، V، W) و زمین محافظ (PE) جریان درایو با فرکانس متغیر سه فاز موتور را تامین می کنند. سطح مقطع 2.5 میلی‌متر مربعی با ظرفیت فعلی سروو موتورهای SIMOTICS در کلاس توان متوسط ​​- محرک‌های محوری که بر ماشین‌آلات CNC و کاربردهای اتوماسیون صنعتی غالب هستند، مطابقت دارد.

منبع ترمز (2×1.5mm²):منبع DC برای ترمز نگهدارنده الکترومغناطیسی یکپارچه موتور. در طول کابل 30 متر، سطح مقطع 1.5 میلی متر مربع افت ولتاژ در مدار ترمز را تا حد قابل قبولی محدود می کند - تضمین می کند که ولتاژ آزاد ترمز 24 ولت کامل به سیم پیچ ترمز موتور می رسد. استفاده از هادی های ترمز با مقطع کوچکتر در طول 30 متر منجر به افت ولتاژ بیش از حد و رها شدن ترمز غیرقابل اطمینان می شود.

مزیت مونتاژ تک کابل:مسیریابی دو کابل مجزا از طریق یک مسیر کابل برای هر موتور دارای ترمز - یک کابل برق و یک کابل ترمز - پر شدن مسیر کابل و تعداد ورودی‌های کانکتور موتور را دو برابر می‌کند. طراحی ترکیبی 6FX8002-5DA11-1DA0 هر دو را نصف می کند و طراحی مسیر کابل و پیکربندی جعبه اتصال موتور را ساده می کند.

برنامه های کاربردی

مراکز ماشینکاری CNC:کابل های برق محور سروو برای مراکز ماشینکاری عمودی و افقی - محورهایی که نیاز به مسیریابی مسیر کابل با کابل 30 متری بین کابین درایو و موتور دارند.

سیستم های ماشینکاری دروازه ای:ماشین‌های فرز و حفاری دروازه‌ای بزرگ که موقعیت‌های سروو موتور در فاصله زیادی از محفظه محرک واقع در مرکز قرار دارند.

اتوماسیون صنعتی:سیستم‌های موقعیت‌یابی سروو، ماشین‌های انتقال، و تجهیزات اتوماسیون دقیق با محورهای مسیر کابلی با مسیر طولانی، با کنترل SINAMICS.

حمل و نقل و تدارکات:تجهیزات ذخیره سازی و بازیابی خودکار، اتوماسیون انبار، و تجهیزات لجستیکی با درایوهای سروو SINAMICS و کابل برق 30 متری مورد نیاز.

سوالات متداول

Q1: چه چیزی MOTION-CONNECT 800 را از MOTION-CONNECT 500 برای برنامه های مسیر کابلی متمایز می کند؟

MOTION-CONNECT 800 برای خدمات مسیر کابلی پیوسته با عمر چرخه انعطاف پذیر مشخص رتبه بندی شده است. MOTION-CONNECT 500 (Basic Line) برای برنامه های استاتیک یا آهسته در حال حرکت است — فقط تغییر موقعیت گاه به گاه. در یک مسیر کابلی با حرکت مداوم، فقط باید از کابل های MOTION-CONNECT 800 Dynamic Line استفاده شود. استفاده از کابل سری 500 در مسیر کابل منجر به خستگی و خرابی زودرس هادی می شود.

Q2: چه پارامترهای مسیر کابلی باید برای 6FX8002-5DA11-1DA0 تأیید شود؟

شعاع خم داخلی مسیر کابل باید از حداقل شعاع خمشی دینامیکی کابل - تقریباً 7.5× قطر خارجی 12.9 میلی متر (تقریباً 97 میلی متر) مطابقت داشته باشد یا از آن فراتر رود. عرض مسیر باید با قطر 12.9 میلی متر کابل با جداسازی مورد نیاز بین کابل ها مطابقت داشته باشد. مقادیر دقیق داده‌های فنی MOTION-CONNECT 800 زیمنس را تأیید کنید. تجاوز از حداقل شعاع خمش باعث تسریع خستگی هادی می شود.

Q3: آیا می توان از 6FX8002-5DA11-1DA0 در تاسیسات استاتیک (ثابت) استفاده کرد؟

بله - کابل Dynamic Line همیشه الزامات یک نصب ثابت را برآورده می کند. برعکس آن درست نیست. برای کاربردهای استاتیک، هر دو سری 500 و سری 800 قابل قبول هستند. برای مسیر کابل، فقط باید از کابل های سری 800 (Dynamic Line) استفاده شود.

Q4: 6FX8002-5DA11-1DA0 با چه ماژول های موتور SINAMICS سازگار است؟

نوع کابل 6FX8002-5DA11 سروو موتورهای SIMOTICS (1FT7، 1FK7 و سری های مرتبط) را با کانکتور برق M40 DESINA (اندازه 1/1.5) به ماژول های موتور SINAMICS S120 متصل می کند. اندازه کانکتور خاص و ترکیب ماژول موتور را از مستندات پیکربندی سخت افزار SINAMICS S120 برای سیستم درایو خاص تأیید کنید. هادی های 2.5 میلی متر مربعی کابل با کلاس جریان موتوری که این اندازه کانکتور برای آن مشخص شده است مطابقت دارد.
