کابل سیگنال 6FX8002-2CF02-1EA0 6FX8 002-2CF02-1EA0

6FX8002-2CF02-1EA0 | کابل سیگنال Resolver زیمنس - 40 متر / رشته کامل M23 / RAL 6018 سبز PUR / ماژول سنسور SMC10 / MOTION-CONNECT 800PLUS

کابل فیدبک Resolver برای SINAMICS SMC10 در 40 متر

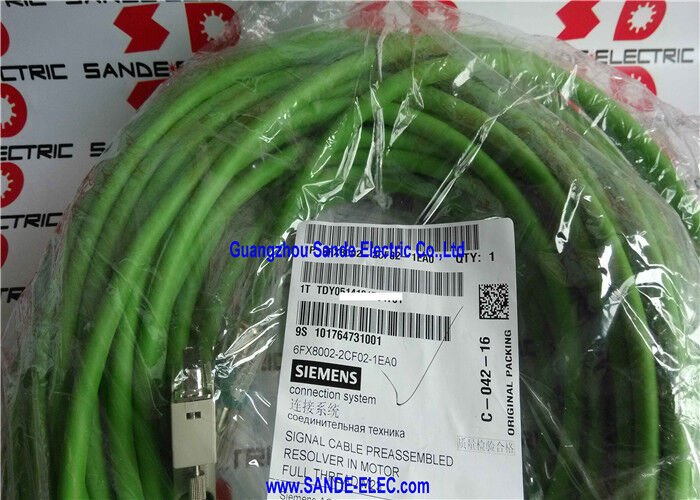

6FX8002-2CF02-1EA0 یک کابل سیگنال از پیش مونتاژ شده 40 متری است که ماژول سنسور SINAMICS S120 SMC10 را به دستگاه بازخورد حل کننده در کاربردهای سروو موتور با استفاده از سنجش موقعیت تفکیک کننده متصل می کند. SMC10 یک ماژول SINAMICS S120 است که ولتاژ تحریک را برای رزولوشن فراهم می‌کند و سیگنال‌های خروجی سینوسی/کسینوس جداکننده را به سیستم بازخورد موقعیت درایو پردازش می‌کند - این کابل پیوند فیزیکی سیگنال بین SMC10 و حل‌کننده موتور است.

در فاصله 40 متری، 6FX8002-2CF02-1EA0 به تاسیسات محور سروو که در آن کابینت درایو SINAMICS در فاصله قابل توجهی از موتور قرار دارد خدمات می دهد - طولانی ترین کابل استاندارد در سری 6FX8002-2CF02.

مشخصات کلیدی

MOTION-CONNECT 800PLUS - خط پویا پیشرفته

نام "PLUS" در 6FX8002 عملکرد بهبود یافته را در خانواده Dynamic Line مشخص می کند:

مقاومت روغن بالاتر:کابل‌های 800PLUS در مقایسه با سری استاندارد 800 مقاومت بیشتری در برابر روغن‌های برش و سیالات هیدرولیک دارند - که برای شرایط قرار گرفتن در معرض مواد شیمیایی بالاتر در محیط‌های ماشین ابزار آزمایش شده است.

مسافت پیمایش مسیر کابلی طولانی:کابل‌های 800PLUS برای پیمودن مسافت‌های مسیر کابلی تا 50 متر آزمایش می‌شوند - برد قابل پشتیبانی طولانی‌تری نسبت به سری استاندارد 800. برای محورهای ماشینی بزرگ که کابل 40 متری مورد نیاز است، قابلیت پیمایش طولانی ممکن است مستقیماً مرتبط باشد.

برنامه های کاربردی

درایوهای محور حل کننده SINAMICS S120:تمام نصب‌های SINAMICS S120 با استفاده از ماژول حسگر SMC10 برای بازخورد موقعیت تفکیک‌کننده - مراکز ماشینکاری، مراکز چرخش و درایوهای عمومی سروو که در آن یک تفکیک‌کننده دستگاه بازخورد موتور است.

درایوهای محور CNC مسافرتی طولانی:مراکز ماشین‌کاری دروازه‌ای، ماشین‌های فرز با فرمت بزرگ، و آسیاب‌های حفاری طبقه‌ای که کابل 40 متری جداسازی فیزیکی بین کابین درایو و موتور را در خود جای می‌دهد.

مقاوم سازی ماشین ابزار CNC:جایگزینی یا کابل‌های بازخورد حل‌کننده جدید برای ماشین‌ابزارهای نوسازی یا ارتقا یافته با استفاده از درایوهای SINAMICS S120 - طول 40 متر اکثر نیازهای نصب ماشین‌آلات بزرگ را پوشش می‌دهد.

حمل و نقل صنعتی و اتوماسیون:سیستم‌های اتوماسیون مبتنی بر SINAMICS S120 با موتورهای بازخورد تشخیص‌دهنده که در آن کابل‌های سیگنال مسیریابی مسیر کابل 40 متری مورد نیاز است.

سوالات متداول

Q1: چرا کابل رزولور از جفت های پیچ خورده استفاده می کند در حالی که برخی از کابل های سیگنال دیگر این کار را نمی کنند؟

سیگنال های Resolver ولتاژهای آنالوگ سطح پایین هستند - سیگنال های سینوسی و کسینوس ممکن است بسته به زاویه شفت در محدوده میلی ولت تا چند ولت باشد. ساخت جفت پیچ خورده برای هر کانال (3×2×0.14 میلی‌متر مربع) انتقال سیگنال دیفرانسیل را فراهم می‌کند - نویز ناشی از یک سیم از جفت روی هر دو سیم به طور یکسان تأثیر می‌گذارد و گیرنده دیفرانسیل در SMC10 این نویز حالت مشترک را کم می‌کند و تنها سیگنال واقعی باقی می‌ماند. این رد حالت معمولی برای بازخورد قابل اعتماد حل کننده بیش از 40 متر در محیط درایو CNC با نویز الکتریکی ضروری است.

Q2: آیا 6FX8002-2CF02-1EA0 می تواند تمدید شود اگر 40 متر کافی نباشد؟

یک کابل گسترش (سری 6FX8002-2CF04) برای گسترش کابل پایه 6FX8002-2CF02 در دسترس است - که به طور خاص برای این منظور با اتصالات سازگار و مشخصات الکتریکی منطبق طراحی شده است. کابل‌های سیگنال تفکیک‌کننده با اتصال به میدان توسط هادی‌های اتصال قابل قبول نیست - ناپیوستگی‌های امپدانس و نقاط ورودی نویز را معرفی می‌کند که سیگنال‌های تجزیه‌کننده آنالوگ را تخریب می‌کند. اگر به طول کل طولانی تری نیاز است، از حداکثر طول کابل با مشخصات SMC10 به عنوان حد طراحی استفاده کنید.

Q3: چرا درجه ولتاژ 30 ولت برای کابل حل کننده است؟

30 ولت ولتاژ کاری رساناهای سیگنال در کابل رزولور است - ولتاژهای تحریک و سیگنال در مدار رزولور سیگنال های آنالوگ ولتاژ پایین بسیار پایین تر از این سطح هستند. درجه ولتاژ 30 ولت تایید می کند که عایق کابل برای سطوح ولتاژ مدار SINAMICS SMC10 از جمله هر نوع گذرا واجد شرایط است. این یک کابل ولتاژ اصلی نیست - رتبه 30 ولت سطوح سیگنال مدار اندازه گیری را منعکس می کند.

Q4: تعیین DESINA برای 6FX8002-2CF02-1EA0 به چه معناست؟

DESINA (نصب غیرمتمرکز برای اتوماسیون) یک چارچوب استانداردسازی تحت رهبری زیمنس است که انواع کانکتورها، کدهای رنگی، ساخت کابل و تخصیص پین های رابط را برای کابل های درایو سروو تعریف می کند. نام DESINA تأیید می‌کند که 6FX8002-2CF02-1EA0 با این استانداردها مطابقت دارد - از جمله رنگ سبز RAL 6018 برای کابل‌های حل‌کننده و رابط کانکتور تمام رشته M23. انطباق با DESINA، شناسایی کابل ها و رابط های اتصال دهنده سازگار و قابل تعویض را در نسل های درایو SINAMICS تضمین می کند.
