کابل سیگنال 6FX8002-2CF02-1DA0 6FX8 OO2-2CFO2-1DAO 6FX8OO2-2CFO2-1DAO

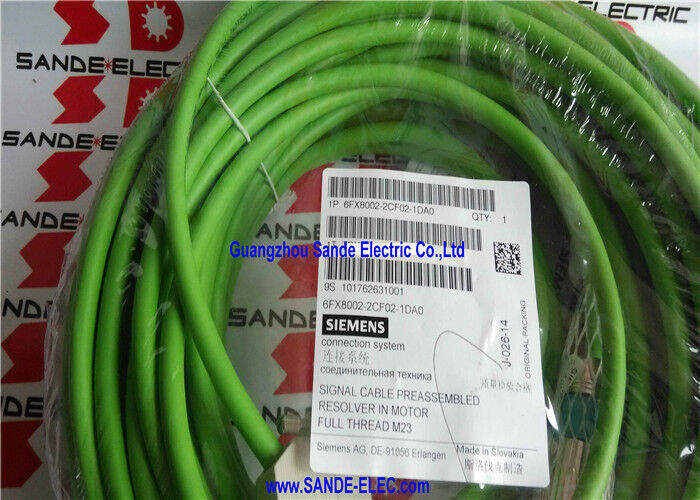

6FX8002-2CF02-1DA0∙ کابل سیگنال رزولور زیمنس 30 متر / M23 رشته کامل / MOTION-CONNECT 800PLUS / UL / CSA / DESINA

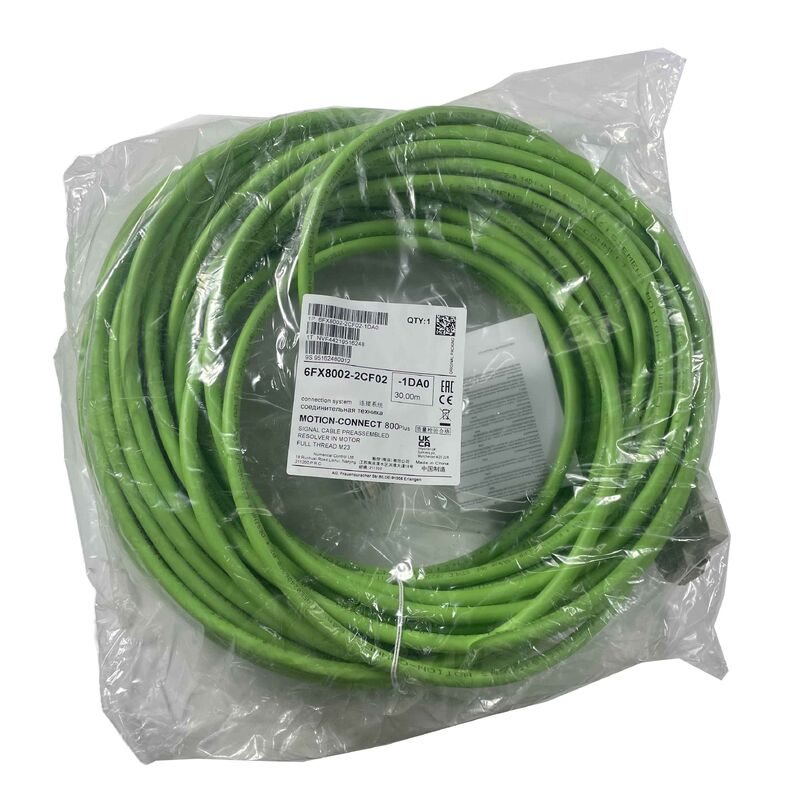

MOTION-CONNECT 800PLUS کابل ريزولور در 30 متر

6FX8002-2CF02-1DA0 نسخه 30 متری از سیمنز MOTION-CONNECT 800PLUS کابل سیگنال رزولور از پیش مونتاژ شده برای سیستم های servo drive SINAMICS است.آن را حمل همان سیگنال های بازخورد حلگر به عنوان 40m نسخه (6FX8002-2CF02-1EA0) با پیکربندی هویتی هادی، قطر بیرونی، و مشخصات کانکتور تفاوت طول کابل است: 30m در مقابل 40m.

طول 30 متری برای نصب محور سرو که در آن مسیر کابل از کابینت درایو به موتور حل کننده 20 ٪ 30 متر طول می کشدو محورهای اتوماسیون صنعتی با مسیرهای طولانی کابل که نیاز به طول استاندارد بعدی کمتر از 40 متر دارند.

مشخصات کلیدی

M23 رشته کامل ️ اتصال حل کننده امن در موتور

کانکتور M23 تمام رشته در 6FX8002-2CF02-1DA0 اتصال بازخورد حلگر را در انتهای موتور ایمن می کند:

قفل تمام رشته:اتصال کامل رشته ای، سوکت حلگر M23 سمت موتور را به طور کامل درگیر می کند و یک قفل مکانیکی مثبت را فراهم می کند که در خدمت دستگاه ابزار مقاومت می کند.یک اتصال نیمه رشته ای یا سریع قطع به تدریج از لرزش موتور آزاد می شود، که باعث از دست دادن سیگنال حل کننده متناوب می شود که باعث ایجاد خطاهای بازخورد موقعیت نامنظم در درایو SINAMICS می شود.

حفاظت از مالکیت خصوصی:کانکتور تمام رشته ای M23 به طور کامل به کار گرفته شده محافظت IP67 را در اتصال پای موتور فراهم می کند و از آلودگی مایع خنک کننده و تراشه جلوگیری می کند تا به تماس های سیگنال حل کننده برسد.

انطباق با DESINA:رابط تمام رشته M23 استاندارد DESINA برای اتصالات بازخورد حلگر در سرو موتورهای SIMOTICS و درایوها است.

درخواست ها

درایو های سرو SINAMICS S120:کابل های سیگنال رزولور برای نصبات SINAMICS S120 با استفاده از SMC10 Sensor Module (ماژول حسگر SMC10) ٫ قابل استفاده برای تمام پیکربندی های سرو موتور با استفاده از بازخورد موقعیت رزولور با پلت فرم SINAMICS S120

محورهای ماشین آلات CNC:کابل های بازخورد محور سرو برای مراکز ماشینکاری، مراکز چرخش و ماشین های آسیاب با موتورهای مجهز به حلگر و کابل های سیگنال 30 متری که به مسیر کابل هدایت می شوند.

اتوماسیون صنعتی:اتوماسیون صنعتی مبتنی بر SINAMICS S120، دستکاری مواد، و موقعیت دقیق با بازخورد حل کننده راهبری کابل در فاصله 30 متر.

تاسیسات آمریکای شمالی:تمام برنامه های کابل SINAMICS در تاسیسات ایالات متحده و کانادا که نیاز به کابل های UL / CSA برای انطباق با کد دارند.

سوالات عمومی

سوال1: تفاوت 6FX8002-2CF02-1DA0 (30m) با 6FX8002-2CF02-1EA0 (40m) چیست؟

این دو کابل در تمام مشخصات فنی یکسان هستند ️ پیکربندی هادی، قطر بیرونی (9.2 میلی متر) ، نوع کانکتور (M23) ، درجه ولتاژ، انطباق با استانداردها (UL / CSA، DESINA) ،و مواد پوشش بیرونی (PUR)تنها تفاوت طول است: 1DA0 = 30m؛ 1EA0 = 40m. طولی را انتخاب کنید که فاصله مسیر کابل واقعی را از کابینت درایو به موتور، با اجازه مسیر، بدون کابل اضافی پوشش می دهد.

سوال2: حداکثر طول کابل برای بازخورد رزلور در SINAMICS S120 با SMC10 چیست؟

مستندات SINAMICS S120 SMC10 Sensor Module حداکثر طول کابل رزلور را مشخص می کند.دامنه سیگنال حل کننده با طول کابل کاهش می یابد زیرا ظرفیت و مقاومت کابل مدار حل کننده را بیش از حداکثر طول بار می کند، کیفیت سیگنال پایین تر از آستانه برای اندازه گیری موقعیت قابل اعتماد کاهش می یابد. 30m 6FX8002-2CF02-1DA0 در این حد است؛تأیید از اسناد فنی SMC10 برای نوع خاص حلگر.

س3: آیا کابل Motion-Connect 800plus نیاز به زمین گیری ویژه ای در هنگام نصب دارد؟

کانکتور M23 کابل، اتصال محافظ را در انتهای موتور فراهم می کند.رابط Sub-D با سطح زمین SMC10 متصل می شود.. خود کابل یک مجموعه محافظ است؛ عملکرد EMC آن به زمین گیری مناسب کانکتور در هر دو سر بستگی دارد. محافظ کابل را در هر دو سر شناور نکنید.دستورالعمل های نصب SINAMICS S120 زیمنس را برای زمین گیری سپر کابل در مدارهای بازخورد رزلور دنبال کنید.

Q4: آیا کابل حلگر 6FX8002-2CF02 می تواند در خارج از SINAMICS برای سایر سیستم های کنترل مبتنی بر حلگر استفاده شود؟

6FX8002-2CF02 به طور خاص برای رابط SMC10 SINAMICS طراحی و از قبل به پایان رسیده است. برای سیستم های غیر سیمنز یا سایر ماژول های SINAMICS با رابط های مختلف،ممکن است تخصیص پین و فرمت کانکتور این کابل با هم مطابقت نداشته باشند.مشخصات هادی (۳ × جفت پیچیده + هادی های کمکی) به طور گسترده ای با نیازهای سیگنال حل کننده سازگار است.اما هر برنامه ای که خارج از رابط طراحی شده SINAMICS SMC10 باشد باید با مستندات رابط حل کننده سیستم هدف بررسی شود.
