کابل سیگنال 6FX5002-2EQ10-1BF0 6FX5 002-2EQ10-1BF0

6FX5002-2EQ10-1BF0 | کابل سیگنال رمزگذار مطلق زیمنس - 15 متر / M23 + 25 پین Sub-D / MOTION-CONNECT 500 / 16 هادی / UL/CSA

کابل سیگنال رمزگذار مطلق در 15 متر - نصب درایو سروو ثابت

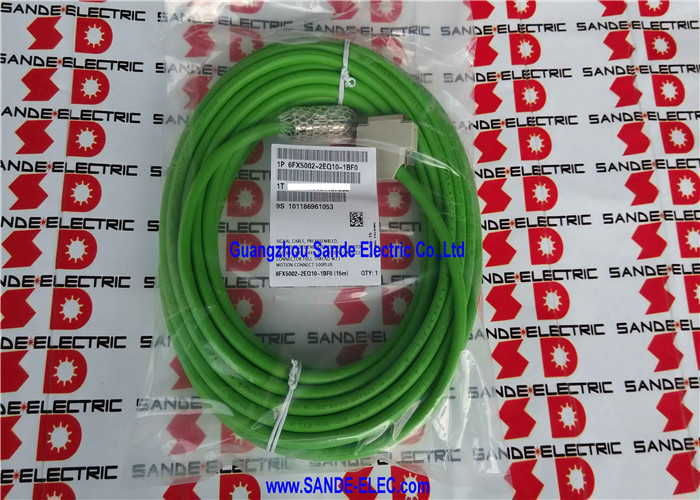

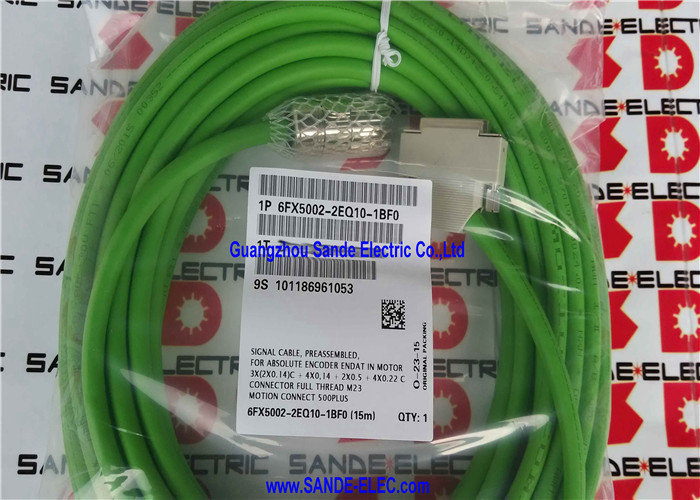

6FX5002-2EQ10-1BF0 یک کابل سیگنال 15 متری از پیش مونتاژ شده از MOTION-CONNECT 500 Basic Line زیمنس است - کابل نصب ثابت برای اتصال رمزگذار مطلق یکپارچه در سروو موتورهای SIMOTICS به درایوهای ورودی SINAMICS. طول 15 متر برای نصب درایوهای با فاصله متوسط ​​که در آن سروو موتور تقریباً 12 تا 15 متر از کابین درایو از طریق مسیر کابل ثابت قرار دارد، استفاده می‌کند.

نام MOTION-CONNECT 500 این کابل را به عنوان یک کابل خط اصلی تعریف می‌کند – که برای نصب ثابت (ثابت) یا عمدتاً ثابت مهندسی شده است، نه برای سرویس مسیر کابل پیوسته. کابل های MOTION-CONNECT 500 انتخاب مقرون به صرفه ای برای نصب سروو است که در آن مسیر کابل دچار خمش مکرر نمی شود.

مشخصات کلیدی

رمزگذار مطلق - این کابل چه چیزی را به هم وصل می کند

یک رمزگذار مطلق یکپارچه شده در موتور اطلاعات کامل موقعیت را ارائه می دهد - زاویه شفت در یک دور برای انواع تک دور، به علاوه تعداد دور جمع شده برای نسخه های چند دور. برخلاف رمزگذارهای افزایشی که پالس ها را از یک علامت مرجع شمارش می کنند، رمزگذار مطلق داده های موقعیت را حتی پس از قطع برق حفظ می کند.

کابل 6FX5002-2EQ10 در خدمتEndDatرابط — پروتکل رمزگذار سریال پرسرعت زیمنس برای رمزگذارهای مطلق ادغام شده در سروو موتورهای SIMOTICS:

کانال ارتباطی سریال (3×2×0.14mm² جفت):پروتکل EnDat داده های موقعیت مطلق را به صورت دو طرفه بر روی جفت های سیگنال دیفرانسیل ارسال می کند - درایو پالس های ساعت و دستورات را ارسال می کند، رمزگذار با داده های موقعیت و اطلاعات تشخیصی پاسخ می دهد.

هادی های کمکی (4×0.14mm²):سیگنال های تکمیلی و خطوط ارتباطی خاص درایو برای شناسایی رمزگذار، بازخوانی تشخیصی، و نظارت حرارتی.

هادی های تامین (2×0.5mm²):منبع تغذیه برای الکترونیک انکودر در موتور - انکودر به 5 ولت DC در جریان کم نیاز دارد که از طریق هادی های 0.5 میلی متر مربعی تامین می شود.

هادی های مسیر با وضوح بالا (4×0.23 میلی متر مربع):کانال‌های سیگنال اضافی برای مسیرهای موقعیت با وضوح بالا - وضوح زاویه‌ای بهتری را فراتر از وضوح پایه کانال سریال ارائه می‌کنند.

برنامه های کاربردی

SINAMICS S120 با SMC20 یا رابط رمزگذار داخلی:مراکز ماشینکاری CNC و درایوهای سروو صنعتی با استفاده از SINAMICS S120 با بازخورد رمزگذار مطلق برای عملکرد مستقیم محور بدون خانه - بدون نیاز به سفر نقطه مرجع در راه اندازی دستگاه.

درایوهای محور CNC SINUMERIK:محورهای ماشین ابزار کنترل شده با SINUMERIK که در آن کابل 15 متری از کابینت درایو به موتور کشیده می شود، با طرح فیزیکی دستگاه مطابقت دارد.

موقعیت یابی سروو با دقت بالا:محورهای سروو که نیاز به حفظ موقعیت مطلق از طریق خاموش کردن برق دارند - رمزگذار مطلق توالی‌های خانه‌سازی راه‌اندازی را حذف می‌کند و زمان تولید و توان عملیاتی دستگاه را بهبود می‌بخشد.

سوالات متداول

Q1: حداکثر مسافت عبور از مسیر کابل MOTION-CONNECT 500 چقدر است - و چه زمانی باید از 800PLUS به جای آن استفاده شود؟

کابل‌های MOTION-CONNECT 500 برای پیمودن مسافت‌های مسیر کابلی تا 5 متر آزمایش شده‌اند. برای کاربردهایی که مسیر کابل در سرویس مداوم بیش از 5 متر حرکت می کند، معادل MOTION-CONNECT 800PLUS Dynamic Line (6FX8002-2EQ10) مورد نیاز است. برای نصب استاتیک یا با حرکت آهسته در محدوده 5 متری، MOTION-CONNECT 500 هم از نظر فنی و هم از نظر تجاری مناسب است.

Q2: مزیت بازخورد رمزگذار مطلق در مقابل رمزگذار افزایشی برای محورهای سروو CNC چیست؟

یک رمزگذار مطلق داده های موقعیت شفت را از طریق چرخه های قدرت حفظ می کند - درایو SINAMICS موقعیت دقیق محور را بلافاصله هنگام روشن شدن می داند. یک انکودر افزایشی شمارش را روی حذف برق از دست می دهد، و قبل از اینکه محور بتواند در حالت کنترل موقعیت کار کند، نیاز به یک حرکت خانه مرجع دارد. محورهای رمزگذار مطلق، چرخه راه‌اندازی راه‌اندازی را حذف می‌کند و زمان راه‌اندازی دستگاه را کاهش می‌دهد - به‌ویژه در ماشین‌های چند محوره که همه محورها باید قبل از شروع تولید، خانه شوند.

Q3: کدام ماژول رابط رمزگذار SINAMICS به کابل های 6FX5002-2EQ10 متصل می شود؟

کانکتور 25 پین Sub-D با ورودی رمزگذار ماژول سنسور SINAMICS S120 SMC20 جفت می شود. SMC20 داده های موقعیت مطلق EnDat را پردازش می کند و آن را به کنترل درایو SINAMICS می رساند. از طرف دیگر، برخی از ماژول‌های موتور SINAMICS S120 دارای یک ورودی رمزگذار یکپارچه هستند که همان رابط 25 پین Sub-D را می‌پذیرد. از مستندات پیکربندی سخت افزار SINAMICS S120 تأیید کنید که کدام ماژول رابط برای پیکربندی درایو خاص اعمال می شود.

Q4: آیا 6FX5002-2EQ10-1BF0 (15 متر) می تواند کابل کوتاه تری را در همان نصب جایگزین کند؟

فقط در صورتی که کابل طولانی‌تر را بتوان بدون نقض حداقل شعاع خمشی و بدون ایجاد سیم پیچ اضافی که یک حلقه آنتن EMC ایجاد می‌کند، مسیریابی کرد. در بیشتر موارد، انتخاب طول کابل مناسب برای نصب به مسیریابی کابل طولانی تر با اضافه ترجیح داده می شود. اگر یک کابل 15 متری قبلاً نصب شده است و نیاز به تعویض دارد، قبل از سفارش تأیید کنید که مسیریابی همچنان 15 متر طول دارد.
