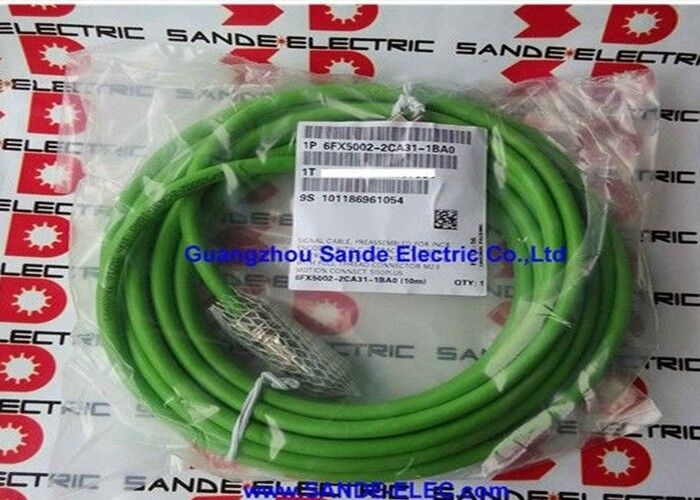

کابل سیگنال 6FX5002-2CA31-1BA0 6FX5 002-2CA31-1BA0 6FX5OO2-2CA31-1BAO

6FX5002-2CA31-1BA0 | کابل سیگنال زیمنس — سیگنال ولتاژ رمزگذار افزایشی + مسیرهای C/D / 10 متر / MOTION-CONNECT 500 / MC/HP GMC

کابل رمزگذار سیگنال ولتاژ با مسیرهای C/D - چه چیزی 6FX5002-2CA31 را متمایز می کند

6FX5002-2CA31-1BA0 ترکیب خاصی از سیگنال‌های بازخورد رمزگذار را حمل می‌کند: سیگنال‌های ولتاژ سینوسی (1Vpp) برای مسیرهای موقعیت افزایشی اصلی به علاوه سیگنال‌های کموتاسیون C/D از لایه‌های مسیر اضافی رمزگذار موتور. این کابل معادل MOTION-CONNECT 500 Basic Line 6FX8002-2CA31 است - دارای انواع سیگنال های یکسان در ساختار کابل نصب استاتیک (غیر دینامیک).

در مجموعه کابل های رمزگذار سروو زیمنس، نام "سیگنال ولتاژ" نوع خروجی رمزگذار را به عنوان آنالوگ سینوسی (معمولا 1 ولت پیک به پیک) مشخص می کند - متمایز از رمزگذارهای "سیگنال جریان" (موج مربع HTL/TTL) که از کابل های مختلف استفاده می کنند. انکودرهای سیگنال ولتاژ نسبت به رمزگذارهای TTL ایمنی بیشتری نسبت به نویز و پتانسیل درون یابی بیشتر در فرکانس های سیگنال بالاتر ارائه می دهند.

مشخصات کلیدی

6FX5002-2CA31 در مقابل 6FX8002-2CA31 — انتخاب سری مناسب

هر دو نوع سیگنال یکسانی دارند - رمزگذار افزایشی سیگنال ولتاژ با مسیرهای C/D، با پیکربندی هادی و کانکتورهای یکسان. تفاوت در ساخت و کاربرد کابل است:

6FX5002-2CA31 (این کابل):MOTION-CONNECT 500 Basic Line - تاسیسات ثابت یا آهسته در حال حرکت، مسیر کابلی تا 5 متر. انتخاب مقرون به صرفه برای مسیریابی ثابت.

6FX8002-2CA31:MOTION-CONNECT 800PLUS Dynamic Line — سرویس مسیر کابلی پیوسته تا مسافت پیمودن 50 متر، غلاف بیرونی PUR، افزایش مقاومت در برابر روغن. برای برنامه های کابل کابل پویا مورد نیاز است.

برنامه های کاربردی

محورهای سروو SINAMICS S120 - مسیریابی کابل استاتیک:مراکز ماشینکاری CNC، مراکز تراشکاری، و ماشین های سنگ زنی با مسیرهای کابل ثابت بین کابین درایو و موتور - جایی که MOTION-CONNECT 500 Basic Line انتخاب مناسب و مقرون به صرفه است.

موقعیت یابی سروو با دقت بالا:محورهای سروو با استفاده از رمزگذارهای سیگنال ولتاژ 1Vpp برای وضوح موقعیت خوب - سیگنال سینوسی درون یابی بالایی را در هر دوره رمزگذار امکان پذیر می کند.

مقاوم سازی ماشین ابزار CNC:جایگزینی کابل‌های بازخورد رمزگذار برای ماشین‌هایی که تحت تعمیر یا ارتقاء سیستم درایو هستند - در جایی که مسیریابی نصب ثابت به قابلیت مسیر کابل Dynamic Line نیاز ندارد.

درایوهای اتوماسیون صنعتی:سیستم های موقعیت یابی سروو مبتنی بر SINAMICS در ماشین های خودکار با مسیریابی کابل ثابت بین موقعیت های نصب کابینت و موتور.

سوالات متداول

Q1: تفاوت بین 6FX5002-2CA31 (سیگنال ولتاژ) و 6FX5002-2EQ10 (انکودر مطلق) چیست؟

6FX5002-2CA31 سیگنال‌های رمزگذار افزایشی سینوسی آنالوگ (1Vpp) را با مسیرهای کموتاسیون C/D حمل می‌کند - که با رمزگذارهای افزایشی نوری یا مغناطیسی که خروجی سینوسی تولید می‌کنند استفاده می‌شود. 6FX5002-2EQ10 سیگنال‌های رمزگذار مطلق EnDat را حمل می‌کند - با رمزگذارهای مطلق دیجیتالی که داده‌های موقعیت را به صورت سریالی ارسال می‌کنند، استفاده می‌شود. نوع رمزگذار نصب شده موتور تعیین می کند که کدام کابل مورد نیاز است.

Q2: کابل مسیر C/D با کابل رمزگذار افزایشی استاندارد بدون تراک C/D چه تفاوتی دارد؟

یک کابل افزایشی استاندارد (مثلاً 6FX5002-2CA12) فقط سیگنال‌های سینوسی ABR را حمل می‌کند - برای موتورهایی که جابجایی توسط یک سنسور هال جداگانه انجام می‌شود یا درایو در هنگام راه‌اندازی یک روش قطب‌یابی را انجام می‌دهد. 6FX5002-2CA31 با مسیرهای C/D، گروه هادی 4×0.22 میلی‌متر مربع را برای کانال‌های کموتاسیون سینوسی C و D اضافه می‌کند - برای موتورهایی که مجموعه رمزگذار هر دو موقعیت افزایشی و اطلاعات کموتاسیون را در یک دستگاه ادغام می‌کند. این توالی قطب یاب راه اندازی را حذف می کند.

Q3: اگر مسیر محور کمتر از 5 متر باشد، می توان از 6FX5002-2CA31-1BA0 در مسیر کابل استفاده کرد؟

بله — MOTION-CONNECT 500 برای استفاده از مسیر کابلی با پیمایش مسافت تا 5 متر بر اساس مشخصات MOTION-CONNECT رتبه بندی شده است. برای حرکت محور در این محدوده، 6FX5002-2CA31-1BA0 را می توان در مسیر کابل نصب کرد. برای حرکت محوری بیش از 5 متر، نوع 6FX8002-2CA31 Dynamic Line مورد نیاز است.

Q4: چرا 6FX5002-2CA31-1BA0 قطر 9.9 میلی متری دارد در حالی که کابل حل کننده (6FX5002-2CF02) 9.2 میلی متر است؟

6FX5002-2CA31 دارای 16 هادی (شامل هادی های C/D 4×0.22mm²) در مقابل 12 هادی در کابل تفکیک کننده است. بسته هادی اضافی باعث افزایش سطح مقطع کابل و قطر خارجی می شود. تفاوت 0.7 میلی متری (9.9 در مقابل 9.2 میلی متر) باید در محاسبات پر سینی کابل و مشخصات عرض مسیر کابل در هنگام مسیریابی هر دو نوع در یک کانال در نظر گرفته شود.
