6FC5548-0BA05-1AF0 | کابل نقطه تنظیم اسپیندل زیمنس SINUMERIK 808D — 5 متر / رابط اسپیندل آنالوگ PPU به اینورتر / درایو شخص ثالث

کابل تنظیم اسپیندل - اتصال 808D به درایو اسپیندل

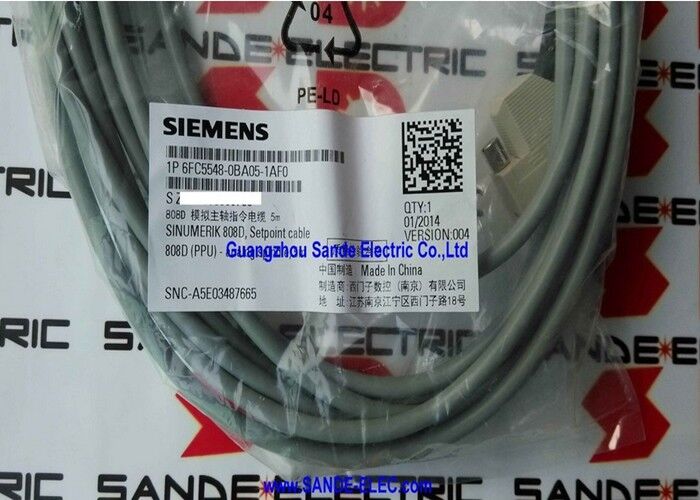

6FC5548-0BA05-1AF0 کابل تنظیم نقطه تنظیم اسپیندل 5 متری برای سیستم SINUMERIK 808D CNC است - کابل از پیش پایانه شده که رابط خروجی اسپیندل آنالوگ PPU (واحد پردازش پانل) را به واحد درایو اسپیندل متصل می کند. این کابل سیگنال‌های مرجع سرعت و کنترل آنالوگ را حمل می‌کند که به درایو اسپیندل فرمان می‌دهد و آن را به یک جزء ضروری از حلقه کنترل سرعت اسپیندل در هر نصب ماشین‌ابزار SINUMERIK 808D تبدیل می‌کند.

نام نوع کابل "BA05" این را به عنوان نوع اتصال اسپیندل مشخص می کند - متمایز از کابل نقطه تنظیم محور تغذیه (BA00) که به درایوهای SINAMICS V60 برای موقعیت های محور کنترل شده متصل می شود.

اطلاعات کلیدی محصول

آنچه این کابل حمل می کند

کابل نقطه تنظیم اسپیندل رابط اسپیندل آنالوگ SINUMERIK 808D PPU را به ورودی فرمان آنالوگ درایو اسپیندل متصل می کند:

نقطه تنظیم سرعت آنالوگ ± 10 ولت:PPU CNC یک ولتاژ آنالوگ ± 10 ولت متناسب با سرعت اسپیندل فرمان صادر می کند - ولتاژ مثبت برای چرخش رو به جلو، منفی برای معکوس. این سیگنال فرمان سرعت اولیه به مبدل اسپیندل است.

سیگنال ها را فعال و اجرا کنید:سیگنال‌های دیجیتال از CNC به درایو - فعال کردن دوک (مجوز برای کار درایو)، دستورات جهت (در جهت عقربه‌های ساعت/ خلاف جهت عقربه‌های ساعت)، و سایر سیگنال‌های کنترلی که حالت اسپیندل CNC را با حالت تقویت‌کننده درایو هماهنگ می‌کنند.

وضعیت درایو و سیگنال های خطا:سیگنال‌ها را از درایو اسپیندل به PPU برگردانید - سیگنال‌های آماده درایو، خطای درایو و سیگنال‌های سرعت رسیده که CNC برای تأیید عملکرد صحیح اسپیندل و ایجاد هشدار در خطاهای درایو نظارت می‌کند.

برنامه های کاربردی

مراکز تراشکاری CNC (تراش):ماشین‌های تراش CNC مجهز به SINUMERIK 808D با دوک‌های اصلی کنترل‌شده توسط مبدل اسپیندل - کابل تنظیم، فرمان سرعت را از PPU چرخش 808D به درایو اسپیندل ارائه می‌کند.

ماشین های فرز CNC:ماشین های فرز عمودی و افقی با PPU فرز SINUMERIK 808D که موتور اسپیندل را از طریق یک اینورتر کنترل می کند.

مقاوم سازی ماشین ابزار:ماشین‌ابزارهای موجود با درایوهای اسپیندل عملکردی که به کنترل SINUMERIK 808D CNC مجهز شده‌اند - رابط اسپیندل آنالوگ و این کابل با ورودی فرمان آنالوگ درایو اسپیندل اصلی سازگاری دارند.

آموزش ماشین های CNC:مراکز آموزشی و حرفه ای که از SINUMERIK 808D به عنوان CNC آموزشی استفاده می کنند - معمولاً ماشین های تراشکاری یا فرز ساده که در آن رابط اسپیندل آنالوگ کافی است.

سوالات متداول

Q1: تفاوت بین کابل اسپیندل BA05 و کابل محور تغذیه BA00 برای SINUMERIK 808D چیست؟

6FC5548-0BA05 رابط اسپیندل آنالوگ PPU را به یک درایو اسپیندل با ورودی آنالوگ (نقطه تنظیم سرعت ± 10 ولت) متصل می کند. 6FC5548-0BA00 PPU را به ماژول قدرت کنترل شده SINAMICS V60 CPM60.1 برای محورهای تغذیه سروو متصل می کند. هر دو کابل نقطه تنظیم برای یک سیستم 808D هستند اما انواع درایوهای مختلف و اتصالات فیزیکی متفاوتی را روی PPU ارائه می‌کنند.

Q2: آیا می توان 6FC5548-0BA05-1AF0 را با هر مارک اینورتر یا فقط زیمنس استفاده کرد؟

این کابل برای هر اینورتر یا درایو با ورودی مرجع سرعت آنالوگ استاندارد ± 10 ولت طراحی شده است - یک استاندارد صنعتی جهانی. اینورترهای زیمنس (MICROMASTER، SINAMICS G) و اینورترهای شخص ثالث از هر سازنده ای همگی این استاندارد ورودی را می پذیرند. اطمینان حاصل کنید که درایو اسپیندل هدف یک ورودی آنالوگ ± 10 ولت را می پذیرد و از مستندات سیم کشی درایو سازگاری کانکتور/ترمینال را تأیید کنید.

Q3: کابل نقطه تنظیم اسپیندل علاوه بر مرجع سرعت ± 10 ولت چه سیگنال هایی را حمل می کند؟

فراتر از مرجع سرعت آنالوگ ± 10 ولت، کابل نقطه تنظیم اسپیندل سیگنال‌های فعال و جهت دیجیتال (از PPU به درایو) و سیگنال‌های بازخورد از جمله آماده بودن درایو، وضعیت خطا، و خروجی‌های سرعت رسیدن (از درایو به PPU) را حمل می‌کند. تخصیص دقیق سیگنال در دفترچه راهنمای اتصال SINUMERIK 808D تعریف شده است - همیشه سیم‌کشی رابط درایو اسپیندل را در برابر اسناد 808D برای تخصیص صحیح سیگنال در بلوک ترمینال درایو بررسی کنید.

Q4: آیا کابل برای نصب SINUMERIK 808D از قبل در هر دو سر بسته شده است؟

انتهای PPU 6FC5548-0BA05 از قبل با کانکتوری که مستقیماً با سوکت رابط اسپیندل PPU 808D جفت می شود - نصب مستقیم پلاگین است. انتهای درایو اسپیندل با اتصال دهنده یا سرنخ های پرنده مناسب برای اتصال به پایانه های ورودی/خروجی آنالوگ و دیجیتال درایو خاتمه می یابد. قبل از نصب، فرمت پایان درایو را از مستندات محصول تأیید کنید.
