6FC5548-0BA00-1AF0. سیمنز SINUMERIK 808D Setpoint Cable 5m / PPU14X به CPM60 / SINAMICS V60 محور تغذیه / MOTION-CONNECT
کابل نقطه تنظیم محور تغذیه برای SINUMERIK 808D و SINAMICS V60

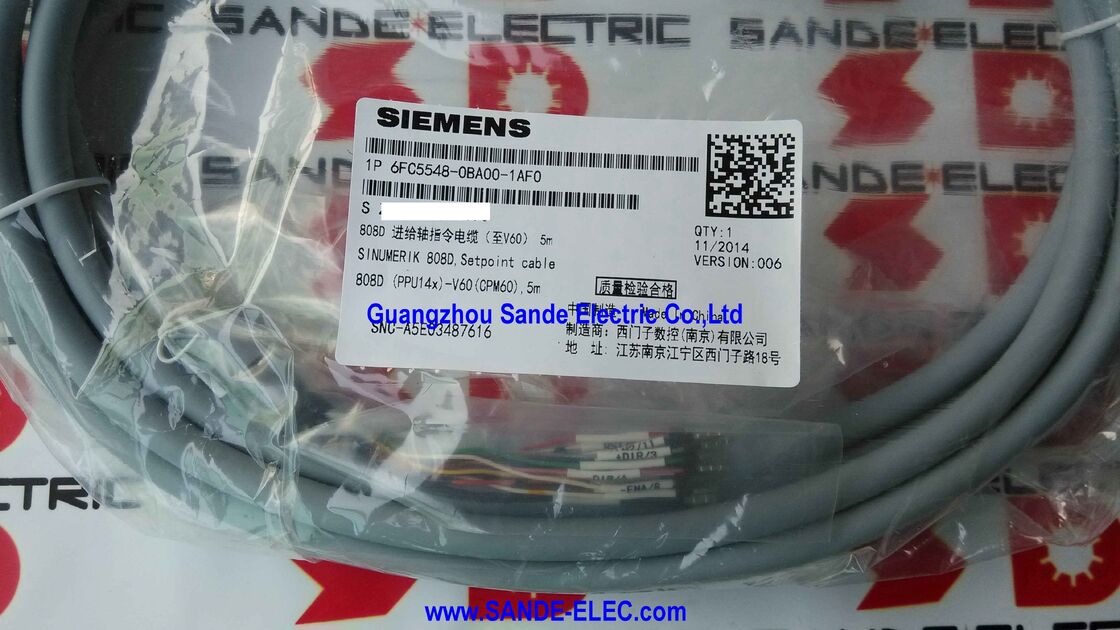

6FC5548-0BA00-1AF0 یک کابل 5 متری است که SINUMERIK 808D PPU14X را به SINAMICS V60 CPM60 متصل می کند.1 ماژول قدرت کنترل شده واحد محرک برای محورهای تغذیه سرو CNC دستگاه ابزاراین کابل ارتباط فرمان و بازخورد بین مغز CNC 808D و درایو سرو V60 را تشکیل می دهد و کنترل موقعیت حلقه بسته محورهای چرخش، فریز و آسیاب را امکان پذیر می کند.
رابط PPU14X به CPM60.1 اتصال سخت افزاری اساسی در هر دستگاه ابزار SINUMERIK 808D ساخته شده در اطراف پلت فرم سرو SINAMICS V60 استهیچ ارتباطی بین CNC و درایو وجود ندارد.
اطلاعات کلیدی محصول
| پارامتر |
ارزش |
| شماره بخش |
6FC5548-0BA00-1AF0 |
| طول |
5 متر |
| سیستم |
SINUMERIK 808D |
| کنترل کننده |
واحد پردازش پنل PPU14X |
| ماژول درایو |
SINAMICS V60 CPM601 |
| سری |
درخواست مربوطه برای 808D |
SINUMERIK 808D معماری ابزار ماشین
6FC5548-0BA00-1AF0 در یک موقعیت تعریف شده در اتصال سیستم 808D قرار دارد:
پیکربندی ماشین چرخش:یک چرخ دو محور CNC نیاز به دو کابل setpoint (یک برای هر محور X و Z) به علاوه کابل setpoint spindle دارد. هر 6FC5548-0BA00-1AF0 یک خروجی محور PPU14X را به یک ماژول CPM60.1 متصل می کند.
پیکربندی ماشین فریز:یک ماشین آسیاب CNC سه محور نیاز به سه کابل تنظیم (X ، Y ، Z) به علاوه اتصال پیچ دارد. هر کابل به طور مستقل محور خود را متصل می کند.
معماری یکپارچه 808D واحد PPU، V60 CPM60.1 فردی در هر محور، کابل های نقطه تنظیم MOTION-CONNECT برای راه اندازی ساده طراحی شده است:هر کابل برای اتصال مستقیم پلاگین بین اجزای PPU و V60 مطابقت دارد.
درخواست ها
ماشین های چرخدار SINUMERIK 808D:چرخ CNC با استفاده از SINAMICS V60 برای محور X (سلیپ متقابل) و Z (حمل) هر محور نیاز به یک کابل 6FC5548-0BA00-1AF0 دارد.
ماشین های آسیاب SINUMERIK 808D:مراکز ماشینکاری CNC با محورهای X، Y، Z که توسط SINAMICS V60 هدایت می شوند با استفاده از همان نوع کابل در هر محور.
تولید ماشین آلات CNC OEM:سازندگان ماشین آلات ساخت ماشین های جدید SINUMERIK 808D ️ کابل نقطه تنظیم یک جزء استاندارد BOM برای هر ماشین با کنترل کننده PPU14X است.
808D نگهداری سیستم راننده:کابل های تنظیم شده جایگزین برای دستگاه های نصب شده SINUMERIK 808D در صورت ایجاد نقص یا آسیب به کابل اصلی در طول کار نگهداری.
سوالات عمومی
سوال1: یک دستگاه ابزار SINUMERIK 808D به چند کابل 6FC5548-0BA00-1AF0 نیاز دارد؟
یک کابل برای هر محور تغذیه CNC یک ماشین دو محوری دو محور نیاز دارد ، یک ماشین آسیاب سه محور نیاز به سه محور دارد. هر کابل یک خروجی محور PPU14X را به یک ماژول درایو SINAMICS V60 CPM60.1 متصل می کند.نقطه تنظیم اسپندل (6FC5548-0BA05) یک کابل جداگانه است که به طور اضافی سفارش داده می شود اگر ماشین دارای یک محرک اسپندل CNC باشد.
سوال2: اگر کابل 6FC5548-0BA00-1AF0 شکست بخورد چه اتفاقی برای کنترل موقعیت محور می افتد؟
یک کابل شکست خورده سرعت فرمان مسیر بین PPU و درایو V60 را قطع می کند.محور آسیب دیده کنترل سرعت را از دست می دهد SINUMERIK 808D یک هشدار خطای ارتباطات درایو را برای آن محور ایجاد می کند، و محور به دستورات موقعیت پاسخ نمی دهد. ماشین یک توقف ایمنی را آغاز می کند (سرو فعال کردن حذف در تمام محورها) برای جلوگیری از حرکت غیرقابل کنترل.
سوال 3: آیا 6FC5548-0BA00-1AF0 با SINAMICS V70 سازگار است یا فقط V60؟
سری 6FC5548-0BA00 برای SINAMICS V60 CPM60.1 مشخص شده است.SINAMICS V70 (سیستم محرک جانشین استفاده شده با SINUMERIK 808D ADVANCED) از یک نوع کابل تنظیم نقطه متفاوت (سری 6FC5548-0BA20) استفاده می کندقبل از سفارش کابل جایگزین، تایید کنید که کدام پلت فرم درایو نصب شده است.
سوال 4: هنگام جایگزینی 6FC5548-0BA00-1AF0 در یک دستگاه فعال، چه احتیاطی لازم است؟
پیش از قطع یا اتصال مجدد کابل های تنظیم نقطه، محرک های PPU 808D و V60 باید به طور کامل خاموش شوند.کانکتورهای رابط هر دو ولتاژ سیگنال و قدرت منطقی را حمل می کنند . سیستم را خاموش کنید ، اجازه دهید خازن ها تخلیه شوند ، سپس قبل از برق مجدد و بررسی عملکرد محور ، کابل را عوض کنید.
