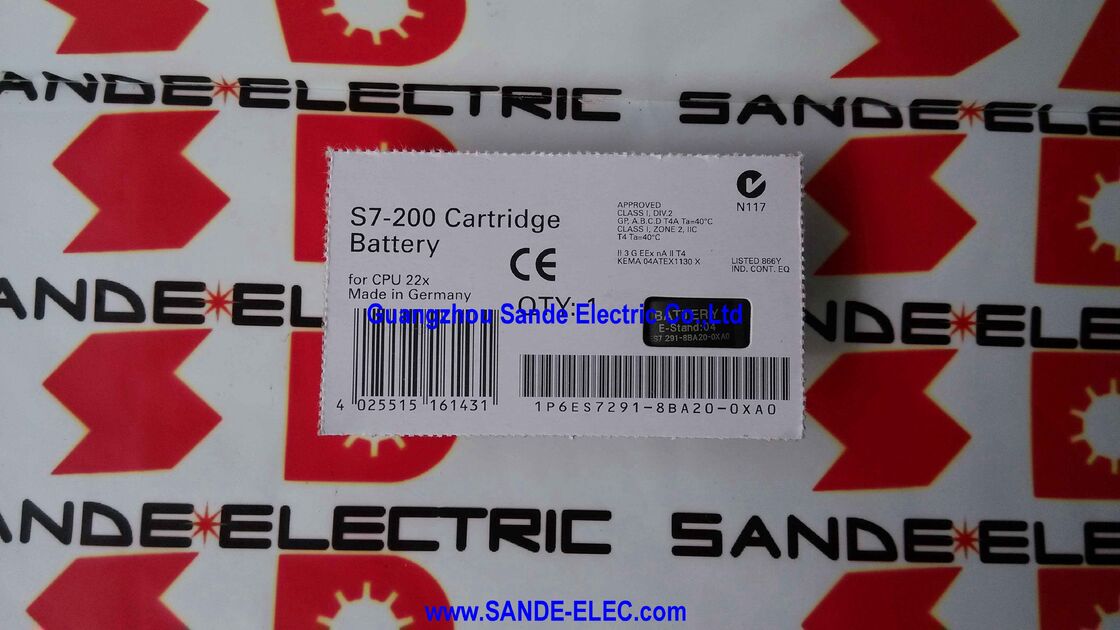

6ES7291-8BA20-0XA0 | ماژول باتری SIMATIC S7-200 BC 291 — بافر طولانی مدت داده / اسلات ماژول حافظه / CPU S7-22X

باتری از چه داده هایی محافظت می کند - و چرا مدت زمان مهم است

CPU SIMATIC S7-200 انواع داده‌های خاصی را در RAM حفظ می‌کند: محتویات بلوک داده (DB)، مقادیر ساعت زمان از روز، حافظه بیت‌های نگهدارنده، تایمرهای نگهدارنده، و شمارنده‌های نگهدارنده. همه اینها برای بقا به قدرت بستگی دارد. در طول عملیات عادی، یک ابرخازن داخلی در CPU S7-22X این داده ها را با وقفه های کوتاه نگه می دارد - معمولاً برای چند روز در دمای اتاق.

برای دوره‌های خاموش شدن طولانی‌تر - خاموش شدن برنامه‌ریزی‌شده، قطعی فصلی، پنجره‌های نگهداری طولانی‌مدت، تجهیزات ذخیره‌شده به عنوان ذخیره سرد - شارژ ابرخازن کافی نیست. ماژول باتری BC 291 دوره نگهداری داده ها را از روزها به ماه ها افزایش می دهد. در حالی که باتری نصب می شود و CPU خاموش است، تمام داده های ذخیره شده تعیین شده بدون در نظر گرفتن مدت زمان خاموشی دست نخورده باقی می مانند.

این در مورد حفظ برنامه نیست. برنامه کاربر در CPU S7-22X در EEPROM ذخیره می شود و بدون باتری به طور نامحدودی از دست دادن برق دوام می آورد. BC 291 به طور خاص از داده های زمان اجرا نگهدارنده موجود در RAM محافظت می کند.

مشخصات کلیدی

سناریوهای کاربردی

خط تولید فصلی:یک دستگاه بسته بندی به صورت فصلی کار می کند - تولید به مدت سه ماه در خارج از فصل متوقف می شود. BC 291 تمام داده های نگهدارنده (مشتری های دسته ای، پارامترهای فرآیند ذخیره شده در بلوک های داده های نگهدارنده) را از طریق خاموش شدن نگهداری می کند. هنگامی که تولید از سر گرفته می شود، دستگاه با داده های دست نخورده خود مجددا راه اندازی می شود.

مدیریت CPU یدکی سرد:یک بخش تعمیر و نگهداری یک CPU S7-224 از پیش پیکربندی شده را به عنوان یدکی سرد نگه می دارد. BC 291 داده های ذخیره شده را در واحد یدکی در حالی که در انبار قرار دارد حفظ می کند، بنابراین می توان آن را بدون نیاز به بارگیری مجدد کامل داده از SCADA یا رایانه شخصی برنامه نویسی، روی دستگاه نصب کرد.

چرخش گسترده کارخانه:یک کارخانه فرآیند یک تعطیلی تعمیر و نگهداری سالانه 6 هفته ای را با عایق بندی الکتریکی کامل تابلوهای کنترل انجام می دهد. BC 291 تمام داده های فرآیند محفوظ را در طول دوره خاموش شدن حفظ می کند.

سوالات متداول

Q1: شیمی باتری و عمر مفید BC 291 چقدر است؟

BC 291 از شیمی باتری مبتنی بر لیتیوم، طبقه بندی شده بر اساس مقررات REACH ماده 33 برای حضور یک حلال آلی کنترل شده در غلظت های بیش از 0.1٪ وزنی استفاده می کند. طول عمر باتری به دمای محیط در حین نگهداری و کارکرد بستگی دارد. تاریخ تولید را روی برچسب ماژول بررسی کنید. ماژول هایی که چندین سال قبل از نصب ذخیره می شوند ممکن است ظرفیت باقیمانده را کاهش دهند. اگر حفظ طولانی مدت داده ها حیاتی است، در هر بازه نگهداری برنامه ریزی شده، یک BC 291 جدید نصب کنید.

Q2: آیا BC 291 برنامه کاربر را نیز حفظ می کند؟

خیر. نردبان کاربر یا برنامه FBD در CPU S7-22X در EEPROM ذخیره می‌شود و غیرفرار است - به‌طور نامحدود بدون هیچ منبع تغذیه حفظ می‌شود. BC 291 فقط ذخیره داده های RAM را گسترش می دهد: حافظه بیتی نگهدارنده، مقادیر بلوک داده، تایمرها و شمارنده های نگهدارنده، و ساعت بلادرنگ. به طور جداگانه، یک کارتریج حافظه اختیاری EEPROM (6ES7291-8GC00-0XA0 یا مشابه) یک لایه پشتیبان اضافی برنامه را فراهم می کند اما همان اسلات BC 291 را اشغال می کند.

Q3: چگونه می توان داده های نگهدارنده CPU را پس از نصب BC 291 تأیید کرد؟

پس از نصب BC 291 و قدرت چرخه، از STEP 7 Micro/WIN (یا STEP 7-MicroWIN SMART برای انواع SMART) برای بازخوانی بلوک داده CPU و محتویات حافظه ذخیره‌شده از طریق کابل برنامه‌نویسی استفاده کنید. با مقادیر مورد انتظار قبل از خاموش شدن مقایسه کنید. این تأیید می کند که باتری داده ها را در طول وقفه حفظ کرده است.

Q4: آیا می توان BC 291 را با CPU روشن تعویض کرد؟

روش توصیه شده نصب یا حذف BC 291 با خاموش بودن CPU است. قرار دادن یا خارج کردن باتری با روشن شدن برق توصیه نمی شود - شیار باتری دارای دهانه مشترکی است که دسترسی به مدارهای داخلی CPU را فراهم می کند، و خطر رسیدگی به مدارهای مجاور بیشتر از مزایای تعویض گرم است.

Q5: چه چیزی جایگزین BC 291 برای سیستم های جدید S7-200 می شود؟

6ES7291-8BA20-0XA0 در آوریل 2021، مطابق با پایان عمر کلی پلت فرم SIMATIC S7-200، متوقف شد. برای طراحی ماشین‌های جدید، پلت‌فرم‌های S7-200 SMART و SIMATIC S7-1200 مکانیسم‌های نگهداری داده‌های خاص خود را دارند - CPU‌های SMART از یک خازن داخلی و کارتریج‌های حافظه اختیاری استفاده می‌کنند، در حالی که پردازنده‌های S7-1200 از حافظه نگهدارنده با پشتیبان‌گیری از کارت حافظه بارگیری استفاده می‌کنند. تاسیسات S7-200 موجود می توانند ماژول های BC 291 را از کانال های قطعات یدکی صنعتی تهیه کنند.
