1747-UIC. SLC 500 Series USB to DH-485 Interface Converter 12 Mbps / 19.2 Kbps / 500V Isolation / USB-Powered
1747-UIC USB به DH-485 برای شبکه های سری SLC 500
1747-UIC یک کنورتر رابط USB به DH-485 برای سیستم عامل PLC سری SLC 500 است که اتصال مدرن USB را به شبکه صنعتی سری DH-485 فراهم می کند.آن را به پورت USB یک لپ تاپ یا کامپیوتر رومیزی به DH-485 مجهز کنترل کننده SLC 500 متصل، ترمینال های اپراتور PanelView و جداکننده های شبکه، که برنامه نویسی، نظارت و تبادل داده را بدون نیاز به پورت سریال RS-232 قدیمی امکان پذیر می کند.
همانطور که رایانه های شخصی از پورت های سریال RS-232 دور شدند، وابستگی RS-232 شبکه DH-485 به یک مانع عملی برای مهندسان میدانی تبدیل شد.1747-UIC این مشکل را با ترجمه USB به DH-485 شفاف حل می کند. که به نرم افزار برنامه نویسی به عنوان یک کانال ارتباطی استاندارد به شبکه 1747 ظاهر می شود..
مشخصات کلیدی
| پارامتر |
ارزش |
| سرعت انتقال USB |
12 مگابايت در ثانیه |
| DH-485 نرخ بود |
19.2 کي بي پي اس |
| پورت های DH-485 |
2 (تغییر دهنده قابل انتخاب) |
| بندر 1 |
RJ-45 برای SLC 500، 5/01، 5/02، 5/03 |
| بندر 2 |
RS-232 DB9 برای کانال 0 در 5/03+ و مرتبط |
| انزوا |
500 ولت DC (USB به DH-485 مشترک) |
| قدرت |
برق USB، <100 mA |
| شاخص های LED |
3 (قدرت، USB، DH-485) |
| دمای عملیاتی |
0°60°C |
| طول کابل |
12 اینچ (کابل اتصال USB) |

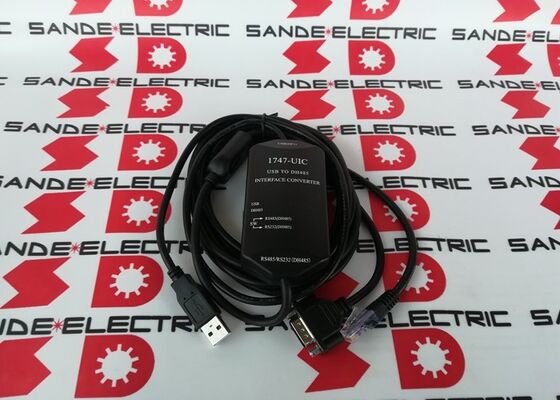

دو پورت DH-485 یک کنورتر، چندین اتصال
1747-UIC دو گزینه رابط DH-485 قابل انتخاب را فراهم می کند:
پورت RJ-45 (DH-485):پورت اصلی برای اتصال مستقیم به کانال های CPU DH-485 SLC 500 5/01، 5/02 و 5/03 با استفاده از کابل برنامه نویسی استاندارد SLC 500 RJ-45.همچنین به جداکننده های 1747-AIC و ترمینال های PanelView با پورت های DH-485 متصل می شود.
پورت RS-232 DB9:برای اتصال به SLC 5/03 کانال 0 و CPU های بالاتر، جداکننده های 1761-NET-AIC، کنترل کننده های سری 1761، CompactLogix، FlexLogix، ControlLogix و ترمینال های PanelView با رابط های RS-232 DH-485.
سوئیچ انتخاب کننده بین این دو نوع پورت تغییر می کند ️ پورت فعال توسط نمایش وضعیت LED تأیید می شود.
درخواست ها
برنامه ریزی و نظارت بر PLC SLC 500:اتصال یک لپ تاپ برنامه نویسی که نرم افزار برنامه نویسی PLC مورد استفاده را اجرا می کند به پردازنده های SLC 500 5/01، 5/02، 5/03 برای بارگذاری برنامه، دانلود، نظارت آنلاین و تشخیص خطا.
پیکربندی ترمینال PanelView:بارگذاری و دانلود برنامه های HMI به ترمینال های اپراتور PanelView متصل به شبکه DH-485
تشخیص شبکه:مرور شبکه DH-485 برای شناسایی گره های متصل، بررسی وضعیت ارتباطات و تشخیص خطاهای شبکه با استفاده از RSLinx یا ابزارهای تشخیص شبکه سازگار.
بازيافت داده هاي تاريخي:اتصال به کنترل کننده های SLC 500 برای بازیابی داده های ثبت شده، دانلود سوابق تولید و جمع آوری داده های نگهداری در تاسیسات بدون زیرساخت شبکه دائمی به پنل کنترل.
ادغام سیستم محرک و حرکت:دسترسی به سیستم های ControlLogix و CompactLogix از طریق پورت RS-232 DB9 برای راه اندازی، تنظیم پارامترها و بررسی خطا در سیستم هایی با گزینه های ارتباطی DH-485
سوالات عمومی
سوال1: کدام پورت DH-485 در 1747-UIC برای کدام نوع CPU SLC 500 استفاده می شود؟
پورت RJ-45 از طریق کابل برنامه نویسی استاندارد SLC به سوکت DH-485 RJ-45 در CPU به CPU های SLC 500 5/01 ، 5/02 و 5/03 متصل می شود. پورت RS-232 DB9 به کانال 0 (و 5/04) SLC 5/03 متصل می شود.,5/05 CPU) ، جداکننده های AIC + و کنترل کننده های سری 1761. پورت و کابل مناسب را برای دستگاه خاصی که به آن دسترسی دارید انتخاب کنید
س2: آیا 1747-UIC با سیستم عامل های ویندوز فعلی کار می کند؟
1747-UIC از یک درایور جاسازی شده استفاده می کند که با پروتکل ارتباطی DH-485 در نسخه های فعلی نرم افزار برنامه نویسی PLC صنعتی سازگار است.تایید سازگاری راننده با نسخه نصب شده ویندوز از مستندات همراه با 1747-UICسازگاری ویندوز 10 و 11 توسط اکثر کاربران با نصب درایور های فعلی تایید شده است.
سوال 3: آیا می توان 1747-UIC را به بیش از یک دستگاه DH-485 به طور همزمان متصل کرد؟
نه 1747UIC از یک اتصال DH-485 فعال در یک زمان پشتیبانی می کند. می تواند با چندین گره در یک شبکه DH-485 به صورت متوالی ارتباط برقرار کند (شبکه خود تا 32 گره را پشتیبانی می کند) ،اما فقط یک کامپیوتر/1747-UIC اتصال در یک زمان فعال است. یک کنورتر در هر کامپیوتر حداکثر پیکربندی پشتیبانی شده است.
سوال 4: سه LED در 1747-UIC نشان دهنده چیست؟
LED 1 (قدرت): سبز زمانی که کنورتر در حال دریافت قدرت USB است و به طور معمول کار می کند. LED 2 (فعالیت USB): در طول انتقال داده های USB بین کامپیوتر و کنورتر درخشان می شود.LED 3 (فعالیت DH-485): در طول ارتباطات DH-485 در پورت فعال، درخشش می کند. عدم فعالیت در LED 3 هنگامی که یک اتصال DH-485 انتظار می رود، نشان دهنده عدم تطابق سیم کشی، کابل یا پروتکل است.
س5: آیا می توان از 1747-UIC بدون نرم افزار RSLinx استفاده کرد؟
1747-UIC با استفاده از راننده RSLinx DF1 RS-232 Full-Duplex ارتباط برقرار می کند. یک راننده جاسازی شده سازگار با پروتکل DH-485 استاندارد.RSLinx یا یک بستر ارتباطی صنعتی سازگار برای نرم افزار برنامه نویسی برای برقراری ارتباط از طریق 1747-UIC به هدف PLC یا ترمینال مورد نیاز است. کار مستقیم بدون راننده پشتیبانی نمی شود.
